產品敘述
WF70A2TIFGDHTV為一款7吋支援HDMI訊號(僅DVI) 搭配電阻式觸控螢幕TFT顯示器，解析度為WVGA 800x480。 WF70A2TIFGDHTV TFT顯示器於控制板上有支援HDMI訊號介面和40-pin GPIO連接器，此設計讓樹莓派(Raspberry Pi)在使用上更方便。此款TFT顯示模組帶有USB介面電阻式觸控玻璃，另外我們也設計連接器（P / N WWHDMI-00＃）和USB線（P / N OTP1XXXXXXXXXXXX0155）配件供客戶選擇，客戶可以直接使用它將WF70A2TIFGDHTV TFT模組與樹莓派(Raspberry Pi)連接。 請注意，此型號WF70A2TIFGDHTV，不包含任何HDMI連接器或USB線。
WF70A2TIFGDHTV內建TFP401控制IC，可將訊號轉換成支援HDMI（僅DVI）信號介面。LCM（VDD）電源電壓典型值為5V。 模組表面為防眩光玻璃，視角12點鐘方向，灰度反轉為6點鐘方向，16:9長寬比。
Part No. WWHDMI-00# (選配)
▪支援HDMI訊號TFT模組與Raspberry Pi 專用的connector連接器
WF70A2TIFGDHTV#: 控制板含 40-pin header connector,可支援到Raspberry Pi 3B+以上(包含Pi 4B) 版本。若選擇Raspberry Pi 4 版本，請注意客戶需要選用Miro HDMI轉HDMI的轉接線。
WF70A2TIFGDHT0#: 控制板不含connector(不支援Raspberry Pi)

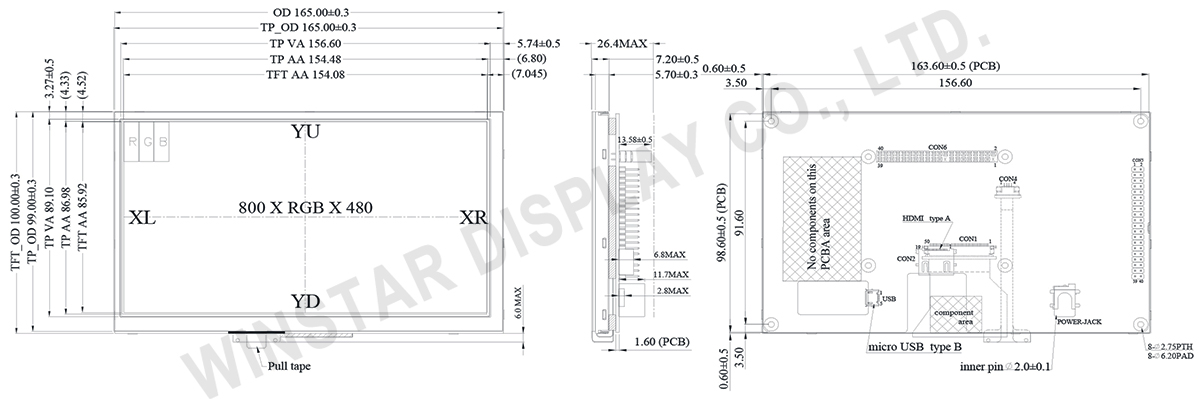

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 800 × RGB × 480(TFT) | dots |
| 模組尺寸 | 165.0(W) × 100(H) × 26.4(D) | mm |
| 有效區域 | 154.08 × 85.92 | mm |
| 點間距 | 0.0642 × 0.179 | mm |
| LCD 類型 | TFT, 正常白, 透射性 | |
| 視角 | 12點鐘方向 | |
| 灰階反轉 | 6點鐘方向 | |
| 長寬比 | 16:9 | |
| 控制器IC | TFP401 或相容IC | |
| 背光類型 | LED, 正常白 | |
| TFT 介面 | 支援HDMI連接器(僅DVI信號) | |
| RTP 介面 | USB | |
| 觸控面板類型 | RTP電阻式觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| LCM供電電壓 | VDD | － | 4.9 | 5 | 5.1 | V |
| LCM供電電流 | IDD | － | － | 760 | 1140 | mA |
| LED使用壽命 | － | － | － | 50,000 | － | Hr |
Pin功能定義
1. LCM PIN 定義(CON6)
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | NC | No connection |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | GPIO18 | Raspberry Pi:GPIO18 (Backlight Enable) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | NC | No connection |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
2. LCM PIN 定義 (CON5)
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 2 | 5V | Raspberry Pi:Power 5V |
| 3 | GPIO02 | Raspberry Pi:GPIO02 |
| 4 | 5V | Raspberry Pi:Power 5V |
| 5 | GPIO03 | Raspberry Pi:GPIO03 |
| 6 | GND | Raspberry Pi:GND |
| 7 | GPIO04 | Raspberry Pi:GPIO04 |
| 8 | GPIO14 | Raspberry Pi:GPIO14 |
| 9 | GND | Raspberry Pi:GND |
| 10 | GPIO15 | Raspberry Pi:GPIO15 |
| 11 | GPIO17 | Raspberry Pi:GPIO17 |
| 12 | GPIO18 | Raspberry Pi:GPIO18 (Backlight Enable) |
| 13 | GPIO27 | Raspberry Pi:GPIO27 |
| 14 | GND | Raspberry Pi:GND |
| 15 | GPIO22 | Raspberry Pi:GPIO22 |
| 16 | GPIO23 | Raspberry Pi:GPIO23 |
| 17 | 3.3V | TFT Module Power limit can only output 3.3V,100mA |
| 18 | GPIO24 | Raspberry Pi:GPIO24 |
| 19 | GPIO10 | Raspberry Pi:GPIO10 |
| 20 | GND | Raspberry Pi:GND |
| 21 | GPIO09 | Raspberry Pi:GPIO09 |
| 22 | GPIO25 | Raspberry Pi:GPIO25 |
| 23 | GPIO11 | Raspberry Pi:GPIO11 |
| 24 | GPIO08 | Raspberry Pi:GPIO08 |
| 25 | GND | Raspberry Pi:GND |
| 26 | GPIO07 | Raspberry Pi:GPIO07 |
| 27 | ID_SD | Raspberry Pi:ID_SD |
| 28 | ID_SC | Raspberry Pi:ID_SC |
| 29 | GPIO05 | Raspberry Pi:GPIO05 |
| 30 | GND | Raspberry Pi:GND |
| 31 | GPIO06 | Raspberry Pi:GPIO06 |
| 32 | GPIO12 | Raspberry Pi:GPIO12 |
| 33 | GPIO13 | Raspberry Pi:GPIO13 |
| 34 | GND | Raspberry Pi:GND |
| 35 | GPIO19 | Raspberry Pi:GPIO19 |
| 36 | GPIO16 | Raspberry Pi:GPIO16 |
| 37 | GPIO26 | Raspberry Pi:GPIO26 |
| 38 | GPIO20 | Raspberry Pi:GPIO20 |
| 39 | GND | Raspberry Pi:GND |
| 40 | GPIO21 | Raspberry Pi:GPIO21 |
3. HDMI
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | Rx2+ | I | +LVDS Differential Data Input |
| 2 | GND | P | Ground |
| 3 | Rx2- | I | -LVDS Differential Data Input |
| 4 | Rx1+ | I | +LVDS Differential Data Input |
| 5 | GND | P | Ground |
| 6 | Rx1- | I | -LVDS Differential Data Input |
| 7 | Rx0+ | I | +LVDS Differential Data Input |
| 8 | GND | P | Ground |
| 9 | Rx0- | I | -LVDS Differential Data Input |
| 10 | RxC+ | I | +LVDS Differential Clock Input |
| 11 | GND | P | Ground |
| 12 | RxC- | I | -LVDS Differential Clock Input |
| 13-14 | NC | - | No connection |
| 15 | SCL | I/O | DDC(Data Display Channel) Clock |
| 16 | SDA | I/O | DDC(Data Display Channel) Data |
| 17 | GND | P | Ground |
| 18 | 5V | P | Power Supply |
| 19 | Detect | I/O | Hot plug detect |
4. USB
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | 5V | P | Power Supply |
| 2 | D- | I/O | USB Data - |
| 3 | D+ | I/O | USB Data + |
| 4 | NC | - | No connection |
| 5 | GND | P | Ground |
5. POWER JACK
| Pin No. | 符號 | I/O | 功能說明 |
|---|---|---|---|
| 1 | 5V | P | Power Supply (5V) |
| 2 | GND | P | Ground |
| 3 | NC | No connection |
