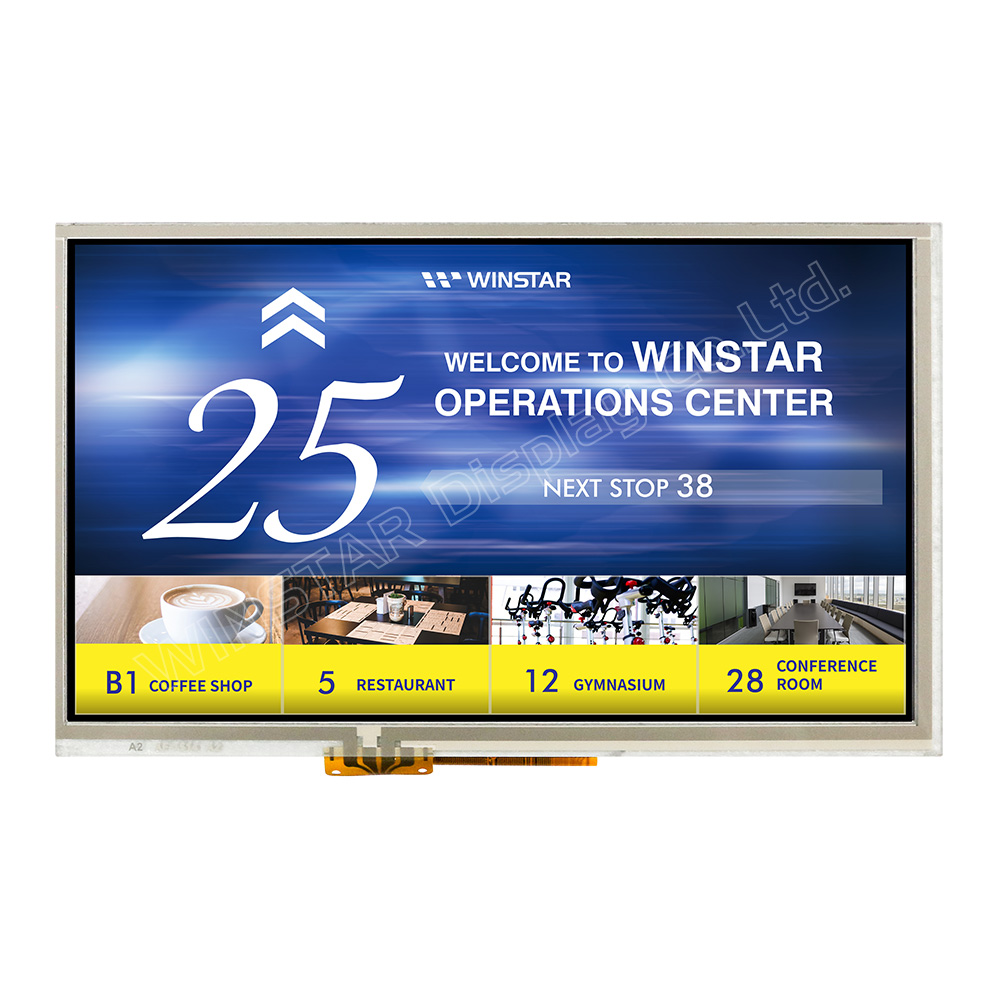

Display TFT LCD de 7 polegadas 800x480 com HDMI (DVI) e toque resistivo

Model No. WF70A2TIFGDHTV

►Tamanho: 7 polegadas
►Resolução : 800x480 pontos
►Direção de exibição: 12H
►Interface: suporte conector de HDMI (Somente sinal DVI)
►Controlador TFP401 integrado
►Placa de controle : Yes
►Brightness(cd/m2): 250
►Quadro com furo passante: Não
►Tela de toque: Com painel de toque resistivo
►Temperatura de operação : -20~+70℃

Descrição

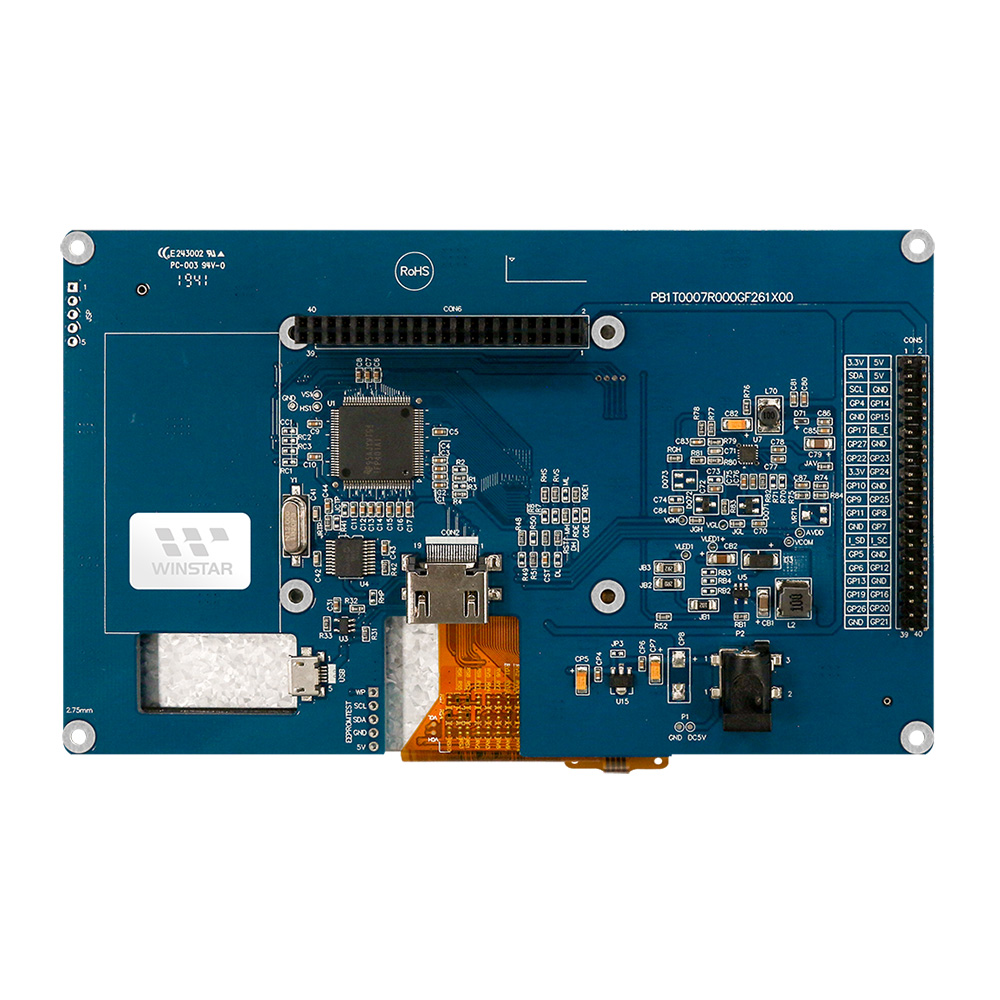

O WF70A2TIFGDHTV é um módulo TFT-LCD de 7 polegadas com tela sensível ao toque resistiva que suporta entrada de sinal HDMI (somente DVI). Ele possui resolução WVGA de 800x480 pontos. Este módulo inclui uma placa de controle com conector GPIO de 40 pinos e interface de sinal HDMI (somente DVI), facilitando a integração com sistemas Raspberry Pi. O display possui sobreposição de tela resistiva com interface USB no painel TFT.

Oferecemos um conector opcional (P/N WWHDMI-00#) e cabo USB (P/N OTP1XXXXXXXXXXXX0155), permitindo que os usuários conectem o módulo WF70A2TIFGDHTV diretamente a um Raspberry Pi. Observe que o WF70A2TIFGDHTV não inclui conector HDMI nem cabo USB por padrão.

Este módulo é construído com o CI controlador TFP401, que converte sinais para suportar a interface HDMI (somente DVI). A tensão típica de alimentação (VDD) para o LCM é de 5V. Ele possui vidro com superfície antirreflexo, direção de visualização às 12 horas, inversão de escala de cinza às 6 horas e proporção de aspecto 16:9.

Part No. WWHDMI-00

Nº da peça WWHDMI-00# (Componente opcional)
▪ Suporta conector HDMI (somente sinal DVI) entre o módulo TFT e o Raspberry Pi.

WF70A2TIFGDHTV#: Inclui conector de 40 pinos na placa, compatível com modelos Raspberry Pi até 3B+ (também compatível com Pi 4B). Observe que o Raspberry Pi 4 usa conector Micro HDMI. Um cabo Micro HDMI para HDMI é necessário para conectar aos módulos Winstar desta série.
WF70A2TIFGDHT0#: Não inclui o conector na placa e não é compatível com Raspberry Pi.

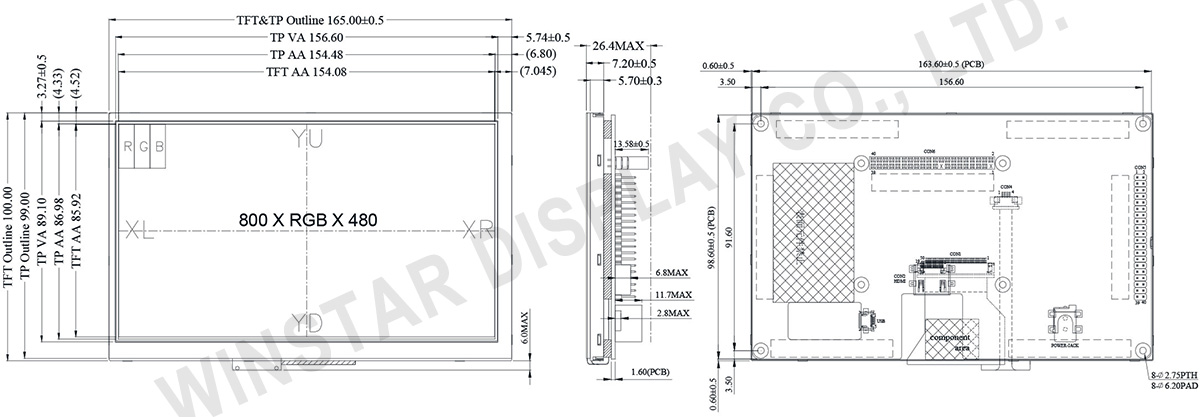

DRAWING

7-inch 800x480 TFT LCD Display with HDMI (DVI) and Resistive Touch - WF70A2TIFGDHTV

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 7 polegadas
Matriz de pontos 800 × RGB × 480(TFT) pontos
Dimensão do módulo 165.0(W) × 100(H) × 26.4(D) mm
Área ativa 154.08 × 85.92 mm
Distância entre pontos 0.0642 × 0.179 mm
Tipo LCD TFT, Branco, Transmissivo
Direção de exibição 12 o'clock
Direção de inversão de escala cinza 6 o'clock
Relação de aspecto 16:9
Controlador IC TFP401 ou equivalente
Tipo de luz de fundo LED, Branco
TFT Interface Support HDMI Connector (Only DVI Signal)
RTP Interface USB
Painel de toque painel de toque resistivo
Superfície Anti-Refletor

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Item Símbolo Condição Valor Min Valor Típico Valor Máximo Unidade
Supply Voltage For LCM VDD 4.9 5 5.1 V
Supply Current For LCM IDD 760 1140 mA
LED life time 50,000 Hr

Função do pino de interface

1. LCM PIN Definition(CON6)

Pin Símbolo Função
1 NC No connection
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 GPIO18 Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 NC No connection
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21


2. LCM PIN Definition (CON5)

Pin Símbolo Função
1 3.3V TFT Module Power limit can only output 3.3V,100mA
2 5V Raspberry Pi:Power 5V
3 GPIO02 Raspberry Pi:GPIO02
4 5V Raspberry Pi:Power 5V
5 GPIO03 Raspberry Pi:GPIO03
6 GND Raspberry Pi:GND
7 GPIO04 Raspberry Pi:GPIO04
8 GPIO14 Raspberry Pi:GPIO14
9 GND Raspberry Pi:GND
10 GPIO15 Raspberry Pi:GPIO15
11 GPIO17 Raspberry Pi:GPIO17
12 GPIO18 Raspberry Pi:GPIO18 (Backlight Enable)
13 GPIO27 Raspberry Pi:GPIO27
14 GND Raspberry Pi:GND
15 GPIO22 Raspberry Pi:GPIO22
16 GPIO23 Raspberry Pi:GPIO23
17 3.3V TFT Module Power limit can only output 3.3V,100mA
18 GPIO24 Raspberry Pi:GPIO24
19 GPIO10 Raspberry Pi:GPIO10
20 GND Raspberry Pi:GND
21 GPIO09 Raspberry Pi:GPIO09
22 GPIO25 Raspberry Pi:GPIO25
23 GPIO11 Raspberry Pi:GPIO11
24 GPIO08 Raspberry Pi:GPIO08
25 GND Raspberry Pi:GND
26 GPIO07 Raspberry Pi:GPIO07
27 ID_SD Raspberry Pi:ID_SD
28 ID_SC Raspberry Pi:ID_SC
29 GPIO05 Raspberry Pi:GPIO05
30 GND Raspberry Pi:GND
31 GPIO06 Raspberry Pi:GPIO06
32 GPIO12 Raspberry Pi:GPIO12
33 GPIO13 Raspberry Pi:GPIO13
34 GND Raspberry Pi:GND
35 GPIO19 Raspberry Pi:GPIO19
36 GPIO16 Raspberry Pi:GPIO16
37 GPIO26 Raspberry Pi:GPIO26
38 GPIO20 Raspberry Pi:GPIO20
39 GND Raspberry Pi:GND
40 GPIO21 Raspberry Pi:GPIO21


3. HDMI

Pin No. Símbolo I/O Função
1 Rx2+ I +LVDS Differential Data Input
2 GND P Ground
3 Rx2- I -LVDS Differential Data Input
4 Rx1+ I +LVDS Differential Data Input
5 GND P Ground
6 Rx1- I -LVDS Differential Data Input
7 Rx0+ I +LVDS Differential Data Input
8 GND P Ground
9 Rx0- I -LVDS Differential Data Input
10 RxC+ I +LVDS Differential Clock Input
11 GND P Ground
12 RxC- I -LVDS Differential Clock Input
13-14 NC - No connection
15 SCL I/O DDC(Data Display Channel) Clock
16 SDA I/O DDC(Data Display Channel) Data
17 GND P Ground
18 5V P Power Supply
19 Detect I/O Hot plug detect
I: input, O: output, P: Power

4. USB

Pin No. Símbolo I/O Função
1 5V P Power Supply
2 D- I/O USB Data -
3 D+ I/O USB Data +
4 NC - No connection
5 GND P Ground


5. POWER JACK

Pin No. Símbolo I/O Função
1 5V P Power Supply (5V)
2 GND P Ground
3 NC   No connection
