Home Produtos LCD TFT Tela TFT IPS WF101JTYAHMNB0

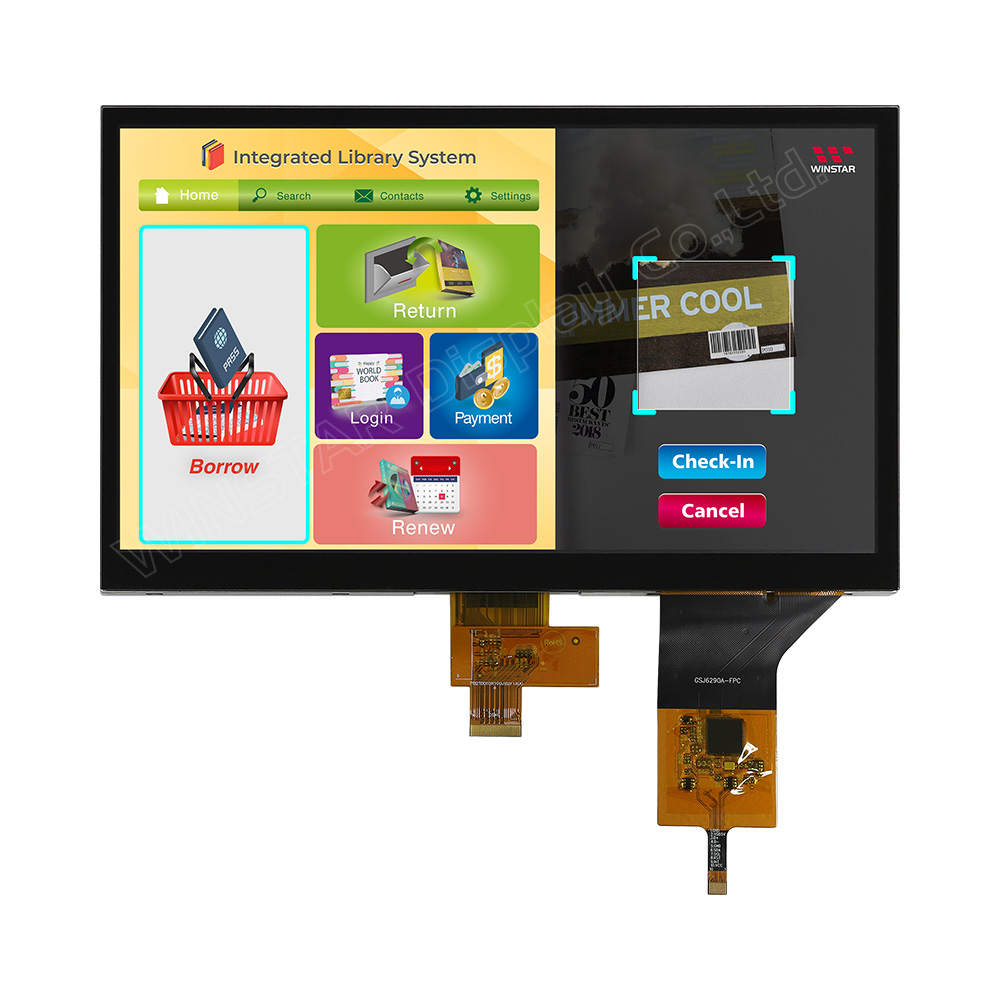

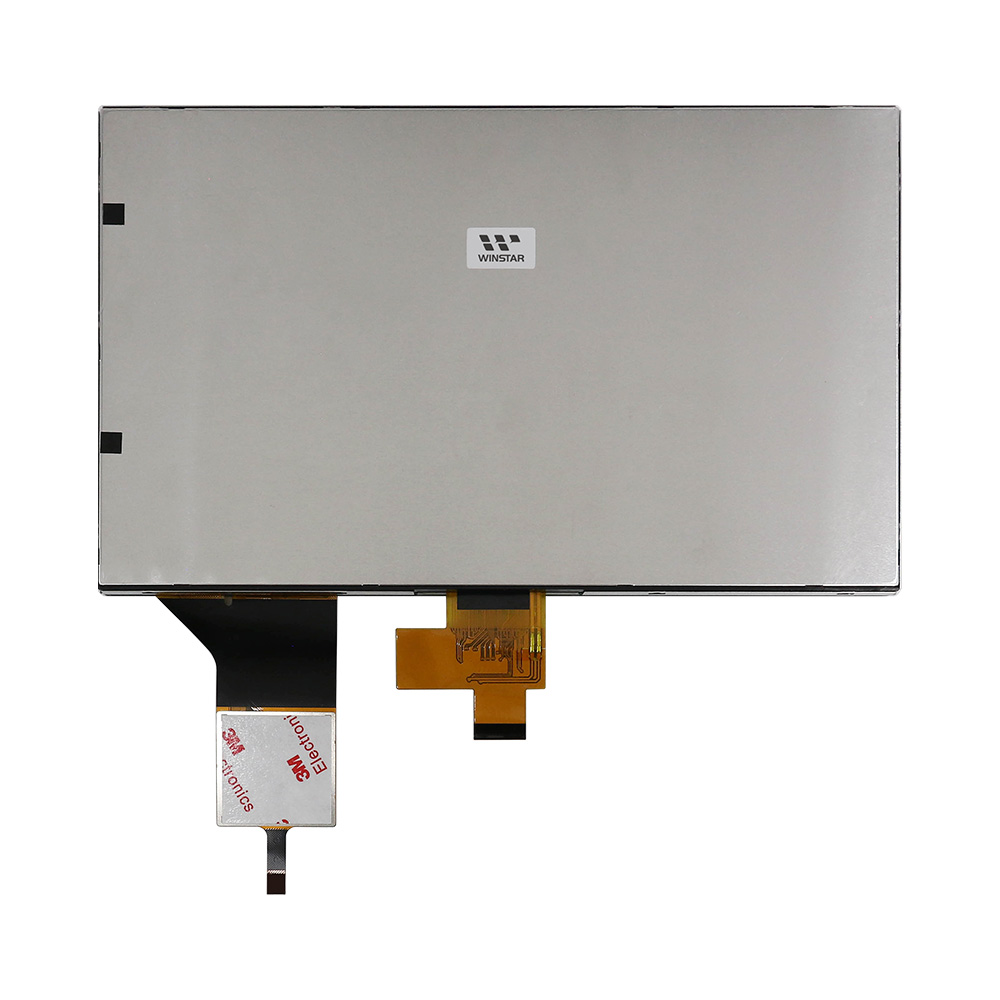

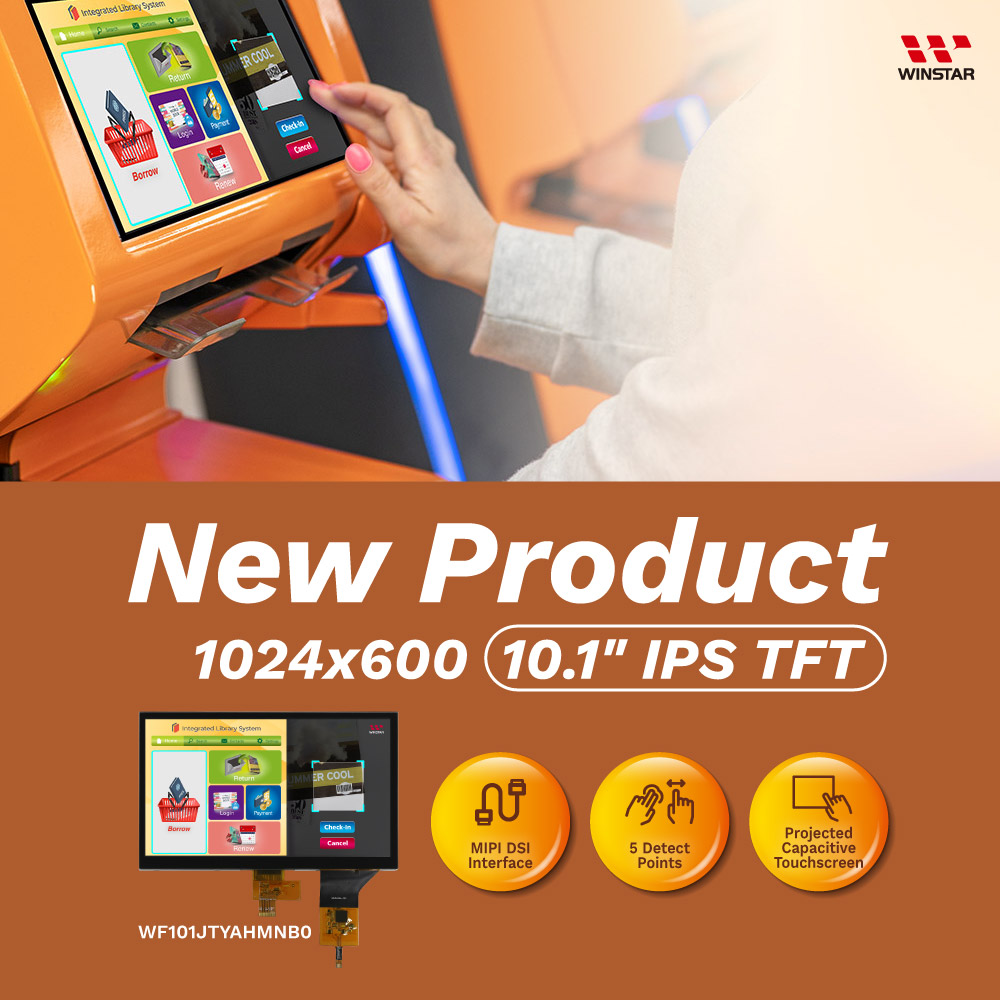

Tela IPS LCD de TFT 10,1 polegadas, MIPI com Com painel de toque capacitivo

Model No. WF101JTYAHMNB0

►Tamanho: 10,1 polegadas
►Resolução: 1024×600 pontos
►Direção de exibição: IPS
►Interface : MIPI DSI
►Driver IC : EK79007AD3+EK73217BCGA
►Placa de controle: Não
►Brilho(cd/m2) : 400
►Quadro com furo passante: Não
►Tela de toque: Com painel de toque capacitivo (PCAP)
►Detect Point : 5 Fingers
►PCAP Interface : USB (I2C available)

Descrição

WF101JTYAHMNB0 é um display TFT Touch IPS de 10,1 polegadas com interface MIPI DSI 1024 x 600 e painel sensível ao toque capacitivo projetado (PCAP). Este módulo TFT apresenta a tecnologia IPS, que oferece uma excelente precisão de cores e consistência, juntamente com ângulos de visão mais amplos: Esquerda: 85 / Direita: 85 / Cima: 85 / Baixo: 85 graus. Essas vantagens tornam o display IPS ideal para aplicações onde a clareza do display e a precisão das cores são essenciais, mesmo quando visualizado a partir de diferentes ângulos. Ele também oferece um brilho de 400 cd/m2 (valor típico) e uma taxa de contraste de 800:1. Para clientes que necessitam de maior brilho, está disponível o modelo WF101JSYAHMNB0. O modelo WF101J MIPI também está disponível em opções de tela sensível ao toque resistiva, WF101JTYAHMNT0 e WF101JSYAHMNT0 (alto brilho).

O módulo WF101JTYAHMNB0 é equipado com os ICs driver EK79007AD3 e EK73217BCGA e suporta uma interface MIPI DSI de 4 vias. O painel capacitivo de toque integra o IC ILI2511, que suporta interfaces USB e I2C, e permite a funcionalidade de toque de 5 pontos, permitindo que os usuários interajam com o display de forma mais eficaz por meio de entradas multi-toque. A interface MIPI DSI está ganhando popularidade devido às suas vantagens, incluindo baixo consumo de energia, altas taxas de transmissão, suporte a vários formatos de codificação de dados e baixo ruído e interferência. O display IPS garante alto desempenho visual em diferentes ambientes, tornando-o uma excelente escolha para aplicações comerciais e industriais. O módulo TFT possui uma proporção de aspecto 16:9 e opera em uma faixa de temperatura de -20℃ a +70℃, com temperaturas de armazenamento de -30℃ a +80℃.

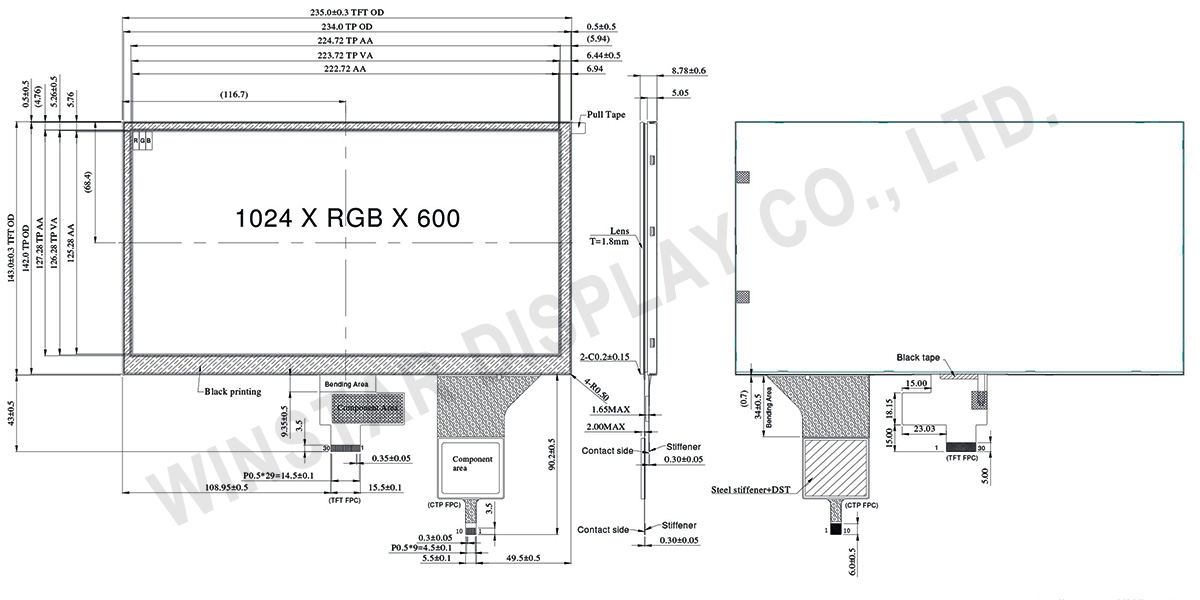

DRAWING

IPS Touch Display, TFT IPS Touch Display – 10.1-inch, 1024x600, MIPI Interface, PCAP - WF101JTYAHMNB0

SPECIFICATIONS

Especificações Gerais

Item Dimensão Unidade
Tamanho 10,1 polegadas
Matriz de pontos 1024 RGB x 600 pontos
Dimensão do módulo 235(W) x 143(H) x 8.78(D) mm
Área ativa 222.72 (H) x 125.28(V) mm
Distância entre pontos 0.2175(W) x 0.2088(H) mm
Tipo LCD TFT, Preto, Transmissivo
Interface 4-Lanes MIPI
TFT IC do controlador EK79007AD3 + EK73217BCGA ou equivalente
Direção de exibição 85/85/85/85
Relação de aspecto 16:9
Tipo de luz de fundo LED, Branco
PCAP IC ILI2511 ou equivalente
PCAP Interface USB (I2C available)
Versão PCAP FW V6.0.0.0.62.90.1.2
Painel de toque painel de toque capacitivo
Superfície Reflexo

Classificações Máximas Absolutas

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Temperatura de operação TOP -20 +70
Temperatura de armazenamento TST -30 +80

Características Eletrônicas

Typical Operation Conditions (At Ta = 25 °C,)

Item Símbolo Valor Min Valor Típico Valor Máximo Unidade
Digital Power Supply Voltage For LCD VDD 1.71 1.8 1.89 V
Analog Power Supply Voltage AVDD 9.89 10.2 10.5 V
Gate On Power Supply Voltage VGH 19.4 20.0 20.6 V
Gate Off Power Supply Voltage VGL -10.3 -10.0 -9.7 V
Common Power Supply Voltage VCOMI 4.0 4.3 4.6 V
Supply PCAP VDDT 3.0 3.3 3.6 V
IVDDT   90.5 115 mA
USB_VDD 5V 4.4 5.0 5.5 V
I VDD 5V 97.8 120 mA

Função do pino de interface

TFT LCD Module

Pin No. Símbolo Função
1 VLED+ LED Anode
2 VLED+ LED Anode
3 VGH Positive power for TFT
4 VGL Negative power for TFT
5 UPDN Gate up or down scan control.
UPDN = ”L”, STV2 output vertical start pulse and UD pin output logical “L” to Gate driver. (default)
UPDN = ”H”, STV1 output vertical start pulse and UD pin output logical “H” to Gate driver
6 SHLR Source right or left sequence control.
SHLR = ”L“, shift left: last data = S1←S2←S3….......←S1536 = first data.
SHLR = ”H“, shift right: first data = S1→S2→S3….....→S1536 = last data.(default)
7 VLED- LED Cathode
8 VLED- LED Cathode
9 AVDD Analog power
10 GND Digital ground
11 D3P MIPI data input.
12 D3N MIPI data input.
13 GND Digital ground
14 D2P MIPI data input.
15 D2N MIPI data input.
16 GND Digital ground
17 CLKP MIPI clock input
18 CLKN MIPI clock input
19 GND Digital ground
20 D1P MIPI data input.
21 D1N MIPI data input.
22 GND Digital ground
23 D0P MIPI data input.
24 D0N MIPI data input.
25 GND Digital ground
26 STBYB Standby mode.
STBYB = ”H“,normal operation(default)
STBYB = ”L”, timing controller, source driver will turn off, all output are GND.
27 RESET Global reset pin. Active Low to enter Reset State. Normally pull high. Connecting with an RC reset circuit for stability.
28 VDD (1.8V) Digital power
29 VDD (1.8V) Digital power
30 VCOMI Common voltage


PCAP PIN Definition

Pin Símbolo Função
1 USB_VSS System ground
2 USB_VDD 5V Power supply
3 USB_D+ Data +
4 USB_D- Data -
5 VSS System ground
6 SDA I2C data input and output
7 SCL I2C clock input
8 RST External Reset, Low is active
9 INT External interrupt to the host
10 VDDT 3.3 Power supply
