首頁 產品介紹 智慧型顯示器 入門級 UART TFT 模組 WL0F0007000A2TFAAEA00

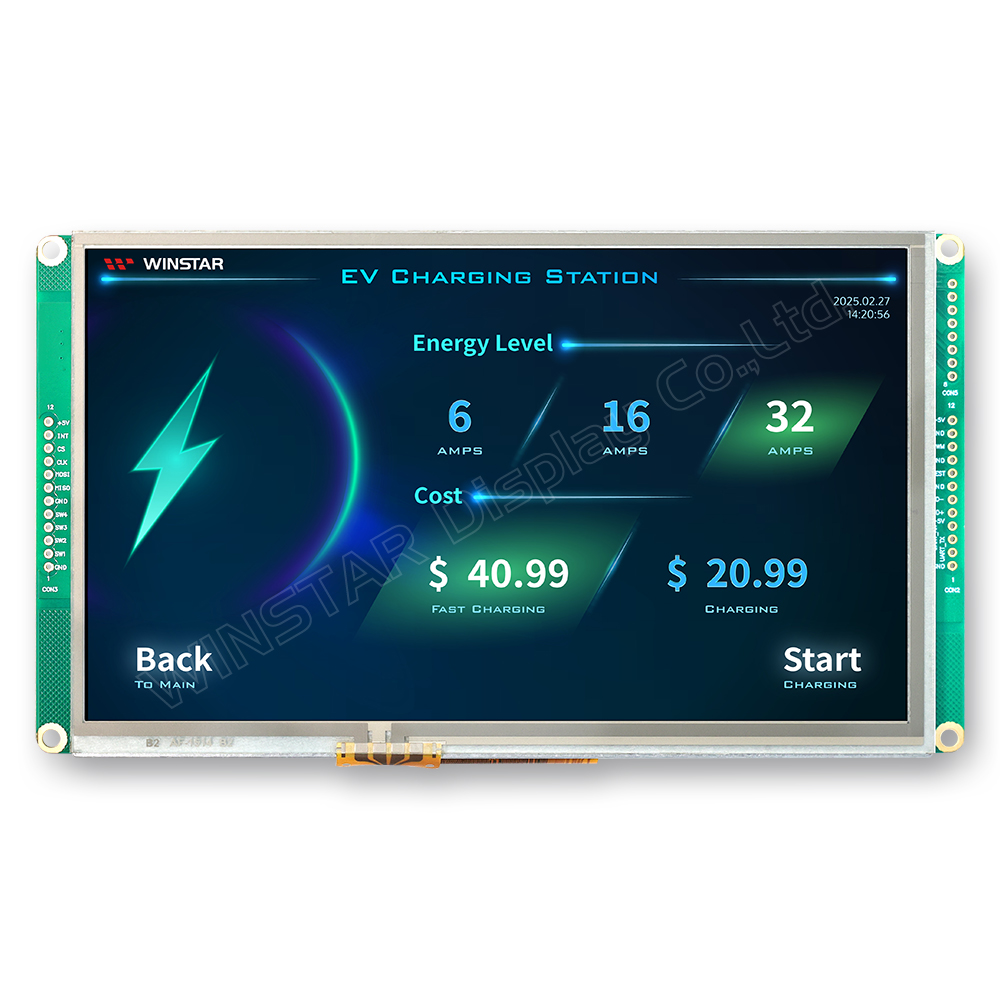

7吋 入門級 電阻式觸控面板 UART TFT LCD 模組

型號 WL0F0007000A2TFAAEA00

►TFT尺寸: 7吋
►TFT解析度: 800×480 dots
►TFT視角: 12H
►通訊介面: UART
►通訊協定: customized UART
►觸控面板: 電阻式觸控面板(RTP)
►亮度(cd/m²): 250

產品敘述

WL0F0007000A2TFAAEA00 是一款 7 吋 TFT 顯示器系列,屬於入門級 UART TFT 顯示器。此型號整合了標準的 7 吋 TFT 模組 WF70A2TIAGDNT0。WL0F0007000A2TFAAEA00 定義為從設備(Slave Device),受控於主機(Master Device)的指令,顯示畫面及回報觸控螢幕狀態。

以下是主要特點:

  • DC 5V 工作電壓。
  • 內建 16MB 快閃記憶體。
  • 支援電阻式觸控面板。
  • UART 介面,支援customized UART協議,預設波特率為 19200 bit/Sec。
  • 內建SD卡插槽。
  • USBC電源供應。

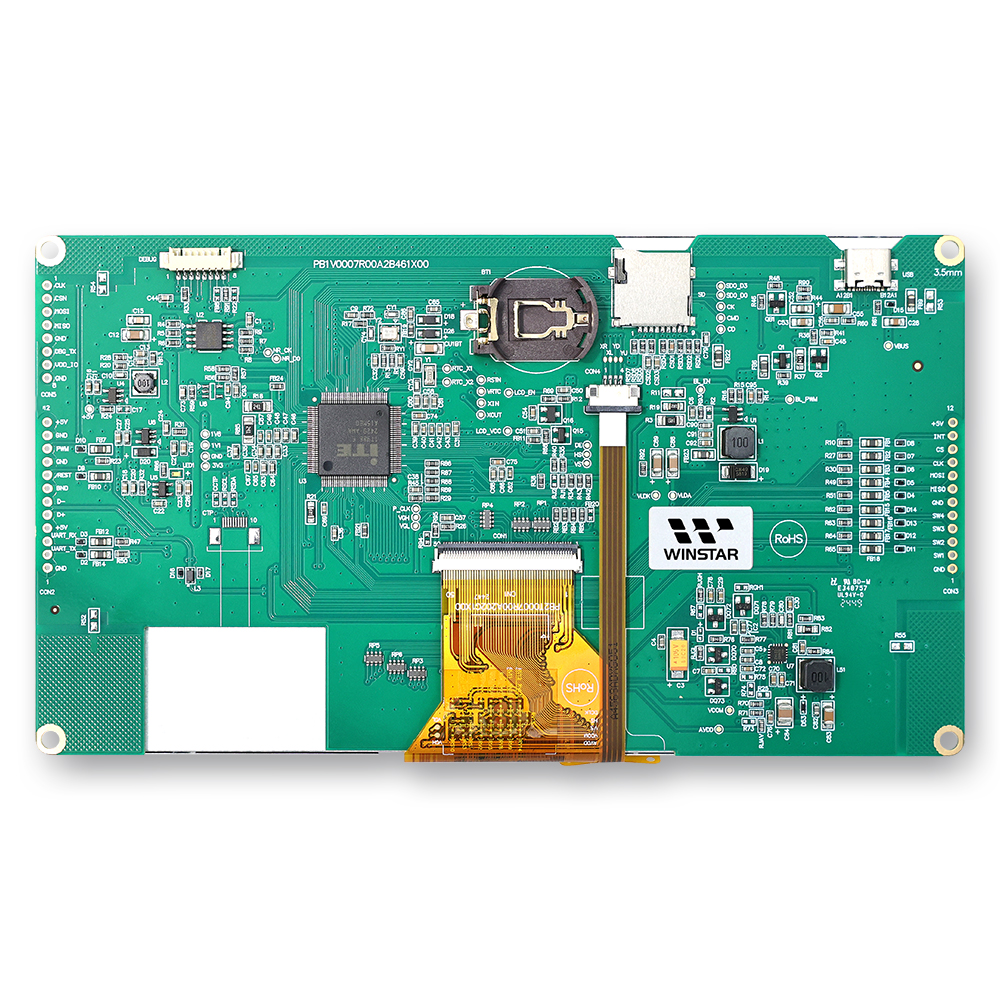

  • 一體化系統:內建控制板,包含微控制器及外部快閃記憶體,位於 TFT 面板背後,可直接驅動 TFT 顯示器、背光及觸摸面板。
  • 便捷的韌體升級功能:可通過加載加密狗在線上升級至最新版本。
  • 減少編碼過程:編程與測試過程可通過我們的軟體應用程式「Clever System User API」進行。
  • 減少 I/O 埠:使用 UART 介面直接驅動 TFT 顯示器,並且包含適用的 USB 轉接器。

前往Clever System 操作指南
聯繫我們下載 WINSTAR Clever System 用戶 API

規格圖

7-Inch Entry Level UART LCD Module with Resistive Touch Screen - WL0F0007000A2TFAAEA00

產品規格

規格說明

項目 標準值 單位
工作電壓 5 Vdc
通訊介面 UART /19200 N/A
MCU IT9866 /360MHz N/A
快閃記憶體容量 16 MB
SDRAM頻率 64MB/ 360MHz
對角線尺寸 7.0
點陣/解析度 800 × RGB × 480 dot
模組尺寸 180(W) × 100(H) × 15.6(D) mm
有效區域 (AA) 154.08 × 85.92 mm
點(像素)間距 0.1926(W) × 0.179(H) mm
亮度 200min, 250typ cd/m2
LCD 類型 TFT,白色,透射式
視角 12點鐘方向
長寬比 16:9
觸控面板 電阻式觸控面板
表面 亮面

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80

電氣特性

項目 符號 最小值 典型值 最大值 單位
電源電壓 VCC - 5 - V
電源電流 ICC - 455 - mA

Bom

項目 說明
LCM WF70A2TIAGDNT0#
PCBA SV10007R00A2B00N0101

Pin功能定義

CON2 定義:

Pin 符號 功能說明
1 GND Power Ground
2 UART_TX UART TX
3 UART_RX UART RX
4 +5V Power supply 5V
5 D+ USB Data+
6 D- USB Data-
7 GND Power Ground
8 /REST Reset (active Low)
9 GND Power Ground
10 PWM Pulse width modulation
11 GND Power Ground
12 +5V Power supply : 5V


CON3 定義:

Pin 符號 功能說明
1 GND Power Ground
2 SW1 Switch ( active low)
3 SW2 Switch ( active low)
4 SW3 Switch ( active low)
5 SW4 Switch ( active low)
6 GND Power Ground
7 NC Reserved
8 NC Reserved
9 NC Reserved
10 NC Reserved
11 INT Interrupt output for CTP or external switch
12 +5V Power supply : 5V
