繪圖型 LCD 122x32

型號 WG12232O

►繪圖 LCD 122x32
►類型: 繪圖型
►結構: COB

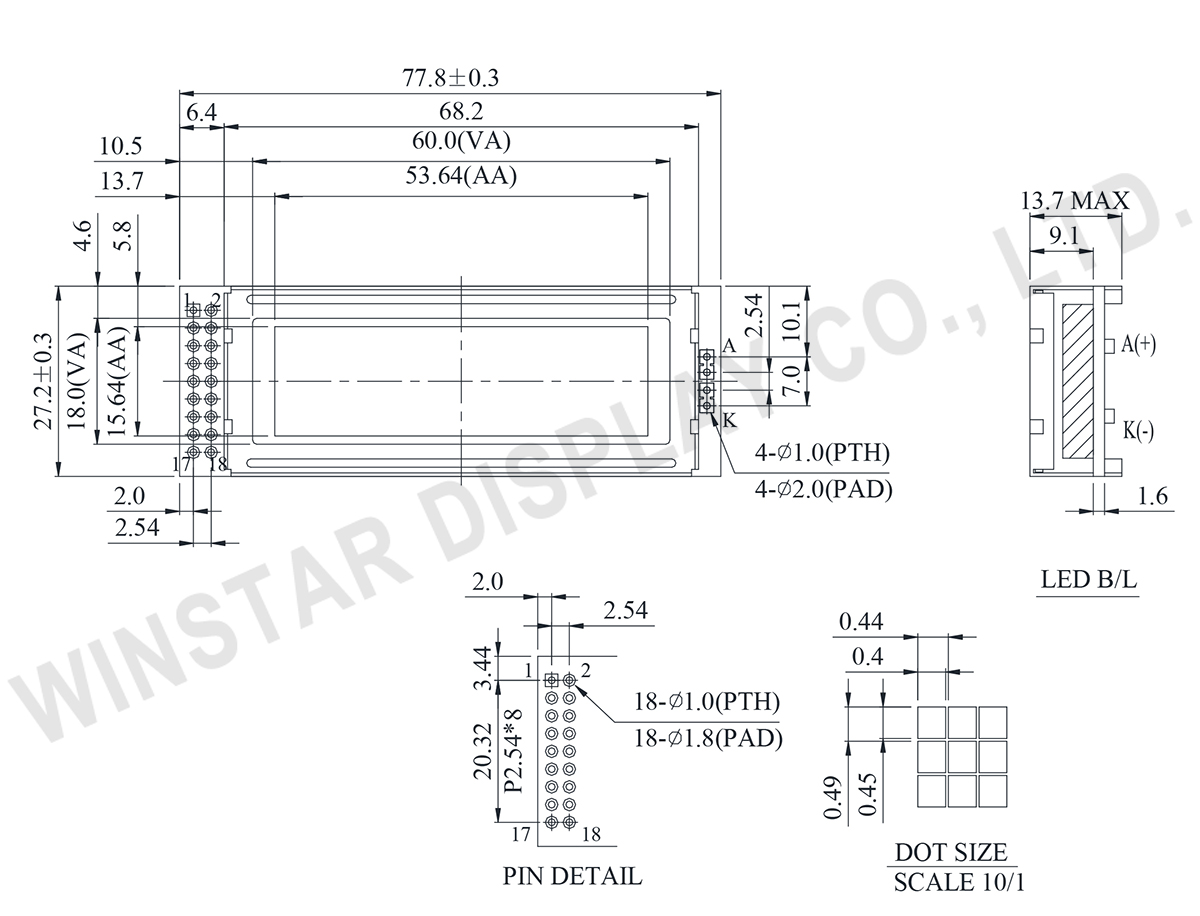

►尺寸: 2.2吋
►IC: SBN1661G
►1/32 duty cycle
►介面: 6800

上一個產品回分類頁下一個產品

產品敘述

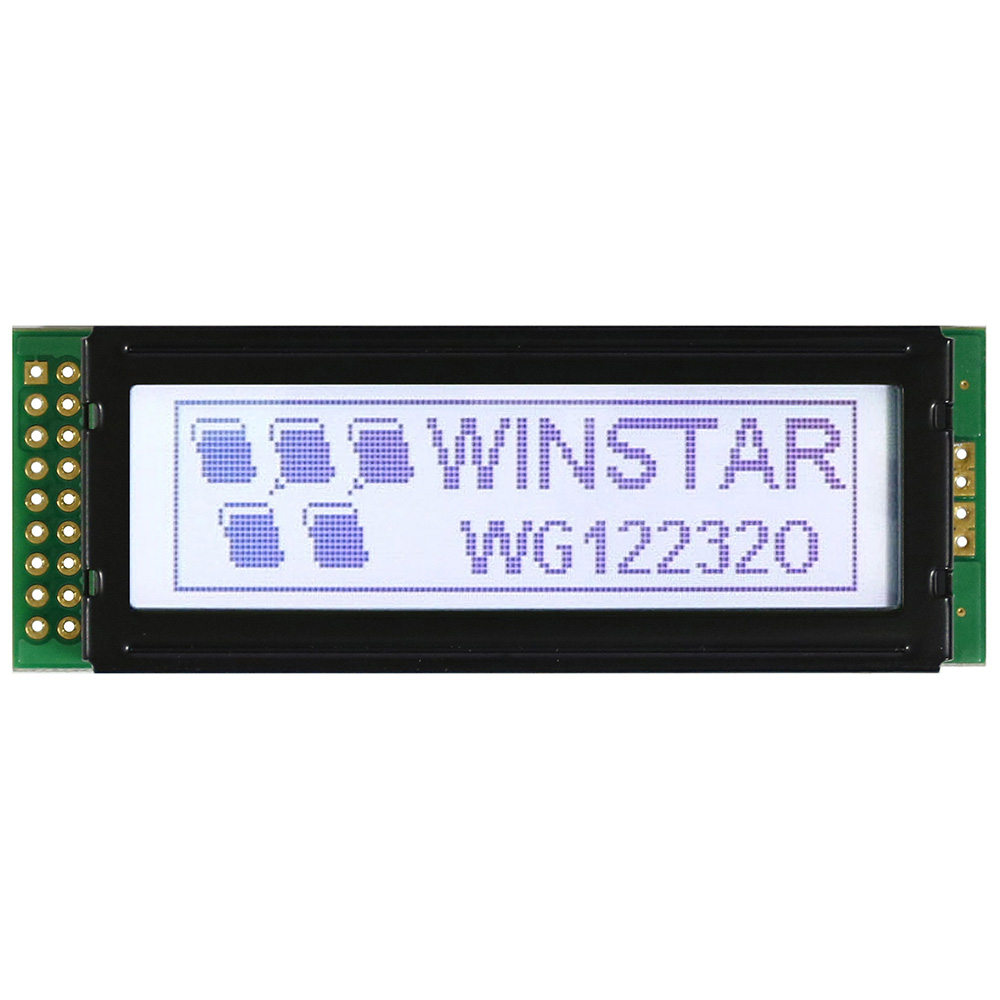

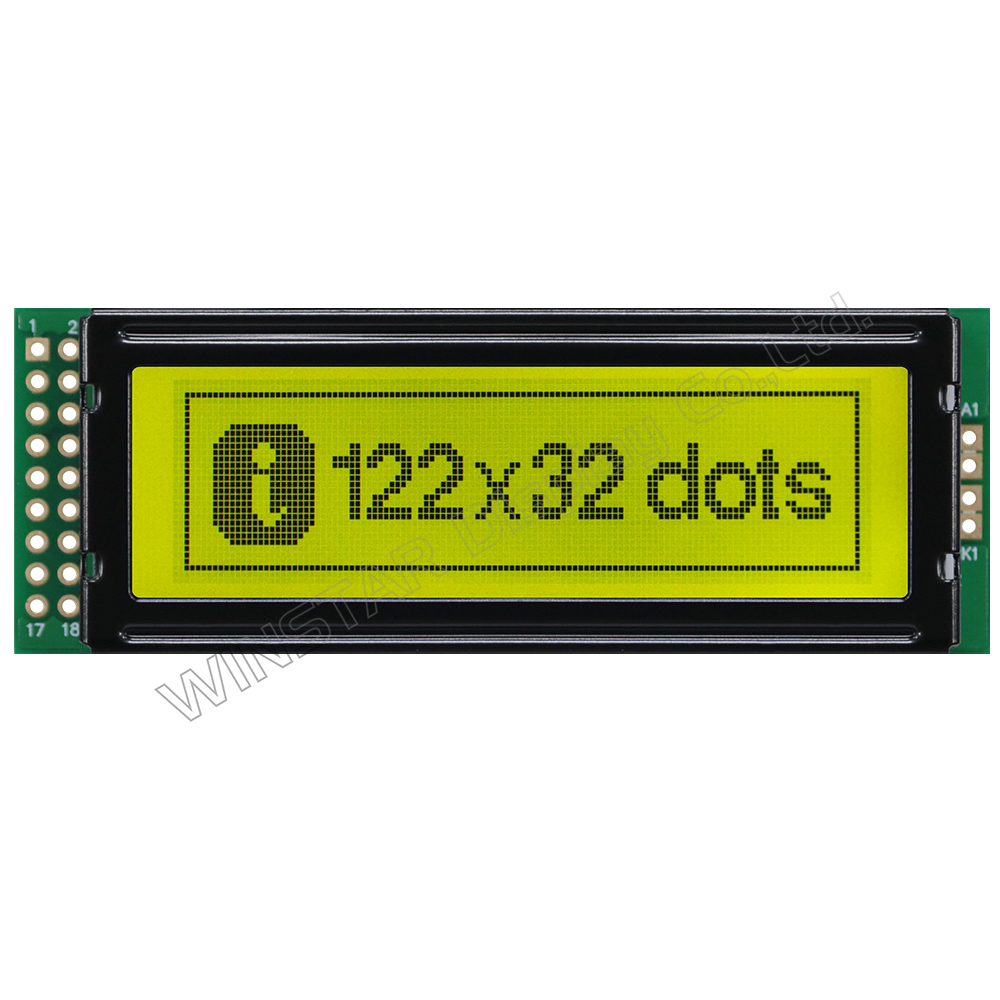

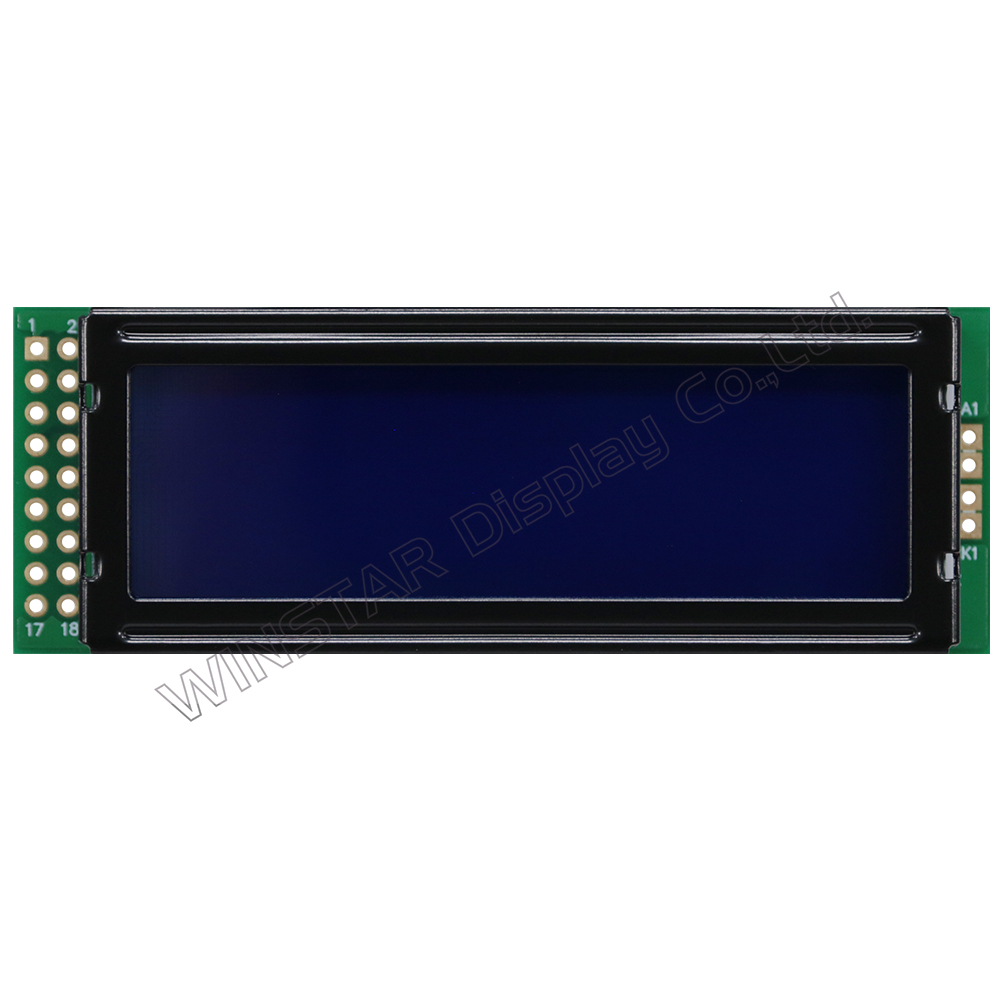

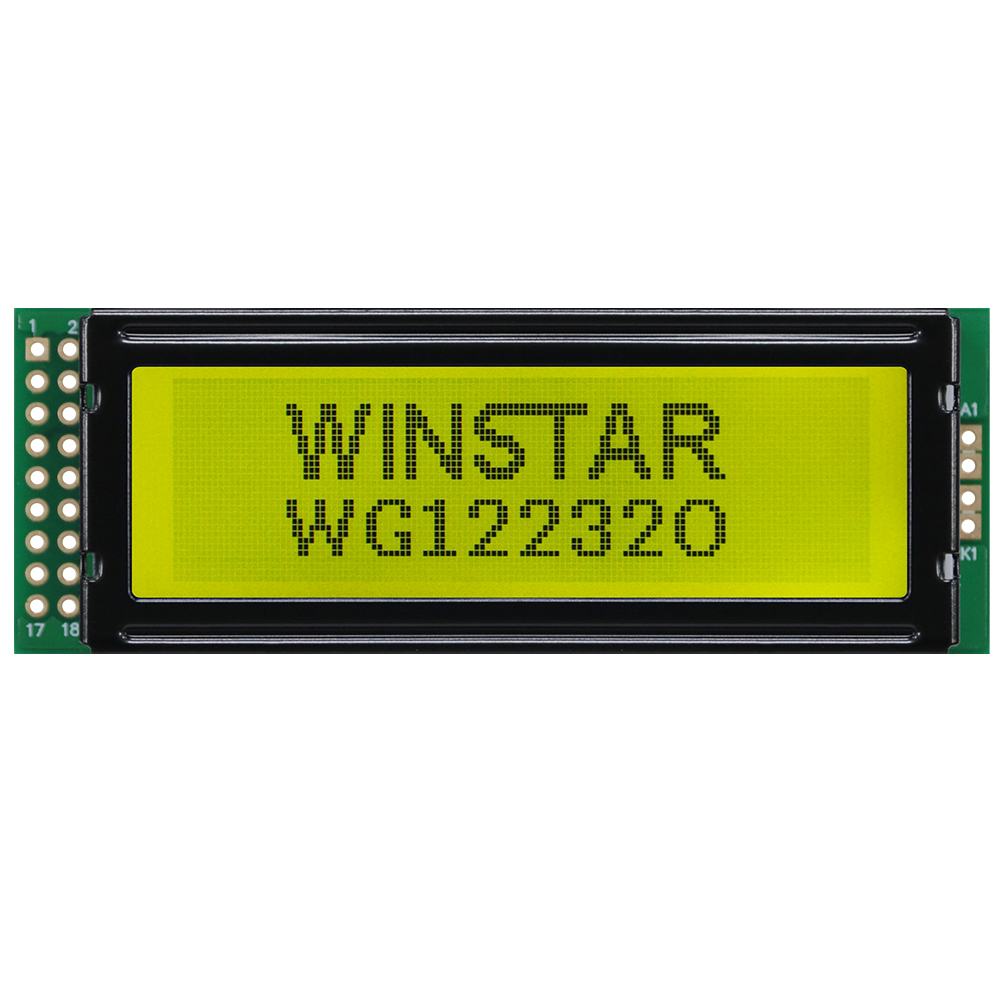

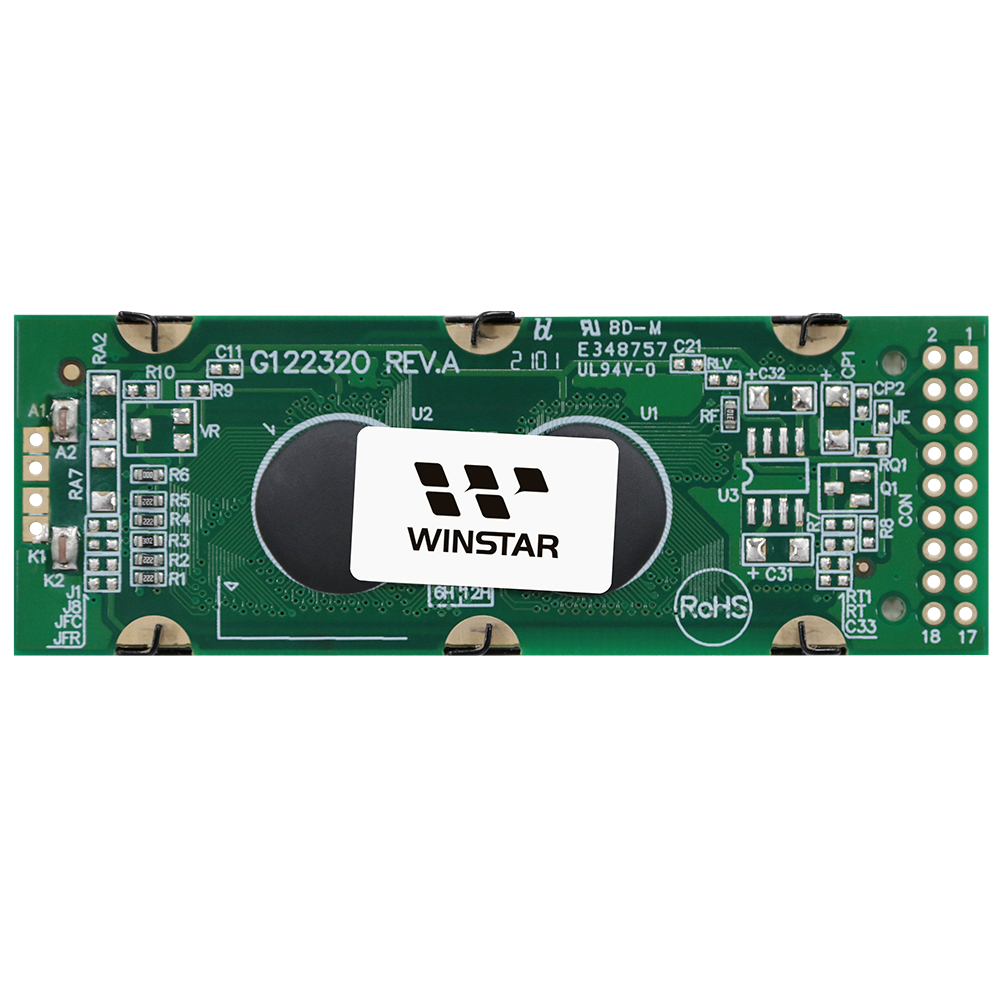

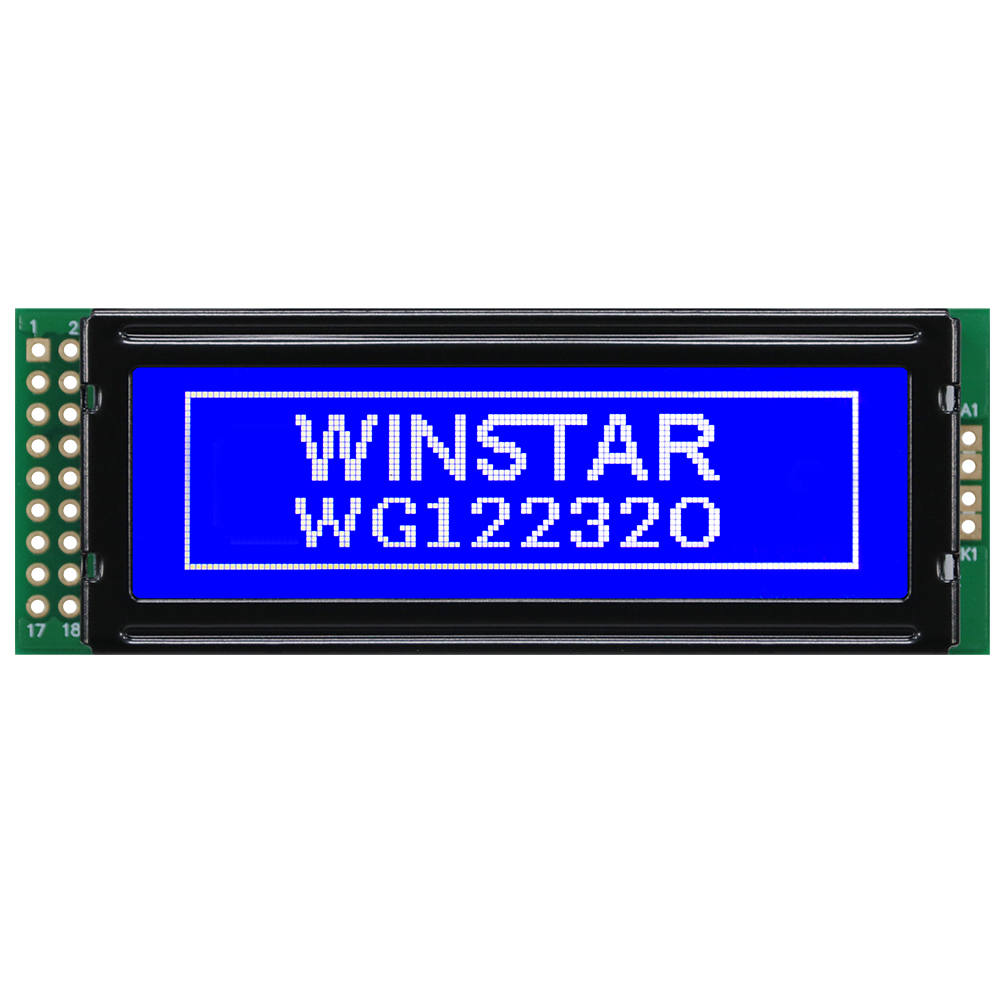

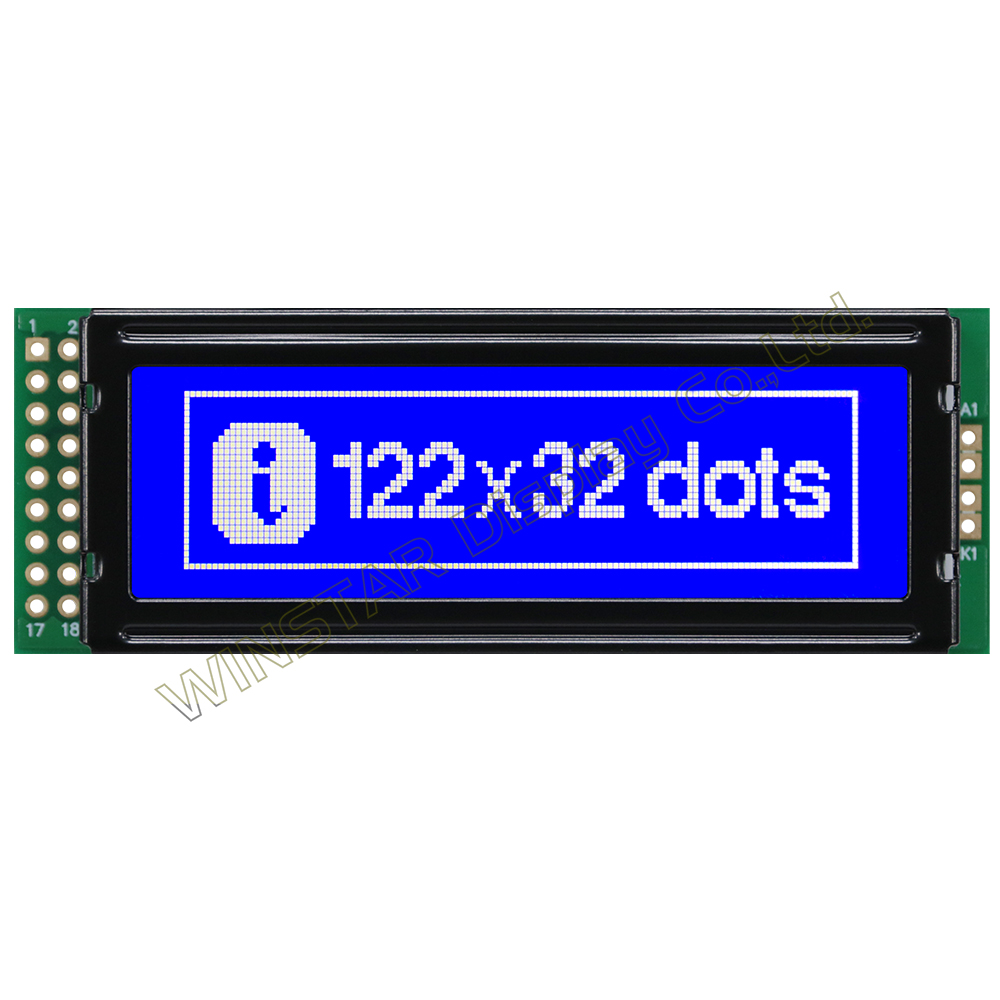

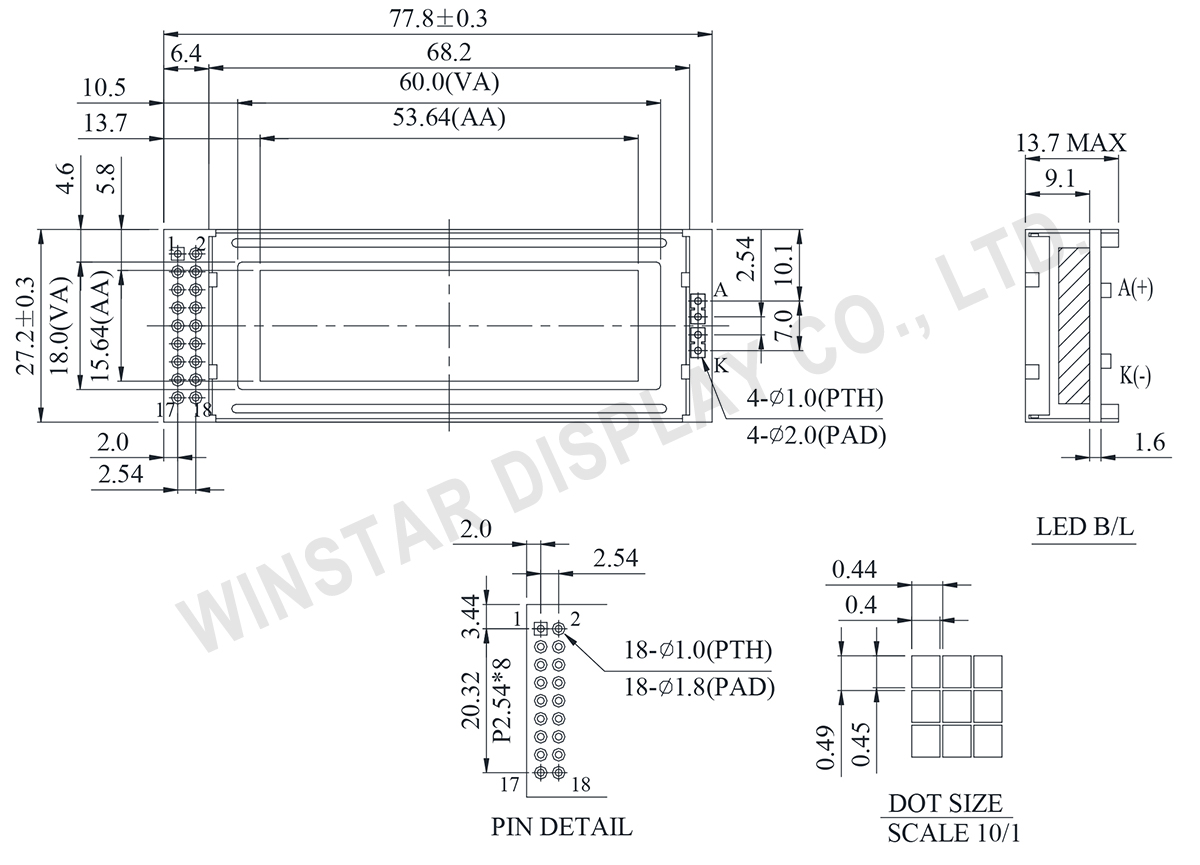

WG12232O 是一款 122x32 點陣單色繪圖型 LCD 顯示器模組，對角線尺寸為 2.2 吋，採用 COB（Chip on Board）結構。此模組內建 SBN1661G 控制IC，支援 6800 8-bit 並列介面。

根據所選用的 LCD 類型與背光配置，WG12232O 模組提供 5V 與 3.3V 兩種邏輯供電版本。邏輯電壓供應範圍為 4.5V ~ 5.5V（典型值 5V）或 2.7V ~ 3.6V（典型值 3.3V），請依實際應用確認所需電壓。

操作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。所有使用材料均符合 RoHS 環保標準與歐盟 REACH 規範。

Data source ref:WG12232O-TFH-V#A

Pin No.	符號	Level	說明
1	Vss	0V	Ground
2	Vdd	3.0V	Power supply for logic
3	Vo	(Variable)	Operating voltage for LCD
4	A0	H/L	H : Data L : Instruction
5	E1	H/L	Enable chip 1
6	E2	H/L	Enable chip 2
7	NC	－	NC
8	NC	－	NC
9	R/W	H/L	H : Read ; L : Write
10	DB0	H/L	Data bus line
11	DB1	H/L	Data bus line
12	DB2	H/L	Data bus line
13	DB3	H/L	Data bus line
14	DB4	H/L	Data bus line
15	DB5	H/L	Data bus line
16	DB6	H/L	Data bus line
17	DB7	H/L	Data bus line
18	RST	H/L	H -> L: The LCM be reset
