產品敘述

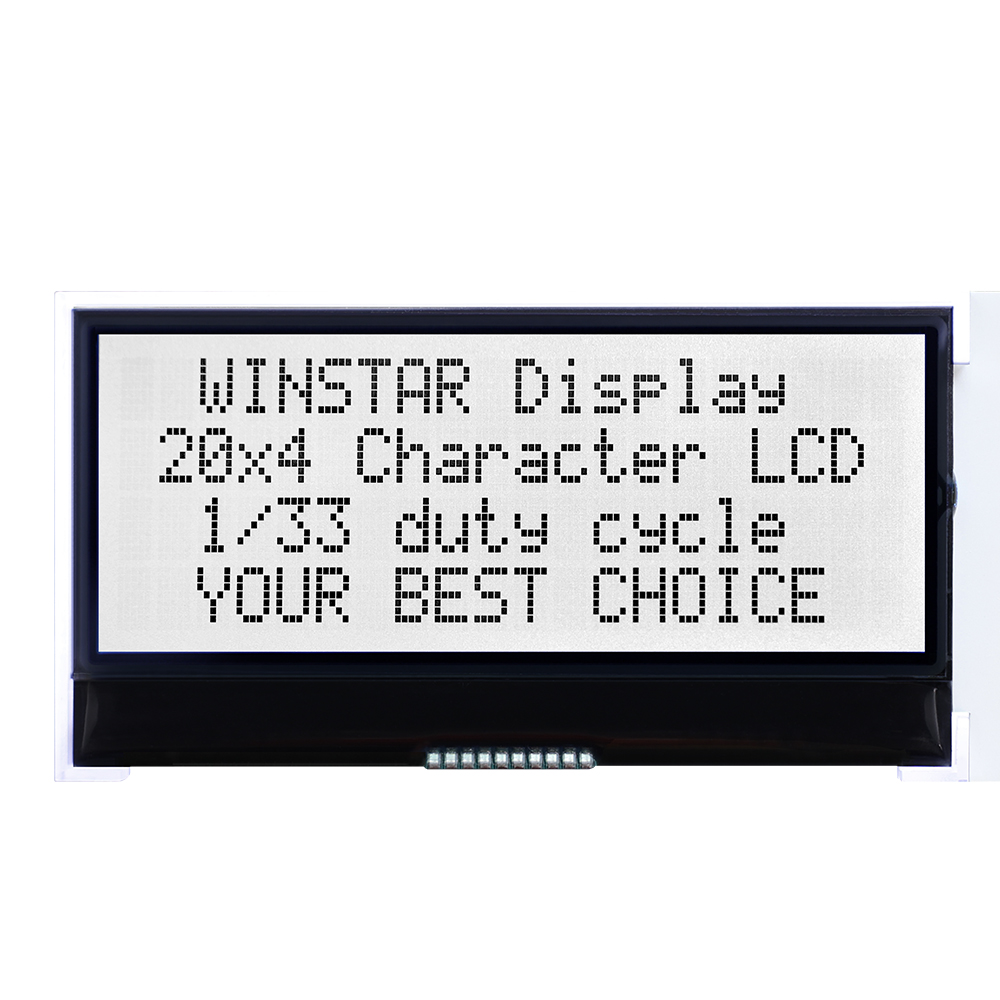

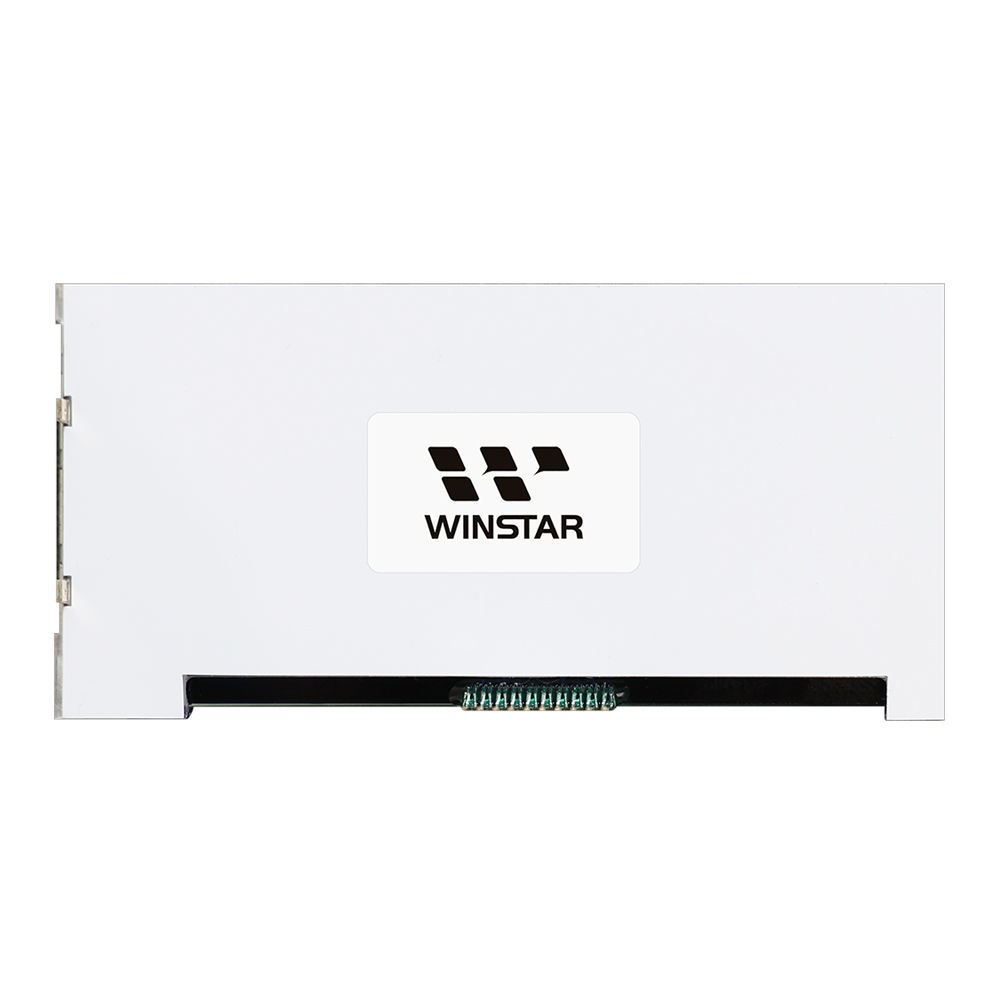

WO2004B 是一款20x4 COG 字元 LCD 顯示模組，搭載 IST3602 控制 IC，並支援 I²C 介面。模組尺寸為 74.3 x 36.4 mm，檢視區域（VA）為 60.5 x 22.18 mm，有效區域（AA）為 58.5 x 20.18 mm。
此模組採用 3 V 邏輯電源，驅動方式為 1/33 Duty、1/6 Bias，工作溫度範圍為 -20℃ ~ +70℃，儲存溫度範圍為 -30℃ ~ +80℃。

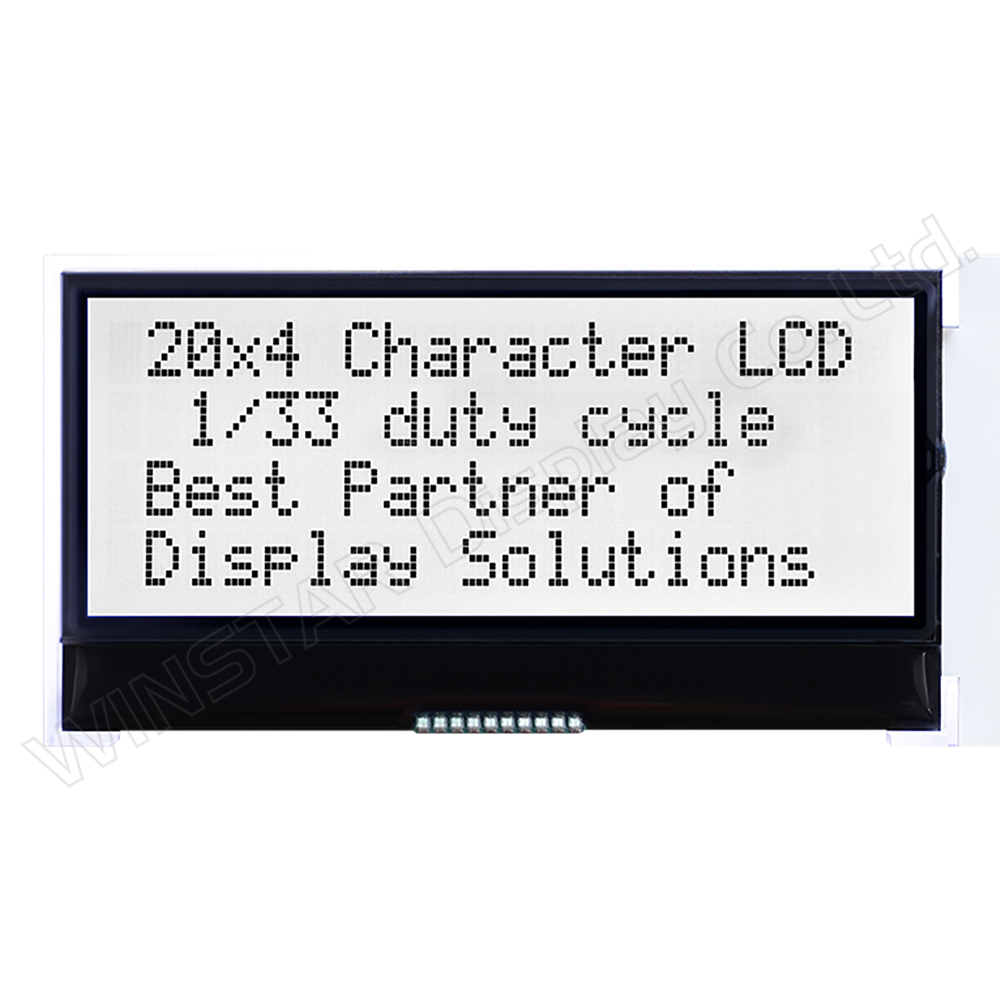

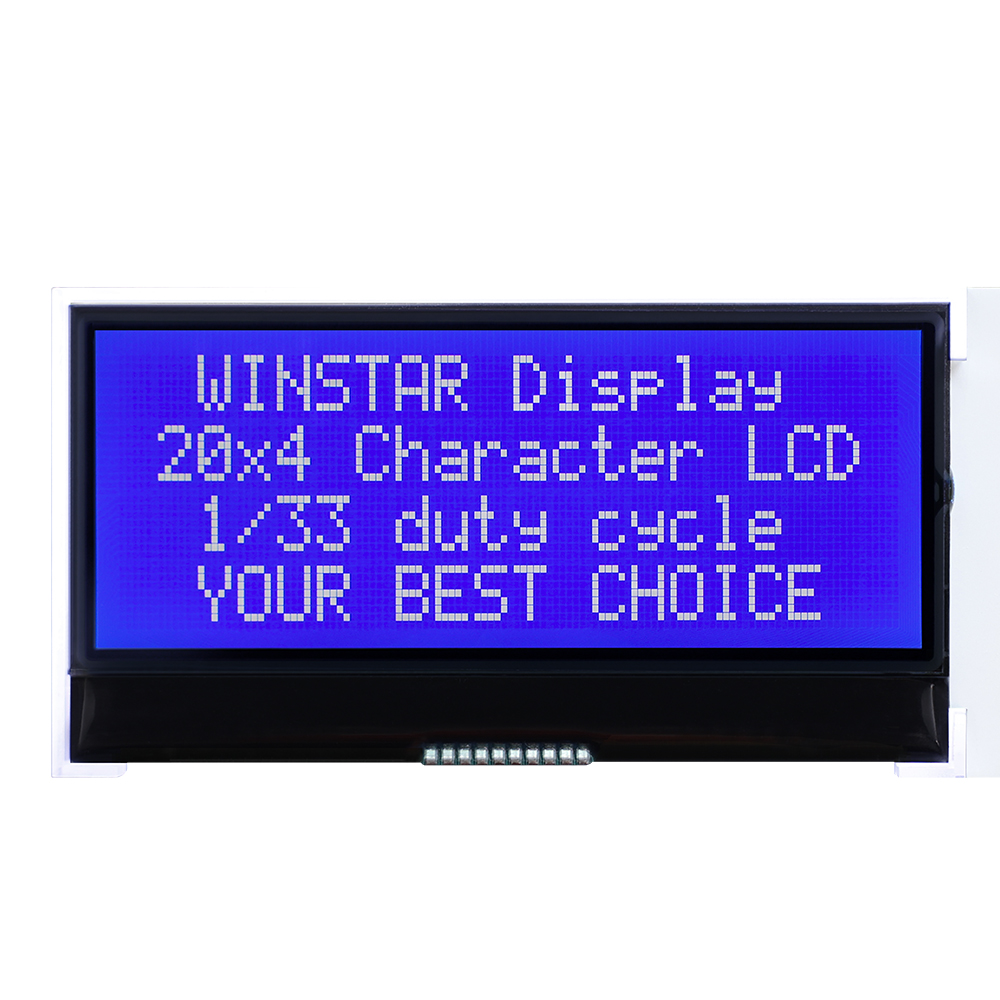

WO2004B 提供 FSTN 正顯白光 LED 背光、FSTN 正顯無背光，以及 STN 負顯白光 LED 背光等版本。如需其他 LCD 顯示模式或 LED 背光組合，請點選頁面上方 「產品詢問」，並於訊息欄中說明您的需求。

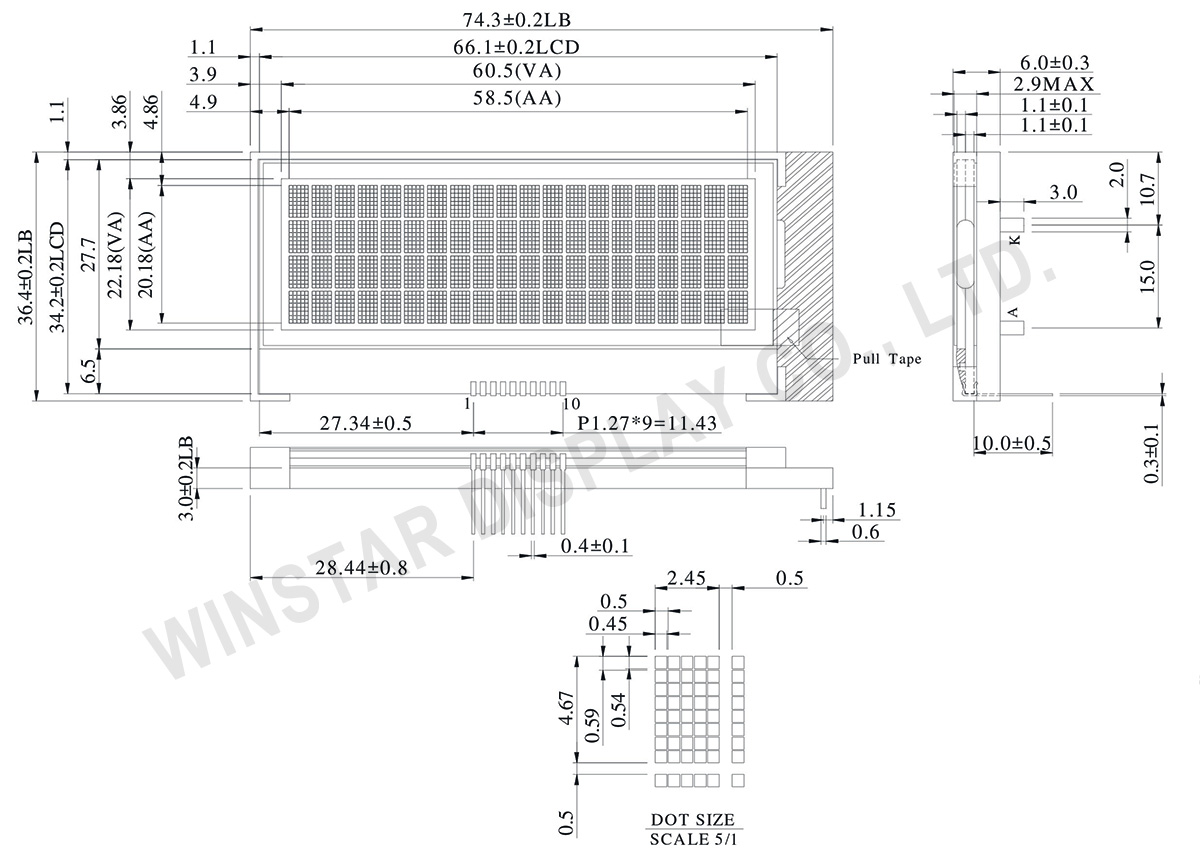

規格圖
產品規格
規格說明
| 項目 | 標準尺寸 | 單位 |
|---|---|---|
| 字元數 | 20字 x 4行 | － |
| 模組尺寸 | 74.3 x 36.4 x 6.0 | mm |
| 檢視區域 | 60.5 x 22.18 | mm |
| 有效區域 | 58.5 x 20.18 | mm |
| 點大小 | 0.45x 0.54 | mm |
| 點間距 | 0.50 x 0.59 | mm |
| 字元大小 | 2.45 x 4.67 | mm |
| 字元間距 | 2.95 x 5.17 | mm |
| 驅動方式 | 1/33DUTY,1/6BIAS | |
| 背光類型 | LED | |
| IC | IST3602 | |
| 介面 | I2C | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 標準值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VIN | -0.3 | － | VDD+0.3 | V |
| 電源電壓 | VDD | -0.3 | － | 4.0 | V |
| LCD驅動電壓 | VLCD | -0.3 | － | 18.0 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 標準值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD | － | 2.7 | 3.0 | 3.3 | V |
| LCM電源電壓 | VO-VSS | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 7.6 － |
－ 7.8 － |
－ 8.0 － |
V V V |
| 輸入高電壓 | VIH | － | 0.8 VDDIO | － | VDD | V |
| 輸入低電壓 | VIL | － | VSS | － | 0.2 VDD | V |
| 輸出高電壓 | VOH | － | 0.8 VDDIO | － | VDD | V |
| 輸出低電壓 | VOL | － | － | － | 0.2 VDD | V |
| 供電電流 | IDD | VDD=3.0V | － | 0.5 | － | mA |
Pin功能定義
| Pin | 符號 | 說明 |
|---|---|---|
| 1 | ITO ESD | Ground |
| 2 | V0 | LCD Power Supply |
| 3 | VSS | Ground(VSS2&VSS3) |
| 4 | VDD | Power Supply(VDD2&VDD3) |
| 5 | VSS1 | Ground(VSS1) |
| 6 | VDD1 | Power Supply(VDD1) |
| 7 | SDA | Serial input data |
| 8 | SCL | Serial input clock |
| 9 | RESB | Hardware Reset input pin |
| 10 | ITO ESD | Ground |
