產品敘述

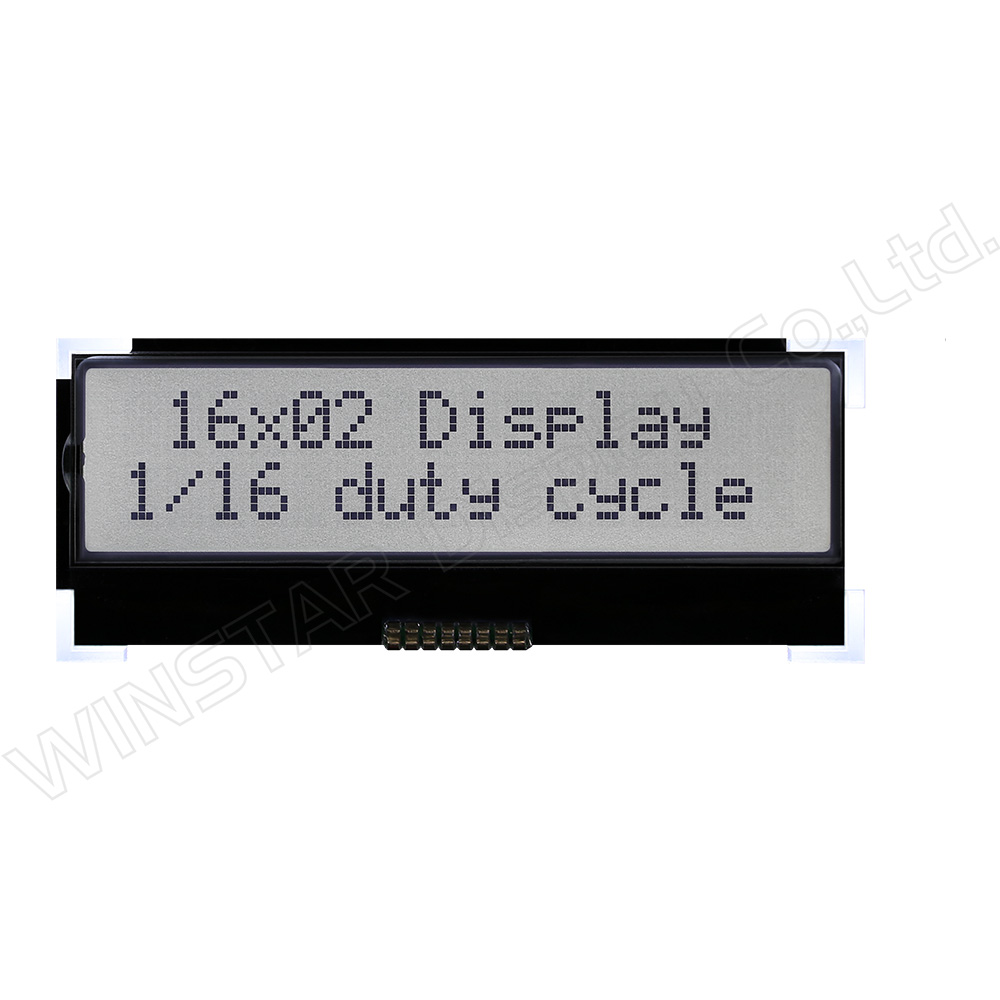

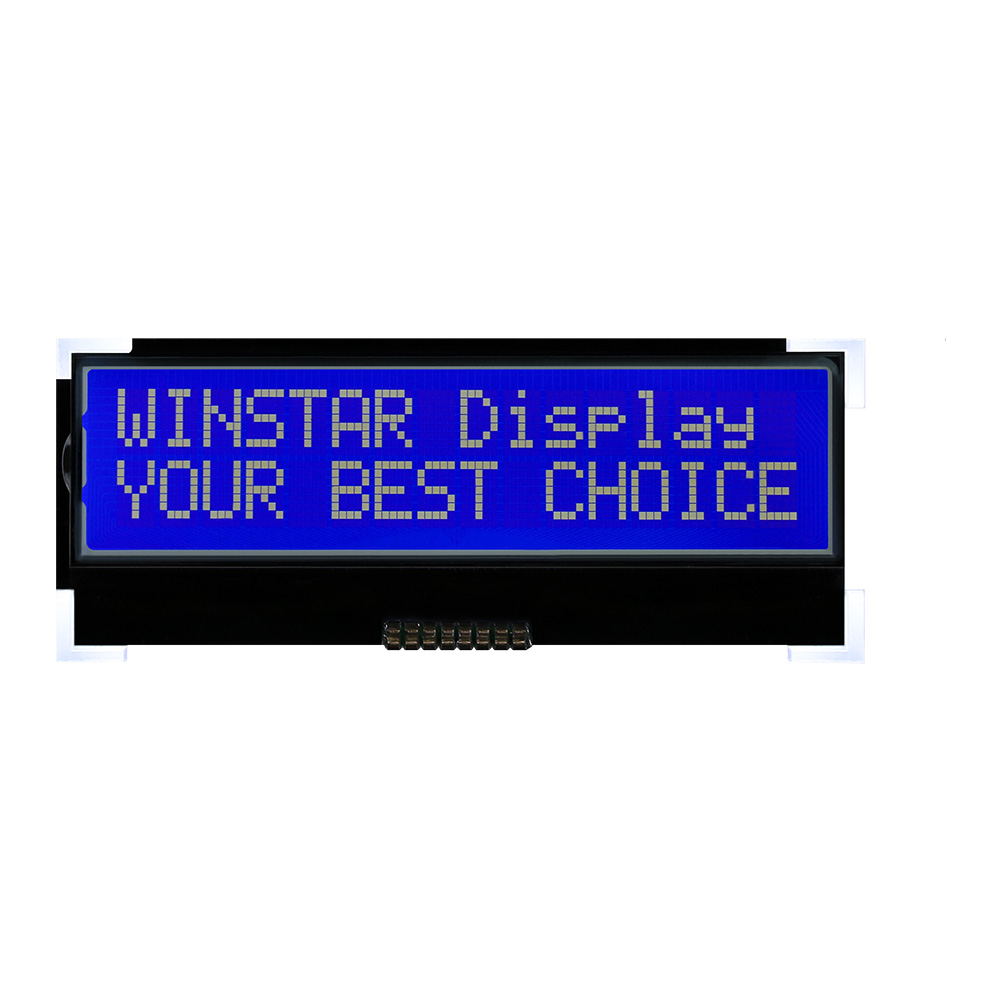

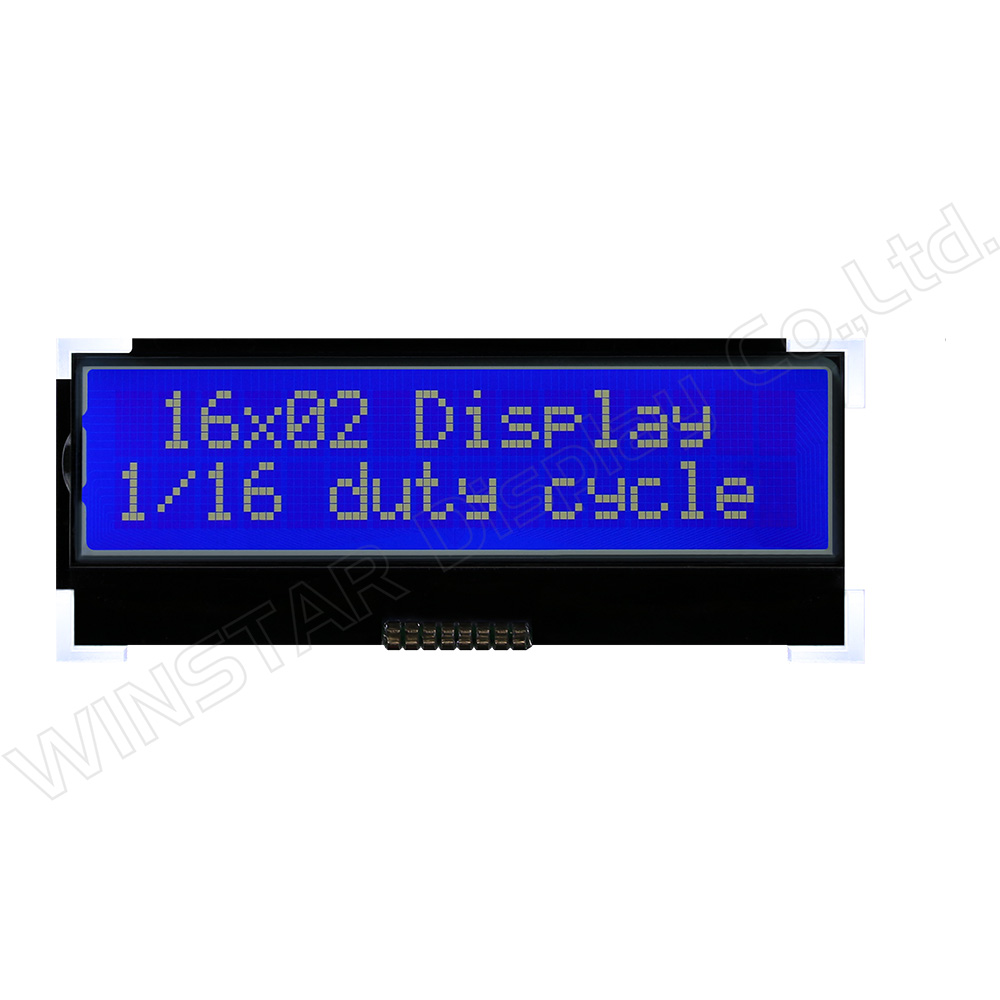

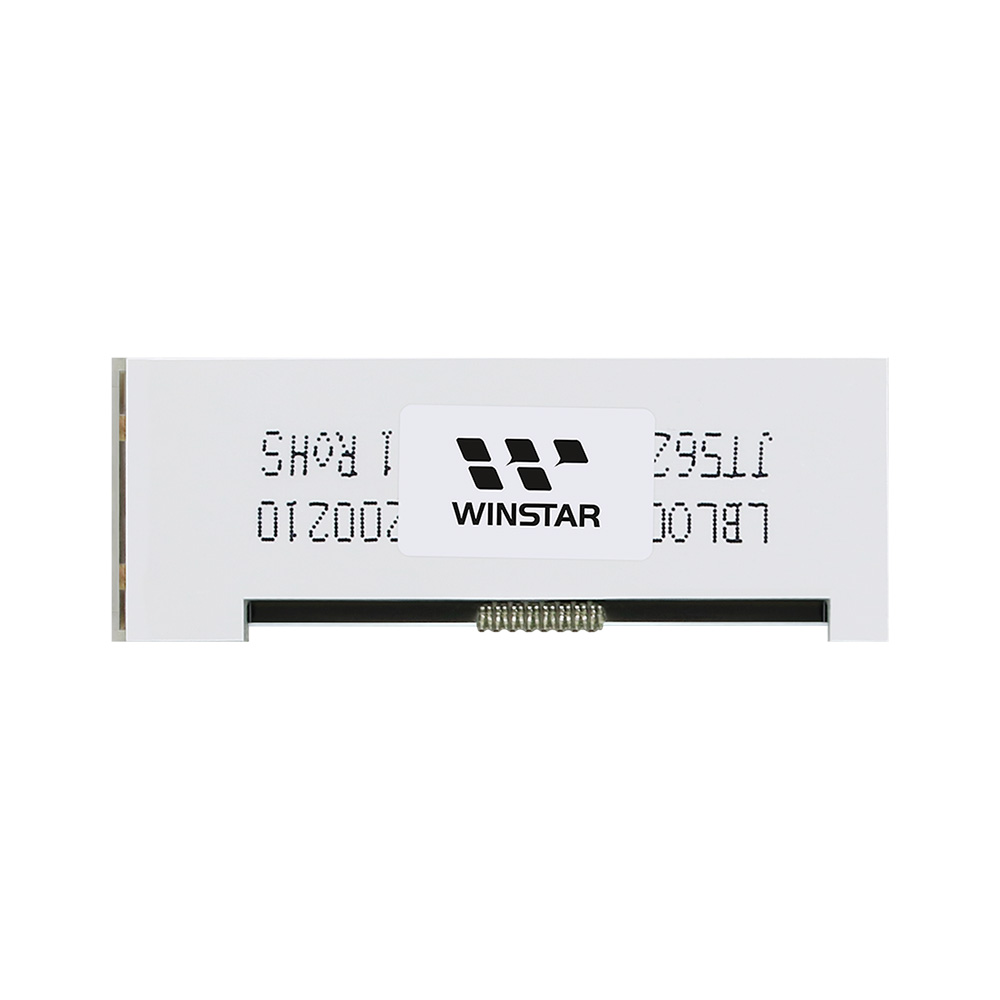

WO1602L 為一款搭載 ST7032Ai 控制 IC 的 16x2 COG 字元 LCD 顯示模組，支援 I²C 介面，提供 3 V 與 5 V 邏輯電源（VDD）選擇，並採用 1/16 Duty 驅動方式。
模組尺寸為 62.8 x 23.0 x 6.3 mm，檢視區域為 51.5 x 12.23 mm，有效區域為 47.6 x 9.74 mm。採用 COG（Chip-on-Glass）結構設計，具備輕薄、節省安裝空間的特性，適用於手持式裝置、可攜式儀器、工業控制設備及各類嵌入式系統。
此模組操作溫度範圍為 -20℃ 至 +70℃，儲存溫度範圍為 -30℃ 至 +80℃。此外，當 WO1602H 因 IC 缺料或交期延長時，WO1602L 亦可作為替代方案。

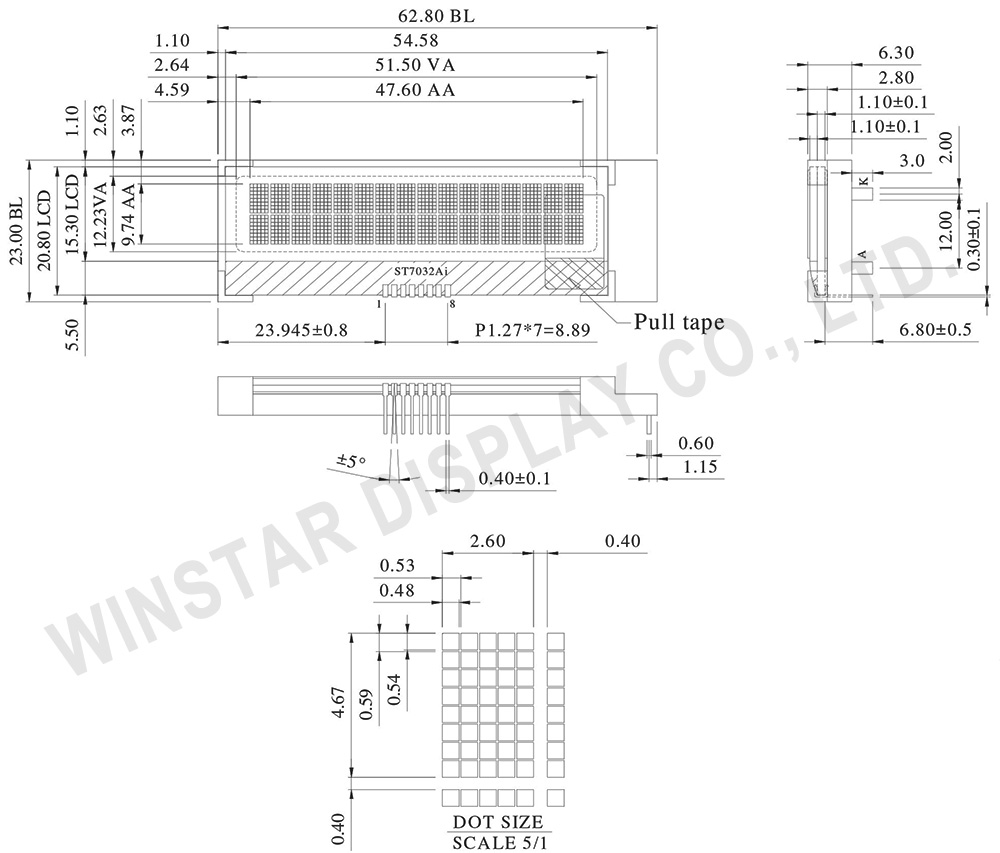

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 字元數 | 16字 x 2行 | － |
| 模組尺寸 | 62.8 x 23 x 6.3 | mm |
| 檢視區域 | 51.5 x 12.23 | mm |
| 有效區域 | 47.6 x 9.74 | mm |
| 點大小 | 0.48 x 0.54 | mm |
| 點間距 | 0.53 x 0.59 | mm |
| 字元大小 | 2.60 x 4.67 | mm |
| 字元間距 | 3.00 x 5.07 | mm |
| 驅動方式 | 1/16 , 1/5 Bias | |
| 背光類型 | LED | |
| IC | ST7032Ai | |
| 介面 | I2C | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 標準值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 輸入電壓 | VIN | -0.3 | － | VDD+0.3 | V |
| 電源電壓 | VDD-VSS | -0.3 | － | +4.0 | V |
| LCD驅動電壓 | VLCD | -0.3 | － | 7.0 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 標準值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 2.9 | 3.0 | 3.1 | V |
| LCD電源電壓 | VOP | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 4.3 － |
－ 4.5 － |
－ 4.7 － |
V V V |
| 輸入高電壓 | VIH | － | 0.7 VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | VSS | － | 0.3VDD | V |
| 供電電流 (不包含LED背光) | IDD | － | － | 0.2 | 0.5 | mA |
Pin功能定義
| Pin No. | 符號 | 說明 |
|---|---|---|
| 1 | VG | VG is the LCD driving voltage for segment circuits. VGO is the output of VG regulator. VGS is the feedback of VG regulator. VGI is the VG input of segment circuits. 1.6 ≤ VG < VDD2. |
| 2 | XV0 | XV0 is the LCD driving voltage for common circuits at positive frame. XV0OUT is the output of XV0 regulator. XV0S is the feedback of XV0 regulator. XV0I is the V0 input of common circuits. |
| 3 | V0 | V0 is the LCD driving voltage for common circuits at negative frame. V0OUT is the output of V0 regulator. V0S is the feedback of V0 regulator. V0I is the V0 input of common circuits. Be sure that: V0 ≥ VG > VM > VSS ≥ XV0 (under operation). |
| 4 | VDD | Power supply input. |
| 5 | VSS | Ground |
| 6 | SDA | Serial data input |
| 7 | SCL | Serial clock input |
| 8 | RST | Hardware reset input pin. When RSTB is “L”, internal initialization is executed and the internal registers will be initialized |
