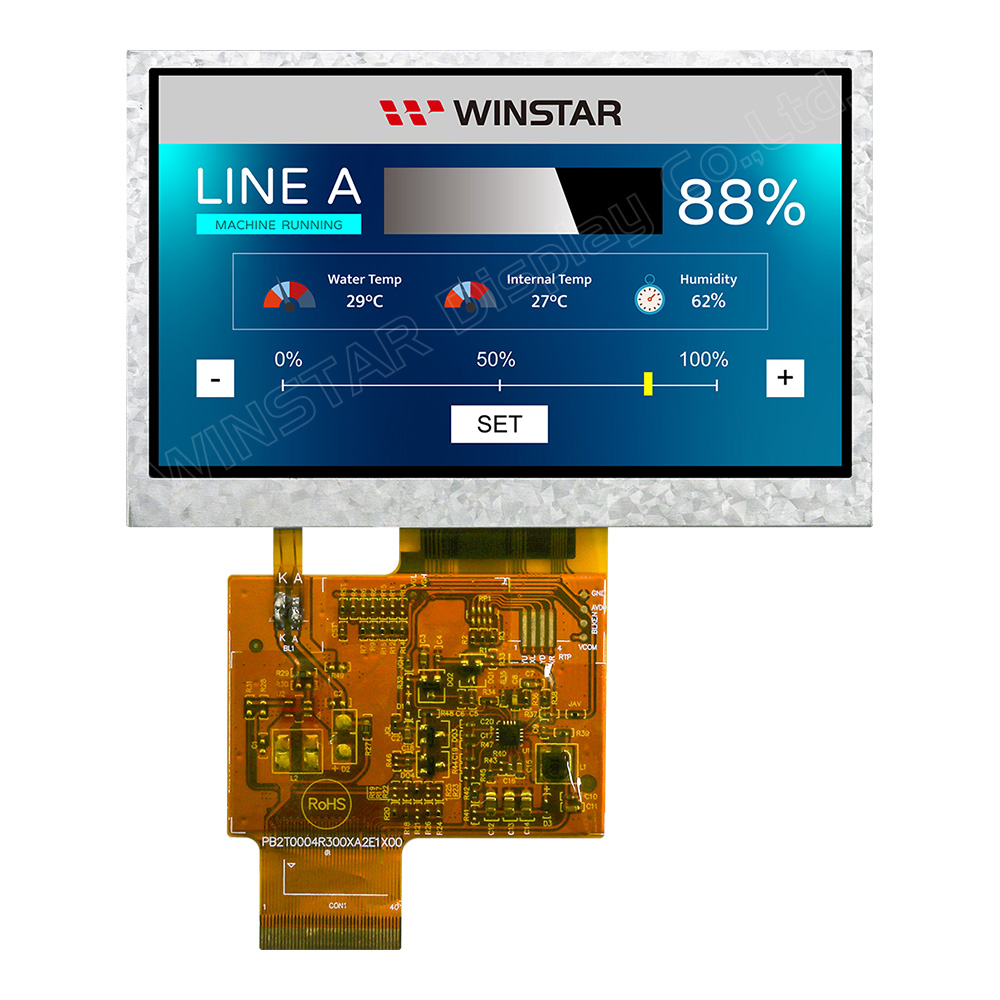

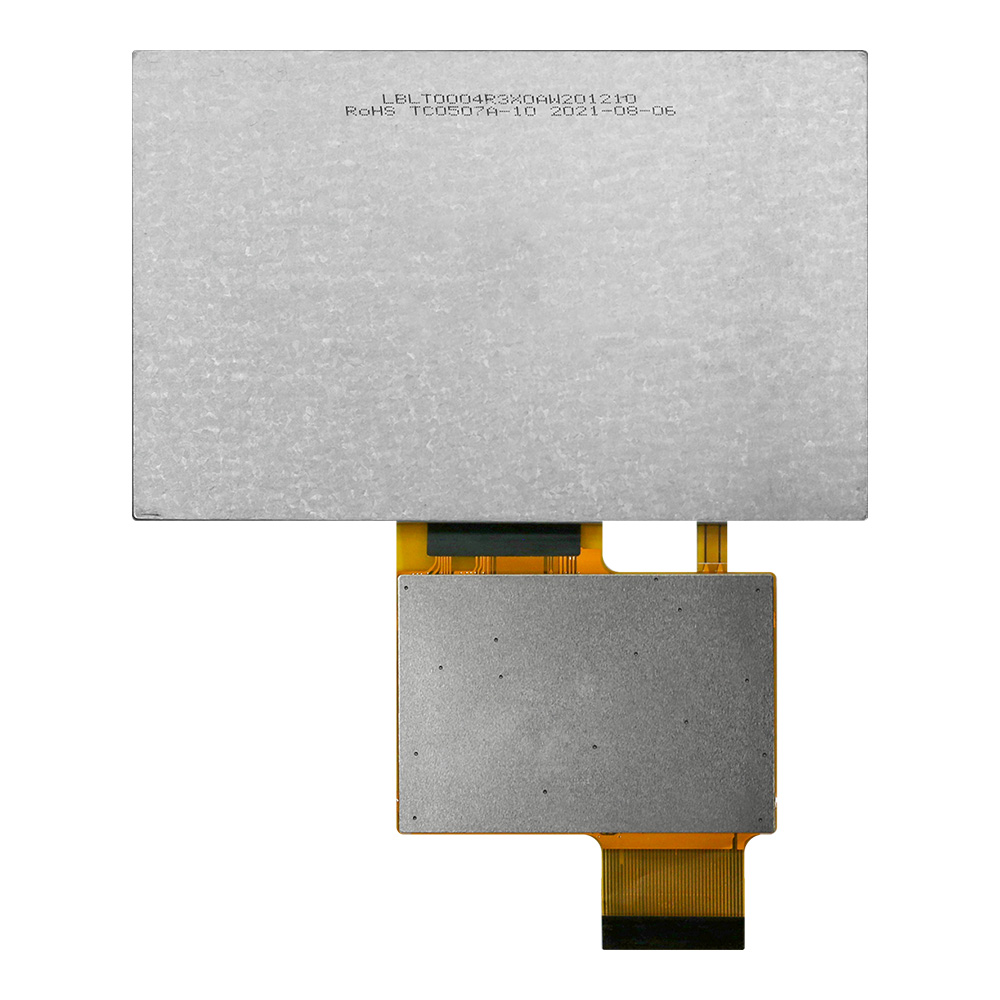

產品敘述
WF43XTWAGDNN0是一款4.3吋IPS TFT-LCD顯示器,解析度為800×480像素。它的對比度為800:1(典型值),亮度為400 nits(典型值),長寬比為16:9。該模組尺寸為105.5×67.2 mm,有效面積為95.04×53.856 mm。此款顯示器內置HX8264+HX8664驅動IC,支持24位RGB介面。
此模組採用IPS面板,具有左:80/右:80/上:80/下:80度(典型值)更寬的視角。WF43XTWAGDNN0的工作溫度範圍為-30℃至+80℃,存儲溫度範圍為-30℃至+80℃。

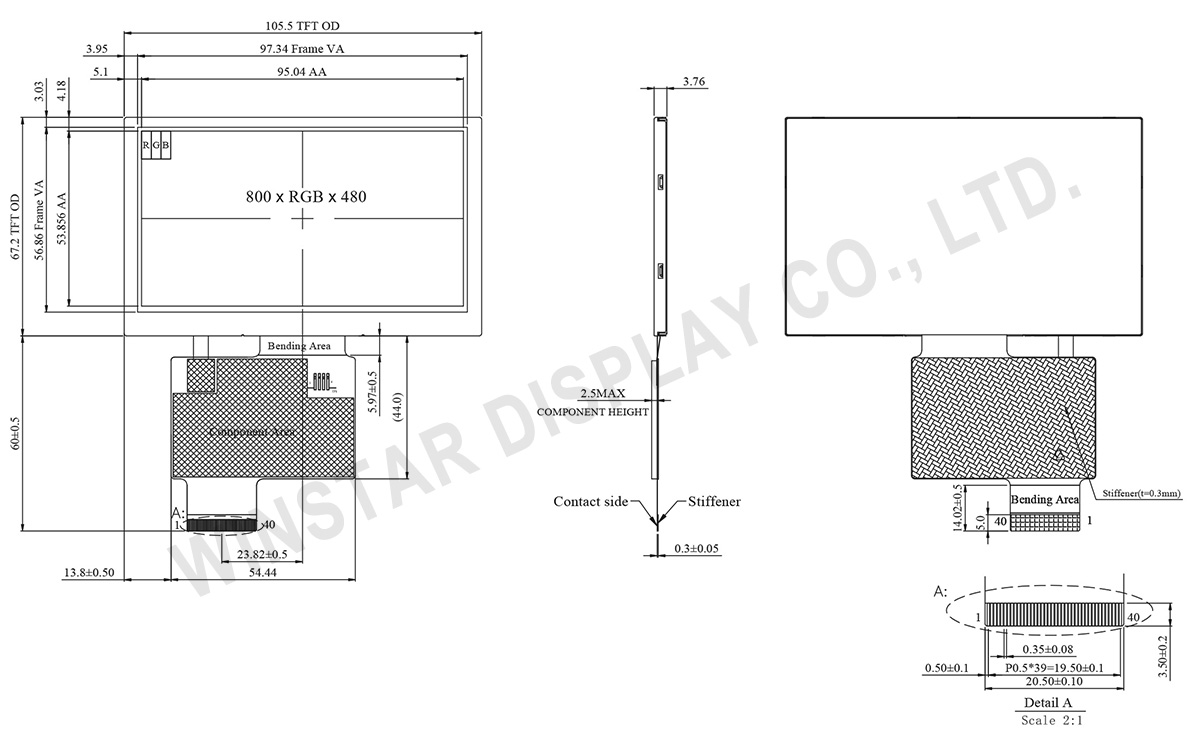

規格圖
產品規格
Pin功能定義
Pin |
符號 |
功能說明 |
1 |
VLED- |
Power for LED backlight cathode |
2 |
VLED+ |
Power for LED backlight anode |
3 |
GND |
Power ground |
4 |
VCC |
Power voltage |
5 |
R0 |
Red data |
6 |
R1 |
Red data |
7 |
R2 |
Red data |
8 |
R3 |
Red data |
9 |
R4 |
Red data |
10 |
R5 |
Red data |
11 |
R6 |
Red data |
12 |
R7 |
Red data |
13 |
G0 |
Green data |
14 |
G1 |
Green data |
15 |
G2 |
Green data |
16 |
G3 |
Green data |
17 |
G4 |
Green data |
18 |
G5 |
Green data |
19 |
G6 |
Green data |
20 |
G7 |
Green data |
21 |
B0 |
Blue data |
22 |
B1 |
Blue data |
23 |
B2 |
Blue data |
24 |
B3 |
Blue data |
25 |
B4 |
Blue data |
26 |
B5 |
Blue data |
27 |
B6 |
Blue data |
28 |
B7 |
Blue data |
29 |
GND |
Power ground |
30 |
CLK |
Pixel clock input pin |
31 |
DISP |
DISP sets the display mode.
DISP |
Function Description |
L |
Standby mode |
H |
Normal display mode |
|
32 |
HSYNC |
Horizontal Sync Input. Negative polarity |
33 |
VSYNC |
Vertical Sync Input. Negative polarity. |
34 |
NC |
No connection |
35 |
NC |
No connection |
36 |
GND |
Power ground |
37 |
NC |
No connection |
38 |
NC |
No connection |
39 |
NC |
No connection |
40 |
NC |
No connection |
規格說明
項目 |
規格 |
單位 |
顯示尺寸(對角線) |
4.3 |
吋 |
點陣(解析度) |
800 × RGB × 480(TFT) |
dots |
模組尺寸 |
105.5(W) × 67.2(H) × 3.76 (D) |
mm |
有效區域 |
95.04 × 53.856 |
mm |
點間距 |
0.1188 × 0.1122 |
mm |
LCD類型 |
TFT 全透 |
視角 |
80/80/80/80 |
長寬比 |
16:9 |
TFT驅動IC |
HX8264+HX8664 或相容IC |
介面 |
24-bit RGB |
背光類型 |
LED, 正常白 |
觸控面板類型 |
無觸控面板 |
表面 |
亮面 |
最大絕對額定值
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
工作溫度 |
TOP |
-30 |
- |
+80 |
℃ |
儲存溫度 |
TST |
-30 |
- |
+80 |
℃ |
電氣特性
工作條件
項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
LCM供電電壓 |
VCC |
3.0 |
3.3 |
3.6 |
V |
LCM供電電流 |
ICC |
- |
60 |
90 |
mA |
LED驅動條件
參數 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
LED電流 |
- |
- |
60 |
- |
mA |
LED電壓 |
VLED+ |
10.8 |
12 |
13.6 |
V |
LED使用壽命 |
- |
- |
50,000 |
- |
Hr |
