產品敘述

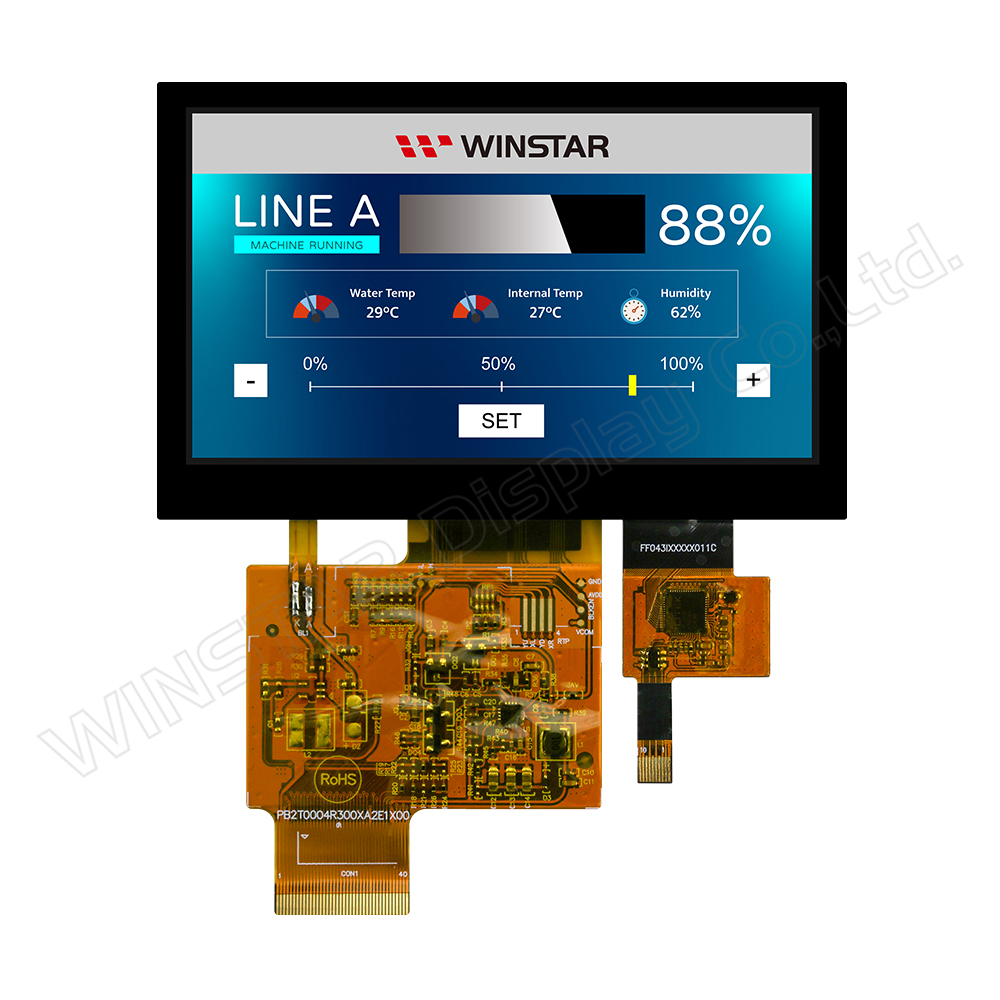

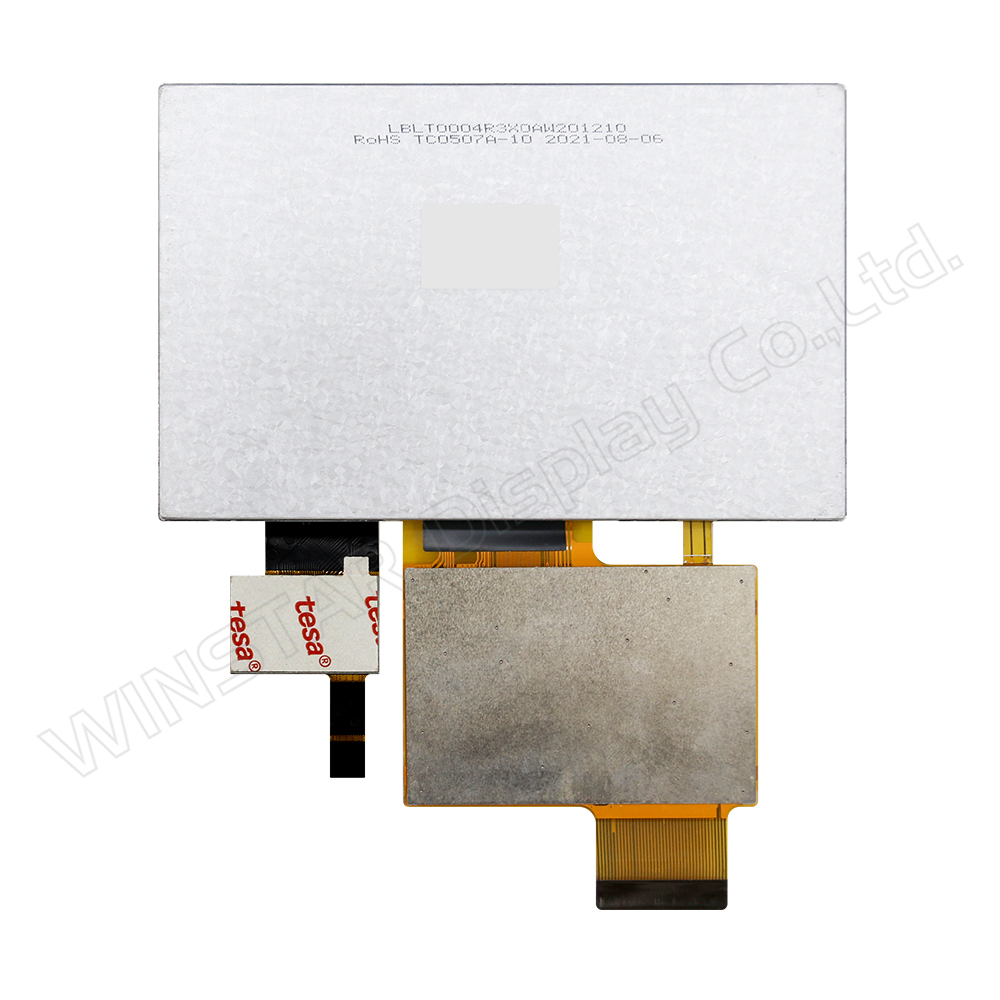

WF43XSWAGDNG0 是一款高亮度和廣溫的 4.3 吋 IPS TFT-LCD 模組，模組搭配投射電容式觸控面板(PCAP)。此型號具有800×480像素的解析度，以及900 nits (典型值) 的高亮度，對比度為800:1(典型值)。 其模駔尺寸為105.5×67.2 mm，有效區域尺寸為95.04×53.856 mm，長寬比為16:9。 此顯示器內建HX8264+HX8664驅動IC，支援24-bit RGB介面。
此模組所搭配投射電容式觸控面板(PCAP)，內建ILI2130 驅動IC支援I2C介面和 5點觸控。 另外此模組採用IPS面板技術，視角更廣：左80/右80/上80/下80度（典型值）。WF43XSWAGDNG0的廣溫特性其工作溫度範圍為-30℃~+80℃，其儲存溫度範圍也為-30℃~+80℃。

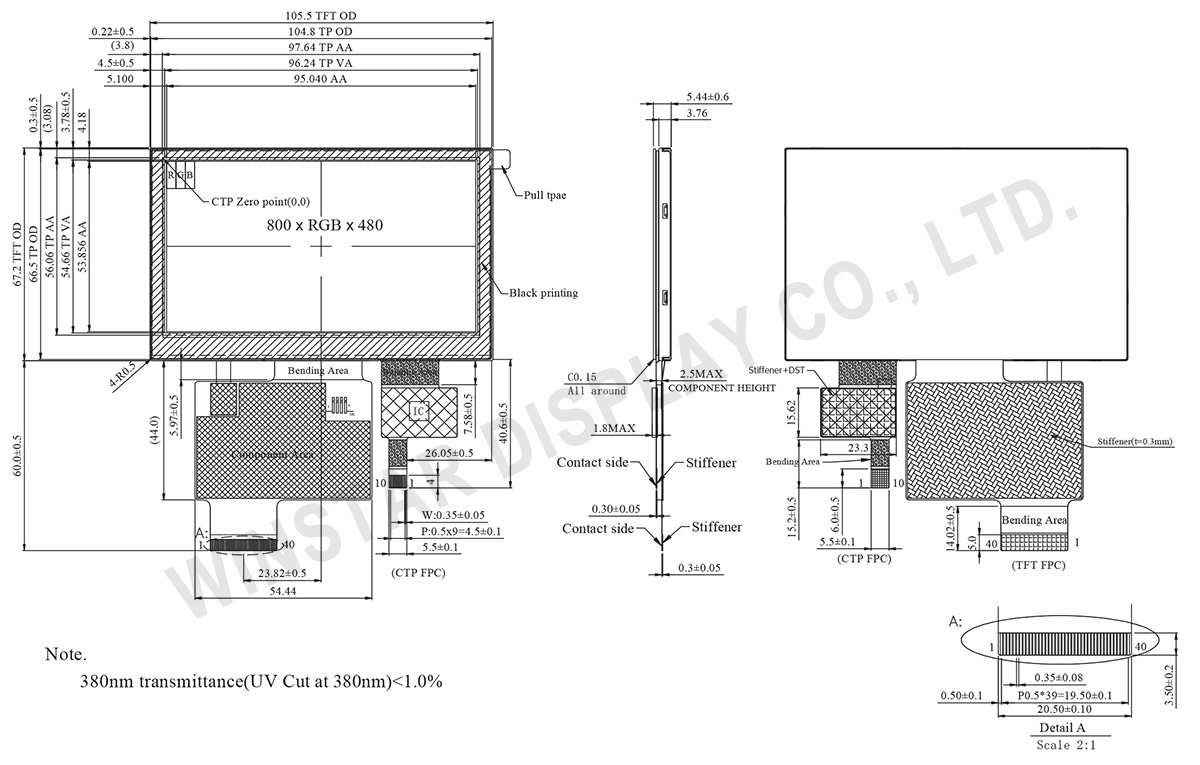

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.3 | 吋 |
| 點陣(解析度) | 800 × RGB × 480 (TFT) | dots |
| 模組尺寸 | 105.5(W) × 67.2(H) × 5.44(D) | mm |
| 有效區域 | 95.04 × 53.856 | mm |
| 點間距 | 0.1188 × 0.1122 | mm |
| LCD類型 | TFT 全透 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 16:9 | |
| 驅動 IC | HX8264+HX8664 或相容IC | |
| TFT 介面 | 24-bit RGB | |
| 背光類型 | LED,正常白 | |
| PCAP FW 版本 | 0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43 | |
| PCAP IC | ILI2130 或相容IC | |
| PCAP 介面 | I2C | |
| PCAP 解析度 | 16384*16384 | |
| 觸控面板類型 | PCAP投射電容式觸控面板 | |
| 表面 | 亮面 (Glare) | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓 | VCC | 3.0 | 3.3 | 3.6 | V |
| LCM供電電流 | ICC | - | 181.0 | 275.0 | mA |
| PCAP電源電壓 | VDDT | 3.1 | 3.3 | 3.5 | V |
| ICTP | - | 52 | 78 | mA |
LED驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 60 | - | mA |
| LED電壓 | VLED+ | 21.6 | 24.0 | 26.0 | V |
| LED使用壽命 | - | - | 50,000 | - | Hr |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | VLED- | Power for LED backlight cathode | ||||||
| 2 | VLED+ | Power for LED backlight anode | ||||||
| 3 | GND | Power ground | ||||||
| 4 | VCC | Power voltage | ||||||
| 5 | R0 | Red data | ||||||
| 6 | R1 | Red data | ||||||
| 7 | R2 | Red data | ||||||
| 8 | R3 | Red data | ||||||
| 9 | R4 | Red data | ||||||
| 10 | R5 | Red data | ||||||
| 11 | R6 | Red data | ||||||
| 12 | R7 | Red data | ||||||
| 13 | G0 | Green data | ||||||
| 14 | G1 | Green data | ||||||
| 15 | G2 | Green data | ||||||
| 16 | G3 | Green data | ||||||
| 17 | G4 | Green data | ||||||
| 18 | G5 | Green data | ||||||
| 19 | G6 | Green data | ||||||
| 20 | G7 | Green data | ||||||
| 21 | B0 | Blue data | ||||||
| 22 | B1 | Blue data | ||||||
| 23 | B2 | Blue data | ||||||
| 24 | B3 | Blue data | ||||||
| 25 | B4 | Blue data | ||||||
| 26 | B5 | Blue data | ||||||
| 27 | B6 | Blue data | ||||||
| 28 | B7 | Blue data | ||||||
| 29 | GND | Power ground | ||||||
| 30 | CLK | Pixel clock input pin | ||||||
| 31 | DISP | DISP sets the display mode.
|
||||||
| 32 | HSYNC | Horizontal Sync Input. Negative polarity | ||||||
| 33 | VSYNC | Vertical Sync Input. Negative polarity. | ||||||
| 34 | NC | No connection | ||||||
| 35 | NC | No connection | ||||||
| 36 | GND | Power ground | ||||||
| 37 | NC | No connection | ||||||
| 38 | NC | No connection | ||||||
| 39 | NC | No connection | ||||||
| 40 | NC | No connection |
PCAP PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VSS | Ground for analog circuit |
| 2 | VDDT | Power Supply : +3.3V |
| 3 | SCL | I2C clock input |
| 4 | NC | No connection |
| 5 | SDA | I2C data input and output |
| 6 | NC | No connection |
| 7 | /RST | External Reset, Low is active |
| 8 | NC | No connection |
| 9 | /INT | External interrupt to the host |
| 10 | VSS | Ground for analog circuit |
