產品敘述

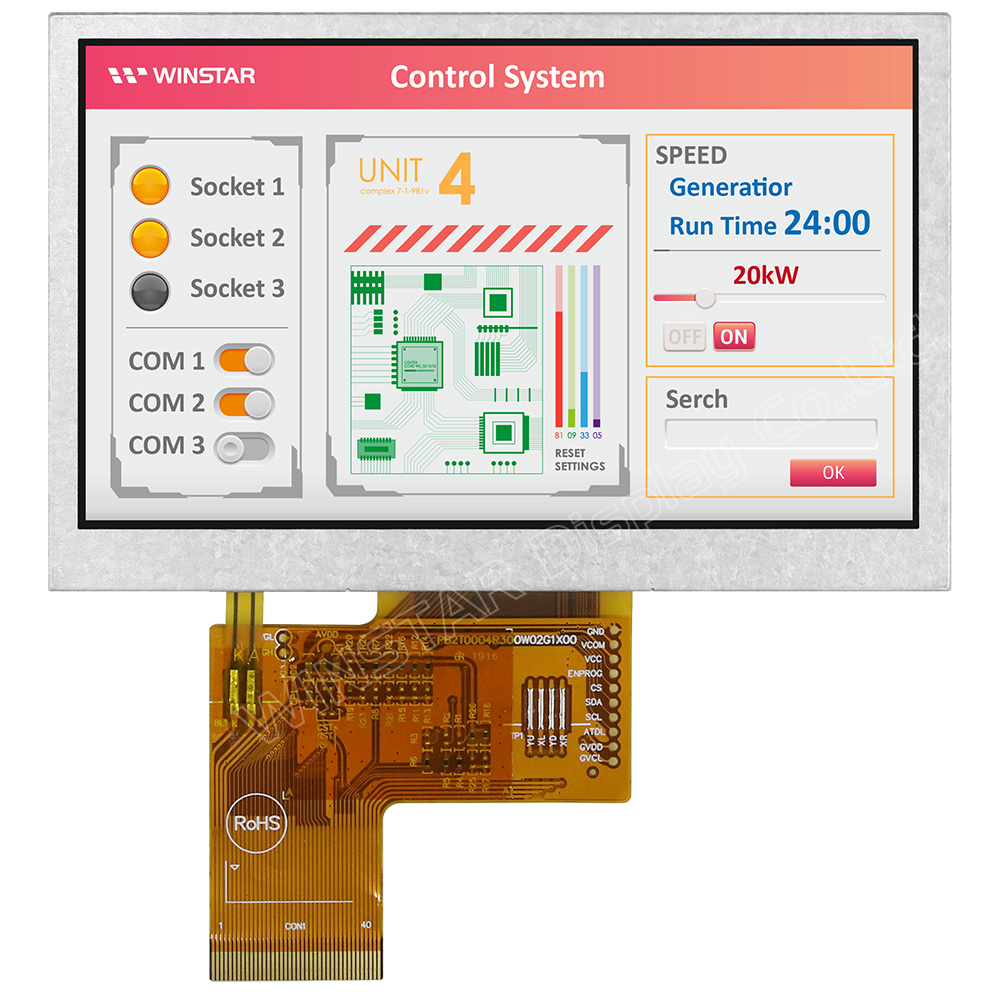

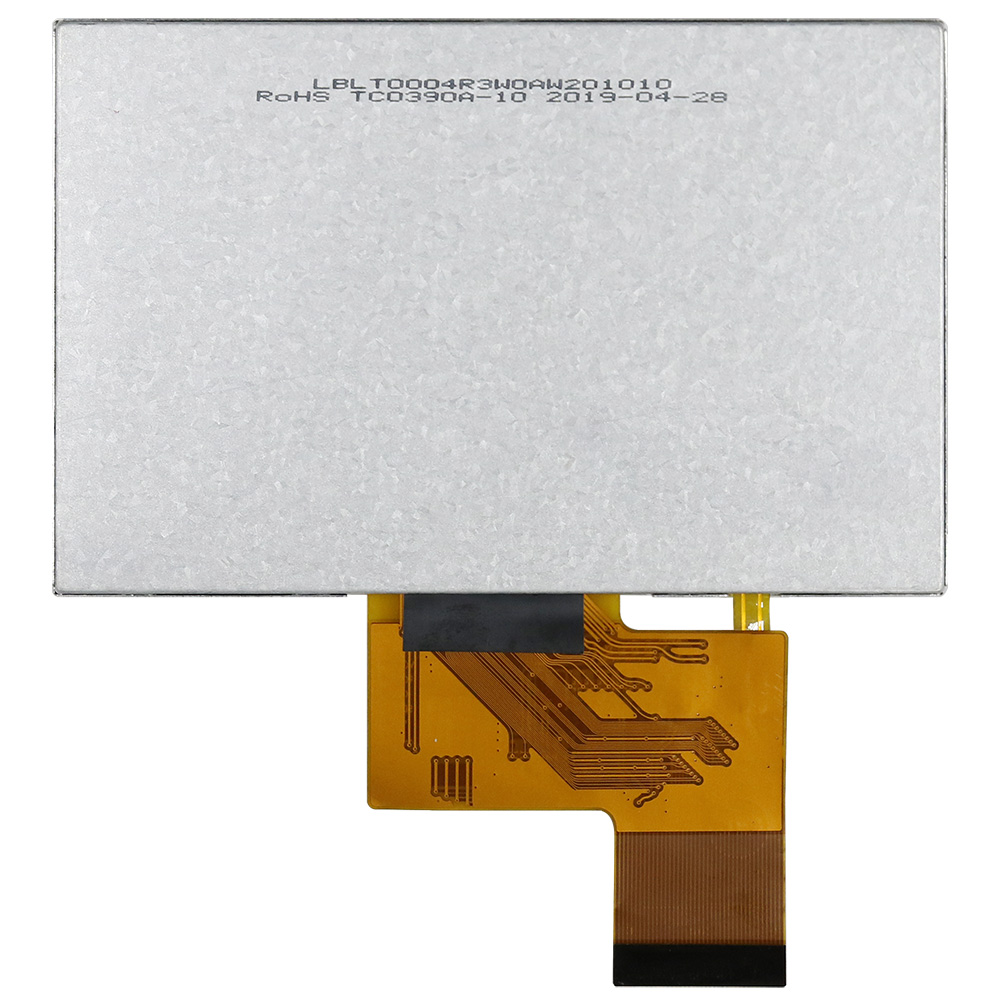

WF43WTWAEDNN0是一款4.3吋IPS TFT-LCD具有廣視角的液晶顯示器模組,解析度為480x272全彩屏螢幕,內建SC7283 驅動IC,支援RGB 24bit介面。此款IPS TFT模組,亮度500 nits (典型值),螢幕長寬比16:9,對比度800 (典型值),亮面玻璃。WF43W同時提供電阻式(RTP)與電容式觸控面板(PCAP)可供選擇。
WF43WTWAEDNN0採用視角最廣的IPS(In-plane Switching)面板技術,視角範圍為左: 80 / 右:80 / 上:80 / 下:80 度,IPS面板視角廣度大,色彩鮮明、具有飽和自然的優質畫面。WF43WTWAEDNN0模組的工作溫度-30℃ 至 +80℃,儲存溫度 -30℃至 +80℃。

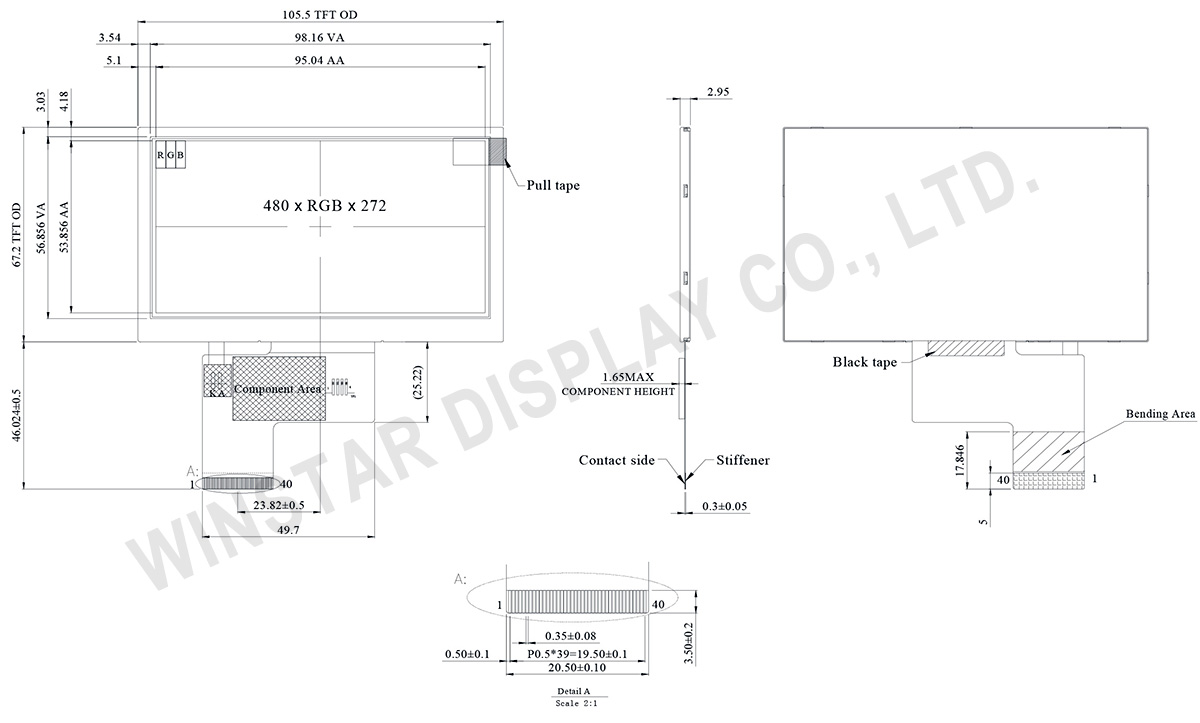

規格圖
產品規格
Pin功能定義
Pin | 符號 | 功能說明 | ||||||
---|---|---|---|---|---|---|---|---|
1 | LED- | Power for LED backlight cathode | ||||||
2 | LED+ | Power for LED backlight anode | ||||||
3 | GND | Power ground | ||||||
4 | VCC | Power voltage | ||||||
5 | R0 | Red data | ||||||
6 | R1 | Red data | ||||||
7 | R2 | Red data | ||||||
8 | R3 | Red data | ||||||
9 | R4 | Red data | ||||||
10 | R5 | Red data | ||||||
11 | R6 | Red data | ||||||
12 | R7 | Red data | ||||||
13 | G0 | Green data | ||||||
14 | G1 | Green data | ||||||
15 | G2 | Green data | ||||||
16 | G3 | Green data | ||||||
17 | G4 | Green data | ||||||
18 | G5 | Green data | ||||||
19 | G6 | Green data | ||||||
20 | G7 | Green data | ||||||
21 | B0 | Blue data | ||||||
22 | B1 | Blue data | ||||||
23 | B2 | Blue data | ||||||
24 | B3 | Blue data | ||||||
25 | B4 | Blue data | ||||||
26 | B5 | Blue data | ||||||
27 | B6 | Blue data | ||||||
28 | B7 | Blue data | ||||||
29 | GND | Power ground | ||||||
30 | CLK | Pixel clock input pin (DCLK) | ||||||
31 | DISP | DISP sets the display mode.
|
||||||
32 | HSYNC | Horizontal sync signal, default is negative polarity. | ||||||
33 | VSYNC | Vertical sync signal, default is negative polarity. | ||||||
34 | DE | Data input enable. | ||||||
35 | NC | No connection | ||||||
36 | GND | Power ground | ||||||
37 | NC | No connection | ||||||
38 | NC | No connection | ||||||
39 | NC | No connection | ||||||
40 | NC | No connection |
規格說明
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
LCM電源電壓 | VCC | 3.0 | - | 3.6 | V |
LCM電源電流 | ICC | - | 25 | 37.5 | mA |
項目 | 規格 | 單位 |
---|---|---|
顯示尺寸(對角線) | 4.3 | 吋 |
點陣(解析度) | 480 × RGB × 272(TFT) | dots |
模組尺寸 | 105.4(W) × 67.1(H) × 2.95 (D) | mm |
有效區域 | 95.04 × 53.856 | mm |
點間距 | 0.066 × 0.198 | mm |
LCD類型 | TFT, 正常白, 透射性 | |
Viewing Angle | 80/80/80/80 | |
長寬比 | 16:9 | |
TFT驅動IC | SC7283或相容IC | |
介面 | 24-bit RGB | |
背光類型 | LED, 正常白 | |
觸控面板類型 | 無觸控面板 | |
表面 | 亮面 |
最大絕對額定值
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
工作溫度 | TOP | -30 | - | +80 | ℃ |
儲存溫度 | TST | -30 | - | +80 | ℃ |
電氣特性
工作條件
項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
LCM供電電壓 | VCC | 3.0 | - | 3.6 | V |
LCM供電電流 | ICC | - | 25 | 37.5 | mA |
LED驅動條件
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
---|---|---|---|---|---|
LED電流 | - | - | 20 | - | mA |
耗電量 | - | 540 | 640 | 680 | mW |
LED電壓 | VLED+ | 27 | 32 | 34 | V |
LED使用壽命 | - | - | 50,000 | - | Hr |
