產品敘述

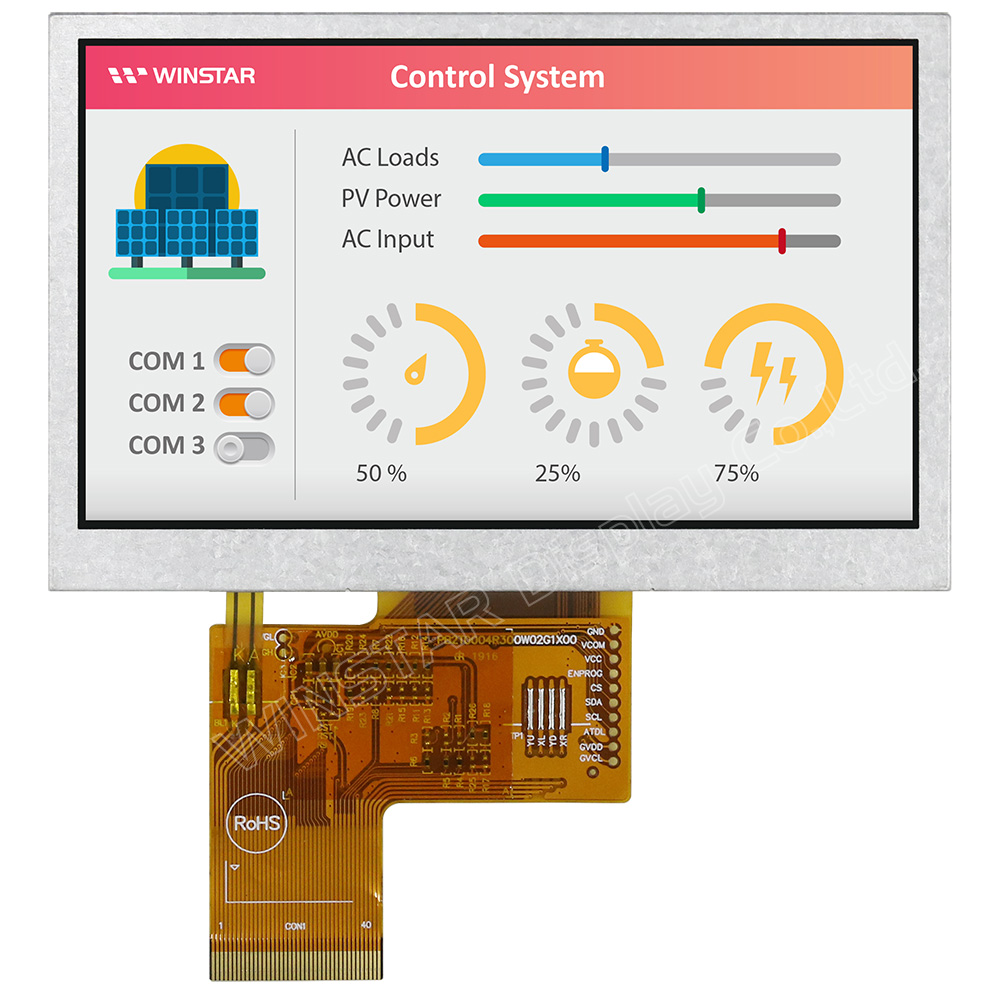

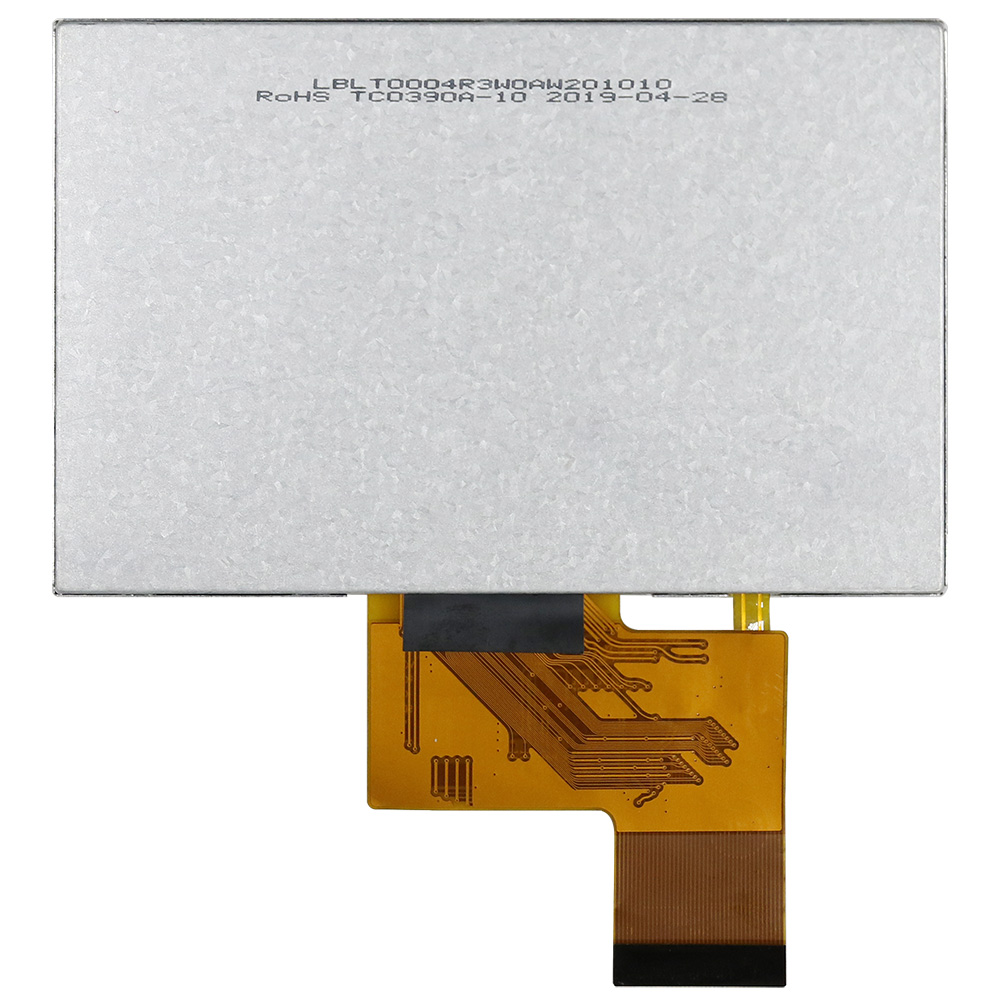

WF43WSWAEDNN0是一款4.3吋高亮IPS TFT-LCD液晶顯示器模組，解析度為480x272全彩屏螢幕，內建SC7283 驅動IC，支援RGB 24bit介面。此款為高亮度IPS TFT模組，亮度1000 nits (典型值)，螢幕長寬比16:9，對比度800 (典型值)，亮面玻璃，WF43W適用須要廣視角的產品應用。WF43W同時提供電阻式觸控( WF43WSWAEDNT0)與電容式觸控(WF43WSWAEDNGA)可供選擇。
WF43WSWAEDNN0模組採用視角最廣的IPS（In-plane Switching）面板技術，視角範圍為左: 80 / 右:80 / 上:80 / 下:80 度，IPS面板視角廣度大，色彩鮮明、具有飽和自然的優質畫面。WF43WSYAEDNN0模組的具有超廣溫的工作溫度-30℃ 至 +80℃，儲存溫度 -30℃至 +80℃。此款高亮度廣溫TFT LCD 模組非常適合各種工業和戶外應用。

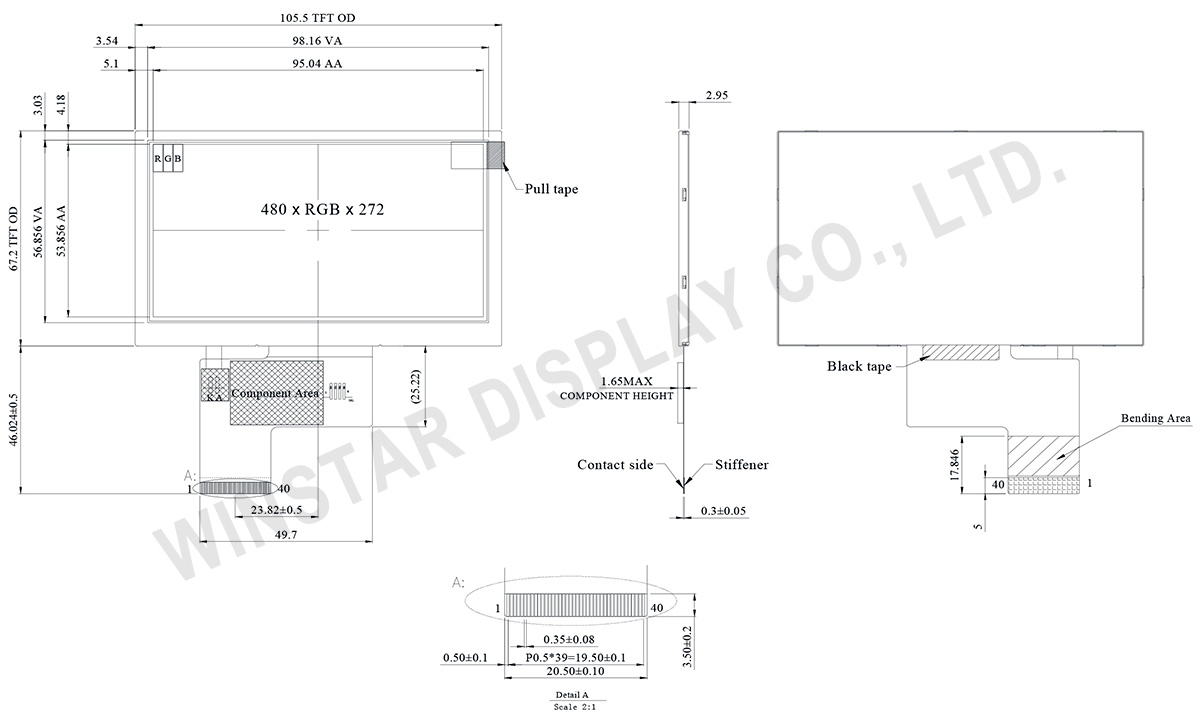

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 顯示尺寸(對角線) | 4.3 | 吋 |
| 點陣(解析度) | 480 x RGB x 272(TFT) | dots |
| 模組尺寸 | 105.5(W) x 67.2(H) x 2.95(D) | mm |
| 有效區域 | 95.04 x 53.856 | mm |
| 點間距 | 0.066 x 0.198 | mm |
| LCD類型 | TFT, 正常黑, 透射式 | |
| 視角 | 80/80/80/80 | |
| 長寬比 | 16:9 | |
| TFT驅動IC | SC7283或相容IC | |
| 介面 | 24-bit RGB | |
| 背光類型 | LED, 正常白 | |
| 觸控面板類型 | 無觸控面板 | |
| 表面 | 亮面 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
電氣特性
作業條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LCM供電電壓 | VCC | 3.0 | - | 3.6 | V |
| LCM供電電流 | ICC | - | 25 | 37.5 | mA |
LED 驅動條件
| 參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 40 | - | mA |
| 耗電量 | - | 864 | 1024 | 1088 | mW |
| LED電壓 | VLED+ | 21.6 | 25.6 | 27.2 | V |
| LED使用壽命 | - | - | 50,000 | - | Hr |
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 | ||||||
|---|---|---|---|---|---|---|---|---|
| 1 | LED- | Power for LED backlight cathode | ||||||
| 2 | LED+ | Power for LED backlight anode | ||||||
| 3 | GND | Power ground | ||||||
| 4 | VCC | Power voltage | ||||||
| 5 | R0 | Red data | ||||||
| 6 | R1 | Red data | ||||||
| 7 | R2 | Red data | ||||||
| 8 | R3 | Red data | ||||||
| 9 | R4 | Red data | ||||||
| 10 | R5 | Red data | ||||||
| 11 | R6 | Red data | ||||||
| 12 | R7 | Red data | ||||||
| 13 | G0 | Green data | ||||||
| 14 | G1 | Green data | ||||||
| 15 | G2 | Green data | ||||||
| 16 | G3 | Green data | ||||||
| 17 | G4 | Green data | ||||||
| 18 | G5 | Green data | ||||||
| 19 | G6 | Green data | ||||||
| 20 | G7 | Green data | ||||||
| 21 | B0 | Blue data | ||||||
| 22 | B1 | Blue data | ||||||
| 23 | B2 | Blue data | ||||||
| 24 | B3 | Blue data | ||||||
| 25 | B4 | Blue data | ||||||
| 26 | B5 | Blue data | ||||||
| 27 | B6 | Blue data | ||||||
| 28 | B7 | Blue data | ||||||
| 29 | GND | Power ground | ||||||
| 30 | CLK | Pixel clock input pin (DCLK) | ||||||
| 31 | DISP | DISP sets the display mode.
|
||||||
| 32 | HSYNC | Horizontal sync signal, default is negative polarity. | ||||||
| 33 | VSYNC | Vertical sync signal, default is negative polarity. | ||||||
| 34 | DE | Data input enable. | ||||||
| 35 | NC | No connection | ||||||
| 36 | GND | Power ground | ||||||
| 37 | NC | No connection | ||||||
| 38 | NC | No connection | ||||||
| 39 | NC | No connection | ||||||
| 40 | NC | No connection |
