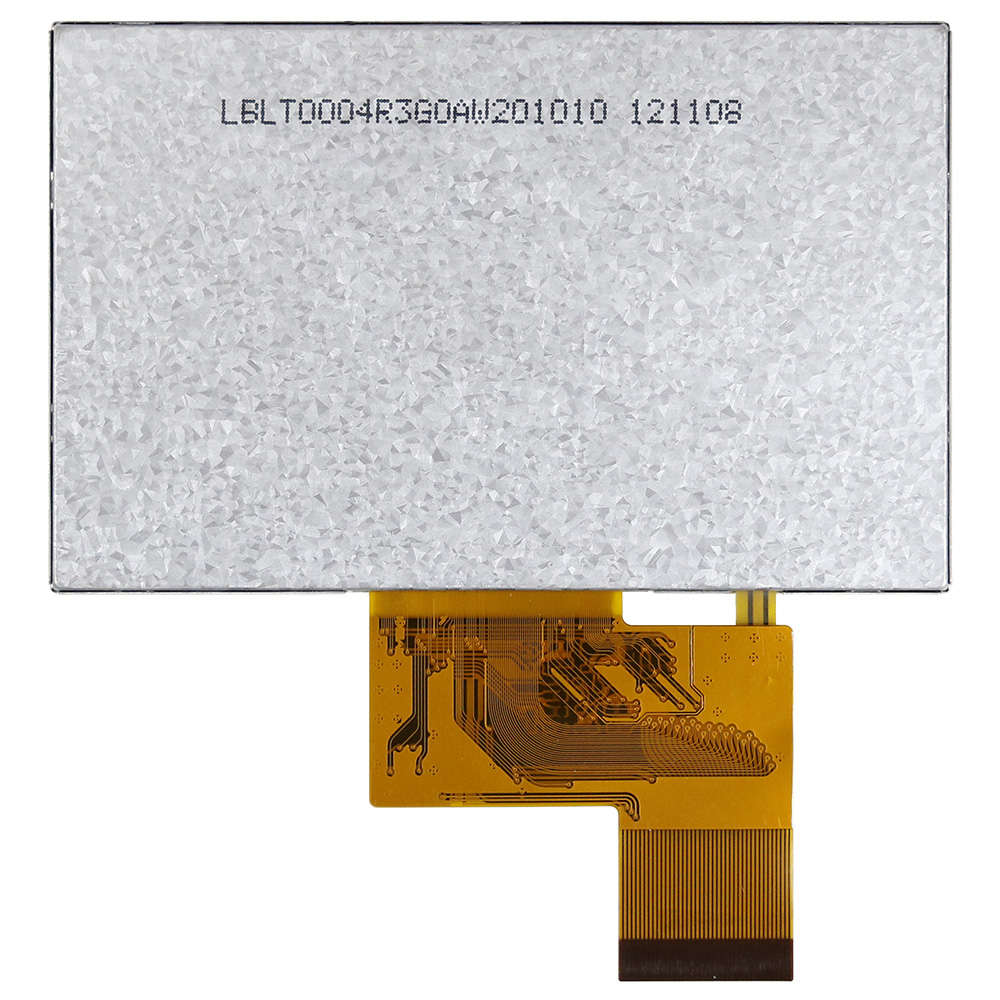

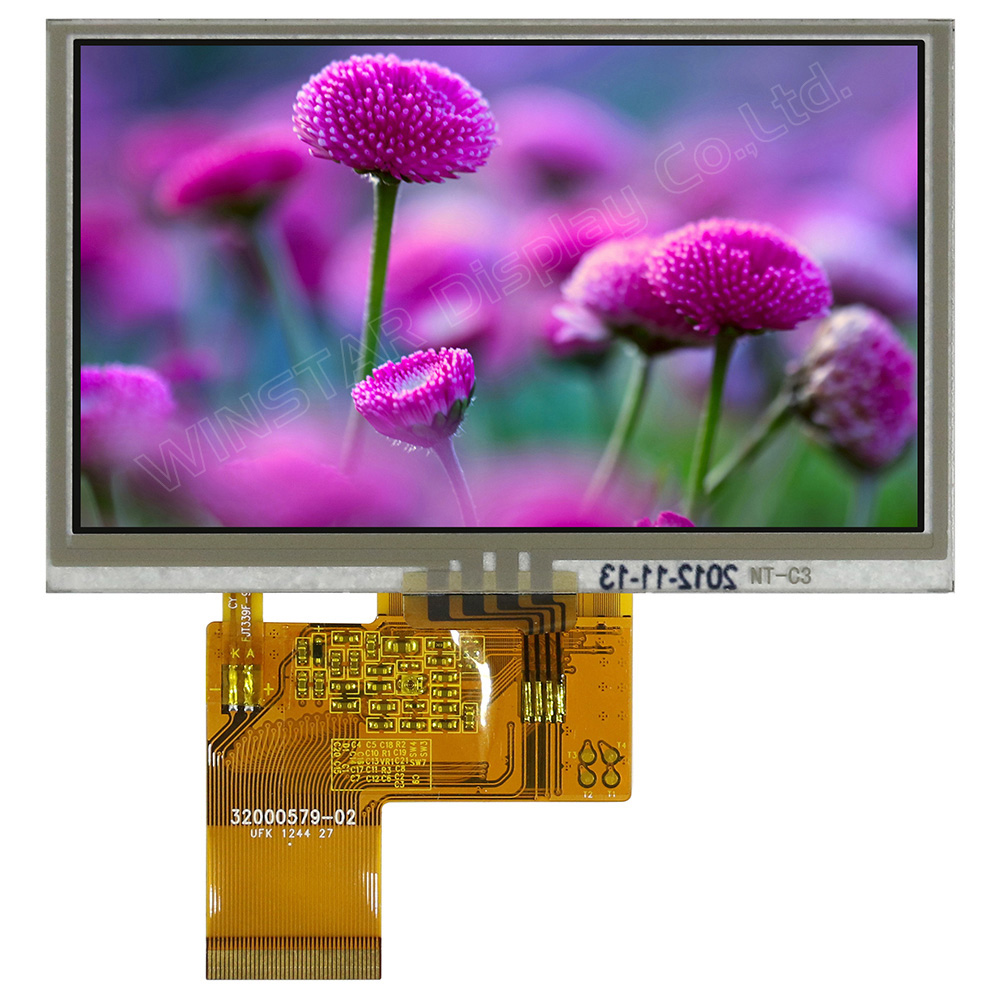

產品敘述
華凌光電 WF43GTIAEDNT0為4.3吋 TFT 中小型液晶螢幕模組含RTP電阻式觸控面板型號，此TFT液晶模組外觀尺寸為105.5 x 67.2mm, VA檢視區域尺寸為98.7×57.5 mm, AA有效區域尺寸為95.04 x 53.856 mm。此型號TFT LCD非常適合運用在工業設備、安全系統和手持設備...等，需要在高品質和彩色影像顯示中使用。

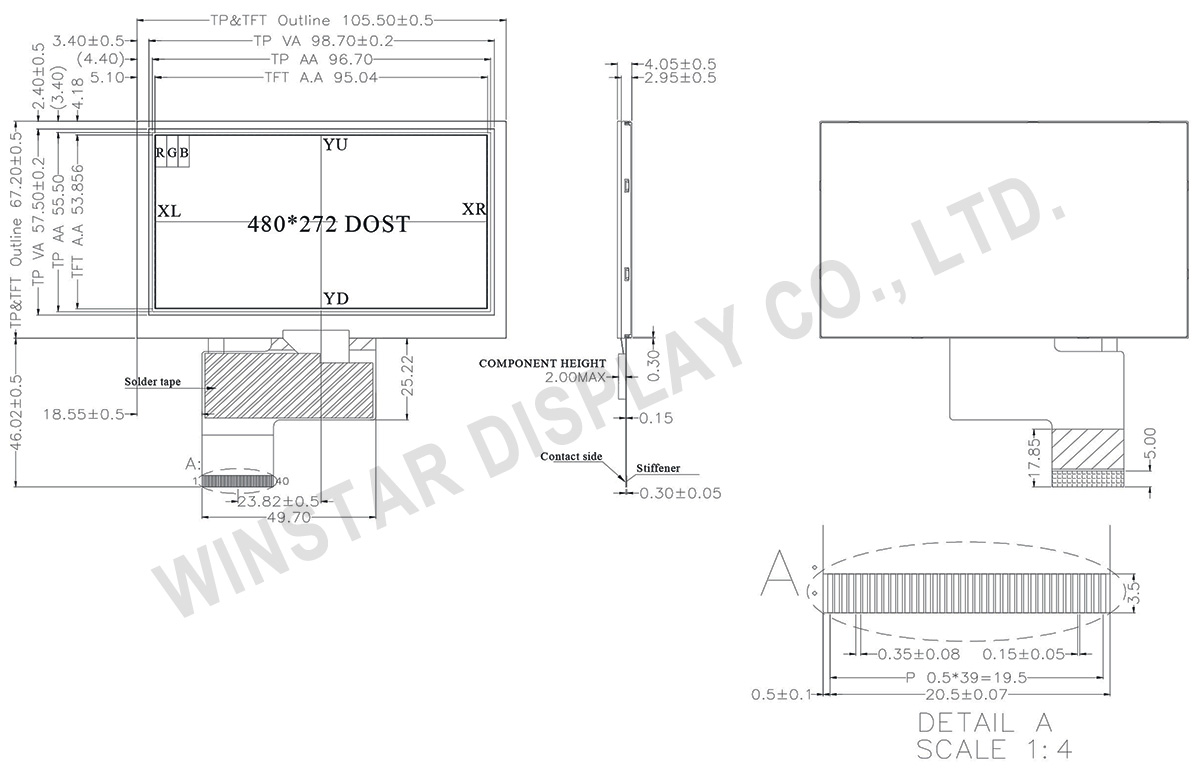

規格圖
產品規格
Pin功能定義
| Pin No. |
符號 |
功能說明 |
| 1 |
VLED- |
Power for LED backlight cathode |
| 2 |
VLED+ |
Power for LED backlight anode |
| 3 |
GND |
Power ground |
| 4 |
VCC |
Power voltage |
| 5 |
R0 |
Red data (LSB) |
| 6~11 |
R1~R6 |
Red data |
| 12 |
R7 |
Red data (MSB) |
| 13 |
G0 |
Green data (LSB) |
| 14~19 |
G1~G6 |
Green data |
| 20 |
G7 |
Green data (MSB) |
| 21 |
B0 |
Blue data (LSB) |
| 22~27 |
B1~B6 |
Blue data |
| 28 |
B7 |
Blue data (MSB) |
| 29 |
GND |
Power ground |
| 30 |
CLK |
Pixel clock |
| 31 |
DISP |
Display on/off |
| 32~33 |
NC |
No connection |
| 34 |
DE |
Data Enable |
| 35 |
NC |
No connection |
| 36 |
GND |
Power ground |
| 37 |
XR |
Right electrode |
| 38 |
YD |
Down electrode |
| 39 |
XL |
Left electrode |
| 40 |
YU |
Top electrode |
規格說明
| 項目 |
規格 |
單位 |
| 顯示尺寸(對角線) |
4.3 |
吋 |
| 點陣(解析度) |
480 × RGB × 272 (TFT) |
dots |
| 模組尺寸 |
105.5(W) × 67.2(H) × 4.05(D) |
mm |
| 有效區域 |
95.04 × 53.86 |
mm |
| 點間距 |
0.066 × 0.198 |
mm |
| LCD 類型 |
TFT, 平常白, 透射式 |
| 視角 |
12 o'clock |
| 灰階反轉 |
6 o'clock |
| TFT驅動IC |
ILI6480B |
| TFT介面 |
24-bit RGB |
| 長寬比 |
16:9 |
| 背光類型 |
LED, 正常白 |
| 觸控面板類型 |
RTP 電阻式觸控面板 |
| 表面 |
防眩光 (Anti-Glare) |
最大絕對額定值
| 項目 |
符號 |
最小值 |
典型值 |
最大值 |
單位 |
| 工作溫度 |
TOP |
-20 |
－ |
+70 |
℃ |
| 儲存溫度 |
TST |
-30 |
－ |
+80 |
℃ |
電氣特性
| 項目 |
符號 |
條件 |
最小值 |
典型值 |
最大值 |
單位 |
| 邏輯供電電壓 |
VCC |
－ |
3.0 |
3.3 |
3.5 |
V |
| 數字運算電流 |
Icc |
- |
- |
17 |
25 |
mA |
