產品敘述

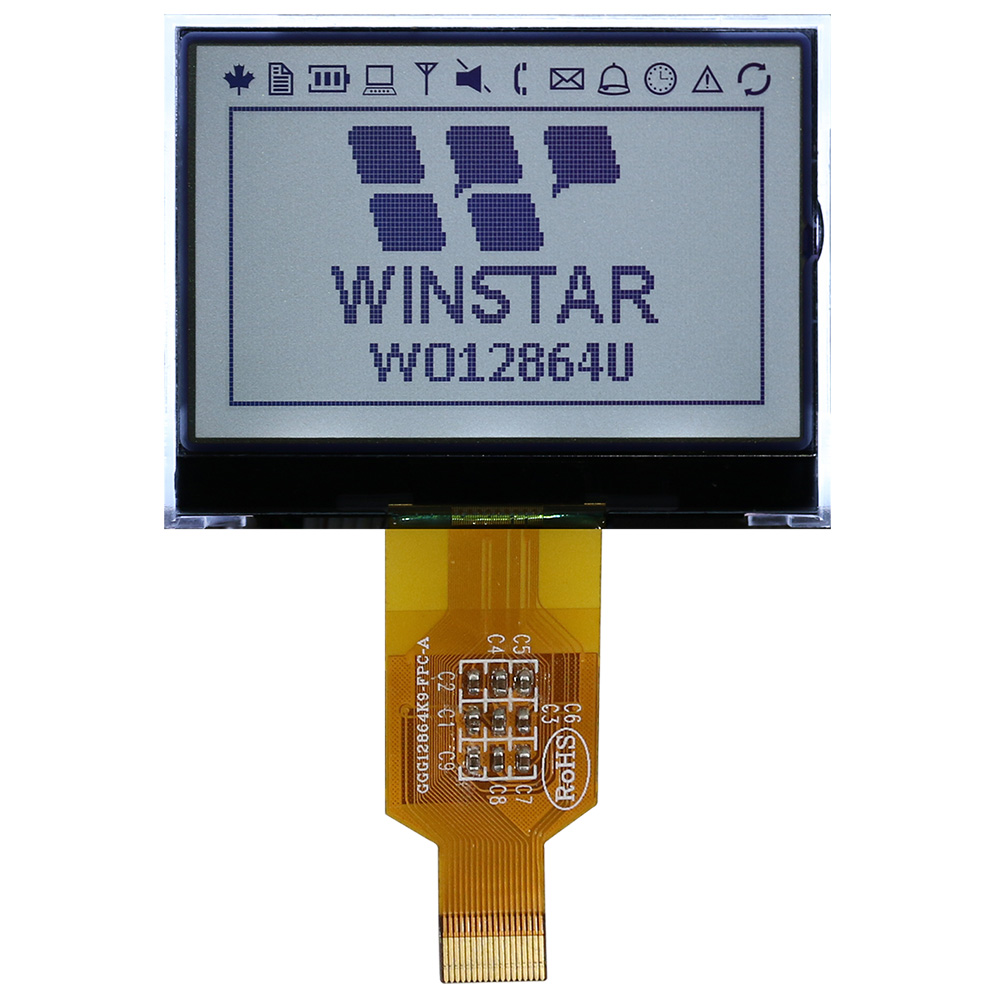

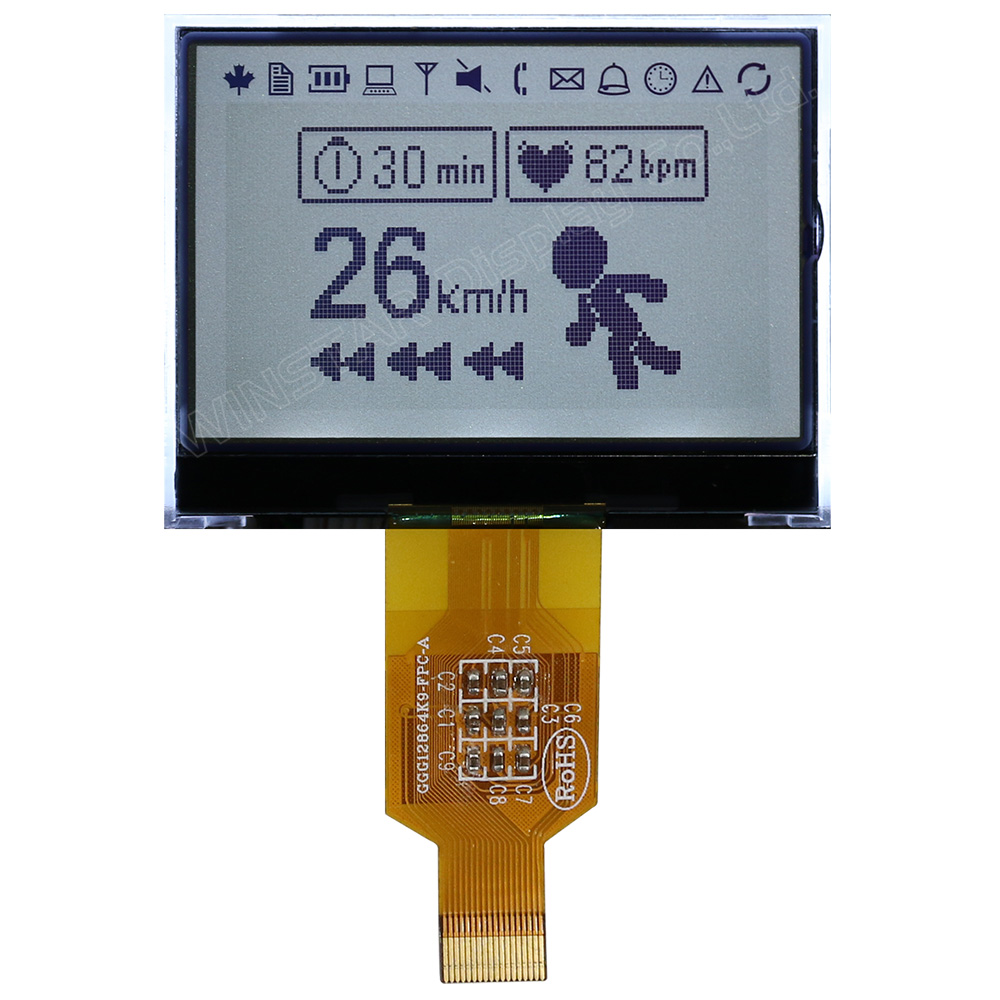

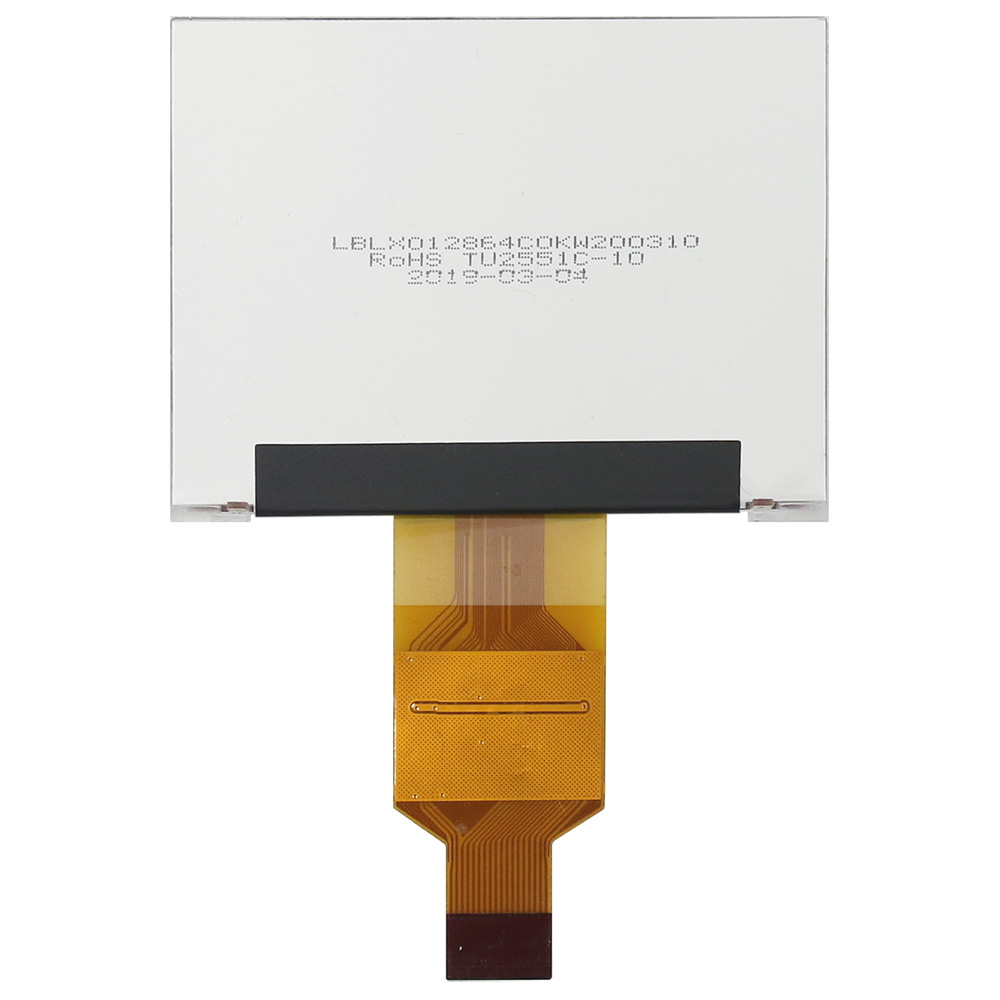

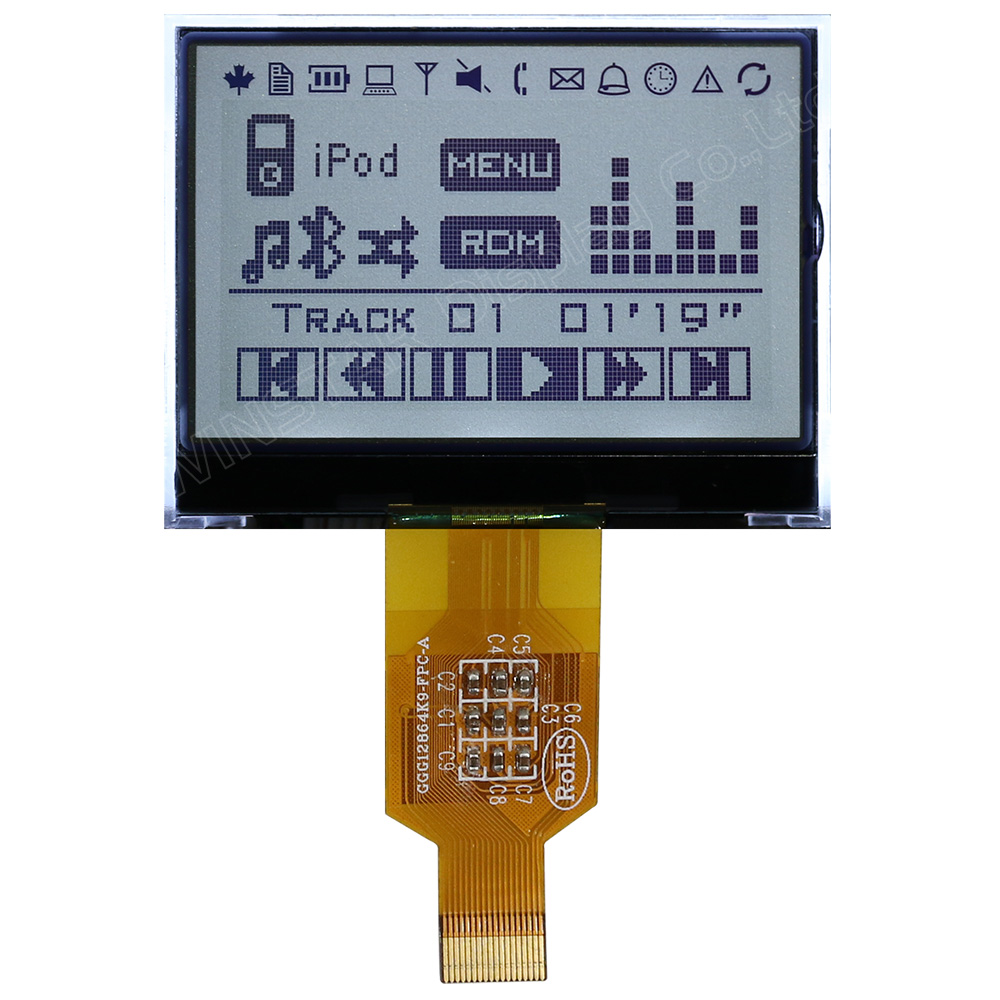

WO12864U 為一款 2.23 吋 128x64 COG 單色繪圖型 LCD 模組，搭載 ST7565P 控制器 IC。此模組採用 3.3V 邏輯電源，提供 6800 8-bit、8080 8-bit 並列介面及 4-line SPI 介面，可滿足各類嵌入式顯示應用需求。
模組外形尺寸為 58.2 x 44.7 x 3.9 mm，檢視區域為 52.0 x 33.5 mm，有效區域為 47.76 x 30.29 mm，採用 1/64 Duty、1/9 Bias 驅動方式。
提供 FSTN 正顯 LCD 搭配白色 LED 背光，亦可選擇無背光版本。如需其他 LCD 顯示模式或 LED 背光組合，請點選頁面上方 「產品詢問」 提出需求。

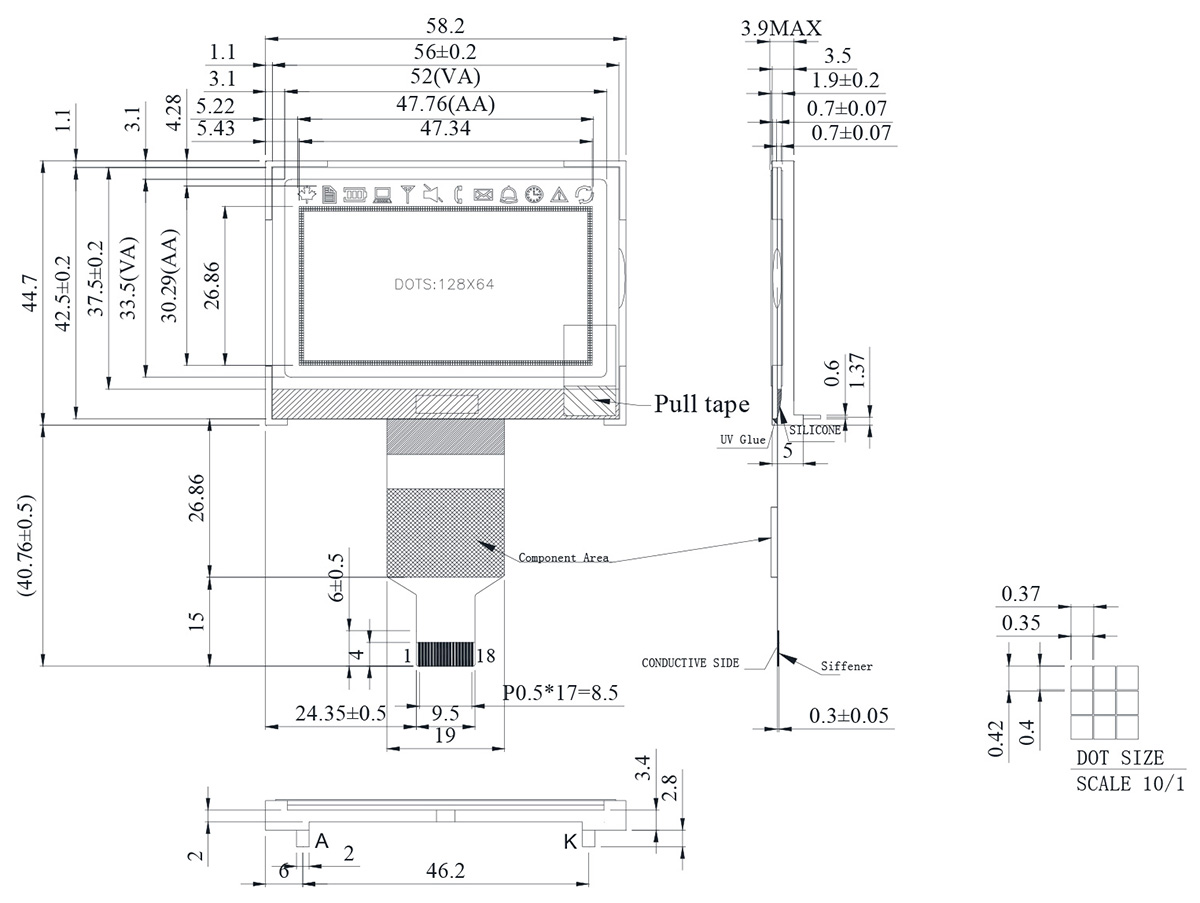

規格圖
產品規格
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 點陣數 | 128 × 64 | － |
| 模組尺寸 | 58.2 × 44.7 × 3.9(MAX) | mm |
| 檢視區域 | 52.0 × 33.5 | mm |
| 有效區域 | 47.76 × 30.29 | mm |
| 點大小 | 0.40 × 0.35 | mm |
| 點間距 | 0.42 × 0.37 | mm |
| 驅動方式 | 1/64 | |
| 背光類型 | LED | |
| IC | ST7565P | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -20 | － | +70 | ℃ |
| 儲存溫度 | TST | -30 | － | +80 | ℃ |
| 電源電壓 | VDD | -0.3 | － | 3.6 | V |
| 電源電壓 (標準VDD) | V0, VOUT | -0.3 | － | 14.5 | V |
| 電源電壓 (標準VDD) | V1, V2, V3, V4 | -0.3 | － | V0+0.3 | V |
電氣特性
| 項目 | 符號 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|---|
| 邏輯電源電壓 | VDD-VSS | － | 3.0 | － | 3.3 | V |
| LCD供電電壓 | VOP | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 8.3 － |
－ 8.5 － |
－ 8.7 － |
V V V |
| 輸入高電壓 | VIH | － | 0.8VDD | － | VDD | V |
| 輸入低電壓 | VIL | － | VSS | － | 0.2VDD | V |
| 輸出高電壓 | VOH | － | 0.8VDD | － | VDD | V |
| 輸出低電壓 | VOL | － | VDD | － | 0.2VDD | V |
| 供電電流 | IDD | VDD=3.3V | － | 1 | 2 | mA |
Pin功能定義
| Pin No. | 符號 | I/O | 說明 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | VDD | _ | Power supply pin for logic. | ||||||||||||
| 2 | VSS | _ | Ground pin, connected to 0V | ||||||||||||
| 3 | /CS1 | I | Chip select input pin. Interface access is enabled when CS1B is "L" and CB2 is "H" . When chip is on-active (CS1B="H" or CS2="L"), D[7:0] pins are high impedance. | ||||||||||||
| 4 | CS2 | ||||||||||||||
| 5 | /RES | I | Hardware reset input pin. When RSTB is "L", internal initialization is executed and the internal registers will be initialized. | ||||||||||||
| 6 | A0 | I | It determines whether the access is related to data or command. A0=“H”: Indicates that signals on D[7:0] are display data. A0=“L”: Indicates that signals on D[7:0] are command. |
||||||||||||
| 7 | R/W | I | Read/Write execution control pin. When PSB is "H",
RWR is not used in serial interface and should fix to "H" by VDD. |
||||||||||||
| 8 | E | I | Read/Write execution control pin. When PSB is "H",
ERD is not used in serial interface and should fix to "H" by VDD. |
||||||||||||
| 9-16 | D0-D7 | I/O | Data bus line | ||||||||||||
| 17 | C86 | I | C86 selects the microprocessor type in parallel interface mode.
Please refer to “APPLICATION NOTES” and “Microprocessor Interface” (Section 6) for detailed connection of the selected interface. |
||||||||||||
| 18 | P/S | I | PSB selects the interface type: Serial or Parallel. |
