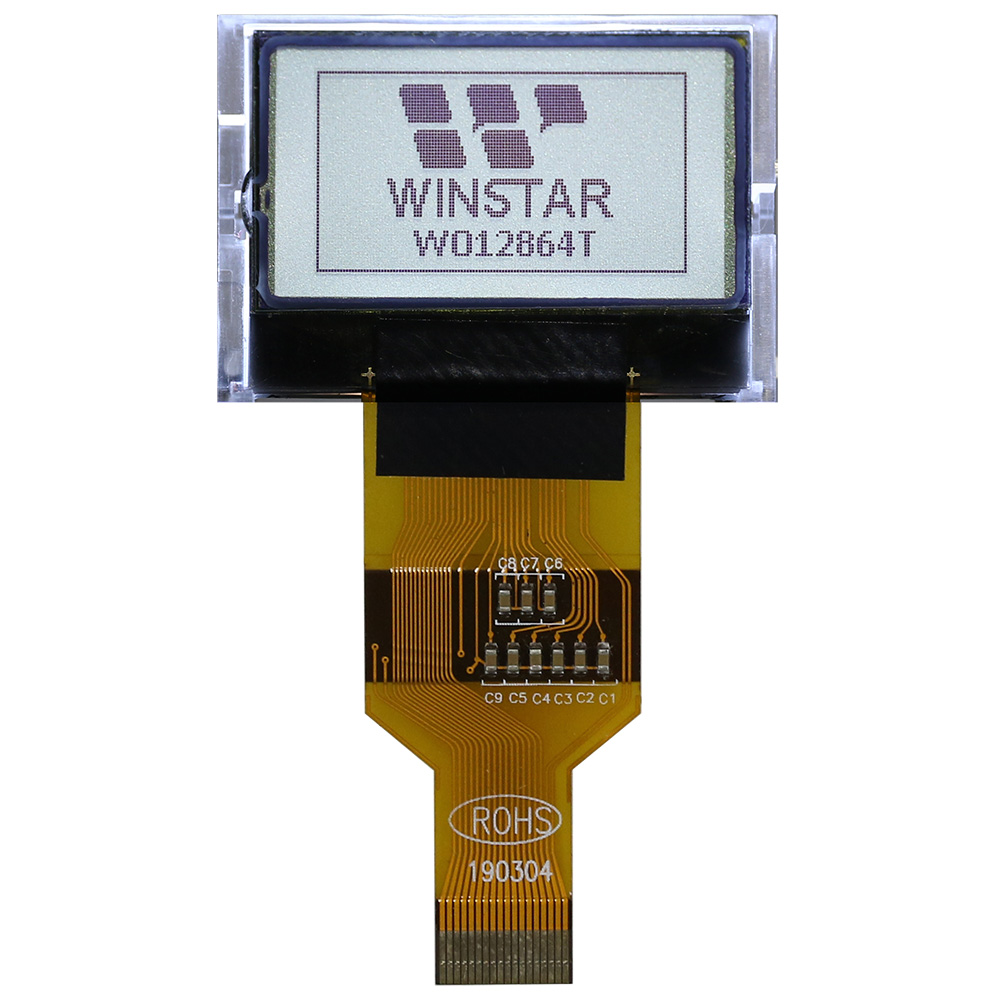

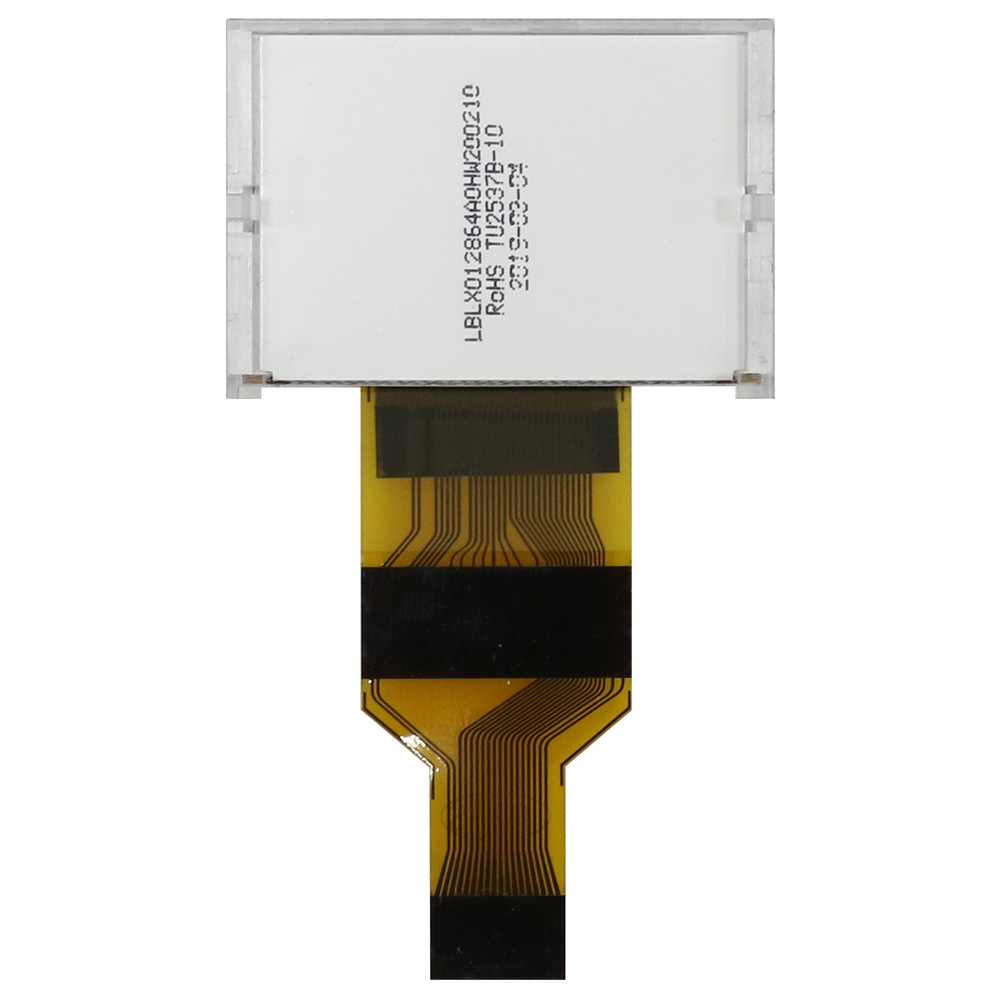

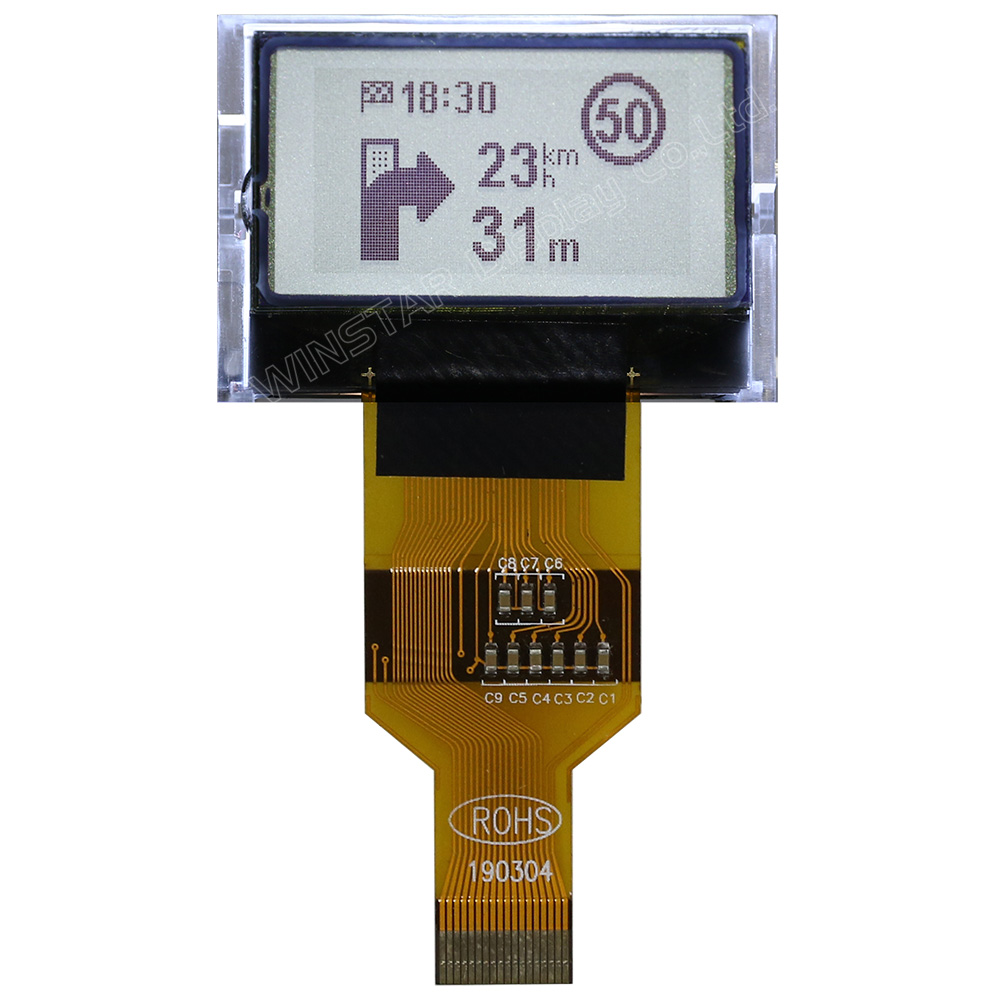

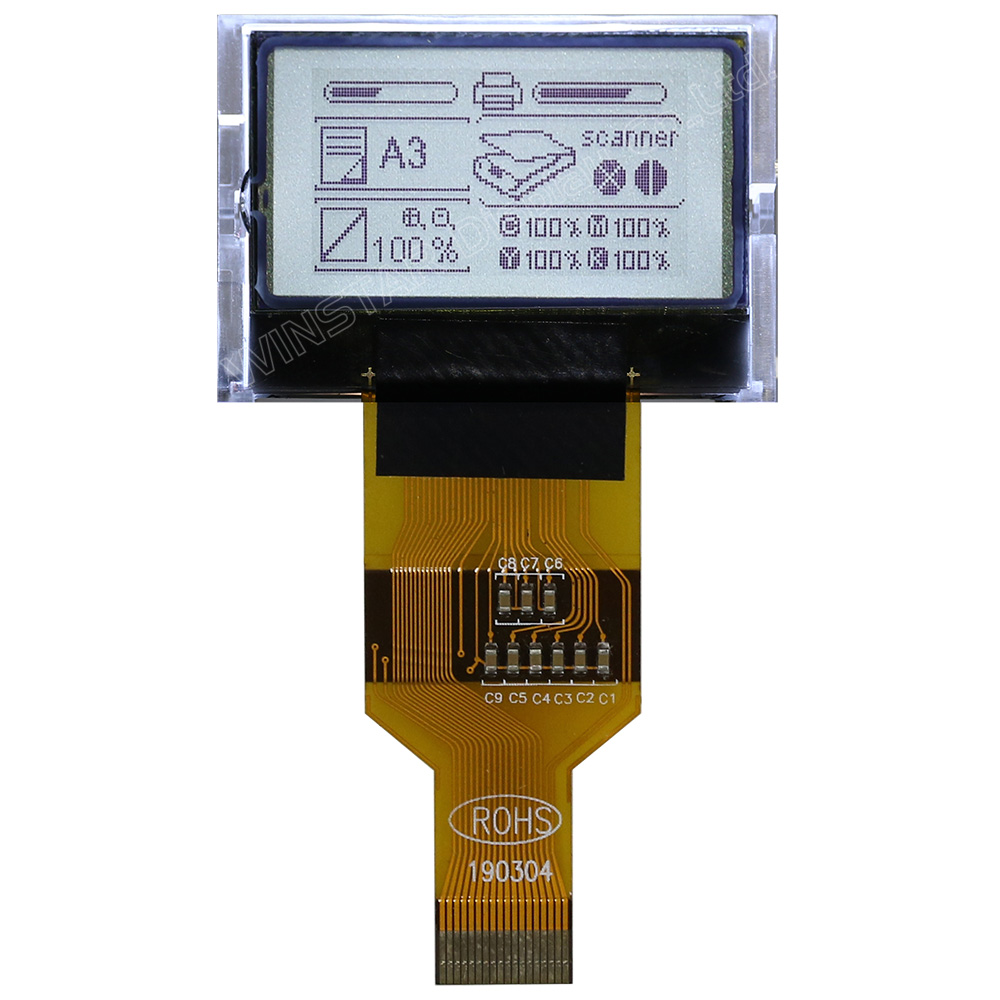

128x64 COG LCD 模組 (ST7565P)

型號 WO12864T

►COG LCD 顯示模組
►類型: 繪圖型
►結構: COG
►尺寸: 1.15吋
►128x64 點陣
►IC: ST7565P
►3.3V電源電壓
►1/65 duty cycle, 1/9 bias
►介面: 6800/8080/SPI

PDF下載

索取Demo Code 產品詢問

上一個產品回分類頁下一個產品

產品敘述

WO12864T是一款單色128x64點陣式COG繪圖型LCD液晶顯示器模組。此款COG LCD模組內建ST7565P IC, 支援 8-bit 6800, 8-bit 8080 平行介面與4線SPI串列介面。WO12864T的模組外觀尺寸與WX12864T2相同，但是兩者VA區尺寸與AA區尺寸稍微有些差異，驅動電壓同樣都是3.3V (VDD)，VOP同樣是9.1V，主要電氣特性相同。WO12864T是TAB結構WX12864T2的替代方案，此款型號的TAB IC已經停產，原本使用TAB 結構WX12864T2產品應用建議可以改用此款COG 結構WO12864T替代。

WO12864T的工作溫度是-20℃至+70℃，儲存溫度-30℃至+80℃。WO12864T型號目前有FSTN positive玻璃可供選擇，搭配LED白光，如有需求其他LCD或是LED背光組合可與我們聯繫。

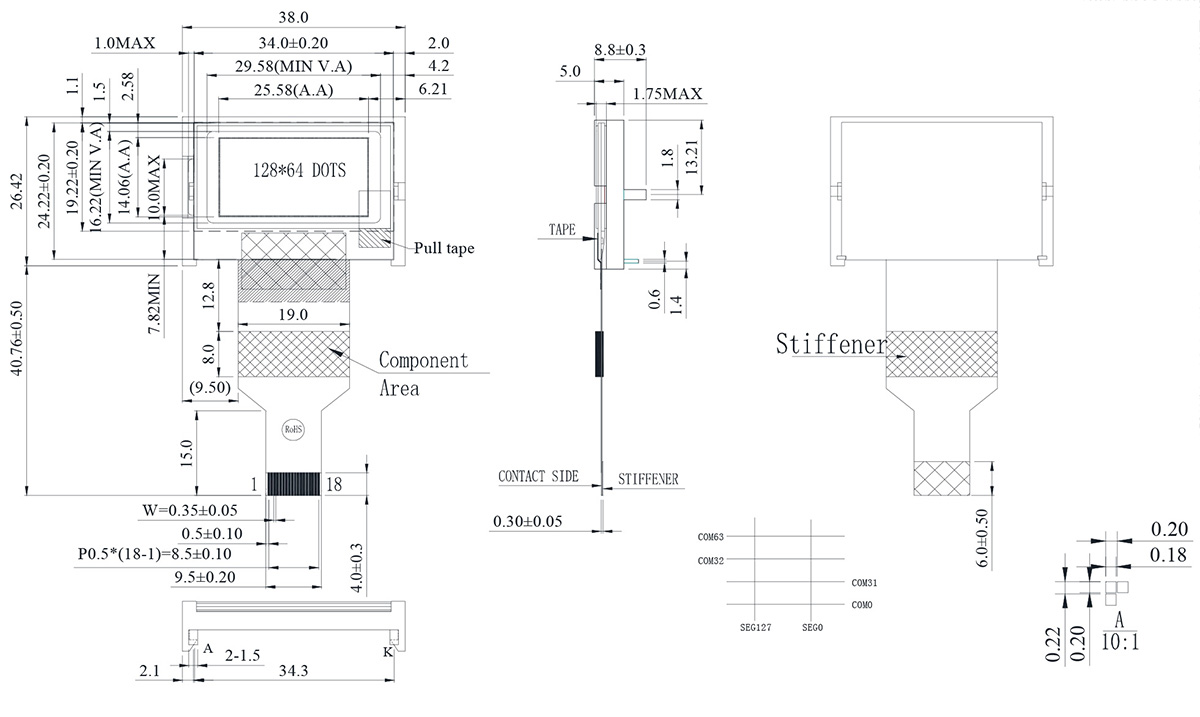

規格圖

128x64 Chip on Glass LCD (ST7565P) - WO12864T

產品規格

Pin功能定義

Pin No.

符號

I/O

說明

VDD

Power supply pin for logic.

VSS

Ground pin, connected to 0V

/CS1

Chip select input pin. Interface access is enabled when CS1B is "L" and CB2 is "H". When chip is on-active (CS1B="H" or CS2="L"), D[7:0] pins are high impedance.

CS2

/RES

Hardware reset input pin. When RSTB is "L", internal initialization is executed and the internal registers will be initialized.

It determines whether the access is related to data or command.
A0="H": Indicates that signals on D[7:0] are display data.
A0="L": Indicates that signals on D[7:0] are command.

R/W

Read/Write execution control pin. When PSB is "H",
RWR is not used in serial interface and should fix to "H" by VDD.

C86	MPU Type	RWR	說明
H	6800 series	R/W	Read/Write control input pin. R/W="H":read R/W="L":write.
L	8080 series	/WR	Write enable input pin. Signals on D[7:0] will be latched at the rising edge of /WR signal.

Read/Write execution control pin. When PSB is "H",

C86	MPU Type	ERD	說明
H	6800 series	E	Read/Write control input pin. R/W="H": When E is "H", D[7:0] are in output mode. R/W="L": Signals on D[7:0] are latched at the falling edge of E signal
L	8080 series	/RD	Read enable input pin. When /RD is "L", D[7:0] are in output mode.

ERD is not used in serial interface and should fix to "H" by VDD.

9-16

D0-D7

I/O

Data bus line

C86

C86 selects the microprocessor type in parallel interface mode.

PSB	C86	Selected Interface
"H"	"H"	Parallel 6800 Series MPU Interface
"H"	"L"	Parallel 8080 Series MPU Interface
"L"	"X"	Serial 4-Line SPI Interface

Please refer to "APPLICATION NOTES" and "Microprocessor Interface" (Section 6) for detailed connection of the selected interface.

P/S

PSB selects the interface type: Serial or Parallel.

規格說明

項目	規格	單位
點陣(解析度)	128 × 64	－
模組尺寸	38.0 × 26.42 × 8.8	mm
檢視區域	29.58 × 16.22	mm
有效區域	25.58 × 14.06	mm
點大小	0.18 × 0.20	mm
點間距	0.20 × 0.22	mm
驅動方式	1/65 DUTY,1/9 BIAS
背光類型	LED
IC	ST7565P

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	T_OP	-20	－	+70	℃
儲存溫度	T_ST	-30	－	+80	℃
電源電壓	VDD	-0.3	－	3.6	V
電源電壓 (標準VDD)	V0, VOUT	-0.3	－	14.5	V
電源電壓 (標準VDD)	V1, V2, V3, V4	-0.3	－	V0+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	V_DD-V_SS	－	3.0	－	3.3	V
LCD供電電壓	V_OP	Ta=-20℃ Ta=25℃ Ta=70℃	－ 8.9 －	－ 9.1 －	－ 9.3 －	V V V
輸入高電壓	V_IH	－	0.8 V_DD	－	V_DD	V
輸入低電壓	V_IL	－	Vss	－	0.2 V_DD	V
輸出高電壓	V_OH	－	0.8 V_DD	－	V_DD	V
輸出低電壓	V_OL	－	Vss	－	0.2 V_DD	V
供電電流	I_DD	V_DD=3.3V	－	－	2.0	mA
