首頁 產品介紹 LCD顯示器 字元型液晶模組 WH2402A

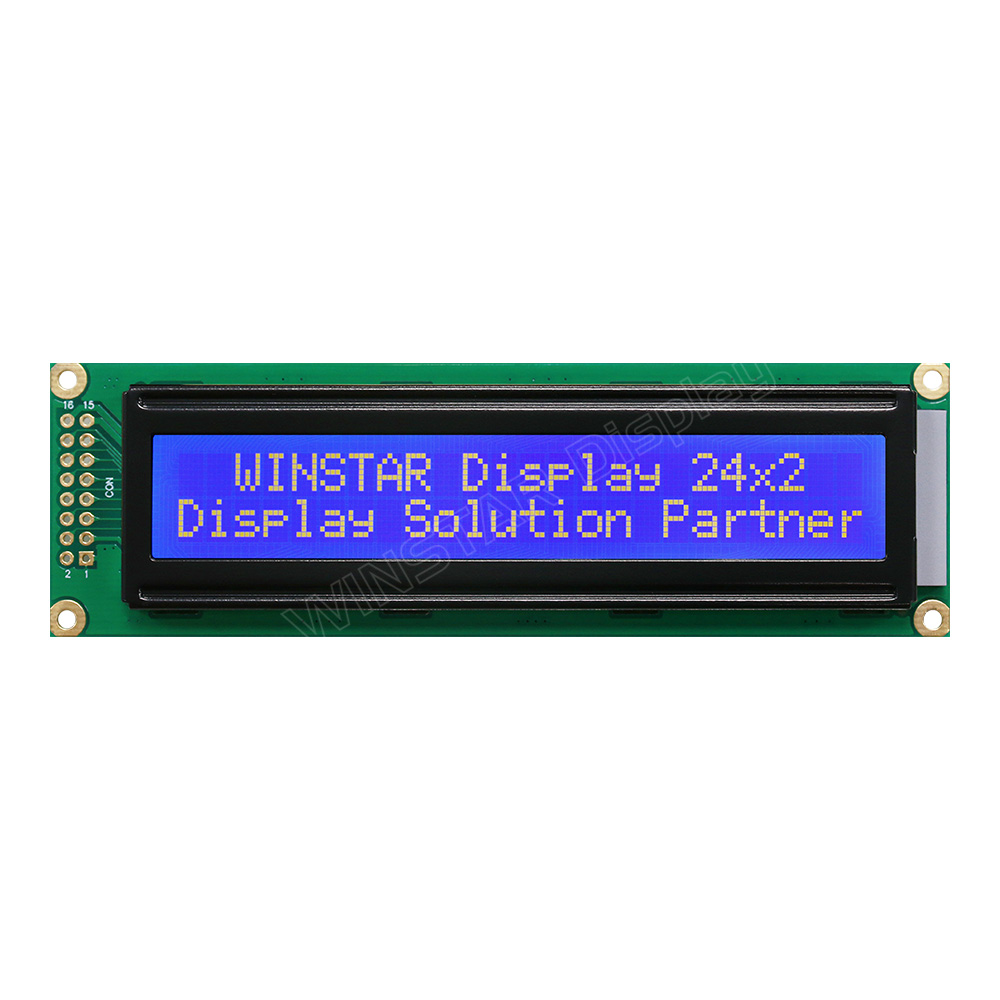

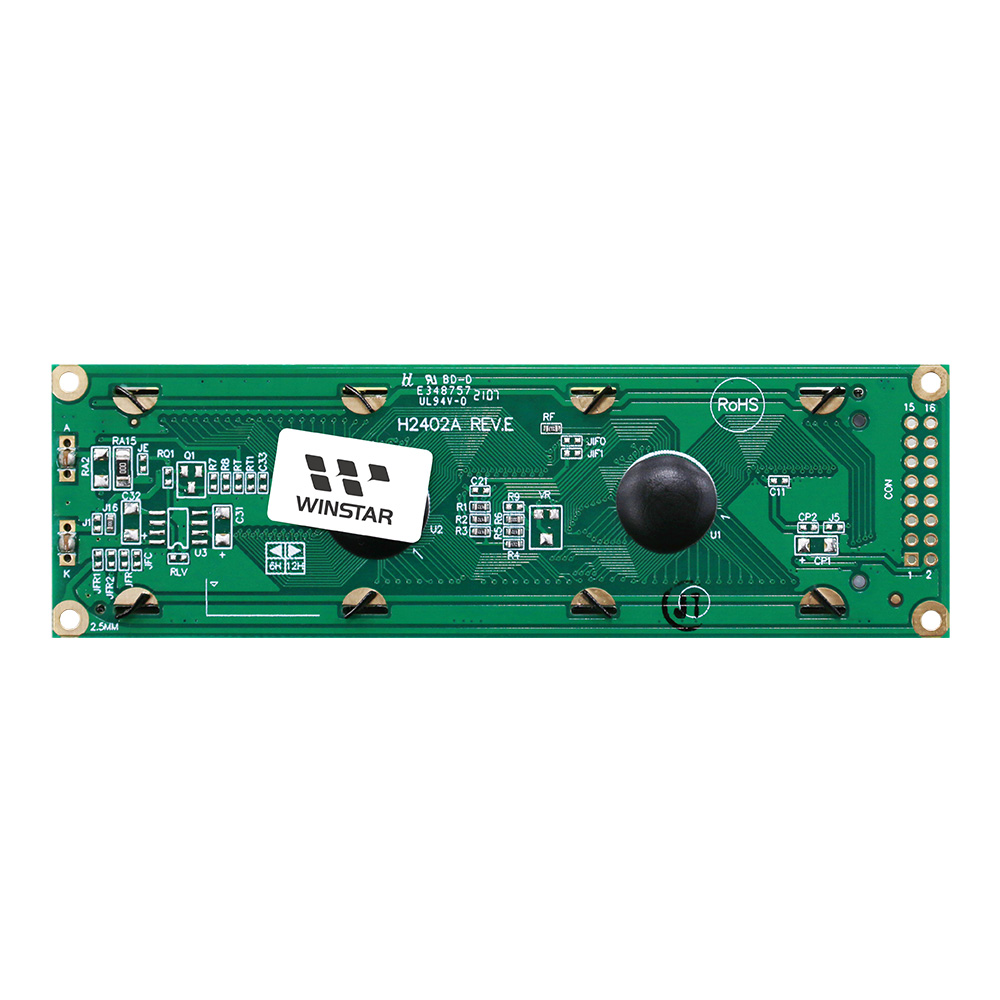

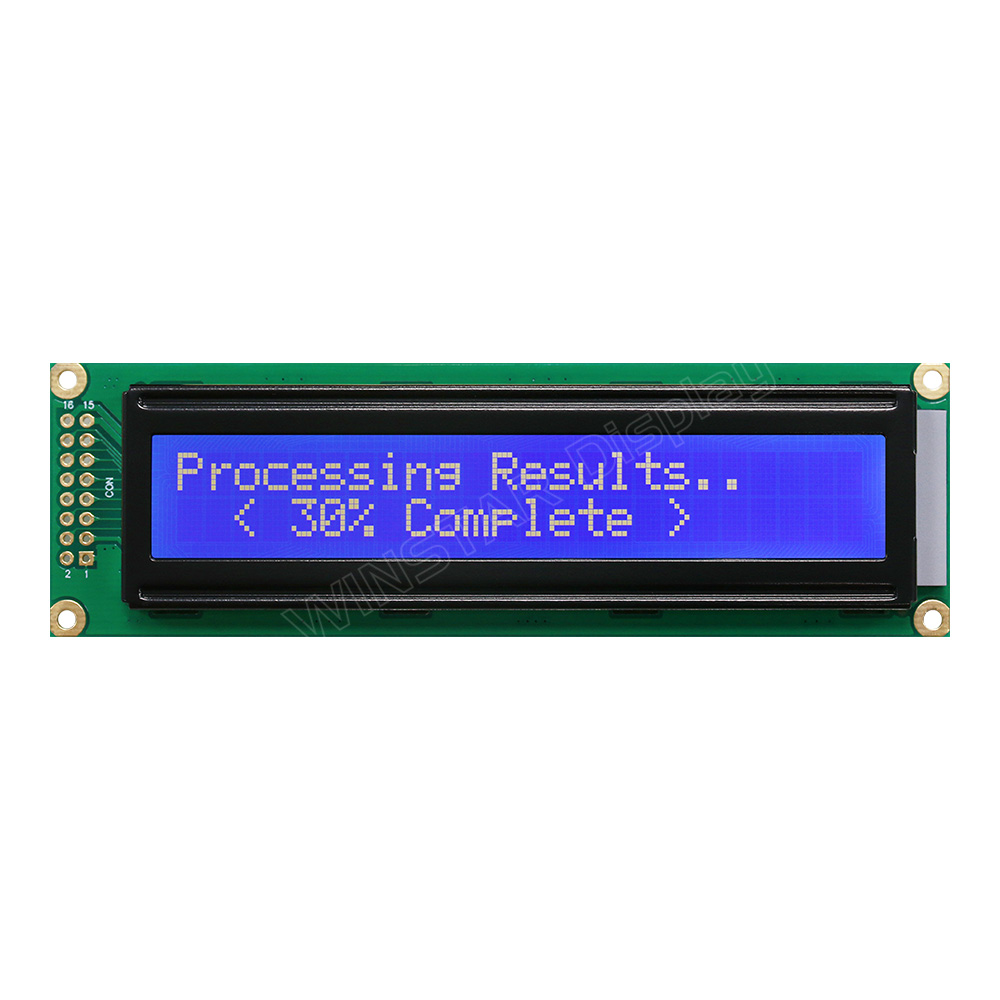

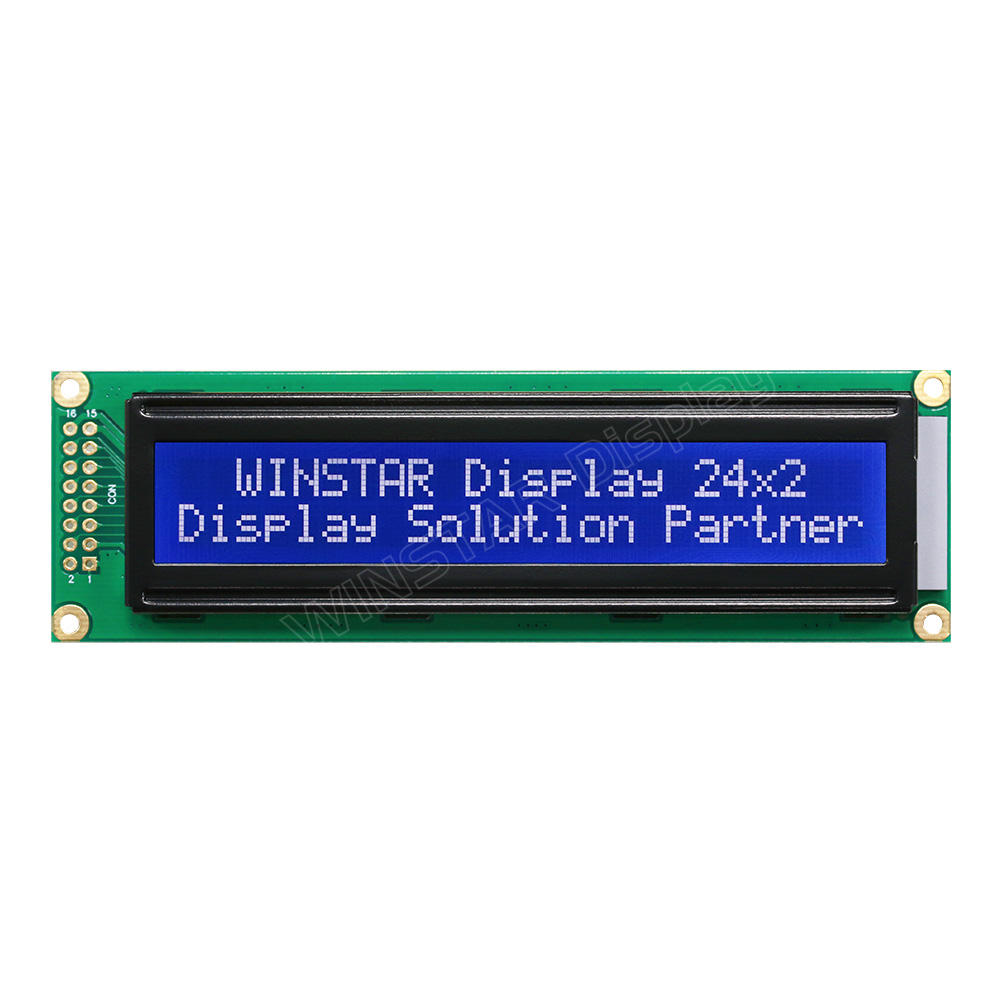

24x2字元型液晶模組

型號 WH2402A

►24x2 字元型液晶模組
►類型 : 字元型
►結構 : COB
►尺寸 : 3.51吋
►24字x2行
►5x8 點陣(含游標)
►預設5V電源電壓 (可選3V)
►當用3V時,負壓只能供給3V
►1/16 duty cycle
►LED 由 PIN1, PIN2, PIN15, PIN16 或 A 和 K 驅動
►預設6800介面(ST7066 IC),可選SPI或I2C介面(RW1063 IC)

產品敘述

WH2402A是一款24x2字元型液晶顯示器模組,此款的LCD面板有多種選擇,例如:正顯灰色、正顯黃綠色、負顯藍色、還有正顯與負顯FSTN面板。WH2402A內建ST7066 IC,5V電壓驅動,也可改用負壓3V驅動,預設介面為6800 4-bit/8-bit接口,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光背光。LED可由PIN1, PIN2, PIN15, PIN16 或是A/ K腳驅動。

WH2402A 有不同介面可供選擇, 細節如下:
►WH2402A : 6800 介面(ST7066 IC)
►WH2402A1 : SPI 介面 (RW1063 IC)

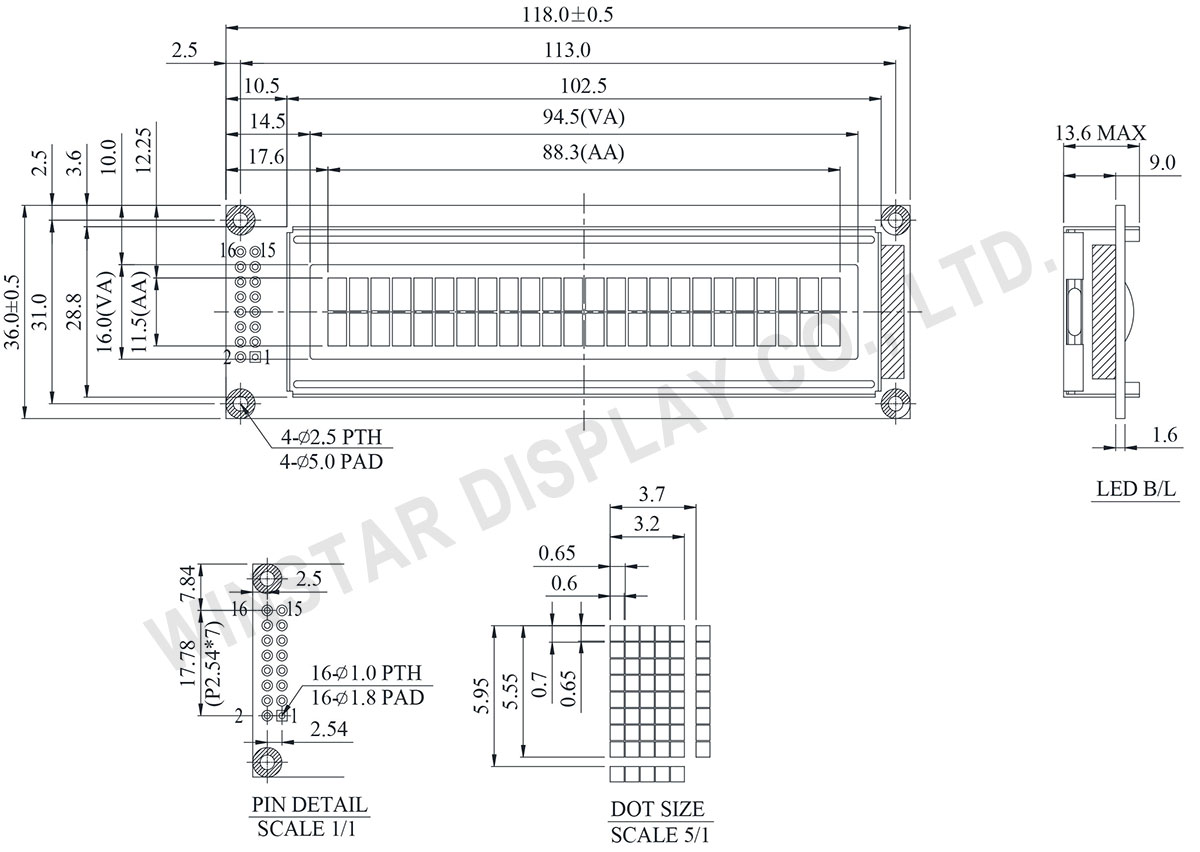

規格圖

Winstar WH2402A - LCD 24x2, Display LCD 24x2, LCD Display 24x2
Data source ref:WH2402A-TFH-CT#

產品規格

Pin功能定義

Pin No. 符號 Level 說明
1 VSS 0V Ground
2 VDD 5.0V Supply Voltage for logic
3 VO (Variable) Operating voltage for LCD
4 RS H/L H: DATA, L: Instruction code
5 R/W H/L H: Read  L: Write
6 E H,H→L Chip enable signal
7 DB0 H/L Data bus line
8 DB1 H/L Data bus line
9 DB2 H/L Data bus line
10 DB3 H/L Data bus line
11 DB4 H/L Data bus line
12 DB5 H/L Data bus line
13 DB6 H/L Data bus line
14 DB7 H/L Data bus line
15 A Power supply for LED backlight ( + )
16 K Power supply for LED backlight( - )

規格說明

項目 標準尺寸 單位
字元數 24 字元 x 2 行
模組尺寸 118.0 x 36.0 x 13.6 (MAX) mm
檢視區域 94.5 x 16.0 mm
有效區域 88.3 x 11.5 mm
點大小 0.60 x 0.65 mm
點間距 0.65 x 0.70 mm
字元大小 3.2 x 5.55 mm
字元間距 3.7 x 5.95 mm
驅動方式 1/16
背光類型 LED
IC ST7066U
介面 6800

最大絕對額定值

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 +70
儲存溫度 TST -30 +80
輸入電壓 VI VSS VDD V
邏輯電源電壓 VDD-VSS -0.3 7 V
LCD電源電壓 VDD-Vo -0.3 13 V

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS 4.5 5.0 5.5 V
LCD電源電壓 VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

4.2
3.8

4.35
5.5
4.5
V
V
V
輸入高電壓 VIH 0.7VDD VDD V
輸入低電壓 VIL VSS 0.6 V
輸出高電壓 VOH 3.9 VDD V
輸出低電壓 VOL 0 0.4 V
供電電流 IDD VDD=5.0V 1.0 1.2 1.5 mA
