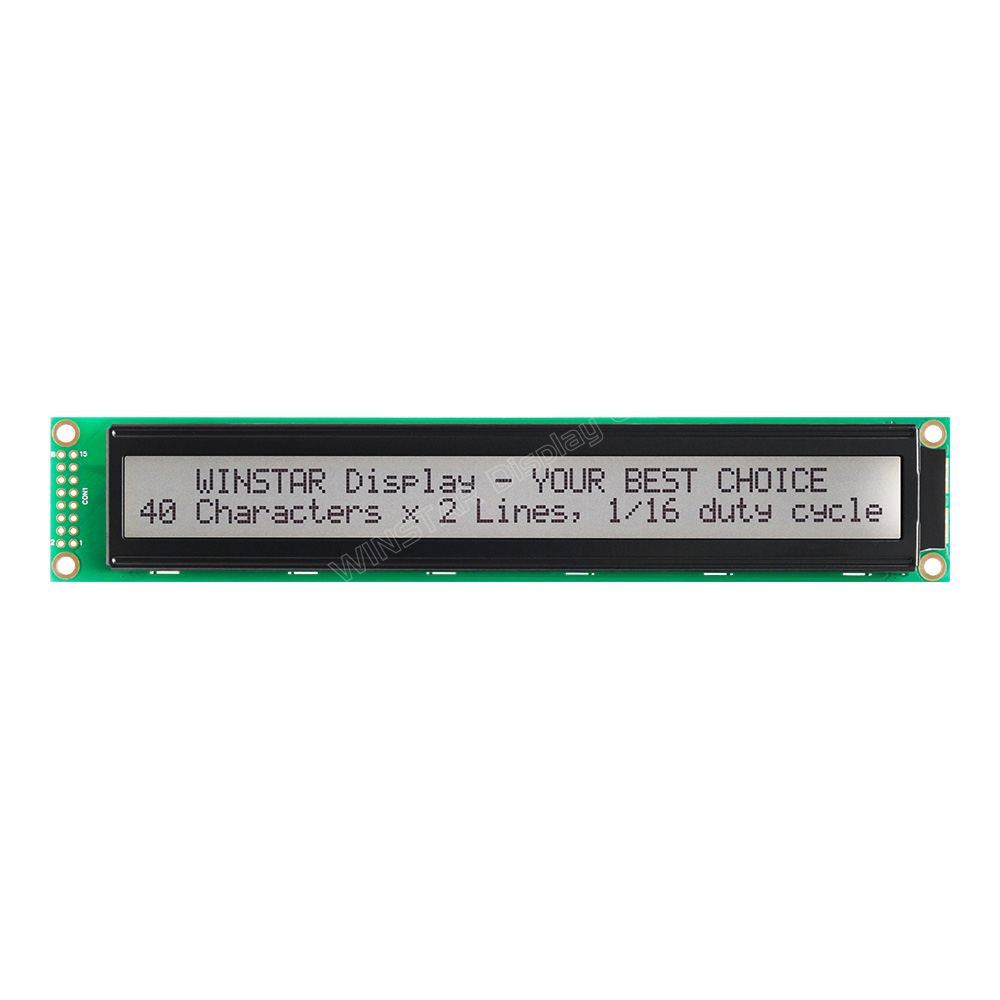

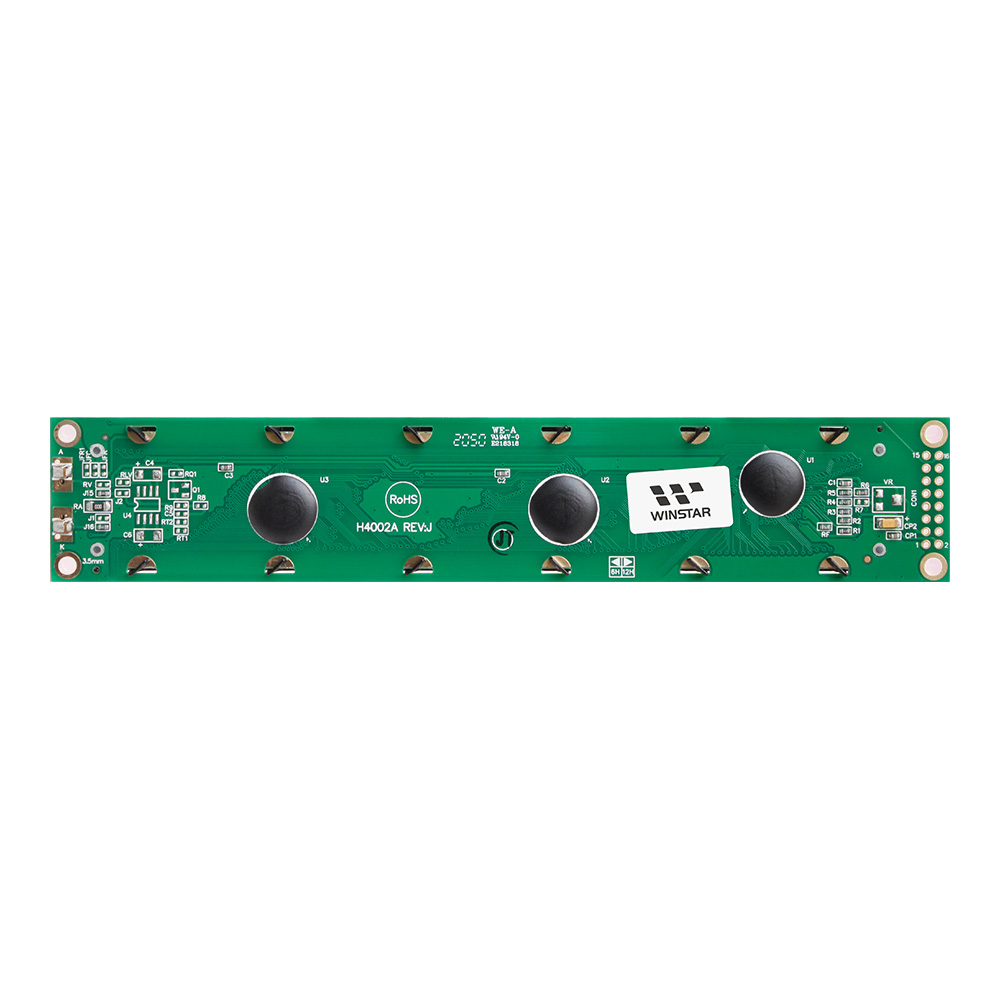

5.82 吋 40x2 字元型 LCD 顯示器

型號 WH4002A

►40x2字元型顯示模組
►類型 : 字元型
►結構 : COB
►尺寸 : 5.82吋
►40字x2行
►5x8 點陣(含游標)
►預設5V電源電壓 (可選3V)
►當用3V時，負壓只能供給3V
►1/16 duty cycle
►LED 由 PIN1, PIN2, PIN15, PIN16 或 A 和 K 驅動
►預設6800介面(ST7066 IC),可選SPI或I2C介面(RW1063 IC)

規格下載

索取Demo Code

產品詢問

上一個產品回分類頁下一個產品

產品敘述

WH4002A 是一款 5.82 吋 40x2 字元型 LCD 顯示器模組，每行可顯示 40 個字元，共 2 行，採用 5x8 點陣字元格式。模組尺寸為 182.0 x 33.5 x 13.6 mm，可視區域為 154.4 x 16.5 mm。

WH4002A 內建 ST7066 控制器 IC，預設支援 6800 4/8-bit 並列介面。模組工作電壓為 5V，另有 3V 版本可選；負電壓選項僅適用於 3V 版本。

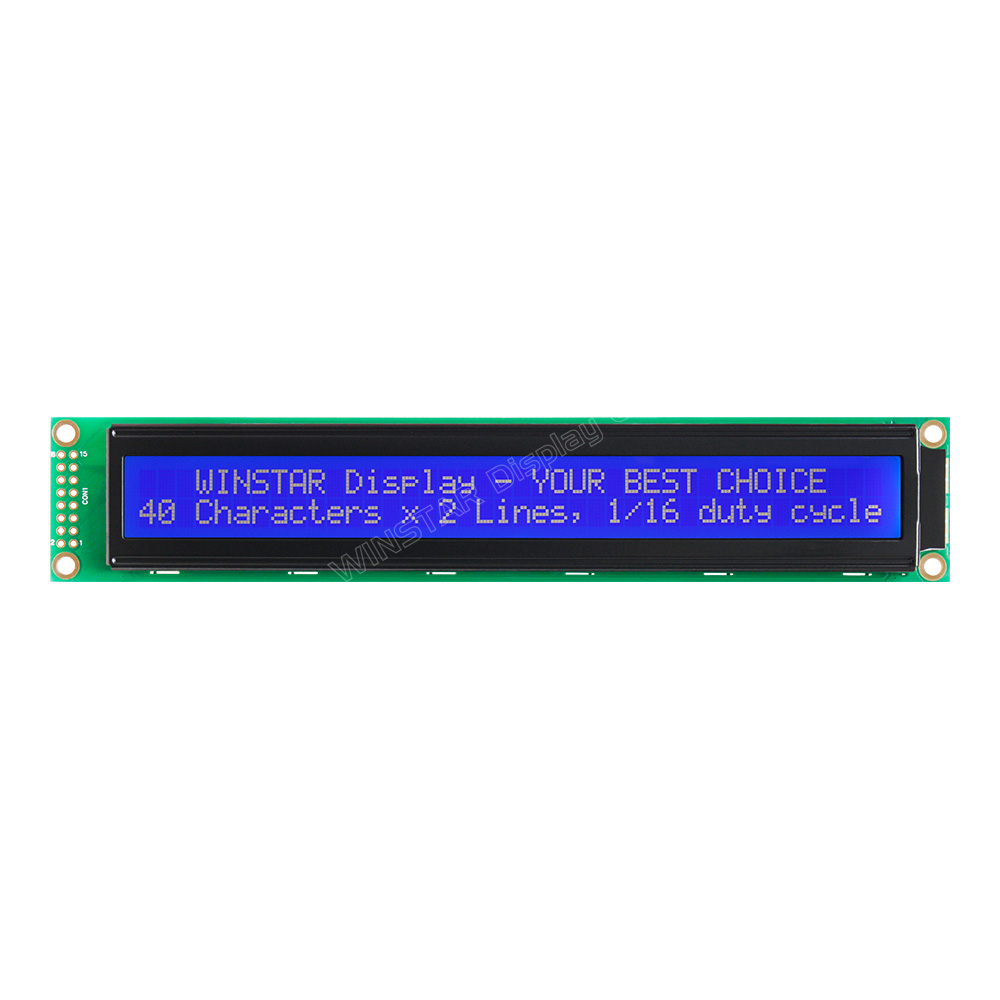

LCD 提供多種顯示配置，包括正顯灰色、正顯黃綠色、負顯藍色，以及正顯或負顯 FSTN。LED 背光可選黃綠光、藍光、綠光、白光、琥珀光及紅光。LED 背光透過 Pin 15/16（A/K） 連接。模組工作溫度範圍為 -20°C 至 +70°C，儲存溫度範圍為 -30°C 至 +80°C。

ST7066 控制器提供多種字元字型，包括英文／日文、英文／西歐語系、英文／北歐語系，以及英文／西里爾字母（俄文），可依不同語系需求選擇。

WH4002A 系列提供以下介面版本：

WH4002A：6800 4/8-bit 並列介面（ST7066 IC）— WH4002A 40x2 LCD 規格書
WH4002A1：SPI 介面（RW1063 IC）— WH4002A1 40x2 LCD 規格書
WH4002A2：I2C 介面（RW1063 IC）— WH4002A2 40x2 LCD 規格書

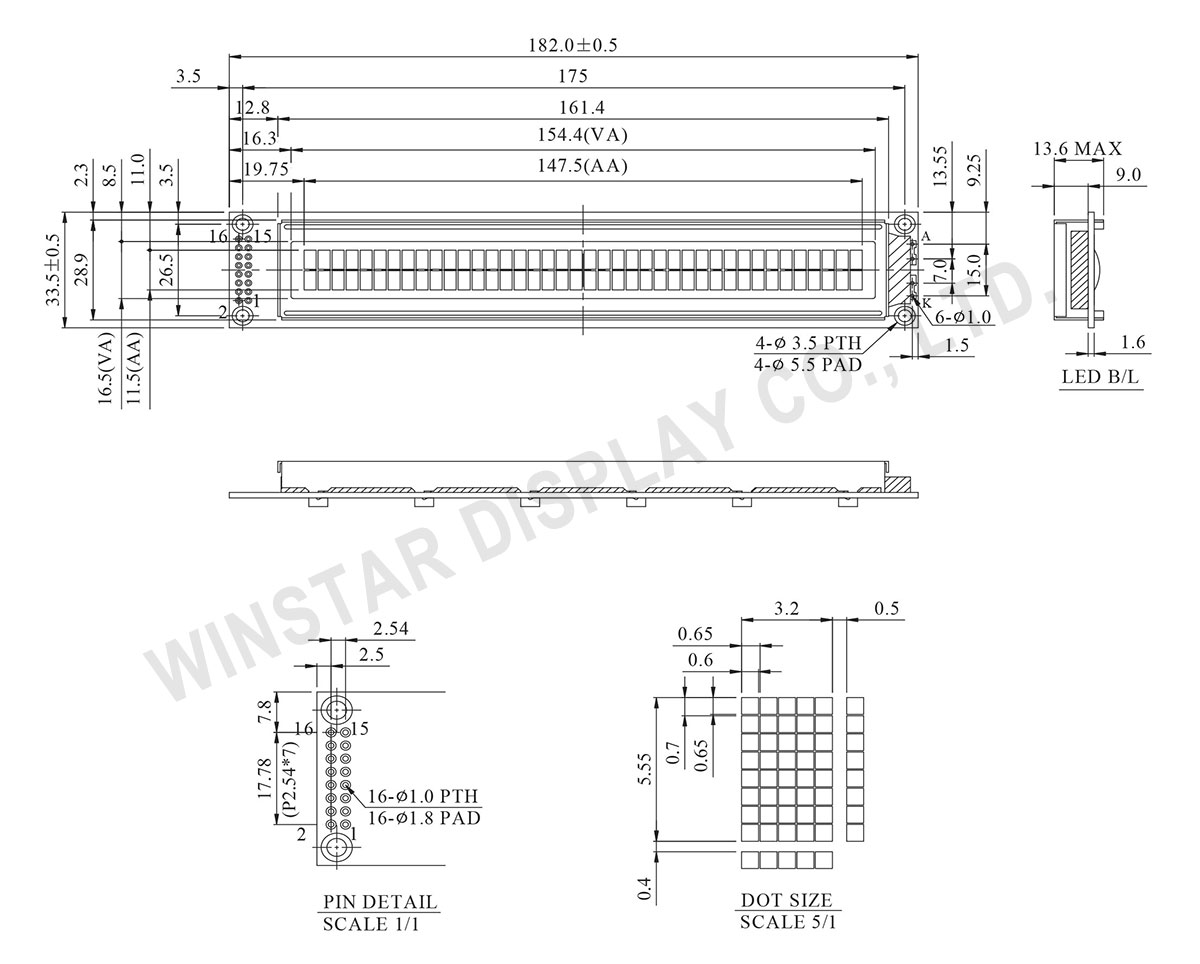

規格圖

WH4002A Character Display LCD 40x2, LCD 40x2, 40x2 LCD, 40x2 LCD Display, Display 40x2

Data source ref:WH4002A-TFH-ET#

產品規格

規格說明

項目	標準尺寸	單位
字元數	40 字元 x 2 行	－
模組尺寸	182.0 x 33.5 x 13.6 (MAX)	mm
檢視區域	154.4 x 16.5	mm
有效區域	147.5 x 11.5	mm
點大小	0.60 x 0.65	mm
點間距	0.65 x 0.70	mm
字元大小	3.2 x 5.55	mm
字元間距	3.7 x 5.95	mm
驅動方式	1/16
背光類型	LED
IC	ST7066U
介面	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	VSS	－	VDD	V
邏輯電源電壓	VDD-VSS	-0.3	－	7	V
LCD電源電壓	VDD-Vo	-0.3	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.4 3.8	－ 4.5 －	5.3 4.6 －	V V V
輸入高電壓	VIH	－	0.7VDD	－	VDD	V
輸入低電壓	VIL	－	VSS	－	0.6	V
輸出高電壓	VOH	－	3.9	－	VDD	V
輸出低電壓	VOL	－	0	－	0.4	V
供電電流	IDD	VDD=5.0V	1.0	1.2	1.5	mA

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	VO	(Variable)	Operating voltage for LCD
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read L: Write
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	A	－	Power supply for B/L +
16	K	－	Power supply for B/L -
