首頁 產品介紹 LCD顯示器 字元型液晶模組 WH4004A1

40x4字元型液晶模組

型號 WH4004A1

►字元型LCD 40x4
►類型 : 字元型

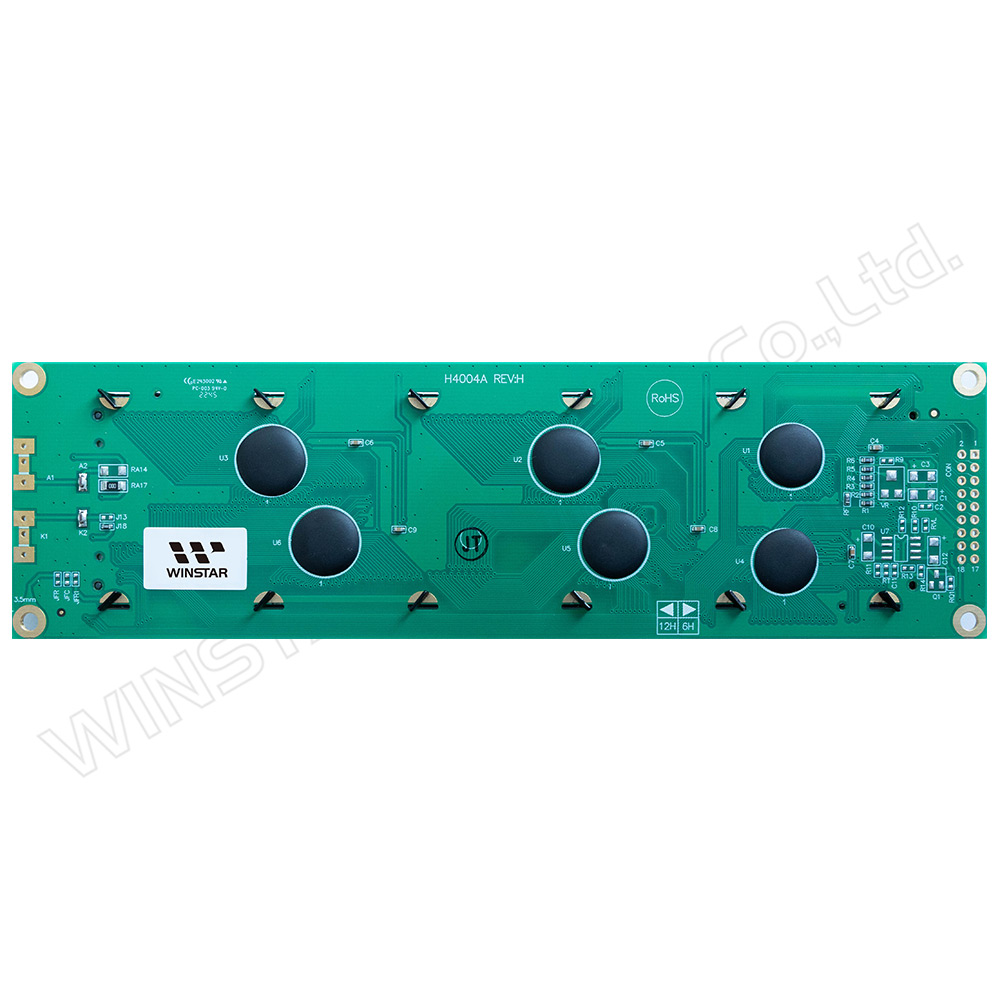

►結構 : COB
►尺寸 : 5.6吋
►40字x4行
►5x8 點陣(含游標)
►預設5V電源電壓 (可選3V)
►當用3V時,負壓只能供給3V
►1/16 duty cycle
►介面: 預設6800
►LED 由 PIN1, PIN2, PIN17, PIN18 或 A 和 K 驅動

產品敘述

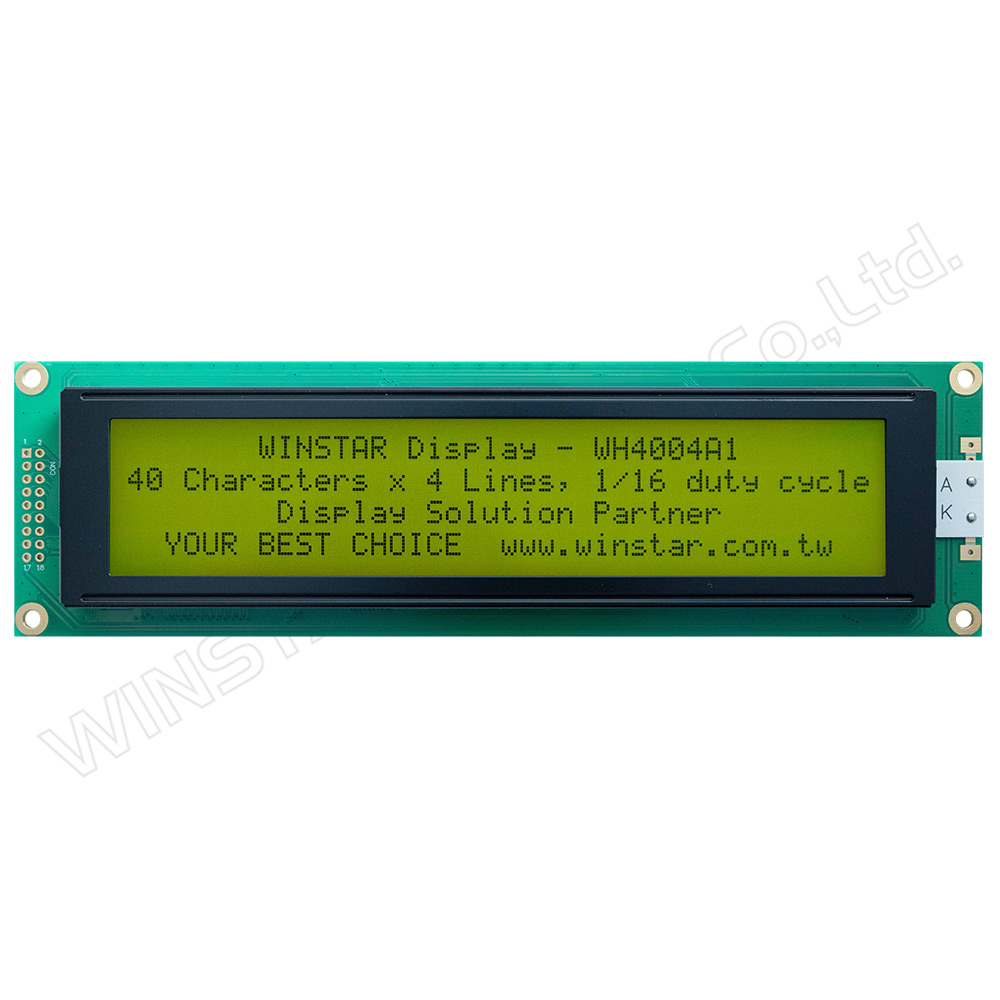

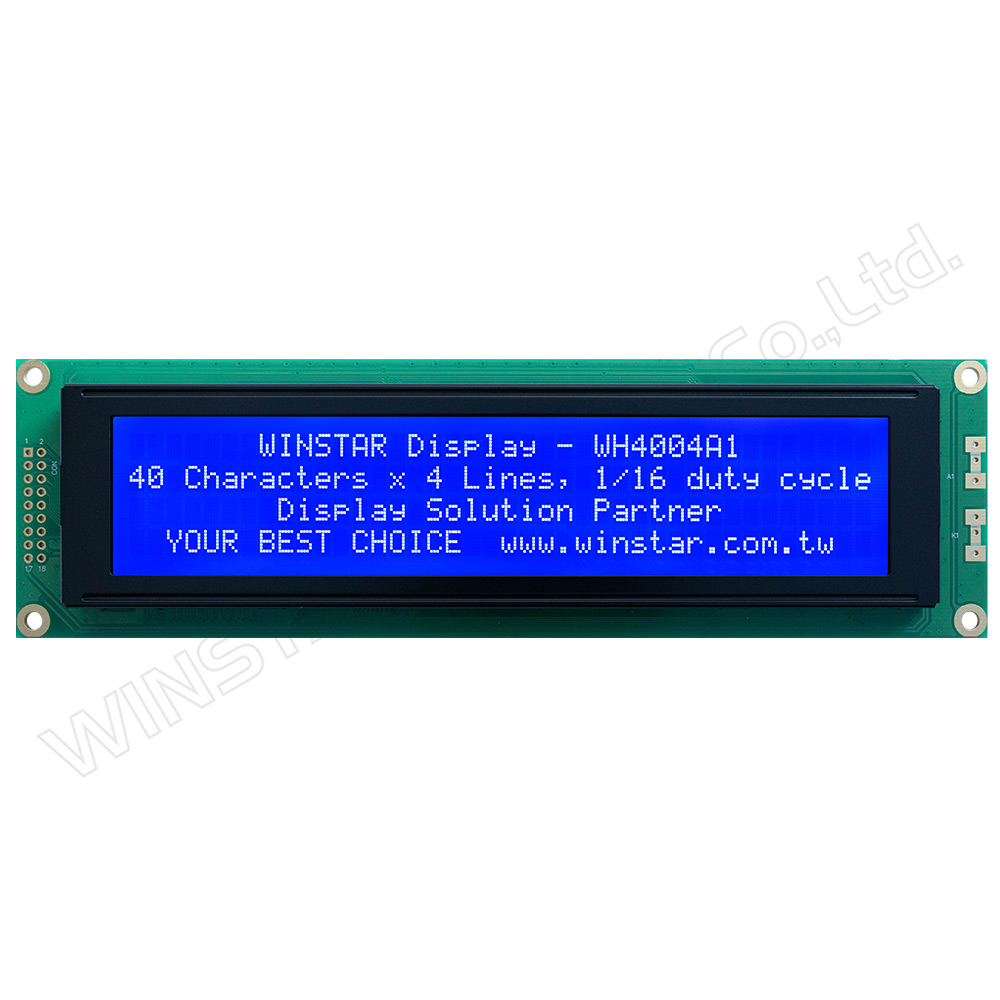

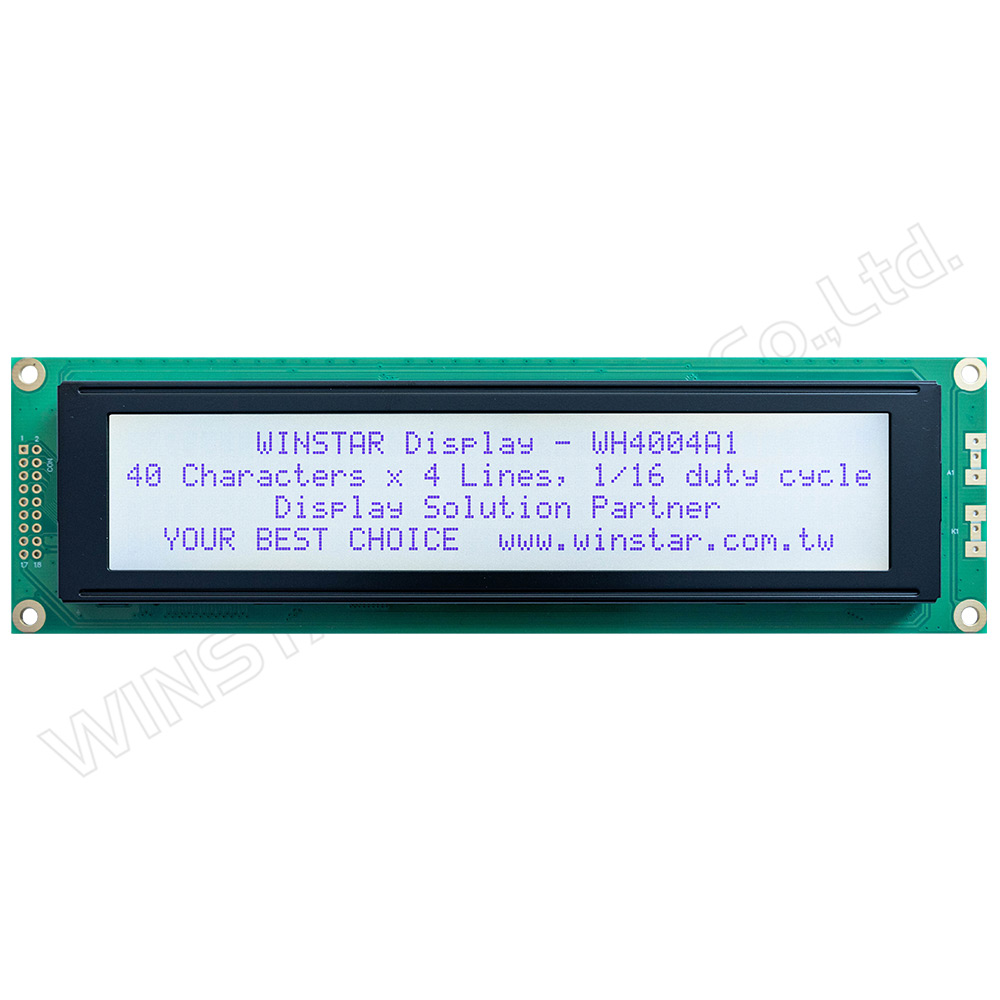

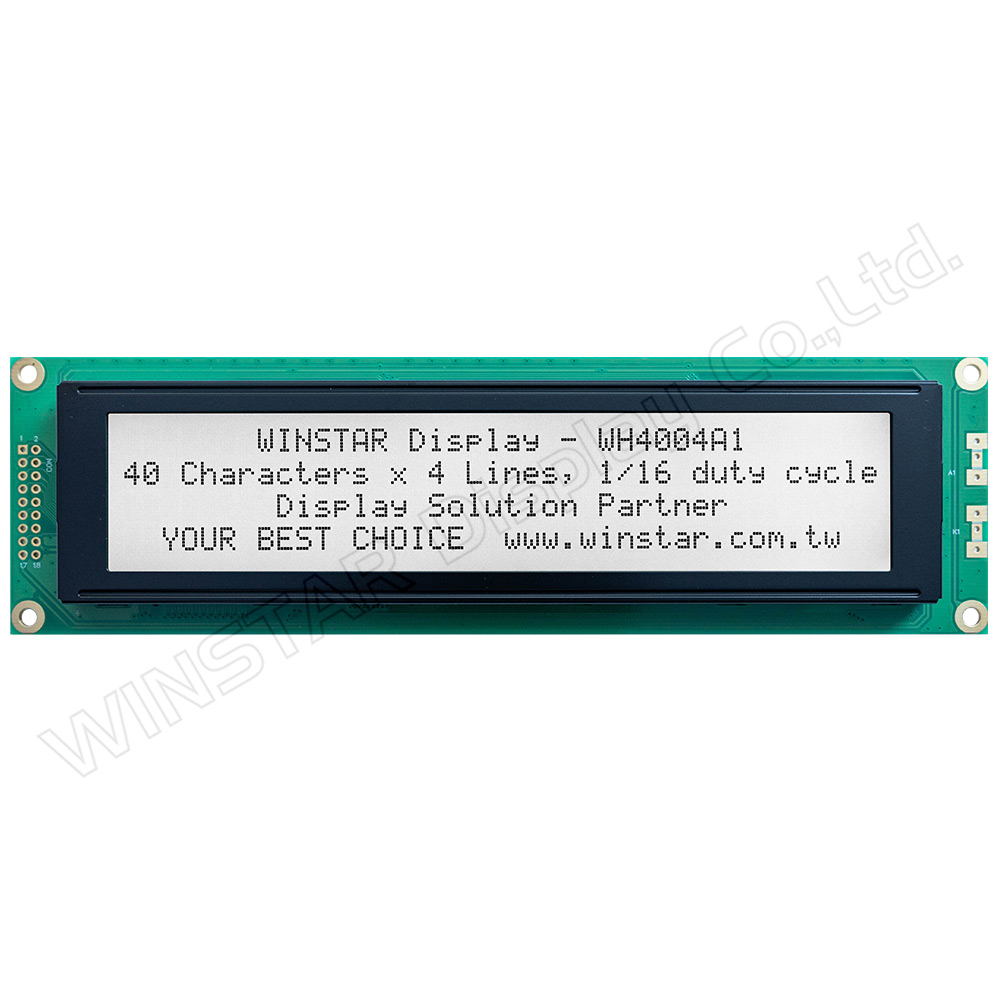

WH4004A1是一款40字X4行的字元型LCD液晶顯示器模組,此款40x4字元型液晶模組的LCD面板有多種選擇,例如:正顯灰色、正顯黃綠色、負顯藍色、還有正顯與負顯FSTN面板。WH4004A1內建ST7066U IC,5V電壓驅動,也可改用負壓3V驅動,預設介面為6800 4-bit/8-bit接口,背光包含多種搭配例如黃綠光、藍光、綠光、白光、琥珀光、紅光背光。LED可由PIN1, PIN2, PIN17, PIN18 或是A/ K腳驅動。內建的ST7066 IC 有多種字庫版本供客戶選擇,有English/Japanese, Western European, Eastern European, Scandinavian European, Cyrillic (Russian), Hebrew/Arabic等等。

規格圖

WH4004A1 - 40x4 Character LCD Display, LCD Display 40x4, Winstar Display LCD 40x4

產品規格

規格說明

項目 尺寸 單位
字元數 40字元 x 4 行 -
模組尺寸 190.0 x 54.0 x 13.6 (MAX) mm
檢視區域 147.0 x 29.5 mm
有效區域 140.45 x 23.16 mm
點大小 0.50 x 0.55 mm
點間距 0.57 x 0.62 mm
字元大小 2.78 x 4.89 mm
字元間距 3.53 x 6.09
驅動方式 1/16
背光類型 LED
IC ST7066U
介面 6800

電氣特性

項目 符號 最小值 典型值 最大值 單位
工作溫度 TOP -20 - +70
儲存溫度 TST -30 - +80
輸入電壓 VI VSS - VDD V
邏輯電源電壓 VDD-VSS -0.3 - 7 V
LCD電源電壓 VDD-Vo -0.3 - 13 V

電氣特性

項目 符號 條件 最小值 典型值 最大值 單位
邏輯電源電壓 VDD-VSS - 4.5 5.0 5.5 V
LCD電源電壓 VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

4.2
3.8

4.35
5.7
4.5
V
V
V
輸入高電壓 VIH - 0.7 VDD - VDD V
輸入低電壓 VIL - VSS - 0.6 V
輸出高電壓 VOH - 3.9 - VDD V
輸出低電壓 VOL - 0 - 0.4 V
供電電流 IDD VDD=5.0V 1.8 3.5 7.0 mA

Pin功能定義

Pin No. 符號 Level 功能說明
1 DB7 H/L Data bus line
2 DB6 H/L Data bus line
3 DB5 H/L Data bus line
4 DB4 H/L Data bus line
5 DB3 H/L Data bus line
6 DB2 H/L Data bus line
7 DB1 H/L Data bus line
8 DB0 H/L Data bus line
9 E1 H,H→L Chip enable signal
10 R/W H/L H: Read(Module→MPU) L: Write(MPU→Module)
11 RS H/L H: DATA, L: Instruction code
12 VO (Variable) Operating voltage for LCD
13 VSS 0V Ground
14 VDD 5.0V Supply Voltage for logic
15 E2 H,H→L Chip enable signal
16 NC - NC
17 A - Power Supply for LED+
18 K - Power Supply for LED-
