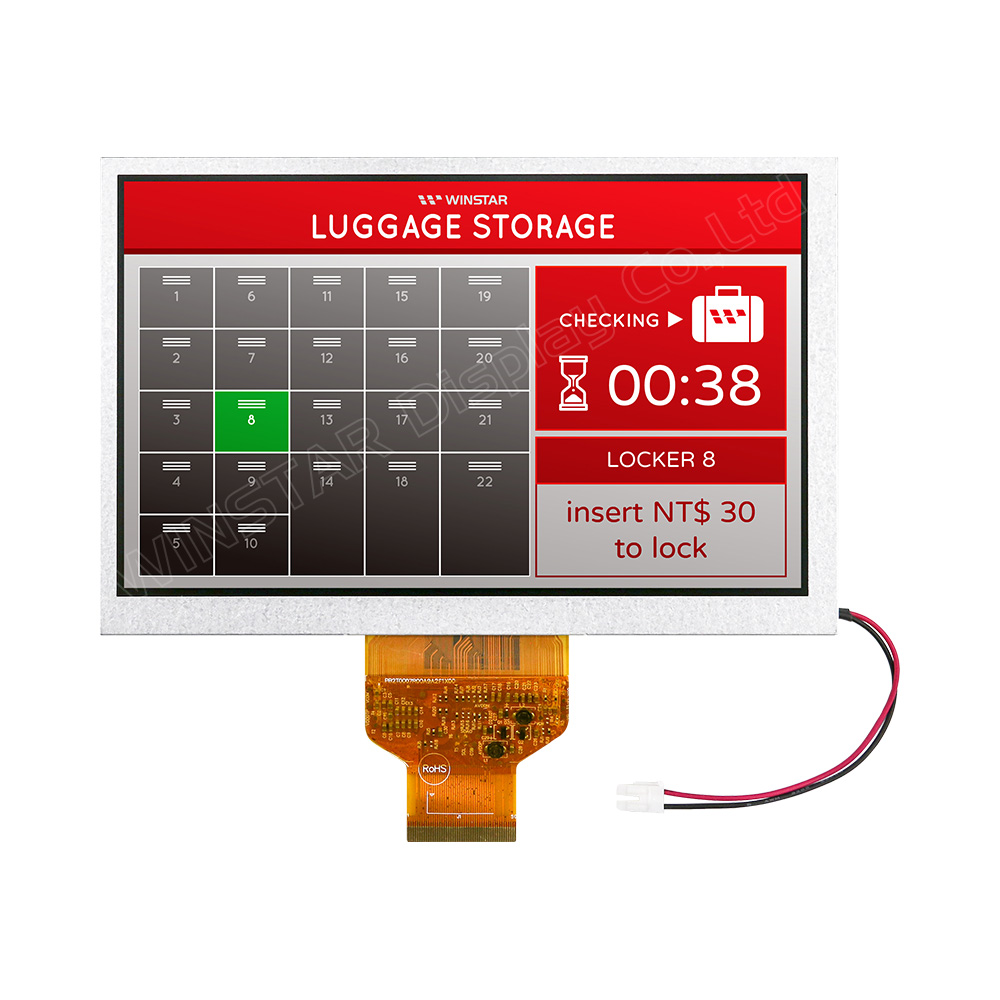

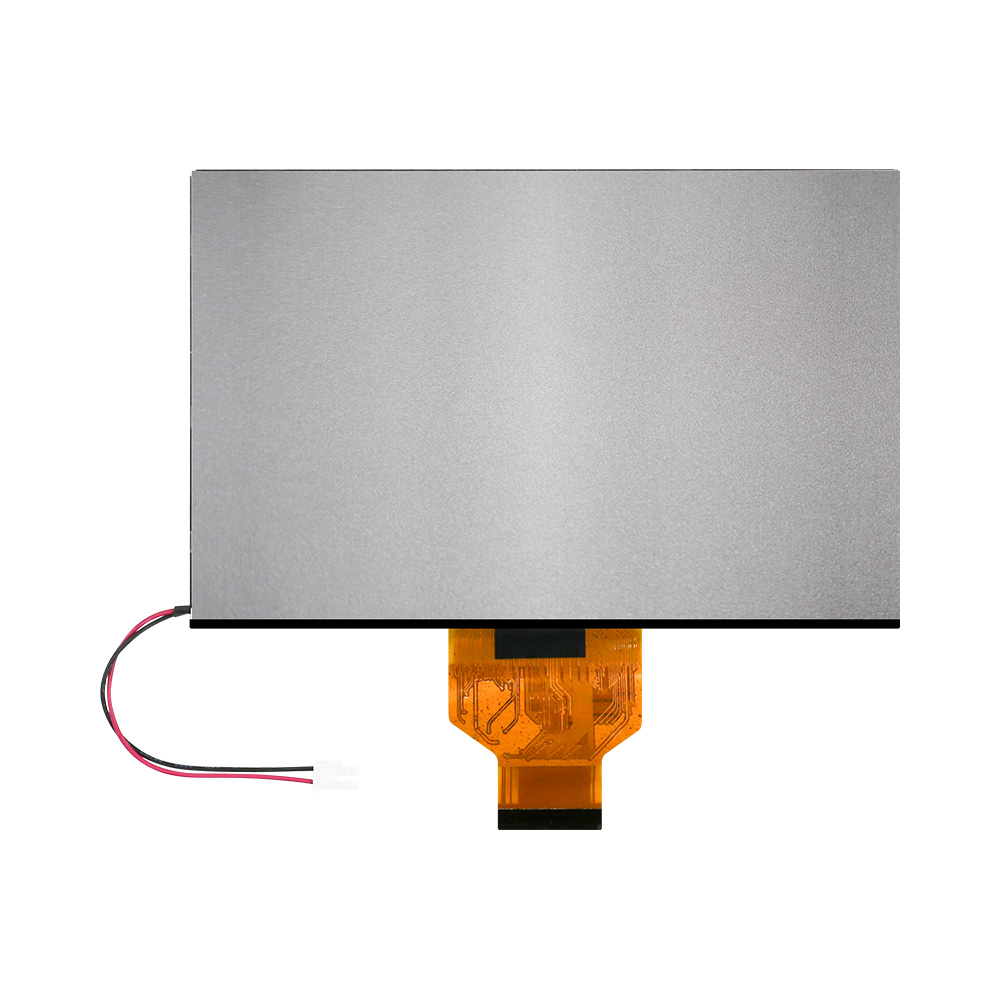

產品敘述
WF70A9SWAGDNN0是7吋高亮度廣溫IPS TFT-LCD顯示器，解析度為800x480像素，此TFT模組內建HX8249-A和HX8678-C驅動器IC，支援24-bit RGB介面。 WF70A9SWAGDNN0採用IPS面板具有廣視角特性，左:80 / 右:80 / 上:80 / 下:80度 (典型值); 典型對比度1000:1; 典型亮度1000 nits，採防眩光表面， 長寬比為15:9。此款WF70A9系列 7吋IPS TFT有電阻式觸控和投射電容式觸摸可選擇。如果客戶不需要高亮度，可選擇WF70A9TWAGDNN0。
WF70A9SWAGDNN0的VCC電源電壓為2.7V至3.6V，典型值為3.3V，模組工作溫度為-30℃至+ 80℃;儲存溫度為-40℃至+85℃。

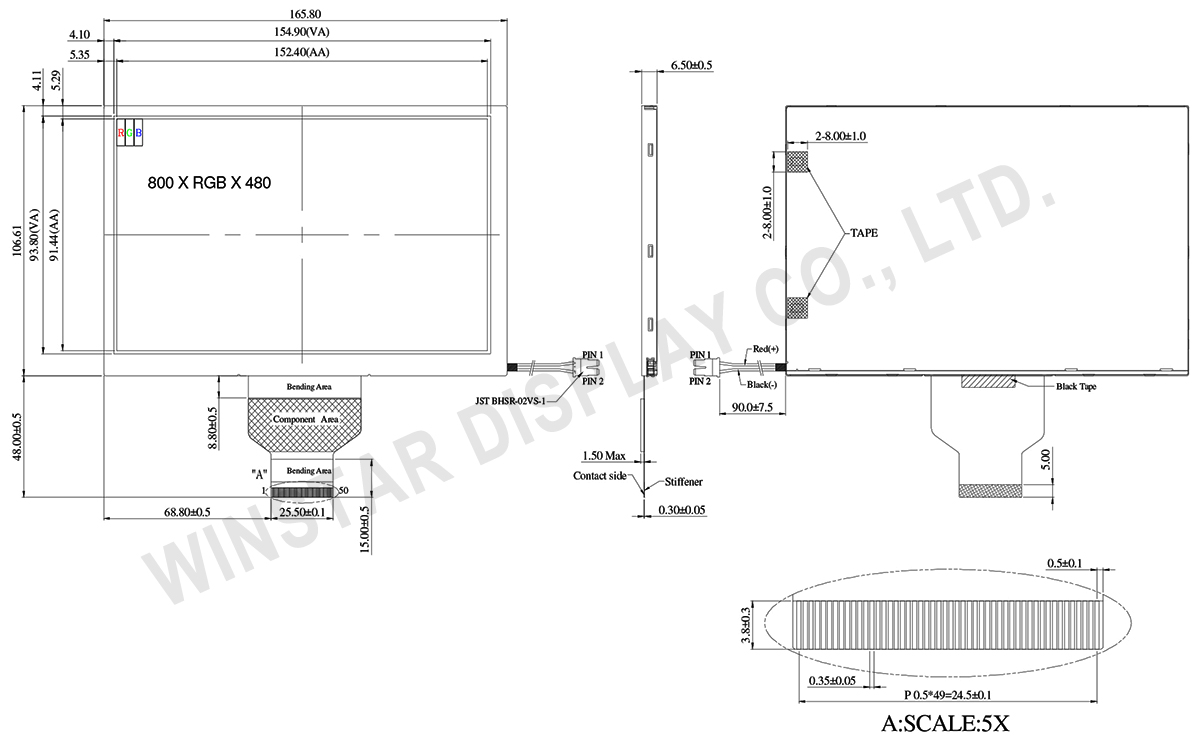

規格圖
產品規格
Pin功能定義
LCM PIN 定義
| Pin | 符號 | 功能說明 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1-4 | NC | No connection | |||||||||
| 5 | GND | Power Ground | |||||||||
| 6 | NC | No connection | |||||||||
| 7 | VCC | Power voltage | |||||||||
| 8 | MODE | Input timing mode selection.
|
|||||||||
| 9 | DE | Data enable signal for TTL mode. | |||||||||
| 10 | VS | Vertical sync input | |||||||||
| 11 | HS | Horizontal sync input | |||||||||
| 12 | B7 | Blue data(MSB) | |||||||||
| 13 | B6 | Blue data | |||||||||
| 14 | B5 | Blue data | |||||||||
| 15 | B4 | Blue data | |||||||||
| 16 | B3 | Blue data | |||||||||
| 17 | B2 | Blue data | |||||||||
| 18 | B1 | Blue data | |||||||||
| 19 | B0 | Blue data(LSB) | |||||||||
| 20 | G7 | Green data(MSB) | |||||||||
| 21 | G6 | Green data | |||||||||
| 22 | G5 | Green data | |||||||||
| 23 | G4 | Green data | |||||||||
| 24 | G3 | Green data | |||||||||
| 25 | G2 | Green data | |||||||||
| 26 | G1 | Green data | |||||||||
| 27 | G0 | Green data(LSB) | |||||||||
| 28 | R7 | Red data(MSB) | |||||||||
| 29 | R6 | Red data | |||||||||
| 30 | R5 | Red data | |||||||||
| 31 | R4 | Red data | |||||||||
| 32 | R3 | Red data | |||||||||
| 33 | R2 | Red data | |||||||||
| 34 | R1 | Red data | |||||||||
| 35 | R0 | Red data (LSB) | |||||||||
| 36 | GND | Power Ground | |||||||||
| 37 | DCLK | Sample clock | |||||||||
| 38 | GND | Power Ground | |||||||||
| 39 | L/R | Horizontal shift direction (source output) selection.
|
|||||||||
| 40 | U/D | Vertical shift direction (gate output) selection.
|
|||||||||
| 41 | NC | No connection | |||||||||
| 42 | NC | No connection | |||||||||
| 43 | NC | No connection | |||||||||
| 44 | RESET | Reset pin. The chip is in reset state when RESETB=0. | |||||||||
| 45 | NC | No connection | |||||||||
| 46 | NC | No connection | |||||||||
| 47 | DITHB | STBYB Standby mode setting pin. The chip is in standby mode when STBYB=0. | |||||||||
| 48 | GND | Power Ground | |||||||||
| 49 | NC | No connection | |||||||||
| 50 | NC | No connection |
背光 PIN 定義
| Pin | 符號 | 功能說明 |
|---|---|---|
| 1 | VLED+ | Red, LED_ Anode |
| 2 | VLED- | Black, LED_ Cathode |
規格說明
| 項目 | 規格 | 單位 |
|---|---|---|
| 尺寸(對角線) | 7.0 | 吋 |
| 點陣(解析度) | 800 x RGB x 480(TFT) | dots |
| 模組尺寸 | 165.8 (W) x 106.61 (H) x 6.5(D) | mm |
| 有效區域 | 152.40 x 91.44 | mm |
| 點間距 | 0.1905 x 0.1905 | mm |
| LCD類型 | TFT, TFT 全透 | |
| 視角 | 80/80/80/80 | |
| TFT 介面 | 24-bit RGB | |
| TFT 驅動 IC | HX8249-A + HX8678-C 相容IC | |
| 長寬比 | 15:9 | |
| 背光類型 | LED, 平常白 | |
| 觸控面板 | 無觸控面板 | |
| 表面 | 防眩光 | |
最大絕對額定值
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 工作溫度 | TOP | -30 | － | +80 | ℃ |
| 儲存溫度 | TST | -40 | － | +85 | ℃ |
電氣特性
工作條件
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|---|
| 電源電壓 | Vcc | 2.7 | 3.3 | 3.6 | V |
| 電源電流 | Icc | － | 101 | 150 | mA |
