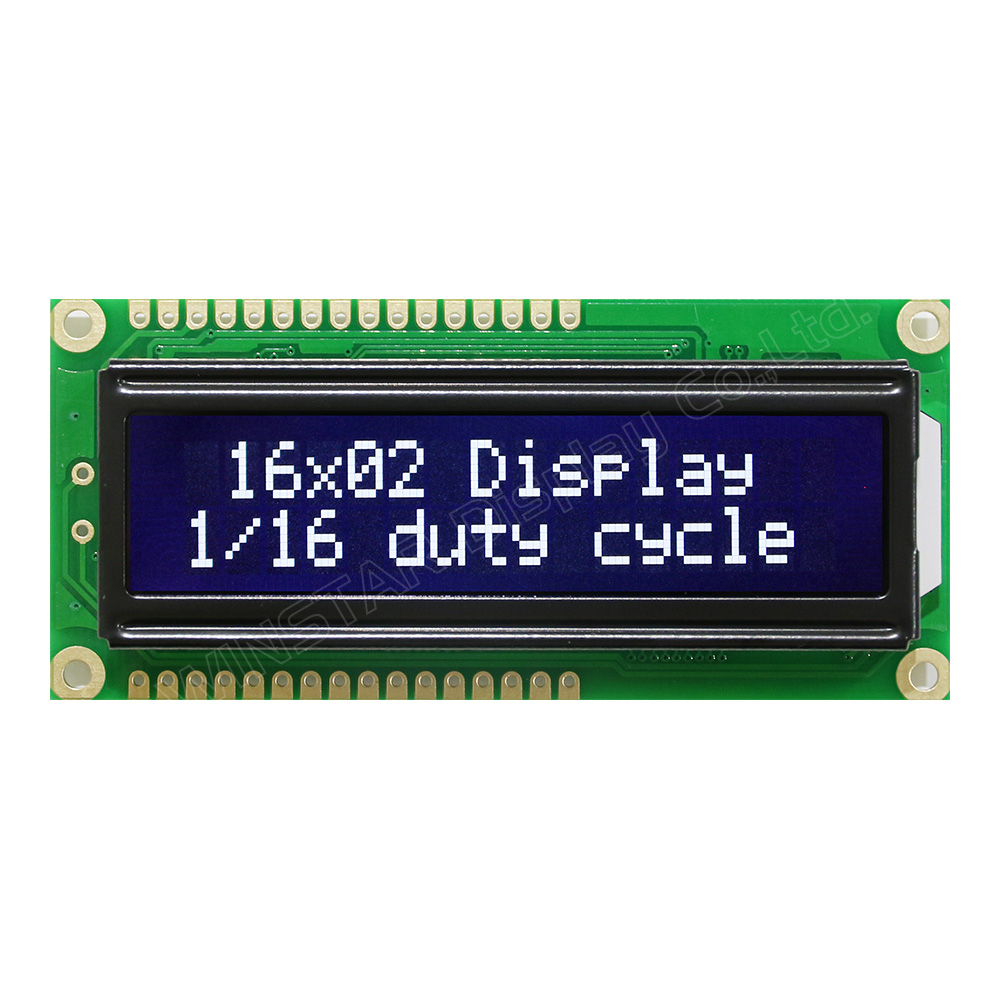

2.26 吋 16x2 字元型 LCD 顯示器

型號 WH1602W

►16x2 字元液晶模組
►類型 : 字元型
►結構 : COB
►尺寸 : 2.26吋
►16字x2行
►5x8點陣(含游標)
►預設5V電源電壓 (可選3V)
►當用3V時，負壓只能供給3V
►1/16 duty cycle
►LED 背光透過 A/K 腳位（Pin 15 / Pin 16）驅動
►預設6800介面(ST7066 IC),可選SPI或I2C介面(RW1063 IC)

規格下載

索取Demo Code

產品詢問

上一個產品回分類頁下一個產品

產品敘述

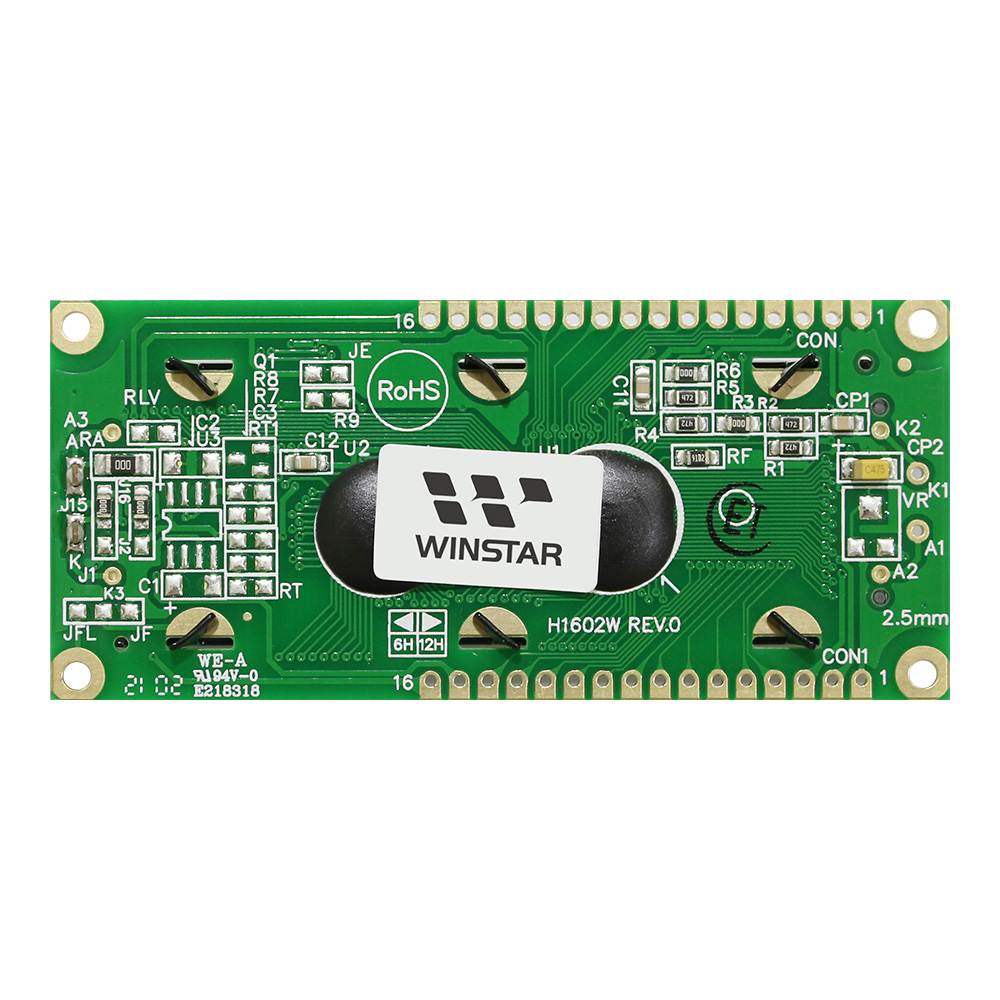

WH1602W 是一款 2.26 吋 16x2 字元型 LCD 顯示器，模組尺寸為 80.0 x 36.0 x 13.5 mm，有效顯示區域為 56.2 x 11.5 mm。模組採用 COB（Chip-On-Board）結構，PCB 上下兩側皆配置 16-pin 連接端，並設有四個安裝孔。

WH1602W 採用 ST7066 控制器 IC 或其等效品，預設採用 6800 4/8-bit 並列介面。另提供搭載 RW1063 控制器 IC 的 SPI 與 I2C 介面選項。預設電源電壓為 +5V，亦提供 +3V 版本；負壓選項僅適用於 +3V 電源版本。

WH1602W 系列提供以下介面配置：

WH1602W：6800 4/8-bit 並列介面（ST7066 IC）
WH1602W1：6800 4/8-bit 並列介面（ST7066 IC）外形圖
WH1602W2：SPI 介面（RW1063 IC）
WH1602W3：I2C 介面（RW1063 IC）

LED 背光透過 A/K 腳位（Pin 15 / Pin 16）驅動。

如有特定介面、背光顏色或其他配置需求，請點選頁面上方的 「產品詢問」，並於 「詢問內容」欄位中註明所需規格。

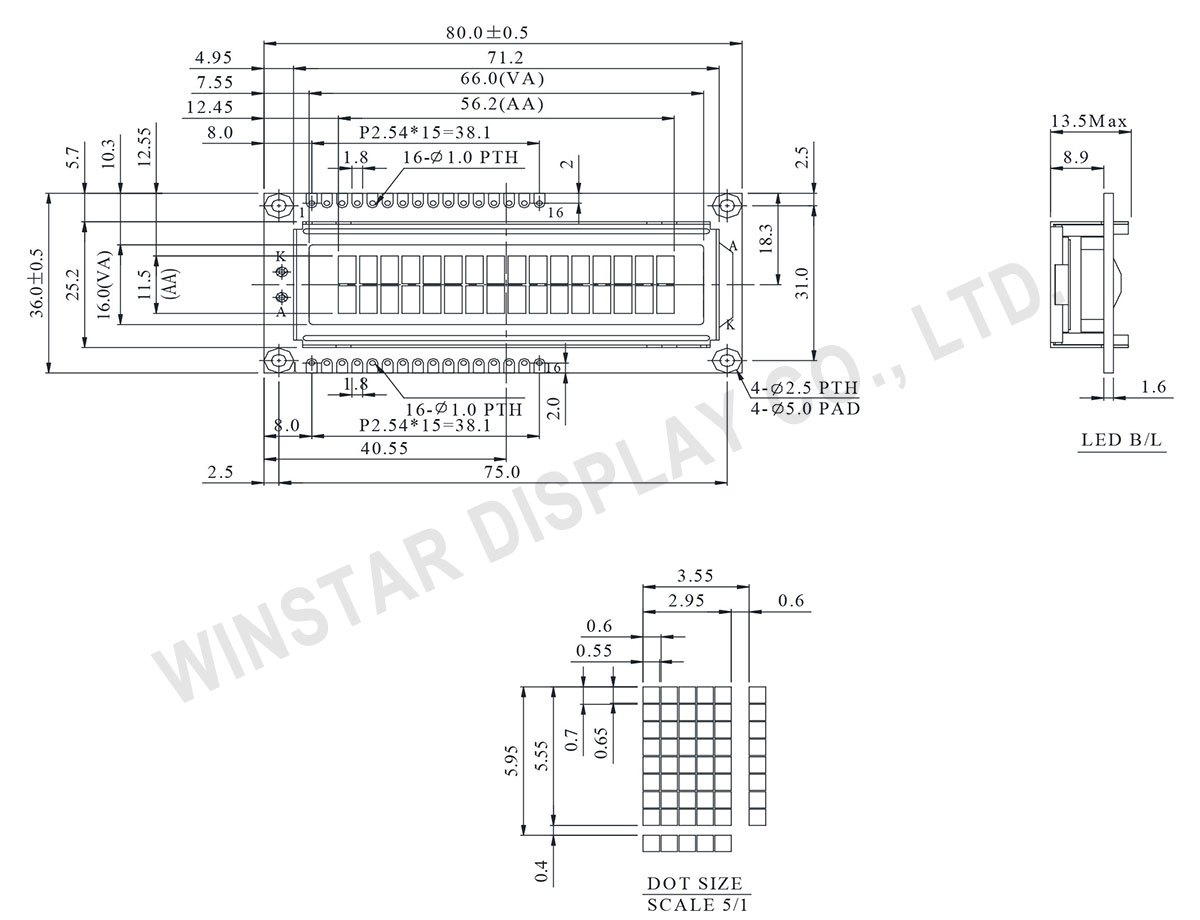

規格圖

16x2 LCD, 16x2 Display, 16x2 Character LCD Display, 16 Character x 2 Line LCD, 16x2 Character Display, LCD WINSTAR16x2

Data source ref:WH1602W-TFH-JT#

產品規格

規格說明

項目	標準尺寸	單位
字元數	16 字元 x 2 行	－
模組尺寸	80.0 x 36.0 x 13.5 (MAX)	mm
檢視區域	66.0 x 16.0	mm
有效區域	56.20 x 11.5	mm
點大小	0.55 x 0.65	mm
點間距	0.60 x 0.70	mm
字元大小	2.95 x 5.55	mm
字元間距	3.55 x 5.95	mm
驅動方式	1/16
背光類型	LED
IC	ST7066U
介面	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	VSS	－	VDD	V
邏輯電源電壓	VDD-VSS	-0.3	－	7	V
LCD電源電壓	VDD-Vo	-0.3	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 3.6 3.2	－ 3.7 －	5.2 3.8 －	V V V
輸入高電壓	VIH	－	0.7 VDD	－	VDD	V
輸入低電壓	VIL	－	Vss	－	0.6	V
輸出高電壓	VOH	－	3.9	－	VDD	V
輸出低電壓	VOL	－	0	－	0.4	V
供電電流	IDD	VDD=5.0V	0.5	1.0	2.0	mA

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Supply Voltage for logic
3	VO	(Variable)	Operating voltage for LCD
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read L: Write
6	E	H,H→L	Chip enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	A	－	LED+
16	K	－	LED－
