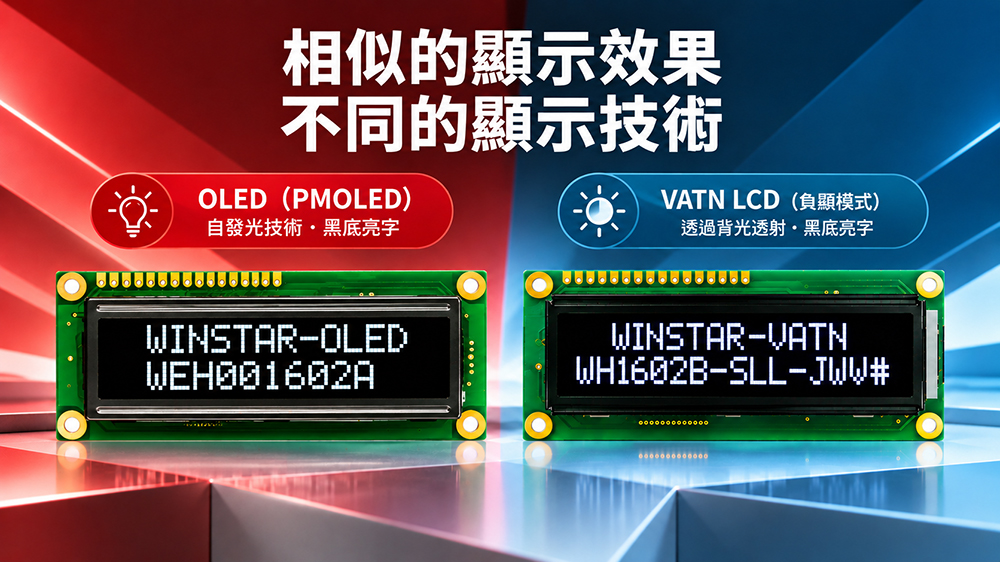

在工業控制設備、儀器及嵌入式系統中，黑底亮字的顯示器常用於呈現設備狀態、操作資訊及監控數值。單色 PMOLED 與負顯式 VATN LCD（Negative-mode VATN LCD）都能提供這類顯示效果，但兩者的主要差異在於發光方式：PMOLED 由像素直接發光，VATN LCD 則透過液晶控制 LED 背光的透射。

這項技術差異也反映在顯示性能、功耗及長期使用的設計考量上。例如，當設備需要長時間顯示固定資訊，或頻繁更新文字與圖形時，兩種技術的特性就可能影響實際選型。

本文比較單色 PMOLED 與 VATN LCD 的運作原理、顯示性能、模組厚度與結構、功耗、使用壽命及工作溫度，並說明工業設備選擇顯示模組時需要評估的條件。

本頁章節導覽

1. OLED 與 VATN LCD 的運作原理
2. 顯示性能與模組結構比較
3. 功耗與驅動需求
4. 使用壽命與固定畫面設計考量
5. 工作溫度與環境條件考量
6. 工業設備如何選擇 OLED 與 VATN LCD？
7. OLED 與 VATN LCD 常見問題



OLED 與 VATN LCD 的運作原理

OLED 與 VATN LCD 雖然都能呈現黑底亮字的顯示效果，但兩者產生光線的方式不同。OLED 由像素直接發光，而 VATN LCD 則透過液晶控制背光的通過。

OLED（Organic Light-Emitting Diode，有機發光二極體）是一種自發光顯示技術，透過電流驅動有機材料發光，不需要額外背光。WINSTAR 的單色 PMOLED（Passive-Matrix OLED，被動矩陣式 OLED）採用行列掃描方式控制像素，能以點矩陣顯示文字、數字及圖形。由於未點亮的像素不會主動發光，因此能形成深黑背景與明亮顯示內容之間的高對比效果。

VATN LCD（Vertical Alignment Twisted Nematic Liquid Crystal Display）則屬於非自發光的液晶顯示技術，透過電壓改變液晶分子的排列，控制光線的透射。負顯式 VATN LCD 通常搭配 LED 背光，未顯示內容的區域呈現深色，而需要顯示文字或符號的區域則讓背光透出，形成黑底亮字的效果。

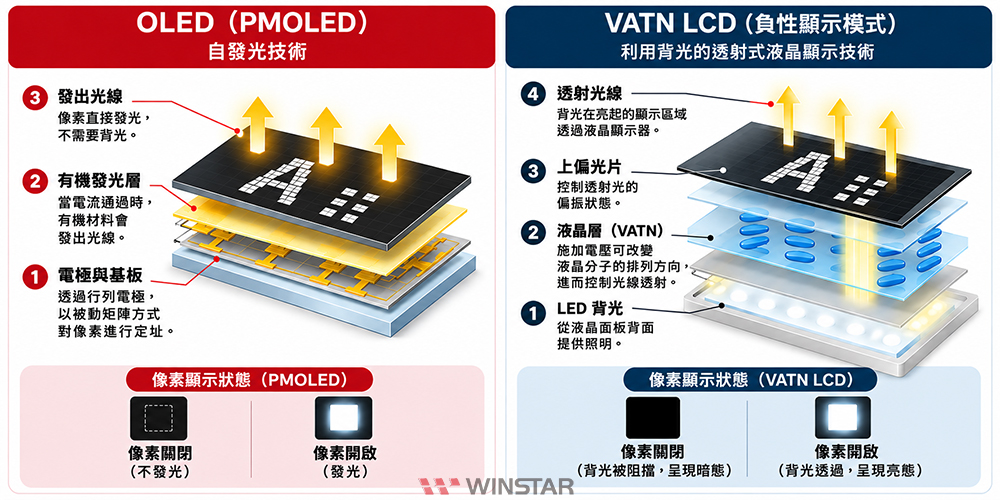

圖 1. 單色 PMOLED 與負顯式 VATN LCD 的運作原理比較。

顯示性能與模組結構比較

對比度（Contrast Ratio）

PMOLED 與 VATN LCD 都能呈現黑底亮字的顯示效果，但兩者的黑色背景形成方式不同，因此對比度表現也有所差異。

單色 PMOLED 的未點亮像素不會發光，能形成深黑背景，通常具有較高的暗室對比度。VATN LCD 則透過液晶控制背光的透射，即使在非顯示區域，仍可能存在少量漏光，因此黑色背景的深度及對比度會受到液晶材料、偏光片與背光設計影響。

不過，對比度較高不代表在所有環境下都比較容易閱讀。例如，當設備安裝在強光照射的位置時，顯示亮度、表面反射及環境光都會影響文字辨識度。因此，暗室對比度與實際環境下的可讀性需要分開評估。

視角（Viewing Angle）

視角決定了操作人員從不同方向觀看顯示器時，是否仍能清楚辨識畫面內容。

PMOLED 通常具有約 160 度的寬廣視角，從側面或不同方向觀看時，仍能維持良好的顯示辨識度。VATN LCD 的對比度則可能隨觀看方向改變，實際視角範圍取決於液晶材料及光學設計。

例如，顯示器若安裝在機櫃較高或較低的位置，操作人員可能需要從斜上方或斜下方讀取資訊。此時除了比較標示的視角數值，也需要確認模組在實際觀看方向下的對比度是否足夠。

響應時間（Response Time）

響應時間是指顯示元件從一種顯示狀態切換至另一種狀態所需的時間，會影響畫面變化時的清晰度。

PMOLED 的像素響應速度通常較快，在文字、數值或圖形快速變化時，較不容易因像素切換速度而產生拖影。VATN LCD 的液晶分子需要時間改變排列狀態，因此響應速度通常較慢，且在低溫環境下可能進一步下降。

對於主要顯示固定字元或更新頻率較低的設備，較長的響應時間不一定會影響使用。但如果設備需要快速更新數值或切換畫面，就需要同時考慮顯示元件的響應時間與模組的實際畫面更新能力。

模組厚度與結構設計（Module Thickness and Construction）

單色 PMOLED 採用自發光技術，不需要額外的背光模組，因此在顯示結構上具有薄型化優勢。搭配 LED 背光的負顯式 VATN LCD，其整體厚度則會受到背光結構及模組設計影響。

不過，完整顯示模組的厚度除了受到面板與背光結構影響，也取決於 PCB、驅動元件、連接器及其他機構設計。因此，雖然 PMOLED 不需要背光，在薄型化設計上具有優勢，但實際模組厚度仍須依個別型號確認。

對於安裝空間有限的工業設備，應比較實際型號的模組總厚度、外形尺寸及安裝方式，確認是否符合設備的機構設計需求。

功耗與驅動需求

功耗特性（Power Consumption）

PMOLED 與 VATN LCD 的功耗特性不同，主要差別在於顯示內容是否直接影響發光所需的電力。

單色 PMOLED 的功耗與點亮像素數量及顯示亮度有關。例如，畫面只顯示少量文字或數字時，需要點亮的像素較少；若顯示大面積圖形或提高亮度，則需要更多電力。因此，即使使用相同模組，不同顯示畫面的功耗也可能不同。

VATN LCD 的液晶驅動功耗通常較低，模組功耗往往受到 LED 背光影響。由於背光通常照亮整個顯示區域，即使只顯示少量字元，也不會像 PMOLED 一樣，隨著顯示內容減少而相應降低背光功耗。背光亮度、驅動電流及開啟時間，是影響整體功耗的主要因素。

因此，不能直接認定 PMOLED 或 VATN LCD 哪一種比較省電。若設備需要長時間顯示少量資訊，或會定期關閉背光與顯示畫面，兩種技術的實際功耗可能有明顯差異，應以相同使用條件下的模組總功耗進行比較。

驅動需求（Driving Requirements）

PMOLED 與 VATN LCD 都需要適當的驅動電路，但控制顯示內容與供電的方式不同。

WINSTAR 的單色 PMOLED 標準模組依型號搭載控制／驅動 IC，由 IC 負責像素掃描與顯示控制，主機 MCU 則透過 SPI、I²C 或其他模組支援的介面傳送指令與顯示資料。部分模組具有內部升壓功能，其他部分則使用外部提供顯示驅動電源，因此電源配置與控制器設定須依型號確認。

VATN LCD 需要交流驅動訊號與適當的偏壓，以控制液晶的顯示狀態。若模組搭配 LED 背光，背光供電與亮度控制也需要納入電路設計。

在系統整合上，PMOLED 需確認控制器介面及顯示驅動電源；VATN LCD 則需確認液晶驅動方式與背光電路。兩者的實際電路配置取決於所選模組的整合程度，不能僅以顯示技術判斷哪一種設計較簡單。

使用壽命與固定畫面設計考量

使用壽命（Operating Lifetime）

PMOLED 與 VATN LCD 的壽命評估方式不同，主要差別在於發生亮度衰減的元件。

單色 PMOLED 由有機材料直接發光，像素亮度會隨累積點亮時間逐漸下降。顯示亮度越高、點亮時間越長，發光材料的老化也可能越明顯。

VATN LCD 則透過 LED 背光提供光源。長時間使用後，背光亮度同樣會逐漸衰減，但這與 PMOLED 像素本身的老化機制不同。液晶顯示結構及其他元件也有各自的可靠度限制，因此背光壽命不代表整個模組的使用壽命。

比較兩種技術的壽命時，必須先確認規格中的壽命是指 PMOLED 發光亮度的衰減時間，還是 VATN LCD 的 LED 背光壽命，以及各自採用的測試條件，不能只比較標示的使用時數。

固定畫面設計考量（Static Image Considerations）

工業設備經常需要長時間顯示固定內容，例如設備名稱、操作選單、狀態圖示或監控數值。雖然 PMOLED 與 VATN LCD 都能顯示這些資訊，但長時間使用對顯示畫面的影響不同。

PMOLED 的每個像素獨立發光。如果某些文字或圖示長時間維持在相同位置，這些區域的像素會累積較長的點亮時間，老化速度可能比周圍像素快，逐漸形成亮度不均或永久性殘影。降低顯示亮度、適度移動固定圖示，或在不需要顯示時關閉畫面，有助於減少這類問題。

VATN LCD 則由 LED 背光提供光源，顯示內容本身不會造成與 PMOLED 相同的發光像素差異老化。因此，對於需要長時間顯示固定字元或狀態資訊的設備，VATN LCD 在這方面具有優勢。不過，背光仍會隨使用時間衰減。

若設備需要全天候顯示固定資訊，VATN LCD 值得優先評估，PMOLED 則能提供較高的顯示內容彈性，但應同時考慮固定區域的像素老化問題。

工作溫度與環境條件考量

工業設備可能安裝在戶外機櫃、工廠控制系統或溫度變化較大的環境中。WINSTAR 的單色 PMOLED 與 VATN LCD 均提供適用於工業環境的廣溫模組，但兩種技術在不同溫度下的顯示表現有所差異。

WINSTAR 多數單色 PMOLED 標準模組的工作溫度為 −40°C 至 +80°C，儲存溫度為 −40°C 至 +85°C。PMOLED 在低溫環境下通常仍能維持較快的像素響應速度，但溫度也會影響有機發光材料的亮度與電氣特性，高溫則可能加速材料老化。

WINSTAR 目前的 VATN LCD 標準模組提供 −20°C 至 +70°C 的工作溫度範圍，儲存溫度為 −30°C 至 +80°C，同樣能滿足許多工業設備的廣溫需求。由於 VATN LCD 使用液晶材料，低溫可能使畫面切換速度下降，高溫則可能影響對比度及顯示效果。此外，客製化 VATN LCD 模組可支援 −30°C 至 +80°C 的工作溫度範圍，以及 −40°C 至 +85°C 的儲存溫度範圍。

除了模組規格，設備內部的實際溫度也是選型時的重要條件。例如，密閉機櫃內的溫度可能高於外部環境溫度，因此需要確認顯示模組在設備實際運作條件下的顯示表現。儲存溫度則是未通電狀態下的規格，不能視為模組可正常運作的溫度範圍。實際溫度規格仍以個別型號的產品規格書為準。

工業設備如何選擇 OLED 與 VATN LCD？

選擇單色 PMOLED 或 VATN LCD 時，可以先從設備需要呈現的顯示內容判斷。WINSTAR 目前的標準 VATN LCD 產品以字元型模組為主，適合顯示固定格式的文字、數值及設備狀態。若需要顯示圖形或自行安排畫面配置，可評估 WINSTAR 現有的單色 PMOLED 圖形點矩陣標準模組；VATN LCD 則可依需求客製特定圖示（Icon）或固定圖案，但需考慮客製化開發條件。

若現有標準模組無法滿足顯示格式或機構需求，PMOLED 與 VATN LCD 均可依需求評估客製化方案。其中，VATN LCD 在客製化設計彈性及模具開發費用方面可能具有優勢，實際可行性與費用仍須依客製規格及開發條件確認。

如果設備需要長時間顯示固定資訊，且標準或客製化 VATN LCD 的顯示格式符合需求，可優先評估 VATN LCD。若選用 PMOLED，則應在設計階段考慮顯示亮度與固定畫面的管理，以降低局部像素老化的影響。

在顯示格式與使用方式確定後，再比較實際模組的工作溫度、功耗、視角、介面及機構尺寸。例如，若設備需要在 −30°C 的環境下運作，可評估符合工作溫度要求的 PMOLED 標準模組，或支援客製廣溫設計的 VATN LCD。不過，VATN LCD 在低溫環境下的響應速度可能下降，因此仍需確認模組在實際使用溫度下的畫面更新表現是否符合需求。

WINSTAR 提供適用於工業設備與嵌入式系統的 OLED 及 VATN LCD 顯示模組。可透過以下產品分類頁查看現有型號、顯示規格及相關技術資料。

〉WINSTAR OLED 顯示模組
〉WINSTAR VATN LCD 顯示模組

OLED 與 VATN LCD 常見問題

1. OLED 和 VATN LCD 有什麼差別？

主要差別在於發光方式。OLED 是自發光技術，像素直接產生光線，不需要背光；VATN LCD 則透過液晶控制 LED 背光的透射。兩者都能呈現黑底亮字，但在對比度、響應速度、功耗特性及長時間使用的老化機制上有所不同。

2. 長時間顯示固定資訊，OLED 和 VATN LCD 哪個比較適合？

如果設備需要長時間顯示固定字元、狀態資訊或預先定義的圖案，VATN LCD 值得評估。WINSTAR 目前提供標準字元型 VATN LCD 模組，若需要特定圖示（Icon）或固定圖案，也可依需求評估客製化 VATN LCD。VATN LCD 不會產生 PMOLED 固定像素持續發光造成的差異老化問題，但仍需考慮 LED 背光壽命。

WINSTAR 的單色 PMOLED 則已有圖形點矩陣標準模組，可透過程式調整顯示內容與版面配置，也能用於長時間運作的設備，但需注意顯示亮度與固定畫面的管理。

3. VATN LCD 可以客製圖示或固定圖案嗎？

可以。WINSTAR 目前的標準 VATN LCD 產品以字元型模組為主。若應用需要顯示特定圖示（Icon）、符號或固定圖案，可依需求評估客製化 VATN LCD。這類客製設計的顯示內容與配置需在開發階段確認，與可透過程式自由配置像素的圖形點矩陣模組不同。

4. 可以直接用 OLED 模組取代 VATN LCD 嗎？

不一定。即使兩種模組具有相似的顯示外觀，外形尺寸、接腳配置、供電需求、控制介面及顯示格式仍可能不同。替換前應確認電路、韌體及機構設計是否相容，不能只依螢幕尺寸或顯示效果判斷能否直接替換。
