産業用制御機器、計測機器、組込みシステムでは、機器の状態や動作情報、監視データを表示するために、黒背景に明るい文字を表示するディスプレイが広く使用されています。モノクロ PMOLED とネガ表示の VATN LCD は、どちらもこのような表示が可能ですが、画像を形成する仕組みは根本的に異なります。PMOLED は画素自体が発光するのに対し、VATN LCD は液晶によって LED バックライトの光の透過を制御します。

この違いは、表示性能や消費電力、長期間の使用における特性にも影響します。固定情報を長時間表示する機器や、文字・グラフィックを頻繁に更新する機器では、こうした特性がディスプレイ技術の選定に関わる重要な要素となります。

本記事では、モノクロ PMOLED と VATN LCD の動作原理、表示性能、モジュールの厚さと構造、消費電力、寿命に関する考慮事項、動作温度特性を比較します。また、産業用途向けのディスプレイモジュールを選定する際に、設計エンジニアが確認すべき技術的なポイントについて解説します。

目次

1. OLED と VATN LCD の動作原理
2. 表示性能とモジュール構造
3. 消費電力と駆動要件
4. 寿命と静止画表示に関する設計上の考慮事項
5. 動作温度と使用環境に関する考慮事項
6. 産業用途における OLED と VATN LCD の選定ポイント
7. OLED と VATN LCD に関するよくある質問



OLED と VATN LCD の動作原理

OLED と VATN LCD は、どちらも暗い背景に明るい文字を表示できますが、画像を形成する仕組みが異なります。OLED は画素自体が発光するのに対し、VATN LCD はバックライトからの光の透過を制御して表示を行います。

OLED（Organic Light-Emitting Diode：有機EL）は、有機材料に電流を流して発光させる自発光型のディスプレイ技術であり、別途バックライトを必要としません。WINSTAR のモノクロ PMOLED（Passive-Matrix OLED：パッシブマトリクス方式有機ELディスプレイ）は、行と列の走査によって画素を制御し、文字、数字、グラフィックをドットマトリクス形式で表示できます。非点灯画素は発光しないため、PMOLED は深い黒色を表現でき、背景と発光部分の間で高いコントラストを実現します。

VATN LCD（Vertical Alignment Twisted Nematic Liquid Crystal Display）は、電圧によって液晶分子の配向を変化させ、光の透過を制御する非自発光型の液晶ディスプレイ技術です。本記事で取り上げるネガ表示の VATN LCD は、一般的に LED バックライトを使用します。表示内容のない部分は暗く見え、文字や記号を表示する部分ではバックライトの光を透過させることで、暗い背景に明るい表示を形成します。

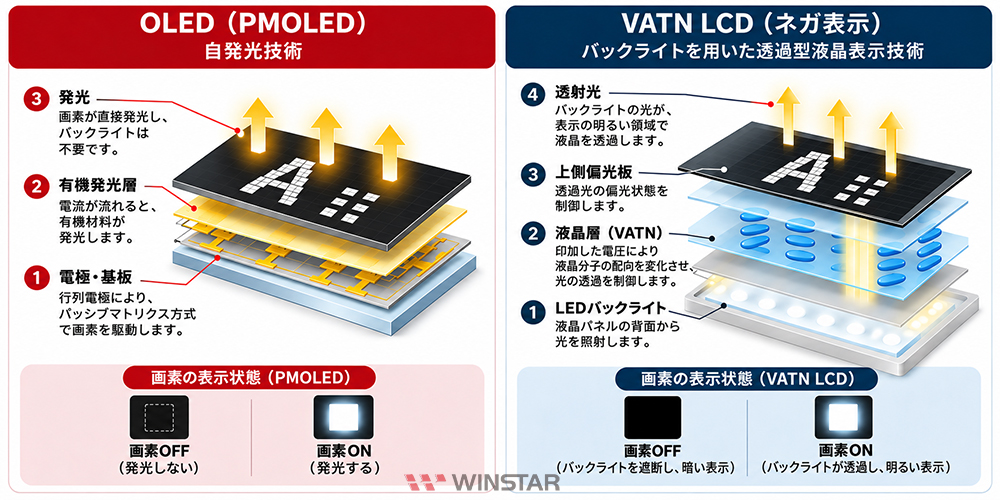

図1. PMOLED とネガ表示 VATN LCD の動作原理の比較。

表示性能とモジュール構造

コントラスト比（Contrast Ratio）

PMOLED と VATN LCD は、どちらも暗い背景に明るい文字を表示できます。ただし、黒背景を形成する仕組みが異なるため、コントラスト特性にも違いがあります。

モノクロ PMOLED では、非点灯画素が発光しないため、深い黒色を表現でき、暗室環境では一般的に高いコントラストが得られます。一方、VATN LCD は液晶層を通過するバックライトの光を制御して表示します。非表示領域でもわずかな光漏れが生じる場合があるため、黒表示のレベルやコントラスト比は、液晶材料、偏光板、バックライトの設計によって異なります。

ただし、コントラスト比が高ければ、必ずしもあらゆる環境で視認性が高くなるわけではありません。例えば、周囲光が強い場所にディスプレイを設置する場合、表示輝度や表面反射も文字の読み取りやすさに影響します。そのため、暗室環境でのコントラスト比と、実際の照明条件下での視認性は分けて評価する必要があります。

視野角（Viewing Angle）

視野角は、作業者が異なる方向からディスプレイを見たときに、表示内容をどの程度明瞭に読み取れるかに関わる特性です。

PMOLED ディスプレイは一般的に広い視野角を備えており、視野角が 160° に達するモジュールもあります。これにより、側面など異なる方向からでも表示内容を読み取りやすくなります。一方、VATN LCD は液晶材料や光学設計によって、観察方向に応じてコントラストが変化する場合があります。

例えば、装置ラックの高い位置や低い位置にディスプレイを取り付ける場合、作業者が上方または下方から画面を見ることがあります。このような用途では、公称視野角だけでなく、実際の観察位置におけるコントラストも確認することが重要です。

応答時間（Response Time）

応答時間は、表示素子がある表示状態から別の状態へ切り替わるまでに要する時間を示し、表示内容が変化する際の見やすさに影響します。

PMOLED の画素は一般的に応答速度が速く、文字、数値、グラフィックが高速に変化する場合でも、画素の切り替えによる残像やぼやけが発生しにくい特性があります。一方、VATN LCD は液晶分子の配向変化によって表示状態を切り替えるため、通常はより長い応答時間を必要とします。また、低温環境では応答時間がさらに長くなる場合があります。

固定文字や更新頻度の低い情報を主に表示する機器では、応答時間が長くても実用上の影響は小さい場合があります。ただし、データの高速更新や頻繁な画面切り替えが必要な用途では、表示素子の応答時間に加え、モジュールの実際の画面更新性能も考慮する必要があります。

モジュールの厚さと構造（Module Thickness and Construction）

モノクロ PMOLED は自発光方式を採用しており、別途バックライトモジュールを必要としないため、薄型ディスプレイの設計において有利です。一方、本記事で取り上げる VATN LCD は LED バックライトを必要とするため、モジュール全体の厚さはバックライト構造やモジュール設計の影響を受けます。

ただし、完成したディスプレイモジュールの厚さは、表示パネルやバックライト構造だけでなく、PCB、ドライバ部品、コネクタ、その他の機構部品によっても決まります。PMOLED はバックライトが不要という点で薄型化に有利ですが、実際のモジュール厚は個々の型番の仕様で確認する必要があります。

設置スペースが限られる産業機器では、設計エンジニアは候補となる各モジュールの全体厚、外形寸法、取付条件を比較し、装置の機構設計との適合性を確認することが重要です。

消費電力と駆動要件

消費電力（Power Consumption）

PMOLED と VATN LCD は消費電力の特性が異なり、特に表示内容が発光に必要な電力に与える影響に違いがあります。

モノクロ PMOLED の消費電力は、点灯する画素数と表示輝度によって変化します。例えば、少数の文字や数字を表示する場合は点灯画素数が少なくなりますが、広い範囲にグラフィックを表示したり、輝度を高く設定したりすると、消費電力が増加します。そのため、同じ PMOLED モジュールでも、表示内容によって消費電力が異なる場合があります。

VATN LCD では、液晶駆動回路自体の消費電力は一般的に比較的小さい一方、LED バックライトがモジュール全体の消費電力の大きな割合を占める場合があります。バックライトは通常、表示領域全体を照らすため、表示する文字数を減らしても、PMOLED で点灯画素数を減らした場合と同じようにバックライトの消費電力が低下するわけではありません。バックライトの輝度、駆動電流、点灯時間が、モジュール全体の消費電力に影響する主な要因となります。

したがって、PMOLED と VATN LCD のどちらが常に低消費電力であるとは一概にいえません。限られた情報を常時表示する機器や、ディスプレイまたはバックライトを定期的に消灯する機器では、実際の消費電力に大きな差が生じる場合があります。そのため、同等の動作条件でモジュール全体の消費電力を比較することが重要です。

駆動要件（Driving Requirements）

PMOLED と VATN LCD は、いずれも適切な駆動回路を必要としますが、表示内容の制御方法や電源構成には違いがあります。

WINSTAR のモノクロ PMOLED モジュールには、型番に応じたコントローラ／ドライバ IC が搭載されています。これらの IC が画素の走査と表示制御を行い、ホスト MCU は SPI、I²C、または各モジュールが対応するその他のインターフェースを介してコマンドや表示データを送信します。内部昇圧回路を備えたモジュールもあれば、外部から表示駆動電圧を供給する必要があるモジュールもあります。そのため、電源構成やコントローラの設定は、選定するモジュールによって異なります。

VATN LCD では、液晶の表示状態を制御するために、交流駆動信号と適切なバイアス条件が必要です。また、LED バックライトを搭載するモジュールでは、バックライトへの電源供給と輝度制御についても考慮する必要があります。

システムへの組込みに際しては、PMOLED ではコントローラのインターフェースと表示用電源の要件を確認し、VATN LCD では液晶駆動回路とバックライト回路に注意する必要があります。実際の回路構成は、選定するモジュールの集積度によって異なるため、どちらの技術が常に実装しやすいとは判断できません。

寿命と静止画表示に関する設計上の考慮事項

寿命（Operating Lifetime）

PMOLED と VATN LCD では、輝度低下に関わる部品や劣化の仕組みが異なるため、寿命特性にも違いがあります。

モノクロ PMOLED は、有機発光材料が直接発光する方式を採用しています。累積点灯時間が長くなるにつれて、画素の輝度は徐々に低下します。表示輝度を高く設定したり、長時間点灯させたりすると、発光材料の劣化が早まる場合があります。

VATN LCD は、光源として LED バックライトを使用します。バックライトの輝度も使用時間とともに徐々に低下しますが、その劣化の仕組みは PMOLED の画素とは異なります。また、液晶構造やその他の部品にもそれぞれ信頼性上の限界があるため、バックライトの定格寿命がモジュール全体の寿命を示すわけではありません。

両者の寿命仕様を比較する際は、PMOLED の発光輝度の低下を基準とした寿命なのか、VATN LCD の LED バックライト寿命なのかを確認するとともに、それぞれの試験条件を比較することが重要です。仕様書に記載された寿命時間だけで、両者を直接比較することはできません。

静止画表示に関する考慮事項（Static Image Considerations）

産業機器では、機器名、操作メニュー、状態アイコン、監視データなどの固定情報を長時間表示することがあります。PMOLED と VATN LCD はどちらもこうした情報を表示できますが、長時間使用した場合の影響は異なります。

PMOLED は各画素が自ら発光します。文字やアイコンを長時間同じ位置に表示し続けると、その部分の画素は周囲の画素よりも累積点灯時間が長くなります。その結果、輝度むらや焼き付き（Burn-in）が発生する可能性があります。表示輝度を下げる、固定アイコンの表示位置を定期的に変更する、表示が不要なときは画面を消灯するなどの対策により、画素間の劣化の差を抑えることができます。

VATN LCD は LED バックライトを使用するため、静止画を表示し続けても、PMOLED の発光画素で生じるような画素間の劣化の差は発生しません。この点で、固定文字や状態情報を長時間表示する用途では VATN LCD に利点があります。ただし、LED バックライトの輝度は使用時間とともに低下します。

固定情報を常時表示する機器では、VATN LCD を優先的に検討する価値があります。一方、PMOLED は表示内容を柔軟に変更できる利点がありますが、設計段階で長時間点灯する画素の劣化を考慮する必要があります。

動作温度と使用環境に関する考慮事項

産業機器は、屋外の筐体内、工場の制御システム、温度変化の大きい環境などに設置される場合があります。WINSTAR は広い動作温度範囲に対応するモノクロ PMOLED および VATN LCD モジュールを提供していますが、温度が表示性能に与える影響はそれぞれ異なります。

WINSTAR の標準モノクロ PMOLED モジュールの多くは、動作温度範囲が −40°C ～ +80°C、保存温度範囲が −40°C ～ +85°C です。PMOLED は一般的に低温環境でも速い画素応答を維持できますが、温度によって有機発光材料の輝度や電気的特性が変化する場合があります。また、高温環境では材料の劣化が早まる可能性があります。

WINSTAR が現在提供する標準 VATN LCD モジュールは、動作温度範囲 −20°C ～ +70°C、保存温度範囲 −30°C ～ +80°C に対応しており、多くの産業用途で求められる広い温度範囲をカバーしています。VATN LCD は液晶材料を使用するため、低温環境では表示の切り替えが遅くなり、高温環境ではコントラストや表示性能全体に影響が生じる場合があります。カスタム仕様の VATN LCD モジュールでは、動作温度範囲 −30°C ～ +80°C、保存温度範囲 −40°C ～ +85°C に対応することも可能です。

モジュールの仕様に加え、機器内部の実際の温度も重要な選定条件です。例えば、密閉された筐体内の温度は周囲温度より高くなる場合があるため、機器の実際の動作条件で表示性能を評価する必要があります。保存温度範囲は非動作時の条件を示すものであり、その温度範囲で正常に動作することを意味するものではありません。具体的な温度仕様は、選定する型番のデータシートで確認してください。

産業用途における OLED と VATN LCD の選定ポイント

モノクロ PMOLED と VATN LCD を選定する際は、まず機器に表示する情報の種類と表示形式を明確にすることが重要です。WINSTAR が現在提供する標準 VATN LCD 製品は、主にキャラクタ表示モジュールであり、決まった形式の文字、数値、機器の状態情報などの表示に適しています。一方、グラフィック表示や柔軟な画面レイアウトが必要な用途には、WINSTAR の標準モノクロ PMOLED グラフィックドットマトリクスモジュールが選択肢となります。また、VATN LCD でも、要求仕様に応じて特定のアイコンやあらかじめ定義されたパターンを表示するカスタム設計が可能です。

標準モジュールでは必要な表示形式や機構仕様を満たせない場合、PMOLED と VATN LCD のいずれもカスタマイズを検討できます。VATN LCD は、設計の自由度や初期製作費用の面で有利になる場合があります。ただし、実際の対応可否や費用は、要求仕様や開発条件によって異なります。

固定情報を長時間表示する機器では、標準品またはカスタム品の表示形式が用途に適合する場合、VATN LCD を優先的に検討する価値があります。PMOLED を採用する場合は、画素間の劣化の差を抑えるため、設計段階から表示輝度の設定や静止画表示への対策を考慮する必要があります。

表示形式と運用パターンを明確にした後は、候補となる各モジュールの動作温度範囲、消費電力、視野角、インターフェース、外形寸法を比較します。例えば、機器を −30°C で動作させる必要がある場合、その温度に対応する標準 PMOLED モジュール、または動作温度範囲を拡張したカスタム VATN LCD モジュールを検討できます。ただし、VATN LCD は低温環境で応答時間が長くなる場合があるため、実際の動作温度で表示更新性能を確認し、用途の要求を満たすか評価する必要があります。

WINSTAR は、産業機器や組込みシステム向けに OLED および VATN LCD モジュールを提供しています。以下の製品カテゴリから、各モジュールのラインアップ、表示仕様、技術情報をご確認いただけます。

〉WINSTAR OLED ディスプレイモジュール
〉WINSTAR VATN LCD ディスプレイモジュール

OLED と VATN LCD に関するよくある質問

1. OLED と VATN LCD の違いは何ですか？

主な違いは、画像を表示する仕組みにあります。OLED は画素自体が発光する自発光方式で、バックライトを必要としません。一方、VATN LCD は LED バックライトからの光の透過を制御して表示を行います。どちらも暗い背景に明るい文字や図形を表示できますが、コントラスト、応答時間、消費電力特性、長時間使用時の劣化の仕組みが異なります。

2. 固定情報を常時表示する場合、OLED と VATN LCD のどちらが適していますか？

固定文字や状態情報、あらかじめ定義されたパターンを常時表示する機器では、VATN LCD が選択肢となります。WINSTAR は現在、標準品としてキャラクタ表示タイプの VATN LCD モジュールを提供しています。特定のアイコンや固定パターンが必要な場合は、カスタム VATN LCD モジュールも検討できます。VATN LCD では、PMOLED のように点灯し続ける発光画素だけが相対的に劣化する現象は発生しません。ただし、LED バックライトの寿命については考慮が必要です。

一方、WINSTAR は標準品としてモノクロ PMOLED のグラフィックドットマトリクスモジュールも提供しており、ソフトウェアによって表示内容や画面レイアウトを変更できます。PMOLED も連続稼働する機器に使用できますが、表示輝度の設定や静止画表示による画素の劣化を抑える対策を考慮する必要があります。

3. VATN LCD に特定のアイコンや固定パターンを表示することはできますか？

はい、可能です。WINSTAR が現在提供する標準 VATN LCD 製品は主にキャラクタ表示モジュールですが、特定のアイコン、記号、あらかじめ定義されたパターンが必要な用途では、カスタム VATN LCD を検討できます。こうしたカスタム設計では、表示内容やレイアウトを開発段階で決定する必要があります。ソフトウェアから個々の画素を制御できるグラフィックドットマトリクスモジュールとは、この点が異なります。

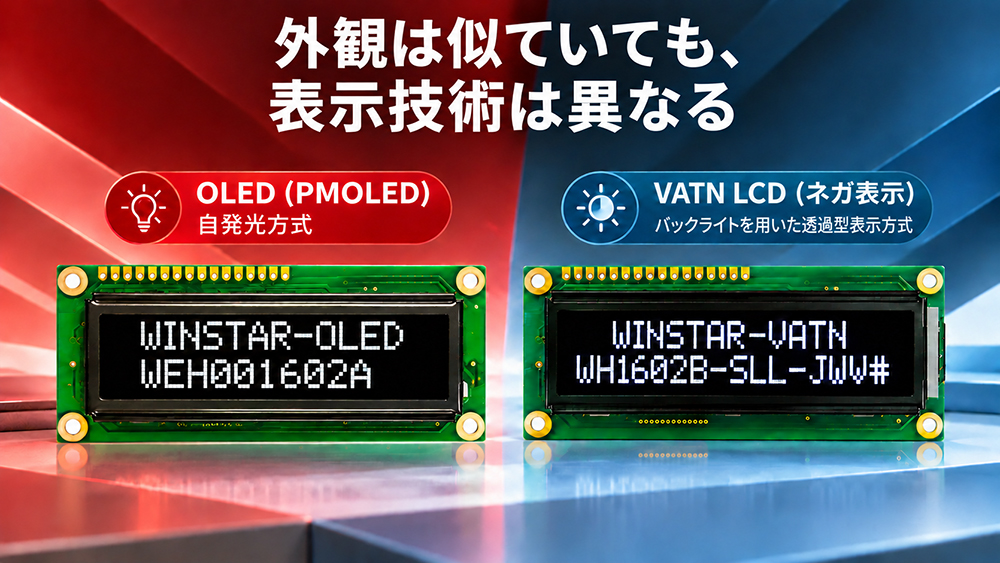

4. VATN LCD モジュールを OLED モジュールにそのまま置き換えることはできますか？

必ずしもそのまま置き換えられるとは限りません。外観が似ていても、外形寸法、ピン配置、電源要件、制御インターフェース、表示形式が異なる場合があります。置き換える前に、回路、ファームウェア、機構設計との互換性を確認する必要があります。画面サイズや外観が似ているだけでは、互換性があるとは判断できません。
