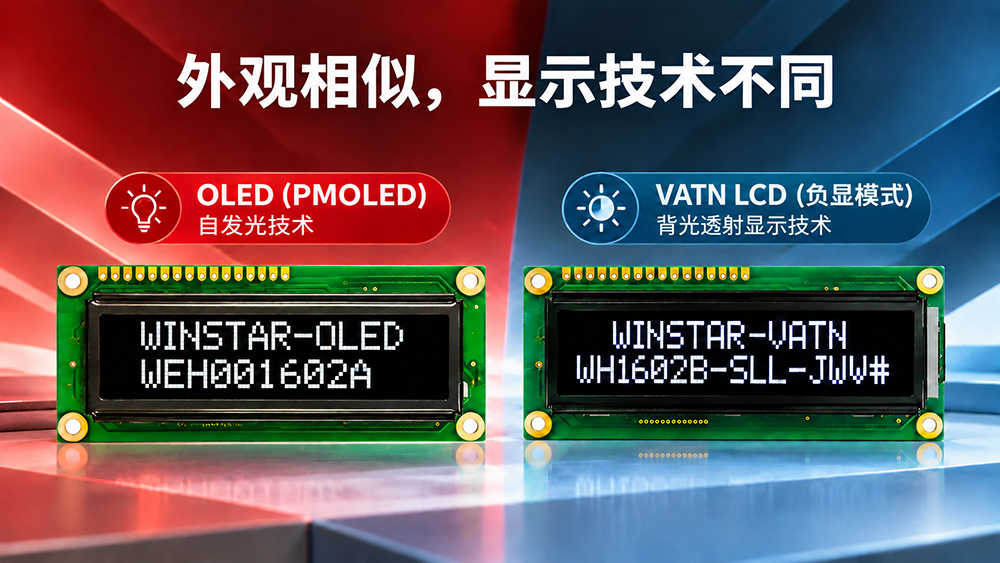

在工业控制设备、仪器仪表及嵌入式系统中，黑底亮字的显示屏常用于显示设备状态、操作信息和监测数据。单色 PMOLED 和负显式 VATN LCD（Negative-mode VATN LCD）都能实现这种显示效果，但两者在成像原理上存在根本区别：PMOLED 像素直接发光，而 VATN LCD 则通过液晶控制 LED 背光的透射。

这种技术差异也会影响显示性能、功耗及长期运行表现。对于需要长时间显示固定信息，或频繁更新文字和图形的设备，这些特性可能成为选择显示技术时的重要考虑因素。

本文对比单色 PMOLED 与 VATN LCD 的工作原理、显示性能、模组厚度与结构、功耗、使用寿命及工作温度特性，并介绍工程师在为工业应用选择显示模组时需要评估的关键因素。

本页章节导航

1. OLED 与 VATN LCD 的工作原理
2. 显示性能与模组结构
3. 功耗与驱动要求
4. 使用寿命与静态画面设计考量
5. 工作温度与环境条件考量
6. 工业应用中如何选择 OLED 与 VATN LCD
7. OLED 与 VATN LCD 常见问题



OLED 与 VATN LCD 的工作原理

OLED 与 VATN LCD 都能呈现黑底亮字的显示效果，但两者形成图像的方式不同。OLED 像素直接发光，而 VATN LCD 则通过液晶控制背光的透射。

OLED（Organic Light-Emitting Diode，有机发光二极管）是一种自发光显示技术，通过电流驱动有机材料发光，无需额外背光。WINSTAR 的单色 PMOLED（Passive-Matrix OLED，被动矩阵式 OLED）采用行列扫描方式控制像素，能够以点阵形式显示文字、数字和图形。由于未点亮的像素不会发光，因此 PMOLED 能够呈现深黑背景，并在背景与发光内容之间形成较高的对比度。

VATN LCD（Vertical Alignment Twisted Nematic Liquid Crystal Display）属于非自发光液晶显示技术，通过施加电压改变液晶分子的排列方向，从而控制光线的透射。负显式 VATN LCD 通常采用 LED 背光，未显示内容的区域呈现深色，而显示字符或符号的区域则允许背光透过，从而形成黑底亮字的显示效果。

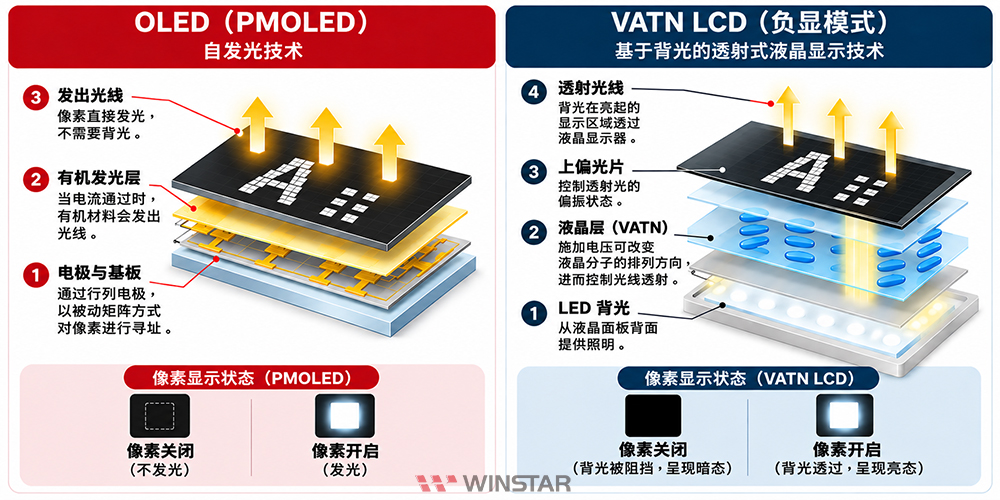

图 1. 单色 PMOLED 与负显式 VATN LCD 的工作原理对比。

显示性能与模组结构

对比度（Contrast Ratio）

PMOLED 与 VATN LCD 都能呈现黑底亮字的显示效果，但两者形成黑色背景的方式不同，因此对比度表现也存在差异。

单色 PMOLED 的未点亮像素不会发光，能够呈现深黑背景，在暗室条件下通常具有较高的对比度。VATN LCD 则通过液晶层控制背光的透射，非显示区域仍可能存在少量漏光，因此黑色背景的深度及对比度会受到液晶材料、偏光片和背光设计的影响。

不过，对比度越高并不意味着在所有环境下都更容易看清显示内容。例如，当显示屏安装在环境光较强的位置时，显示亮度和表面反射也会影响字符的可读性。因此，应分别评估暗室对比度和实际光照条件下的显示可读性。

视角（Viewing Angle）

视角决定了操作人员从不同方向观察显示屏时，能否清晰读取显示内容。

PMOLED 显示屏通常具有较宽的视角，部分模组的视角可达 160 度，从侧面或不同位置观看时，仍能保持良好的显示可读性。VATN LCD 的对比度则可能随观察方向变化，具体表现取决于液晶材料和光学设计。

例如，当显示屏安装在设备机柜较高或较低的位置时，操作人员可能需要从上方或下方倾斜观察。在这种情况下，仅比较标称视角可能还不够，还需要确认显示屏在实际观察角度下是否具有足够的对比度。

响应时间（Response Time）

响应时间是指显示元件从一种显示状态切换到另一种状态所需的时间，会影响画面内容变化时的清晰度。

PMOLED 像素的响应速度通常较快，当文字、数值或图形快速变化时，因像素切换而产生拖影的可能性较低。VATN LCD 则需要通过液晶分子改变排列方向来实现显示状态切换，通常需要更长的时间。在低温环境下，其响应时间还可能进一步延长。

对于主要显示固定字符或更新频率较低信息的设备，较长的响应时间可能不会产生明显影响。但对于需要快速更新数据或频繁切换画面的应用，应同时考虑显示元件的响应时间和模组的实际画面刷新能力。

模组厚度与结构设计（Module Thickness and Construction）

单色 PMOLED 采用自发光技术，无需额外的背光模组，因此在薄型化显示设计方面具有优势。采用 LED 背光的负显式 VATN LCD，其整体厚度则会受到背光结构和模组设计的影响。

不过，完整显示模组的厚度不仅取决于显示面板和背光结构，还受到 PCB、驱动元件、连接器及其他机械结构设计的影响。因此，虽然 PMOLED 无需背光，在薄型化设计方面具有优势，但实际模组厚度仍需根据具体型号确认。

对于安装空间有限的工业设备，工程师应比较具体型号的模组总厚度、外形尺寸及安装要求，确认其是否符合设备的机械结构设计需求。

功耗与驱动要求

功耗特性（Power Consumption）

PMOLED 与 VATN LCD 的功耗特性有所不同，主要区别在于显示内容对发光功耗的影响方式。

单色 PMOLED 的功耗与点亮的像素数量及显示亮度有关。例如，当画面仅显示少量字符或数字时，需要点亮的像素较少；而显示大面积图形或提高亮度时，功耗则会增加。因此，即使使用同一款 PMOLED 模组，不同显示内容所产生的功耗也可能不同。

VATN LCD 的液晶驱动电路通常功耗较低，而 LED 背光可能占据模组总功耗的较大比例。由于背光通常照亮整个显示区域，减少显示字符的数量，并不会像 PMOLED 减少点亮像素那样，相应降低背光功耗。背光亮度、驱动电流和工作时长是影响模组整体功耗的主要因素。

因此，不能简单认定 PMOLED 或 VATN LCD 哪一种技术在所有应用中都更省电。对于需要持续显示少量信息，或定期关闭显示屏或背光的设备，两种技术的实际功耗可能存在较大差异。应在相同工作条件下比较模组的总功耗。

驱动要求（Driving Requirements）

PMOLED 与 VATN LCD 都需要相应的驱动电路，但两者在显示内容控制和供电方式上有所不同。

WINSTAR 的单色 PMOLED 模组根据具体型号配置控制器／驱动 IC，由这些 IC 负责像素扫描和显示控制，主控 MCU 则通过 SPI、I²C 或其他受支持的接口发送指令和显示数据。部分模组具有内部升压功能，另一些模组则需要外部提供显示驱动电压。因此，电源配置和控制器设置需要根据所选型号确认。

VATN LCD 需要交流驱动信号和适当的偏置条件，以控制液晶的显示状态。对于配备 LED 背光的模组，还需要考虑背光供电和亮度控制。

在系统集成过程中，PMOLED 需要确认控制器接口及显示驱动电源要求，而 VATN LCD 则需要关注液晶驱动和背光电路。实际电路配置取决于所选模组的集成程度，因此不能仅凭显示技术判断哪一种方案更容易实现。

使用寿命与静态画面设计考量

使用寿命（Operating Lifetime）

PMOLED 与 VATN LCD 的使用寿命特性有所不同，主要区别在于发生亮度衰减的元件及其老化机制。

单色 PMOLED 采用有机发光材料直接发光，随着累计工作时间增加，像素亮度会逐渐下降。较高的显示亮度和较长的点亮时间可能加速发光材料的老化。

VATN LCD 使用 LED 背光作为光源。随着使用时间增加，背光亮度同样会逐渐衰减，但其老化机制与 PMOLED 像素不同。液晶结构及其他元件也有各自的可靠性限制，因此标称的背光寿命并不代表整个显示模组的使用寿命。

比较两种技术的寿命规格时，需要先确认所标示的寿命是指 PMOLED 发光亮度的衰减时间，还是 VATN LCD 的 LED 背光寿命，并核对相应的测试条件。不能仅凭标称的工作小时数直接比较两者的使用寿命。

静态画面设计考量（Static Image Considerations）

工业设备经常需要长时间显示固定信息，例如设备名称、操作菜单、状态图标或监测数值。PMOLED 与 VATN LCD 都能够显示这些内容，但长时间运行对两种显示技术的影响不同。

PMOLED 的每个像素都能独立发光。当文字或图标长时间保持在相同位置时，这些区域的像素会比周围像素累积更长的点亮时间，从而可能出现亮度不均或烧屏（Burn-in）现象。降低显示亮度、定期调整固定图标的位置，或在不需要显示时关闭屏幕，有助于减少像素差异老化。

VATN LCD 采用 LED 背光，静态显示内容不会产生与 PMOLED 相同的发光像素差异老化问题。因此，对于需要长时间显示固定字符或状态信息的设备，VATN LCD 在这方面具有一定优势。不过，LED 背光亮度仍会随着使用时间逐渐衰减。

对于需要持续显示固定信息的设备，可以优先考虑 VATN LCD。PMOLED 在显示内容和画面布局方面具有更高的灵活性，但在设计阶段应考虑长时间点亮区域的像素老化问题。

工作温度与环境条件考量

工业设备可能安装在户外机柜、工厂控制系统或温度变化较大的环境中。WINSTAR 提供具有较宽工作温度范围的单色 PMOLED 和 VATN LCD 模组，但温度对两种显示技术的性能影响有所不同。

WINSTAR 大多数标准单色 PMOLED 模组的工作温度范围为 −40°C 至 +80°C，存储温度范围为 −40°C 至 +85°C。PMOLED 在低温环境下通常仍能保持较快的像素响应速度，但温度也可能影响有机发光材料的亮度和电气特性。较高的工作温度还可能加速材料老化。

WINSTAR 目前的标准 VATN LCD 模组支持 −20°C 至 +70°C 的工作温度范围，以及 −30°C 至 +80°C 的存储温度范围，可满足许多工业应用的宽温要求。由于 VATN LCD 使用液晶材料，低温可能延长显示状态的切换时间，而高温则可能影响对比度及整体显示效果。定制 VATN LCD 模组可支持 −30°C 至 +80°C 的工作温度范围，以及 −40°C 至 +85°C 的存储温度范围。

除了模组规格，设备内部的实际温度也是选型时的重要考虑因素。例如，密闭机柜内部的温度可能高于周围环境温度，因此需要在设备的实际工作条件下评估显示性能。存储温度是指模组未通电时允许的温度范围，并不代表模组能够在该范围内正常工作。具体温度规格应以所选型号的数据手册为准。

工业应用中如何选择 OLED 与 VATN LCD

选择单色 PMOLED 或 VATN LCD 时，应首先明确设备需要显示的信息类型。WINSTAR 目前的标准 VATN LCD 产品以字符型模组为主，适合显示固定格式的文字、数值和设备状态信息。对于需要显示图形或灵活调整画面布局的应用，WINSTAR 提供标准单色图形点阵 PMOLED 模组。VATN LCD 也可以根据应用需求定制特定图标（Icon）或预设图案，但需要考虑相应的定制开发要求。

如果现有标准模组无法满足显示格式或机械结构要求，PMOLED 和 VATN LCD 均可考虑定制方案。VATN LCD 在定制设计灵活性和开模成本方面可能具有一定优势，但实际可行性及费用仍取决于具体规格和开发要求。

对于需要长时间显示固定信息的设备，如果标准或定制 VATN LCD 的显示格式能够满足应用要求，可以优先考虑 VATN LCD。如果选择 PMOLED，则应在设计阶段考虑显示亮度和静态画面管理，以减少像素差异老化的影响。

确定显示格式和运行方式后，还需要比较具体模组的工作温度、功耗、视角、接口及机械尺寸。例如，如果设备需要在 −30°C 环境下运行，可以考虑符合该工作温度要求的标准 PMOLED 模组，或采用扩展工作温度设计的定制 VATN LCD 模组。不过，VATN LCD 在低温环境下的响应时间可能延长，因此需要在实际工作温度下验证显示更新性能，确保满足应用要求。

WINSTAR 提供适用于工业设备和嵌入式系统的 OLED 及 VATN LCD 显示模组。可通过以下产品分类页面查看现有型号、显示规格及相关技术资料。

〉WINSTAR OLED 显示模块
〉WINSTAR VATN LCD 显示模块

OLED 与 VATN LCD 常见问题

1. OLED 与 VATN LCD 有什么区别？

主要区别在于成像方式。OLED 是自发光技术，像素直接发光，无需背光；VATN LCD 则通过液晶控制 LED 背光的透射。两者都能呈现黑底亮字的显示效果，但在对比度、响应时间、功耗特性及长期运行时的老化机制方面存在差异。

2. 长时间显示固定信息，OLED 和 VATN LCD 哪个更适合？

对于需要持续显示固定字符、状态信息或预设图案的设备，VATN LCD 值得优先考虑。WINSTAR 目前提供标准字符型 VATN LCD 模组。如果应用需要特定图标或预设图案，也可以考虑定制 VATN LCD 模组。VATN LCD 不会出现 PMOLED 因发光像素长时间持续点亮而产生的同类差异老化问题，但仍需考虑 LED 背光的使用寿命。

WINSTAR 也提供标准单色图形点阵 PMOLED 模组，可通过软件灵活调整显示内容和画面布局。PMOLED 同样可以用于需要持续运行的设备，但设计时应考虑显示亮度及静态画面管理。

3. VATN LCD 可以定制图标或固定图案吗？

可以。WINSTAR 目前的标准 VATN LCD 产品主要为字符型模组。对于需要特定图标、符号或预设图案的应用，可以考虑定制 VATN LCD 方案。这类定制设计需要在开发阶段确定显示内容和布局，与可通过软件控制单个像素的图形点阵模组不同。

4. OLED 模组可以直接替换 VATN LCD 模组吗？

不一定。即使两种模组的外观相似，其机械尺寸、引脚定义、供电要求、控制接口及显示格式也可能不同。替换前需要确认电路、固件及机械结构的兼容性。仅凭屏幕尺寸或外观相近，并不能保证两种模组可以直接互换。
