Dans les équipements de commande industrielle, les instruments de mesure et les systèmes embarqués, les afficheurs présentant des caractères lumineux sur fond noir sont couramment utilisés pour afficher l’état des équipements, les informations de fonctionnement et les données de surveillance. Les afficheurs PMOLED monochromes et les écrans LCD VATN en mode négatif permettent tous deux d’obtenir ce type d’affichage, mais reposent sur des principes de fonctionnement fondamentalement différents : les pixels PMOLED émettent directement leur propre lumière, tandis que les écrans LCD VATN contrôlent la transmission de la lumière provenant d’un rétroéclairage LED.
Cette différence influe également sur les performances d’affichage, la consommation électrique et le comportement à long terme. Pour les équipements qui affichent des informations statiques pendant de longues périodes ou actualisent fréquemment des textes et des graphiques, ces caractéristiques peuvent orienter le choix de la technologie d’affichage.
Cet article compare les principes de fonctionnement, les performances d’affichage, l’épaisseur et la structure des modules, la consommation électrique, les facteurs liés à la durée de vie ainsi que les caractéristiques de fonctionnement en température des afficheurs PMOLED monochromes et des écrans LCD VATN. Il présente également les principaux critères techniques que les ingénieurs doivent prendre en compte lors du choix de modules d’affichage pour des applications industrielles.

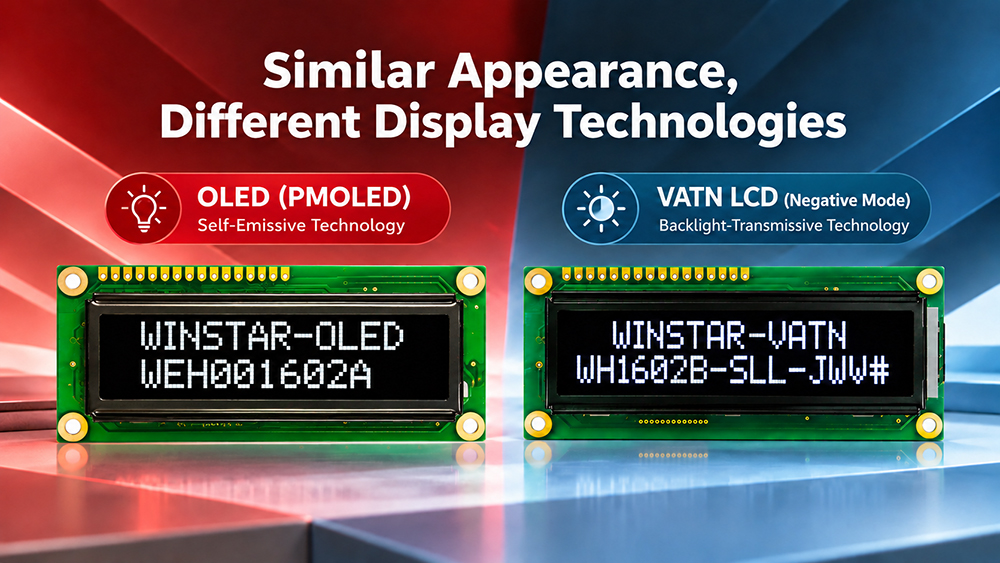

Les afficheurs OLED et les écrans LCD VATN peuvent tous deux afficher des caractères lumineux sur fond sombre, mais ils reposent sur des principes différents pour produire l’image visible. Les pixels OLED émettent directement de la lumière, tandis que les écrans LCD VATN contrôlent la transmission de la lumière provenant d’un rétroéclairage.
La technologie OLED (Organic Light-Emitting Diode, diode électroluminescente organique) est une technologie d’affichage autoémissive dans laquelle un courant électrique provoque l’émission de lumière par des matériaux organiques, sans nécessiter de rétroéclairage distinct. Les afficheurs PMOLED monochromes (Passive-Matrix OLED, OLED à matrice passive) de WINSTAR utilisent un balayage des lignes et des colonnes pour commander les pixels, permettant ainsi d’afficher du texte, des chiffres et des graphiques sous forme de matrice de points. Comme les pixels éteints n’émettent pas de lumière, les afficheurs PMOLED peuvent produire des noirs profonds et un contraste élevé entre le fond et les éléments lumineux.
La technologie LCD VATN (Vertical Alignment Twisted Nematic Liquid Crystal Display) est une technologie d’affichage non émissive qui utilise une tension électrique pour modifier l’orientation des molécules de cristaux liquides et contrôler la transmission de la lumière à travers l’écran. Les écrans LCD VATN en mode négatif présentés dans cet article utilisent généralement un rétroéclairage LED. Les zones sans contenu affiché restent sombres, tandis que les zones correspondant aux caractères ou aux symboles laissent passer la lumière du rétroéclairage, ce qui permet d’obtenir des éléments lumineux sur fond sombre.

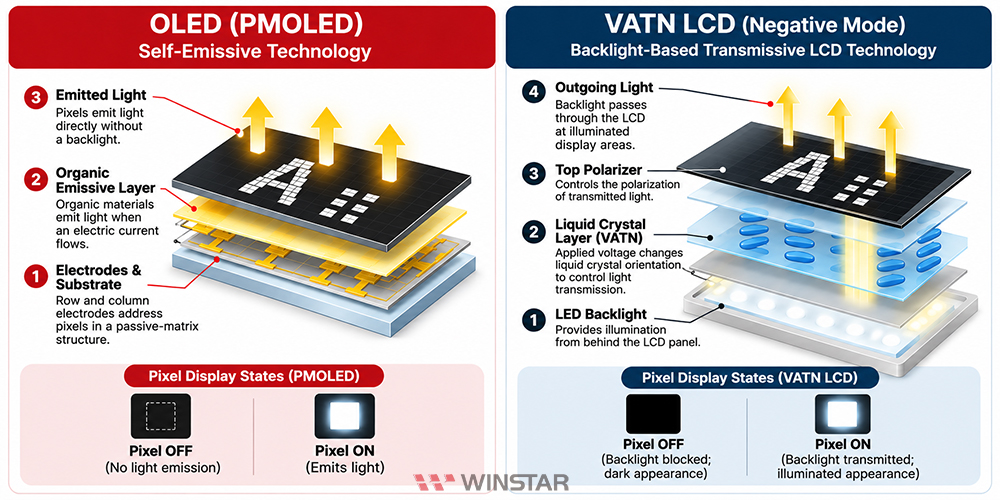

Figure 1. Principes de fonctionnement des afficheurs PMOLED et des écrans LCD VATN en mode négatif.
Les afficheurs PMOLED et les écrans LCD VATN peuvent tous deux afficher des caractères lumineux sur fond sombre. Cependant, ils produisent ce fond sombre de manière différente, ce qui influe sur leurs performances en matière de contraste.
Dans les afficheurs PMOLED monochromes, les pixels éteints n’émettent pas de lumière, ce qui permet d’obtenir des noirs profonds et généralement un contraste élevé dans un environnement sombre. Les écrans LCD VATN contrôlent quant à eux la transmission de la lumière du rétroéclairage à travers la couche de cristaux liquides. De légères fuites de lumière peuvent subsister dans les zones sans contenu affiché. Le niveau de noir et le rapport de contraste dépendent donc des matériaux à cristaux liquides, des polariseurs et de la conception du rétroéclairage.
Un rapport de contraste plus élevé ne garantit toutefois pas une meilleure lisibilité dans toutes les conditions. Par exemple, lorsqu’un écran est installé dans un environnement fortement éclairé, la luminosité de l’affichage et les reflets à sa surface peuvent réduire la lisibilité des caractères. Il convient donc d’évaluer séparément le contraste mesuré dans l’obscurité et la lisibilité dans les conditions réelles d’éclairage.
L’angle de vision détermine dans quelle mesure les opérateurs peuvent lire clairement les informations affichées depuis différentes directions.
Les afficheurs PMOLED offrent généralement un angle de vision étendu de 160°, assurant une bonne lisibilité lorsqu’ils sont observés de côté ou depuis différentes positions. Sur les écrans LCD VATN, le contraste peut varier selon la direction d’observation, en fonction des matériaux à cristaux liquides et de la conception optique.
Par exemple, un écran installé dans la partie supérieure ou inférieure d’une baie d’équipements peut devoir être consulté depuis le bas ou depuis le haut. Dans ce cas, l’angle de vision indiqué dans les spécifications ne suffit pas toujours : le contraste à la position réelle d’observation doit également être pris en compte.
Le temps de réponse correspond au temps nécessaire à un élément d’affichage pour passer d’un état à un autre. Il influe sur la netteté des contenus qui évoluent à l’écran.
Les pixels PMOLED présentent généralement un temps de réponse plus court, ce qui réduit le risque de flou de mouvement lié à la commutation des pixels lorsque les textes, les valeurs numériques ou les graphiques changent rapidement. Dans les écrans LCD VATN, les molécules de cristaux liquides doivent se réorienter, ce qui prend généralement plus de temps. Le temps de réponse peut encore augmenter à basse température de fonctionnement.
Pour les équipements qui affichent principalement des caractères fixes ou des informations peu fréquemment actualisées, un temps de réponse plus long peut avoir peu d’incidence en pratique. En revanche, les applications nécessitant des mises à jour rapides ou des changements fréquents d’écran doivent tenir compte à la fois du temps de réponse des éléments d’affichage et de la capacité réelle de rafraîchissement du module.
Les afficheurs PMOLED monochromes reposent sur une technologie autoémissive et ne nécessitent pas de module de rétroéclairage distinct, ce qui constitue un avantage pour la conception d’afficheurs à faible épaisseur. Les écrans LCD VATN présentés dans cet article nécessitent en revanche un rétroéclairage LED. Leur épaisseur totale dépend donc de la structure du rétroéclairage et de la conception du module.
L’épaisseur d’un module d’affichage complet ne dépend toutefois pas uniquement de la dalle et du rétroéclairage, mais aussi du circuit imprimé (PCB), des composants de pilotage, des connecteurs et d’autres éléments mécaniques. Bien que l’absence de rétroéclairage favorise les conceptions à faible épaisseur avec la technologie PMOLED, l’épaisseur réelle du module doit être vérifiée dans les spécifications de chaque modèle.
Pour les équipements industriels disposant d’un espace d’intégration limité, les ingénieurs doivent comparer l’épaisseur totale, les dimensions extérieures et les exigences de montage des modules envisagés afin de vérifier leur compatibilité avec la conception mécanique de l’équipement.
Les afficheurs PMOLED et les écrans LCD VATN présentent des caractéristiques de consommation électrique différentes, notamment en ce qui concerne l’influence du contenu affiché sur l’énergie nécessaire à la production de lumière.
Dans les afficheurs PMOLED monochromes, la consommation électrique dépend du nombre de pixels allumés et de la luminosité de l’affichage. Par exemple, l’affichage de quelques caractères ou chiffres nécessite d’allumer moins de pixels, tandis que des graphiques plus étendus ou une luminosité plus élevée augmentent la consommation électrique. Ainsi, la consommation électrique d’un même module PMOLED peut varier selon le contenu affiché.
Dans les écrans LCD VATN, le circuit de pilotage des cristaux liquides consomme généralement relativement peu d’énergie, tandis que le rétroéclairage LED peut représenter une part importante de la consommation totale du module. Comme le rétroéclairage éclaire généralement toute la surface d’affichage, afficher moins de caractères ne permet pas de réduire sa consommation de la même manière que la réduction du nombre de pixels allumés sur un afficheur PMOLED. La luminosité du rétroéclairage, le courant de pilotage et la durée de fonctionnement sont les principaux facteurs qui influencent la consommation électrique globale.
Aucune des deux technologies n’est systématiquement plus économe en énergie dans toutes les applications. Pour les équipements qui affichent en permanence une quantité limitée d’informations ou qui éteignent périodiquement l’afficheur ou le rétroéclairage, la consommation réelle peut varier considérablement. Il convient donc de comparer la consommation électrique totale des modules dans des conditions de fonctionnement équivalentes.
Les afficheurs PMOLED et les écrans LCD VATN nécessitent tous deux des circuits de pilotage adaptés. Ils diffèrent toutefois par leurs méthodes de commande de l’affichage et leurs exigences en matière d’alimentation électrique.
Selon le modèle, les modules PMOLED monochromes de WINSTAR intègrent des circuits intégrés de commande et de pilotage (contrôleurs/drivers). Ces circuits assurent le balayage des pixels et la commande de l’affichage, tandis que le microcontrôleur hôte (MCU) transmet les commandes et les données d’affichage via une interface SPI, I²C ou une autre interface prise en charge. Certains modules disposent d’un circuit interne d’élévation de tension, tandis que d’autres nécessitent une tension de pilotage de l’affichage fournie de manière externe. La configuration de l’alimentation et les paramètres du contrôleur dépendent donc du module sélectionné.
Les écrans LCD VATN nécessitent des signaux de pilotage alternatifs et des tensions de polarisation (bias) appropriées pour contrôler l’état des cristaux liquides. Pour les modules équipés d’un rétroéclairage LED, l’alimentation et le réglage de la luminosité du rétroéclairage doivent également être pris en compte.
Lors de l’intégration au système, les solutions PMOLED nécessitent de vérifier l’interface du contrôleur et les exigences d’alimentation de l’affichage, tandis que les solutions LCD VATN exigent une attention particulière au pilotage des cristaux liquides et au circuit de rétroéclairage. La configuration réelle des circuits dépend du niveau d’intégration du module sélectionné. Il ne faut donc pas considérer systématiquement l’une de ces technologies comme plus simple à mettre en œuvre que l’autre.
Les technologies PMOLED et LCD VATN présentent des caractéristiques de durée de vie différentes, principalement parce que la diminution de la luminance ne concerne pas les mêmes composants.
Les afficheurs PMOLED monochromes utilisent des matériaux organiques qui émettent directement de la lumière. La luminance des pixels diminue progressivement au fil des heures de fonctionnement. Des réglages de luminosité élevés et des périodes d’émission lumineuse prolongées peuvent accélérer le vieillissement de ces matériaux émissifs.
Les écrans LCD VATN utilisent un rétroéclairage LED comme source lumineuse. La luminance du rétroéclairage diminue également avec le temps, mais ce mécanisme de vieillissement diffère de celui des pixels PMOLED. La structure à cristaux liquides et les autres composants présentent leurs propres limites de fiabilité. Par conséquent, la durée de vie nominale du rétroéclairage ne correspond pas nécessairement à celle du module complet.
Lors de la comparaison des caractéristiques de durée de vie, il est important de vérifier si les valeurs indiquées concernent la dégradation de la luminance des pixels PMOLED ou la durée de vie du rétroéclairage d’un écran LCD VATN, ainsi que les conditions d’essai utilisées. Le nombre d’heures de fonctionnement annoncé ne permet pas, à lui seul, de comparer directement les deux technologies.
Les équipements industriels affichent souvent des informations fixes pendant de longues périodes, notamment des noms d’équipements, des menus de commande, des icônes d’état ou des valeurs de surveillance. Les afficheurs PMOLED et les écrans LCD VATN peuvent tous deux présenter ces informations, mais un fonctionnement prolongé n’a pas les mêmes effets sur les deux technologies.
Chaque pixel PMOLED émet sa propre lumière. Lorsque des textes ou des icônes restent affichés au même emplacement pendant de longues périodes, les pixels allumés cumulent davantage d’heures de fonctionnement que les pixels environnants. Cela peut entraîner une luminance non uniforme ou des effets de marquage permanent de l’image (burn-in). Réduire la luminosité de l’affichage, déplacer périodiquement les icônes fixes ou éteindre l’écran lorsqu’il n’est pas utilisé peut contribuer à limiter le vieillissement différentiel des pixels.
Les écrans LCD VATN utilisent un rétroéclairage LED. Par conséquent, l’affichage de contenus statiques ne provoque pas le même vieillissement différentiel des pixels émissifs que sur les afficheurs PMOLED. Cela peut constituer un avantage pour les applications qui affichent des caractères fixes ou des informations d’état pendant de longues périodes. Toutefois, la luminance du rétroéclairage diminue également avec l’utilisation.
Pour les équipements qui affichent en permanence des informations fixes, il est pertinent d’envisager en priorité un écran LCD VATN. Les afficheurs PMOLED offrent une plus grande souplesse dans la présentation des contenus, mais le vieillissement des pixels dans les zones éclairées en continu doit être pris en compte dès la conception de l’affichage.
Les équipements industriels peuvent être installés dans des boîtiers extérieurs, des systèmes de commande en usine ou des environnements soumis à d’importantes variations de température. WINSTAR propose des modules PMOLED monochromes et LCD VATN adaptés à de larges plages de températures de fonctionnement. Toutefois, la température n’affecte pas les performances d’affichage de ces deux technologies de la même manière.
La plupart des modules PMOLED monochromes standard de WINSTAR fonctionnent entre −40°C et +80°C, avec une plage de températures de stockage comprise entre −40°C et +85°C. Les afficheurs PMOLED conservent généralement un temps de réponse rapide des pixels à basse température. Cependant, la température peut influencer la luminance et les caractéristiques électriques des matériaux organiques émissifs. Des températures élevées peuvent également accélérer le vieillissement de ces matériaux.
Les modules LCD VATN standard actuellement proposés par WINSTAR présentent des plages de températures de fonctionnement allant de −20°C à +70°C et de stockage allant de −30°C à +80°C, répondant ainsi aux exigences de nombreuses applications industrielles nécessitant une plage de fonctionnement étendue. Comme les écrans LCD VATN utilisent des cristaux liquides, les basses températures peuvent ralentir les transitions d’affichage, tandis que les températures élevées peuvent affecter le contraste et les performances globales de l’écran. Des modules LCD VATN personnalisés peuvent être conçus pour fonctionner entre −30°C et +80°C, avec une plage de températures de stockage de −40°C à +85°C.
Au-delà des spécifications du module, la température réelle à l’intérieur de l’équipement constitue un critère de sélection important. Par exemple, dans un boîtier fermé, la température interne peut dépasser la température ambiante. Les performances d’affichage doivent donc être évaluées dans les conditions réelles de fonctionnement de l’équipement. Les plages de températures de stockage correspondent à des conditions hors fonctionnement et ne définissent pas les températures auxquelles le module peut fonctionner normalement. Les spécifications thermiques doivent être vérifiées dans la fiche technique du modèle sélectionné.
Pour choisir entre un afficheur PMOLED monochrome et un écran LCD VATN, il convient d’abord de définir les informations que l’équipement doit afficher. La gamme standard actuelle de modules LCD VATN de WINSTAR comprend principalement des afficheurs alphanumériques, adaptés aux textes à format fixe, aux valeurs numériques et aux informations d’état des équipements. Pour les applications nécessitant des graphiques ou une organisation flexible de l’écran, WINSTAR propose des modules graphiques PMOLED monochromes à matrice de points dans sa gamme standard. Les modules LCD VATN peuvent également être personnalisés pour afficher des icônes spécifiques ou des motifs prédéfinis, selon les exigences du projet.
Lorsque les modules standard ne répondent pas aux exigences de format d’affichage ou aux contraintes mécaniques, des solutions personnalisées peuvent être envisagées pour les technologies PMOLED et LCD VATN. Les écrans LCD VATN peuvent présenter des avantages en matière de flexibilité de conception et de coûts d’outillage. Toutefois, la faisabilité et les coûts réels dépendent des spécifications et des exigences de développement de chaque projet.
Pour les équipements qui affichent des informations fixes pendant de longues périodes, il est pertinent d’envisager en priorité un écran LCD VATN, à condition que le format d’affichage d’un module standard ou personnalisé réponde aux besoins de l’application. Si un afficheur PMOLED est retenu, la luminosité et la gestion des images statiques doivent être prises en compte dès la phase de conception afin de limiter le vieillissement différentiel des pixels.
Une fois le format d’affichage et le profil d’utilisation définis, les ingénieurs doivent comparer les plages de températures de fonctionnement, la consommation électrique, les angles de vision, les interfaces et les dimensions mécaniques des modules envisagés. Par exemple, si un équipement doit fonctionner à −30°C, il est possible d’envisager des modules PMOLED standard dont la plage de fonctionnement spécifiée couvre cette température, ou des modules LCD VATN personnalisés conçus pour une plage de températures étendue. Toutefois, le temps de réponse des écrans LCD VATN peut augmenter à basse température. Il convient donc de vérifier les performances réelles d’actualisation de l’affichage à la température de fonctionnement prévue afin de s’assurer qu’elles répondent aux exigences de l’application.
WINSTAR propose des modules OLED et LCD VATN destinés aux équipements industriels et aux systèmes embarqués. Consultez les catégories de produits ci-dessous pour découvrir les modèles disponibles, leurs caractéristiques techniques et les informations nécessaires à leur intégration.
〉Modules d’affichage OLED WINSTAR
〉Modules d’affichage LCD VATN WINSTAR
La principale différence réside dans la manière dont l’image est produite. La technologie OLED est autoémissive : les pixels émettent directement de la lumière, sans nécessiter de rétroéclairage. Les écrans LCD VATN contrôlent quant à eux la transmission de la lumière provenant d’un rétroéclairage LED. Les deux technologies peuvent afficher des éléments lumineux sur fond sombre, mais elles se distinguent par leur contraste, leur temps de réponse, leurs caractéristiques de consommation électrique et leurs mécanismes de vieillissement lors d’une utilisation prolongée.
Les écrans LCD VATN méritent d’être envisagés pour les équipements qui affichent en permanence des caractères fixes, des informations d’état ou des motifs prédéfinis. WINSTAR propose actuellement des modules LCD VATN alphanumériques standard. Pour les applications nécessitant des icônes spécifiques ou des motifs prédéfinis, des modules LCD VATN personnalisés peuvent également être envisagés. Les écrans LCD VATN ne présentent pas le même vieillissement différentiel des pixels émissifs allumés en continu que les afficheurs PMOLED. Toutefois, la durée de vie du rétroéclairage LED doit également être prise en compte.
WINSTAR propose également des modules graphiques PMOLED monochromes à matrice de points dans sa gamme standard, permettant de modifier les contenus affichés et la disposition des écrans par logiciel. Les afficheurs PMOLED peuvent aussi être utilisés dans des équipements conçus pour fonctionner en continu, à condition de prendre en compte la luminosité de l’affichage et la gestion des images statiques.
Oui. La gamme standard actuelle de WINSTAR comprend principalement des modules LCD VATN alphanumériques. Pour les applications nécessitant des icônes, des symboles ou des motifs prédéfinis, des solutions LCD VATN personnalisées peuvent être envisagées. Le contenu et la disposition des éléments affichés doivent être définis lors du développement de ces modules personnalisés, contrairement aux modules graphiques à matrice de points qui permettent de commander individuellement les pixels par logiciel.
Pas nécessairement. Même si les deux modules présentent une apparence similaire, leurs dimensions mécaniques, leurs affectations de broches, leurs exigences d’alimentation, leurs interfaces de commande et leurs formats d’affichage peuvent différer. La compatibilité des circuits électroniques, du micrologiciel (firmware) et de la conception mécanique doit être vérifiée avant tout remplacement. Une taille d’écran ou une apparence similaire ne garantit pas, à elle seule, l’interchangeabilité des modules.
