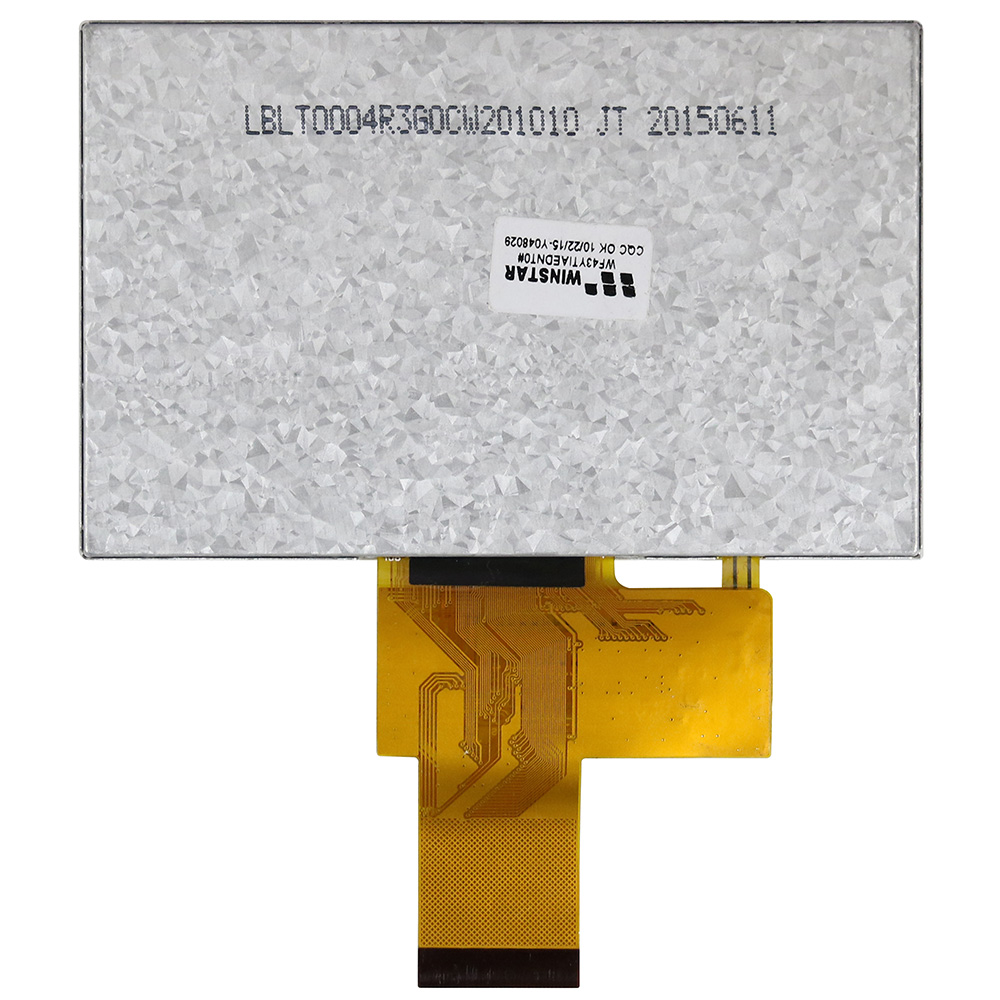

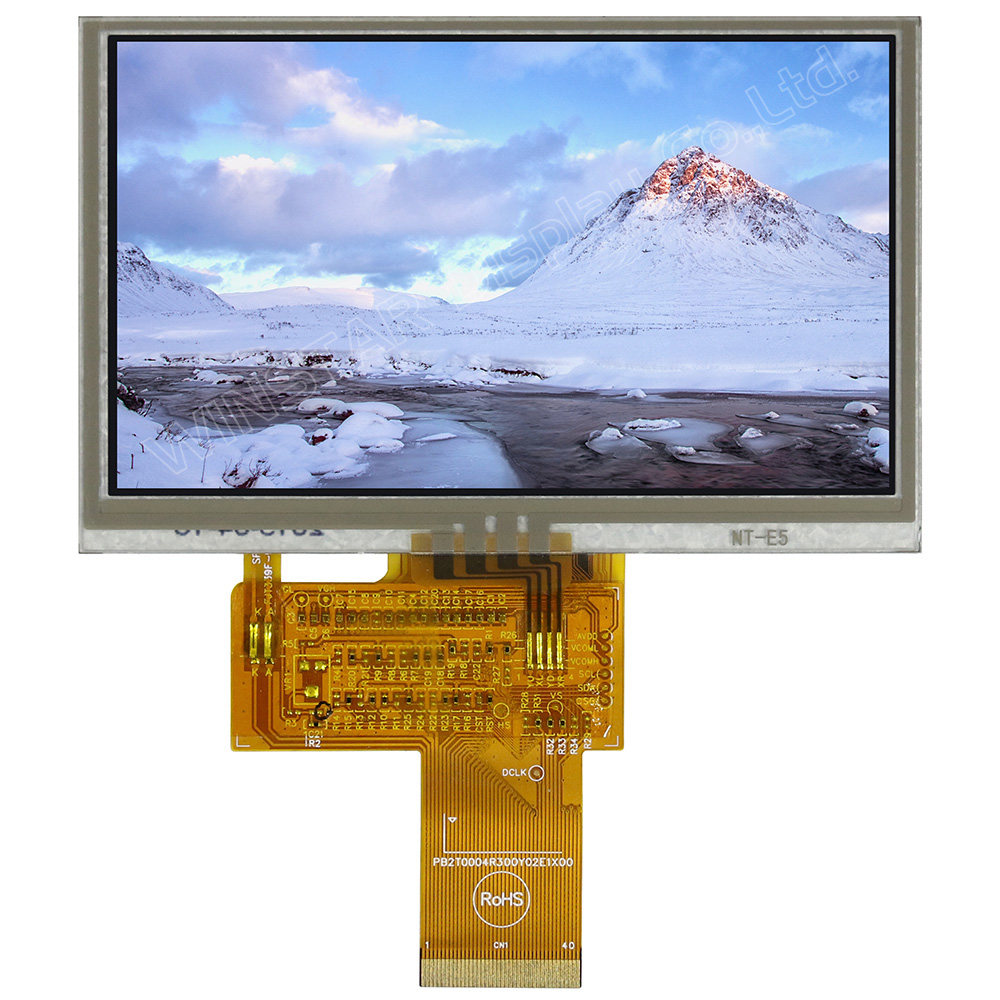

4.3インチTFT LCDモジュール

型番 WF43YTIAEDNT0

►サイズ: 4.3インチ
►解像度: 480 x 272 dots
►視野角: 12H
►インターフェース: RGB
►駆動IC:ILI6480B
►コントロールボード: 無
►輝度(cd/m²): 350
►スルーホールフレーム: 無
►タッチパネル: 抵抗式タッチパネル(RTP)

製品情報

WF43YTIAEDNT0は、解像度480×272ドット、輝度350 cd/m²、コントラスト比500:1の4.3インチ標準TFTカラーディスプレイで、抵抗式タッチパネルを搭載しています。ILI6480BドライバICを搭載し、RGBインタフェースをサポートし、3.3V(典型値)の電源(VCC)で動作します。モジュールの寸法は105.5 × 67.2 mmで、アクティブエリアのサイズは95.04 × 53.86 mmです。

TFT WF43Yシリーズの特徴は、すべてのピン割り当てを一つの40ピンFPCに統合し、FPCを各TFTパネルの底部中央に配置することです。WF43YモデルはDEおよびSYNCモードの両方をサポートし、デフォルトはSYNCモードです。

Winstar TFT Yシリーズの主な利点は次のとおりです:
  • すべてのYシリーズモジュールには、統合設計の統一された40ピンFPCが含まれており、顧客はロジック電源、バックライト電源、およびRGB信号の入力のみを提供すればよく、顧客側の製品開発がより簡単になります。
  • すべてのYシリーズは、DC-DC多出力電源(VGH、VGL、AVDD、VCOM)機能をサポートしています。


WF43YTIAEDNN0には、抗反射表面パネル、12時方向の視野、6時方向のグレースケール反転が特徴で、アスペクト比は16:9です。このディスプレイは、-20℃から+70℃の温度範囲で動作し、保存温度範囲は-30℃から+80℃です。

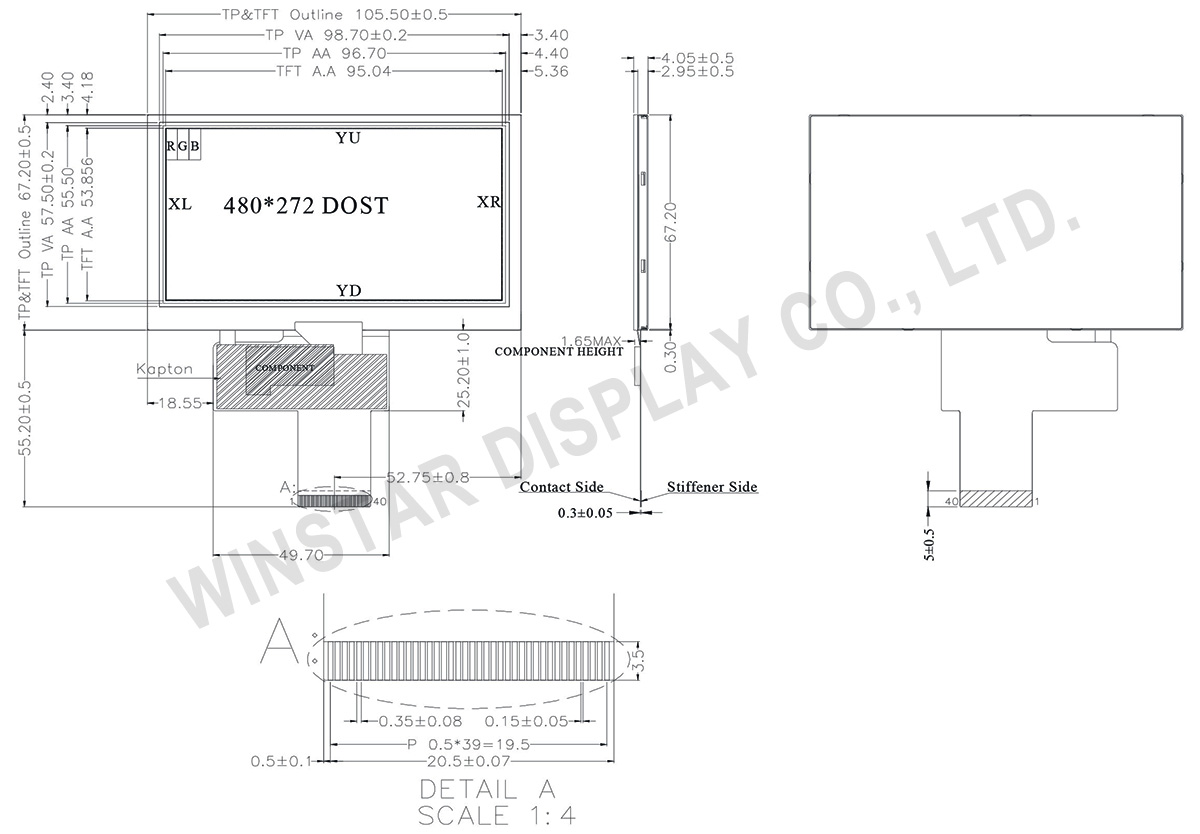

外形図

Winstar Display - 4.3 inch TFT LCD Modules - WF43YTIAEDNT0

製品仕様

規格説明

項目 仕様 単位
サイズ(対角線) 4.3 インチ
ドットマトリクス(解像度) 480 × RGB × 272 (TFT) dots
モジュールサイズ 105.5(W) × 67.2(H) × 4.05(D) mm
有効エリア 95.04 × 53.86 mm
ドットピッチ 0.066 × 0.198 mm
LCDタイプ TFT, ノーマリ・ホワイト, 透過型
視野角 12時方向
グレースケール反転 6時方向
TFT ドライバIC ILI6480B
TFT インターフェイス 24-bit RGB
バックライトタイプ LED, ノーマリ・ホワイト
タッチパネルタイプ 抵抗膜方式タッチパネル
表面 アンチグレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 - +70
保存温度 TST -30 - +80

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC - 3.0 3.3 3.5 V
デジタル動作電流 Icc - - 17 25 mA

ピン功能定義

Pin 記号 説明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Power ground
4 VCC Power voltage
5 R0 Red data (LSB)
6~11 R1~R6 Red data
12 R7 Red data (MSB)
13 G0 Green data (LSB)
14~19 G1~G6 Green data
20 G7 Green data (MSB)
21 B0 Blue data (LSB)
22~27 B1~B6 Blue data
28 B7 Blue data (MSB)
29 GND Power ground
30 CLK Pixel clock
31 DISP Display on/off
32 Hsync Horizontal sync signal
33 Vsync  Vertical sync signal
34~35 NC No connection
36 RESET Hardware reset
37 XR Right electrode
38 YD Down electrode
39 XL Left electrode
40 YU Top electrode
