4.3" TFT カラー液晶

型番 WF43YTIAEDNN0

►サイズ: 4.3インチ
►解像度: 480 x 272 dots
►視野角: 12H
►インターフェース: RGB
►駆動IC:ILI6480B
►コントロールボード: 無
►輝度(cd/m²): 500
►スルーホールフレーム: 無
►タッチパネル: タッチパネル無し

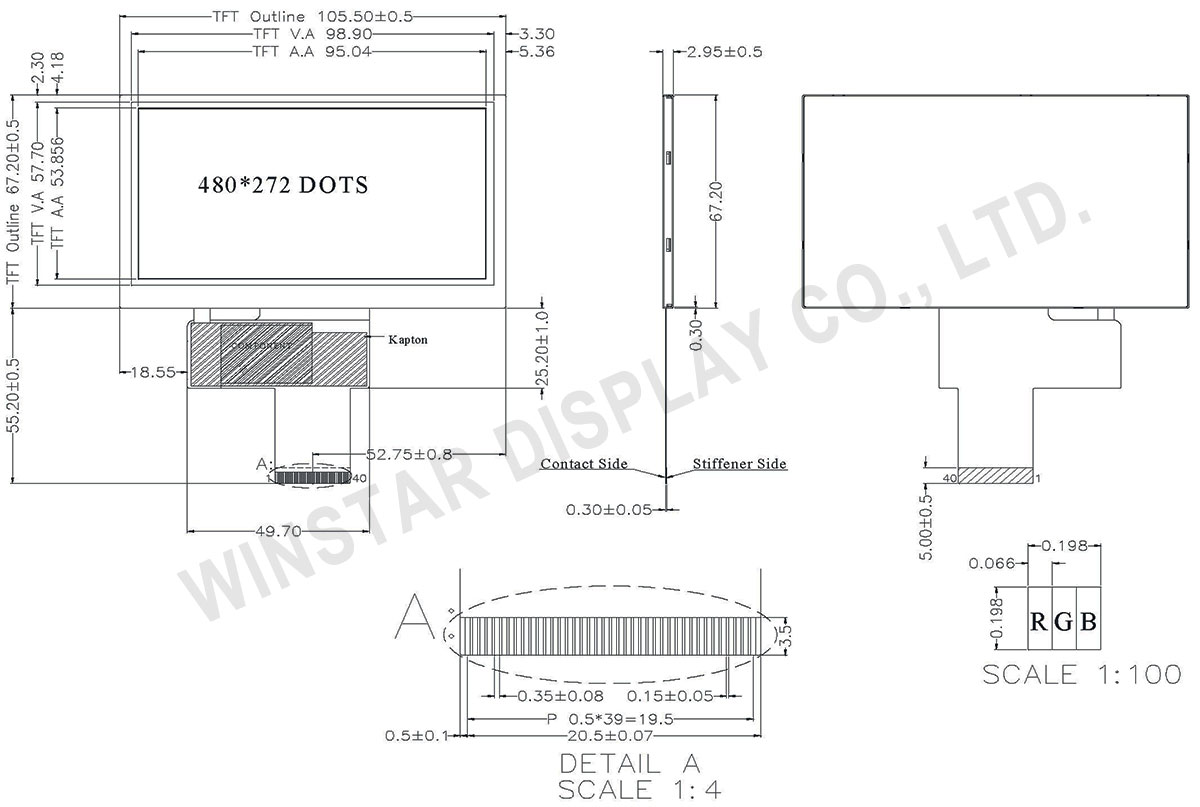

外形図

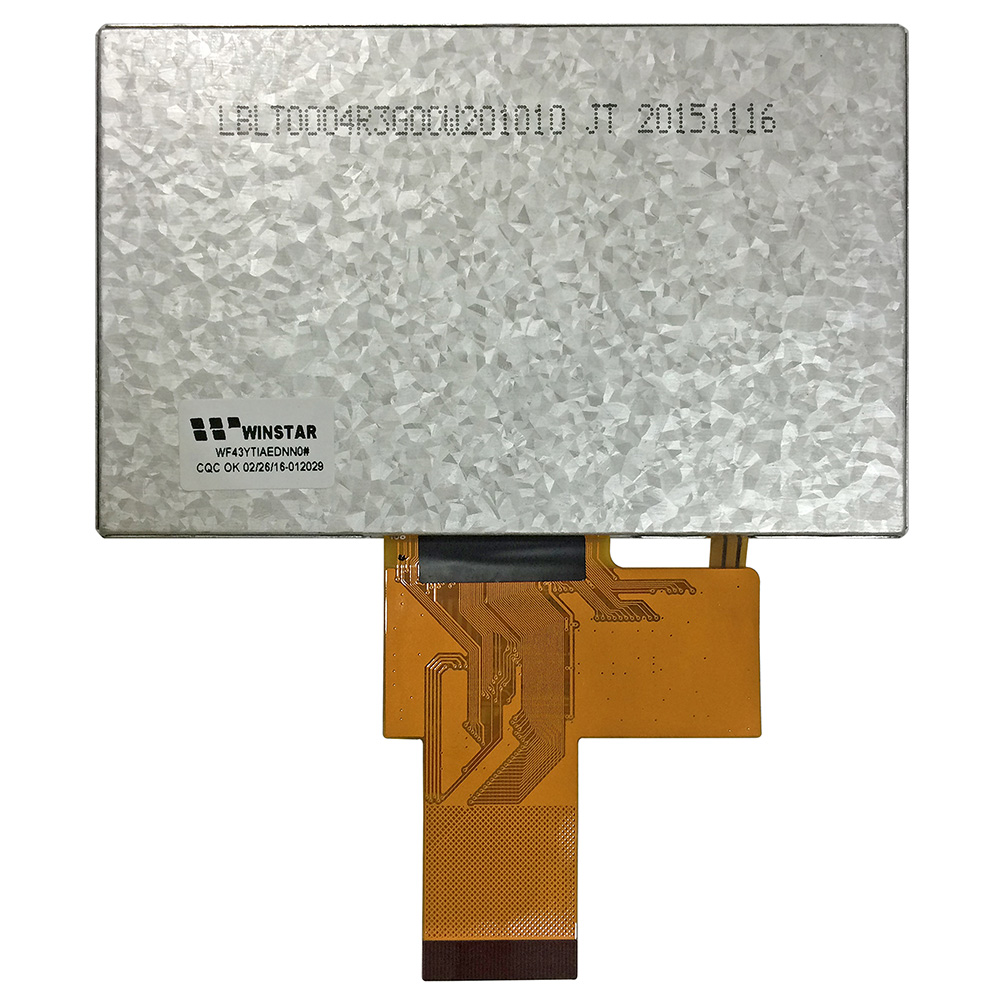

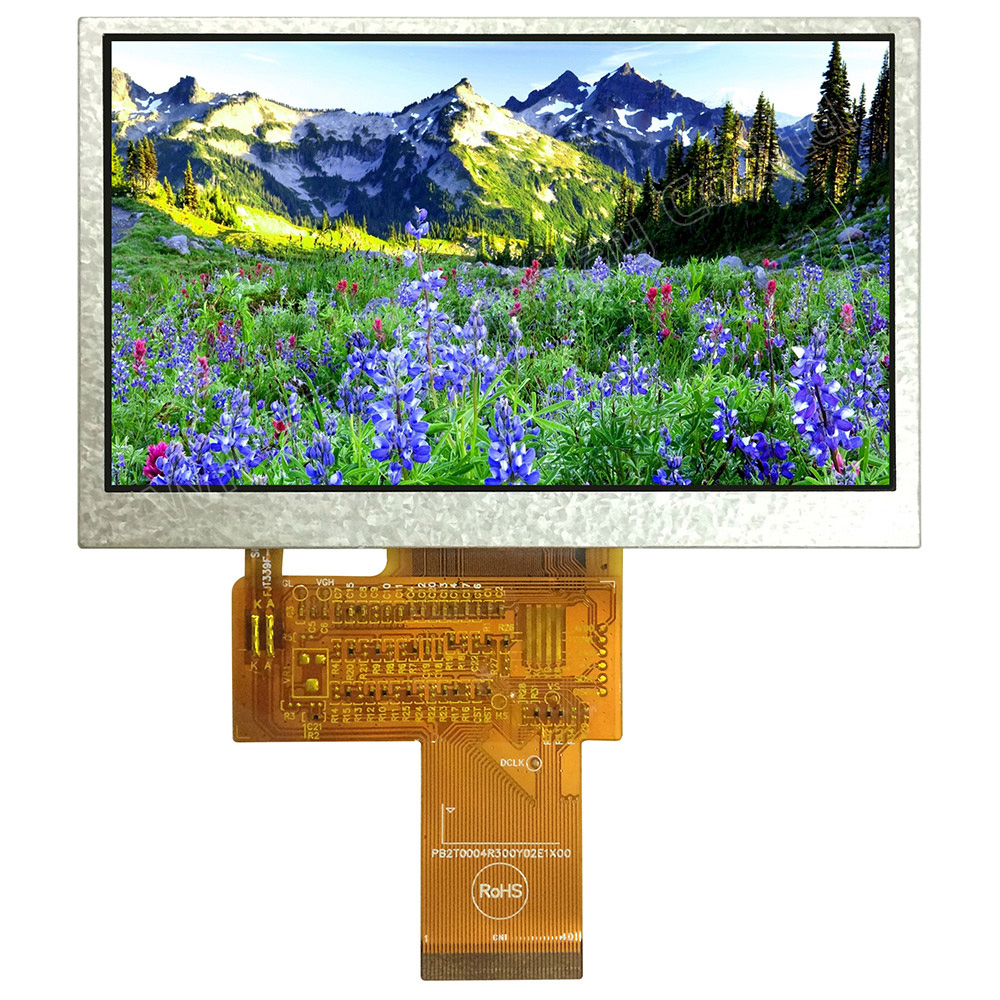

Winstar TFT LCD Modules 4.3" - WF43YTIAEDNN0

製品仕様

ピン功能定義

Pin 記号 説明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 GND Power ground
4 VCC Power voltage
5 R0 Red data (LSB)
6~11 R1~R6 Red data
12 R7 Red data (MSB)
13 G0 Green data (LSB)
14~19 G1~G6 Green data
20 G7 Green data (MSB)
21 B0 Blue data (LSB)
22~27 B1~B6 Blue data
28 B7 Blue data (MSB)
29 GND Power ground
30 CLK Pixel clock
31 DISP Display on/off
32 Hsync Horizontal sync signal
33 Vsync  Vertical sync signal
34~35 NC No connection
36 RESET Hardware reset
37~40 NC No connection

規格説明

項目 仕様 単位
サイズ(対角線) 4.3 インチ
ドットマトリクス(解像度) 480 × RGB × 272(TFT) dots
モジュールサイズ 105.5(W) × 67.2(H) × 2.95(D) mm
有効エリア 95.04 × 53.86 mm
ドットピッチ 0.066 × 0.198 mm
LCDタイプ TFT, ノーマリ・ホワイト, 透過型
視野角 12時方向
グレースケール反転 6時方向
画面アスペクト比 16:9
バックライトタイプ LED, ノーマリ・ホワイト
タッチパネルタイプ タッチパネル無し
表面 アンチグレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC 3.0 3.3 3.5 V
デジタル動作電流 Icc   17 25 mA
