ホーム 製品 TFT液晶モジュール IPS TFT 液晶 WF1560ATWFA5LEN0

HDディスプレイ| 高品質TFT IPS技術、幅広い温度対応 | 15.6インチ

型番 WF1560ATWFA5LEN0

►サイズ : 15.6インチ
►解像度 : 1920x1080 dots
►視野角 : 89/89/89/89 (IPS)
►インターフェース: eDP
►駆動IC: CH7513A-BFI
►コントロールボード : 無
►輝度 (cd/m²): 450
►スルーホールフレーム : 無
►タッチパネル : タッチパネル無し
►操作温度: -30~+85°C (広温TFT)

製品情報

WF1560ATWFA5LEN0は、1920×1080ピクセルの解像度と-30~85°Cの広範な動作温度範囲を特徴とするHDディスプレイ(フルHD 15.6インチIPSディスプレイモジュール)です。IPSテクノロジー(左: 89 / 右: 89 / 上: 89 / 下: 89度)が組み込まれており、広い視野角、標準1,500:1の高いコントラスト、および標準450 nitの輝度を提供します。

この HD IPS ディスプレイモジュール WF1560ATWFA5LEN0 は、CH7513A-BFI コントローラ IC を内蔵し、eDP (組み込み DisplayPort) インターフェイスをサポートしているため、より高い解像度とフレームレートが可能になります。 モジュール上のプリント基板 (PCB) は、LVDS (低電圧差動信号) インターフェイスと eDP インターフェイス間のブリッジとして機能し、高帯域幅、シームレスな統合、および関連製品の簡単な設計を特徴としています。 現在では、ノートパソコン、タブレット、携帯電話など、表示パネルと画像処理プロセッサを一体化した機器に広く採用されています。

15.6インチのフルHD IPSディスプレイは、キオスク(事務機)やチケットキオスク(券売機)などの公共交通機関の券売機でのアプリケーションに適しています。さらに、産業用制御装置、産業用テスト装置、POS システムにも最適です。

LCMの電源電圧は 4.7 V ~ 5.3 V で、標準値は 5 V です。動作温度範囲は -30°C ~ +85°Cで、保管温度範囲は -40°C ~ +90°C です。

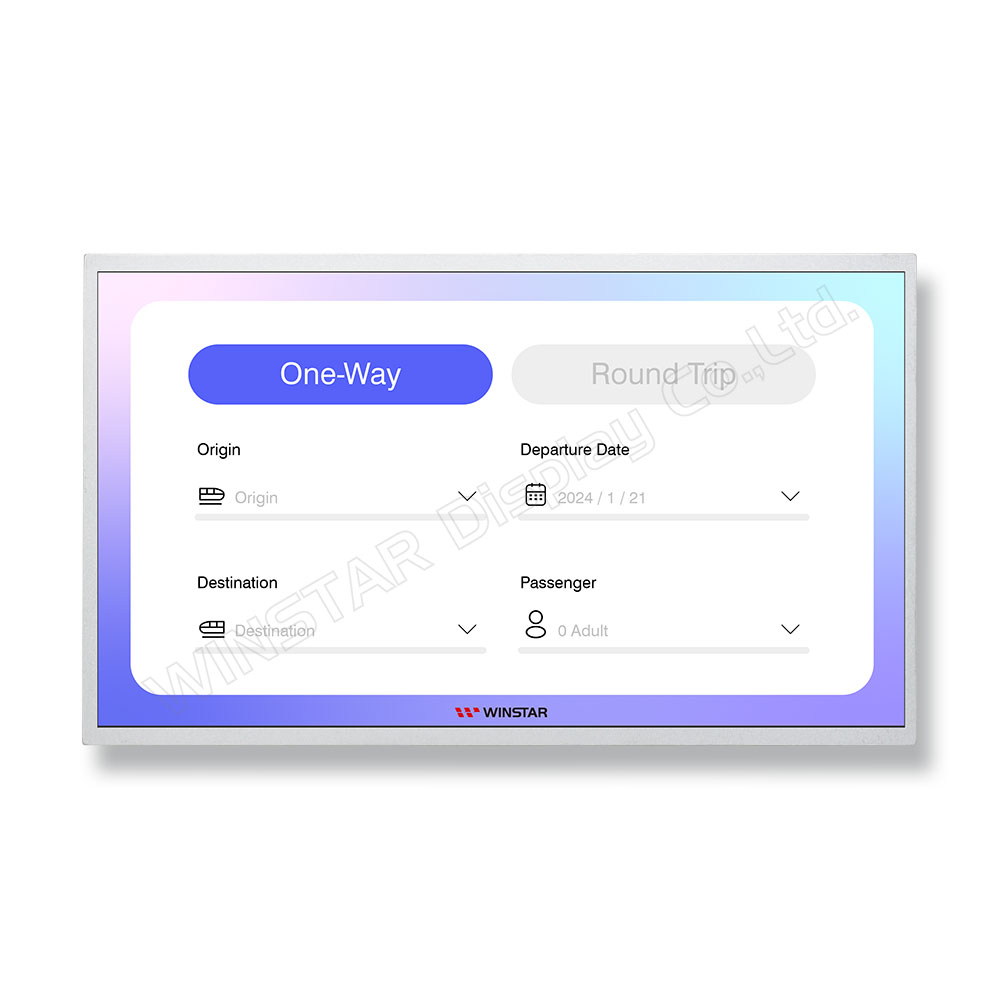

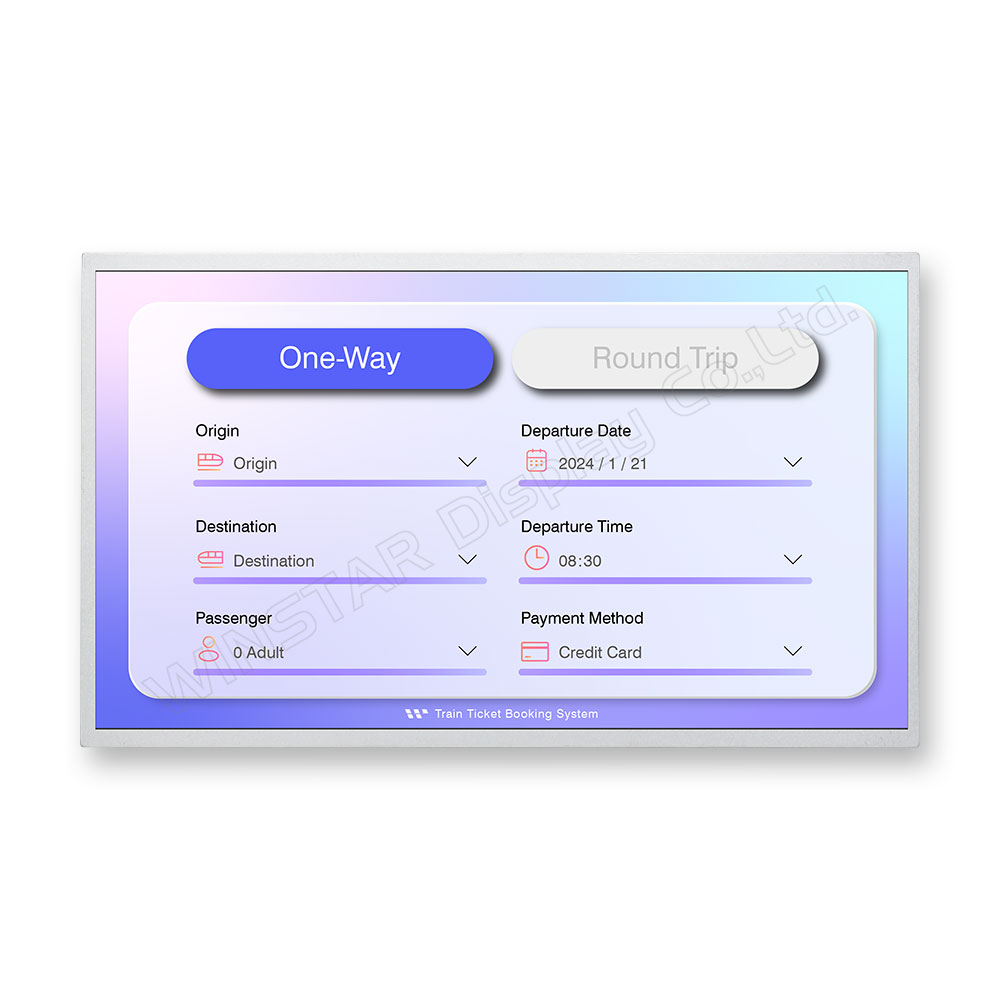

広温度範囲対応HD IPSディスプレイ - WF1560ATWFA5LEN0

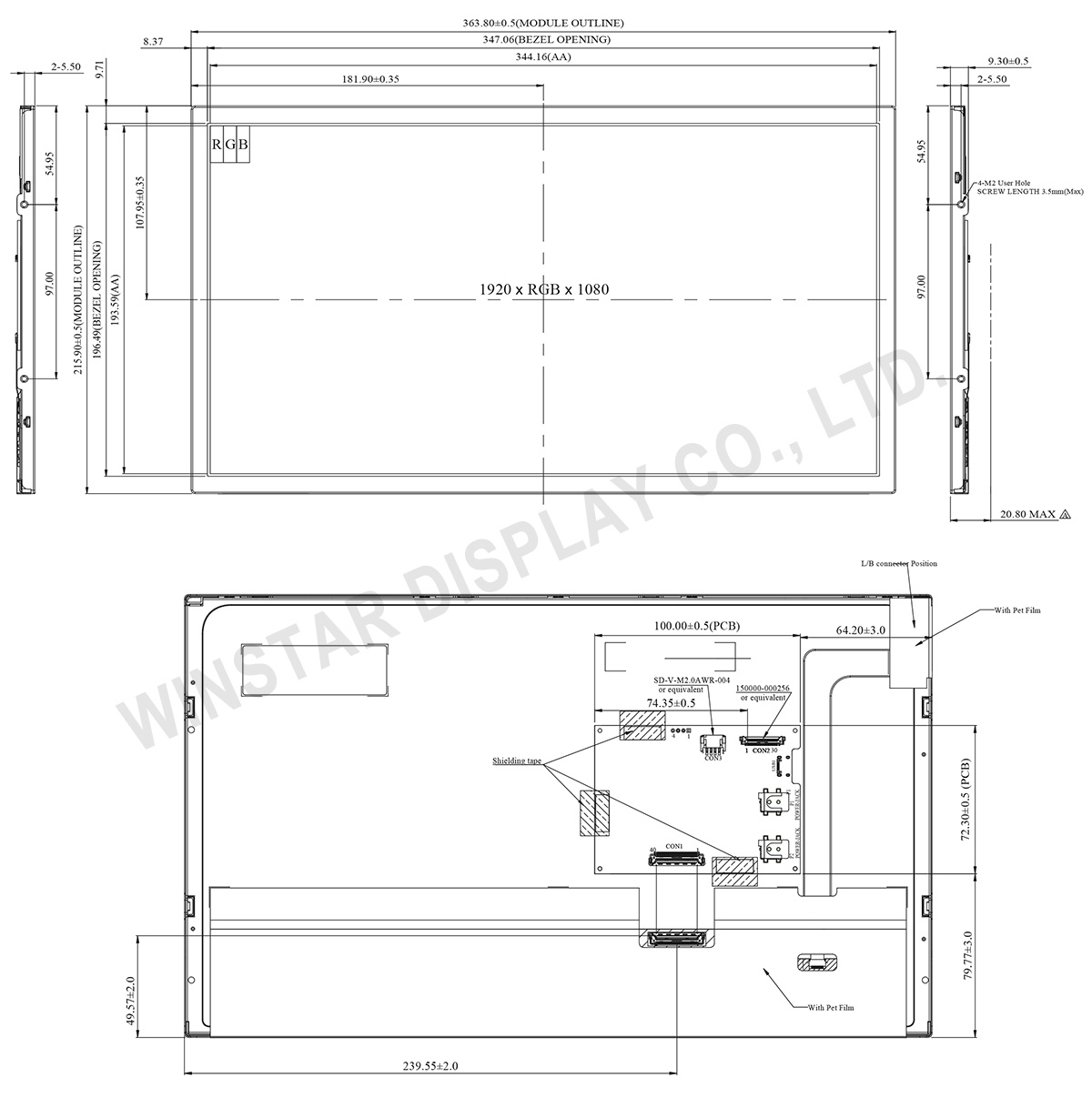

外形図

HD IPS Display, Wide Operating Temperature HD Display - WF1560ATWFA5LEN0

製品仕様

規格説明

項目 仕様 単位
サイズ (対角線) 15.6 インチ
ドットマトリクス(解像度) 1920 x RGB x 1080 dot
モジュールサイズ 363.8(W) x 215.9(H)x 20.8(D) mm
有効表示エリア 344.16 x 193.59 mm
ドットピッチ 0.17925 (H) x 0.17925 (V) mm
LCD タイプ TFT, ノーマリ・ブラック, 透過型
視野角度 89/89/89/89
バックライトタイプ LED, ノーマリ・ホワイト
ドライバIC CH7513A-BFI
インターフェース eDP
触控面板类型 タッチパネル無し
表面処理 アンチグレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -30 +85
保存温度 TST -40 +90

電気特性

操作条件

項目 記号 最小値 典型値 最大値 単位
LCM電源電圧 P1 VDD 4.7 5.0 5.3 V
LCM電源電流 P1 IDD 900 1350 mA

バックライト条件

項目 記号 最小値 典型値 最大値 単位
バックライト供給電圧 P2 VDD 11.5 12.0 12.5 V
バックライト供給電流 P2 IDD 1000 1500 mA
LEDの寿命 50,000 mA

ピン功能定義

1.CON2:LCM PIN 定義

Pin No. 記号 説明
1 NC Not Connect
2 GND Ground
3 DP1- Complement Signal Link Lane 1
4 DP1+ True Signal Line 1
5 GND Ground
6 DP0- Complement Signal Link Lane 0
7 DP0+ True Signal Line 0
8 GND Ground
9 AUX+ True Signal Auxiliary Ch.
10 AUX- Complement Signal Auxiliary Ch.
11 GND Ground
12-14 NC Not connection (If Pin 12 and Pin 13 have voltage input, it will not affect the use)
15-16 GND Ground
17 HPD HPD Signal Pin
18-21 GND Ground
22 NC(BL_EN) Not Connect
23 NC(BL_PWM) Not Connect
24-30 NC Not connection(If Pin 26~Pin 29 have voltage input, it will not affect the use)

2.CON3:バックライト PIN 定義

Pin No. 記号 説明
1 GND Ground
2 BL_EN Back light Enable On/Off
3 BL_UP Back light Increment Backlight Brightness
4 BL_DN Back light Decrement Backlight Brightness

3. P1:LCM電源電圧

Pin No. 記号 説明
1 5V Power supply +5V
2 GND Ground
3 NC Not connection

4. P2:バックライト供給電圧

Pin No. 記号 説明
1 12V Power supply +12V
2 GND Ground
3 NC Not connection

HD ディスプレイ
