3.5 インチ 抵抗膜式 タッチパネル TFT

型番 WF35YTIACDNT0

►3.5 インチ タッチパネル TFT
►解像度: 320 x 240 dots
►視野角: 12H
►インターフェース: RGB
►駆動IC:HX8238-D
►コントロールボード:無
►輝度(cd/m²): 300
►スルーホールフレーム: オプション
►タッチパネル: 抵抗膜式タッチパネル

製品情報

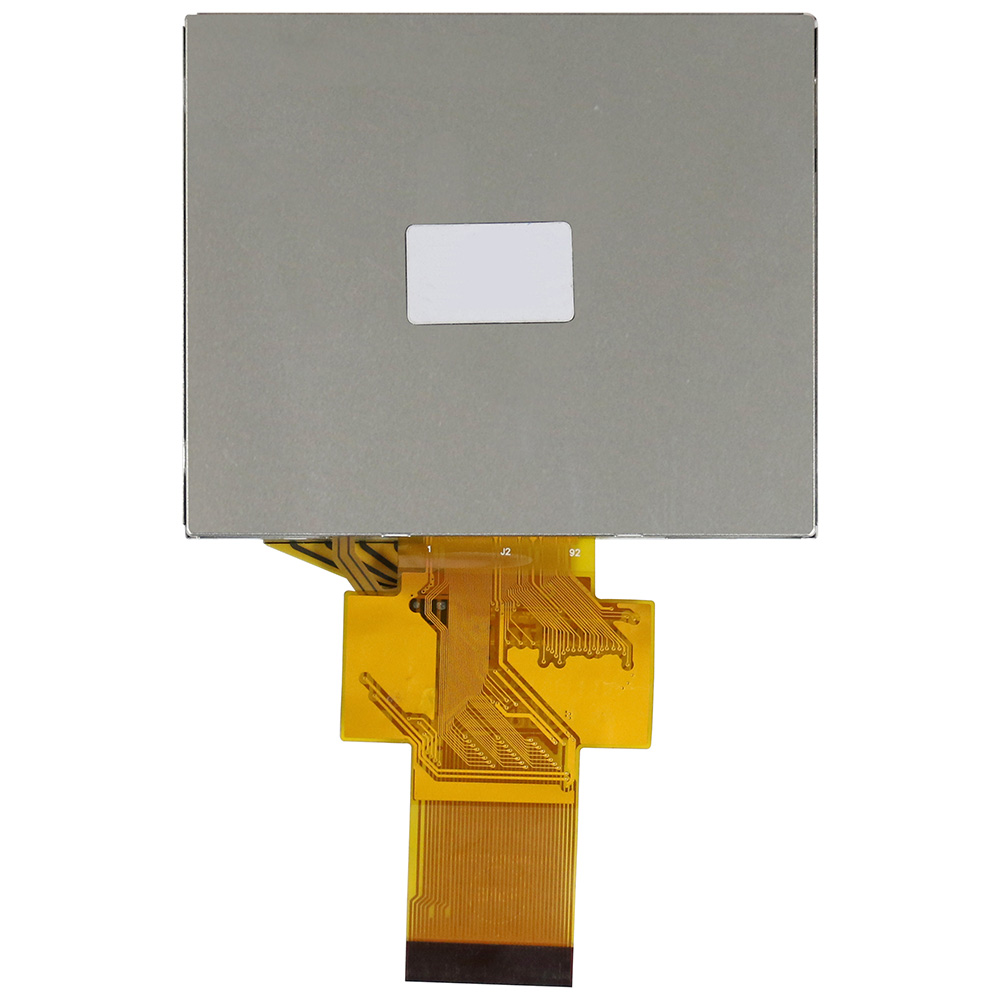

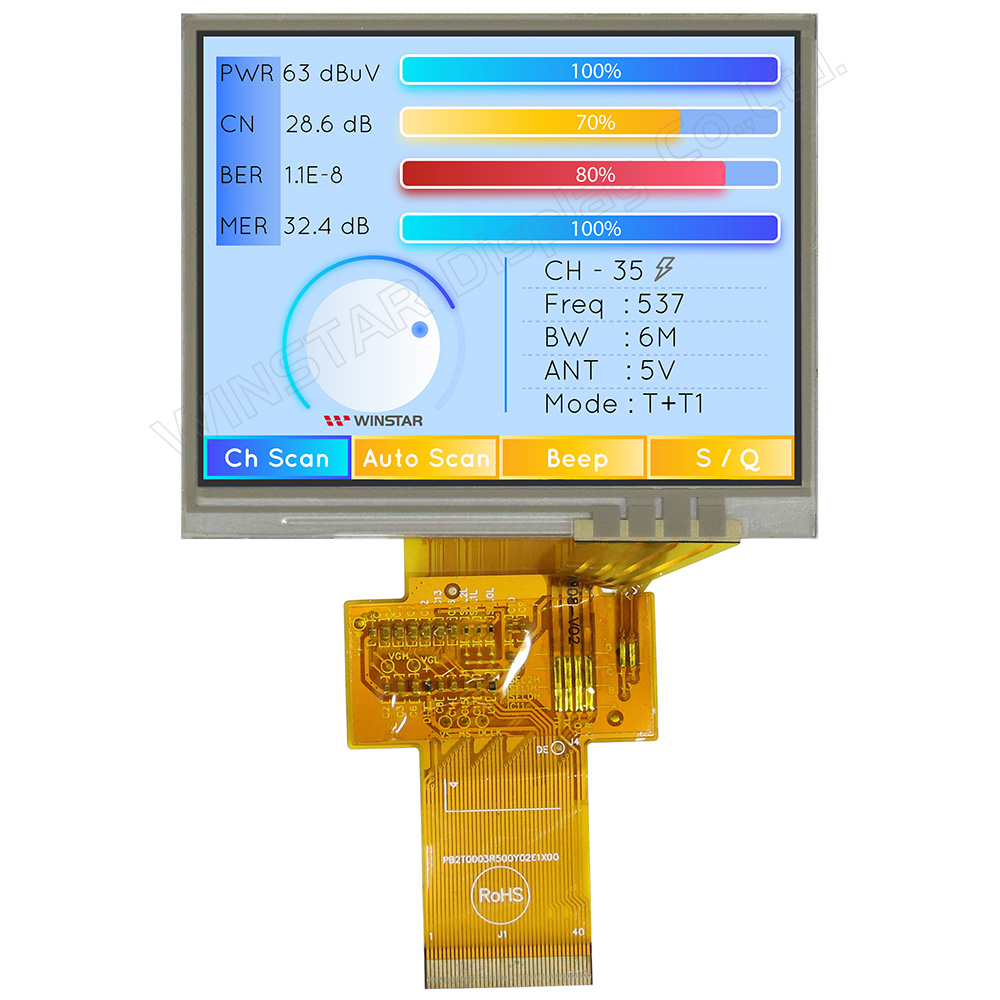

WF35YTIACDNT0は、解像度320×240ピクセル、輝度300 cd/m²、Typicalコントラスト比350:1を持つ3.5インチ抵抗タッチTFT-LCDモジュールです。WF35Yシリーズの特徴は、DEおよびSYNCモードの両方をサポートする統合された標準化された40ピンFPCを含んでいることです。

WF35Yのモジュール寸法と有効表示領域(AA)はWF35Lと同一であり、モジュールの寸法は76.84×63.84 mm、AAは70.08×52.56 mmです。このTFTモジュールはHX8238-DドライバICを使用し、LCM供給電圧は3.0Vから3.6Vの範囲で、通常は3.3Vです。

Winstar TFT WF35Yシリーズの主な特徴には次のものがあります。
  • 統合設計で、統合された40ピンFPCが中央に配置され、統合が容易になっています。
  • DC-DCマルチ出力電源機能(VGH、VGL、AVDD、VCOM)のサポート。
  • WF35YTIACDNT0はアンチグレアパネルとクラシックな4:3アスペクト比を特長とし、12時方向の視野角と6時方向のグレースケール反転方向で設計されています。
  • 動作温度範囲は-20℃から+70℃で、保存温度範囲は-30℃から+80℃です。


3.5インチ抵抗タッチTFTディスプレイの多様性は、産業制御パネルから家庭用電化製品、携帯測定器から携帯型ゲーム機、ナビゲーションシステム、ロボット制御パネル、スマートホームデバイスなど、さまざまなセクターで幅広いアプリケーションに適しています。

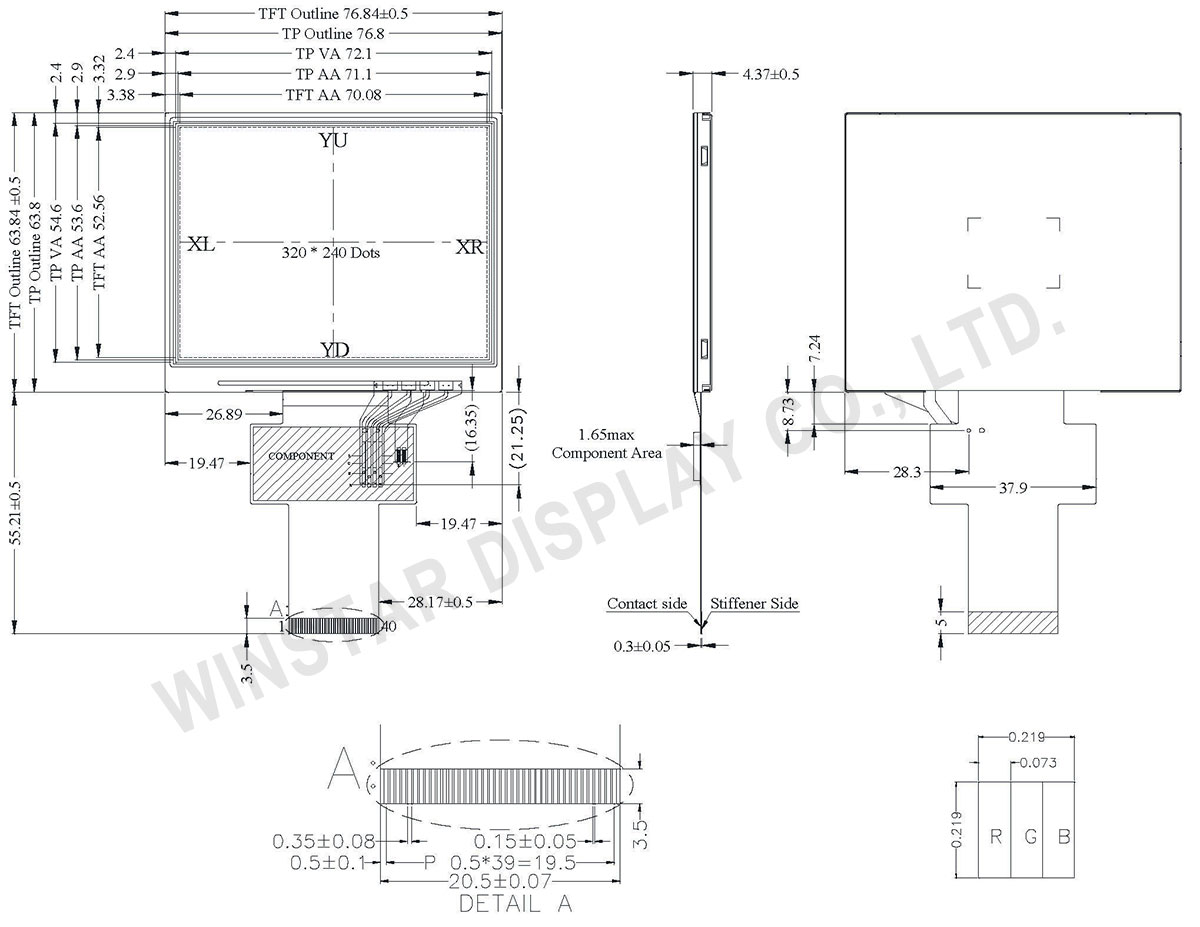

外形図

Winstar LCD Screen Display - 3.5 inch TFT LCD Display Module - WF35YTIACDNT0

製品仕様

規格説明

項目 仕様 単位
サイズ(対角線) 3.5 インチ TFT
ドットマトリクス(解像度) 320 × RGB × 240 (TFT) dots
モジュールサイズ 76.84 × 63.84 × 4.37 mm
有効エリア 70.08 × 52.56 mm
ドットピッチ 0.073 × 0.219 mm
LCDタイプ TFT・ノーマリ・ホワイト・透過型
視野角 12時方向
グレースケール反転 6時方向
画面アスペクト比 4:3
バックライトタイプ LED・ノーマリ・ホワイト
タッチパネルタイプ 抵抗膜方式タッチパネル
表面 アンチグレア

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
動作温度 TOP -20 +70
保存温度 TST -30 +80

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
LCM電源電圧 VCC 3.0 3.3 3.6 V
LCM電源電流 ICC - 12 18 mA

ピン功能定義

NO 記号 説明
1 VLED- Power for LED backlight cathode
2 VLED+ Power for LED backlight anode
3 DGND System ground pin of the IC.
Connect to system ground.
4 VCC Power Supply
5 R0 Red Data bit(LSB)
6~11 R1~R6 Red Data bit
12 R7 Red Data bit (MSB)
13 G0 Green Data bit(LSB)
14~19 G1~G6 Green Data bit
20 G7 Green Data bit (MSB)
21 B0 Blue Data bit(LSB)
22~27 B1~B6 Blue Data bit
28 B7 Blue Data bit (MSB)
29 AVSS Grounding for analog circuit
Connect to system ground
30 CLK Dot-clock signal and oscillator source
31 NC No connect
32 HSYNC Horizontal sync signal
33 VSYNC Vertical sync signal
34 DE Data Enable signal
35 NC No connect
36 RESET Hardware reset
37 XR Right electrode
38 YD Bottom electrode
39 XL Left electrode
40 YU Top electrode
