製品情報

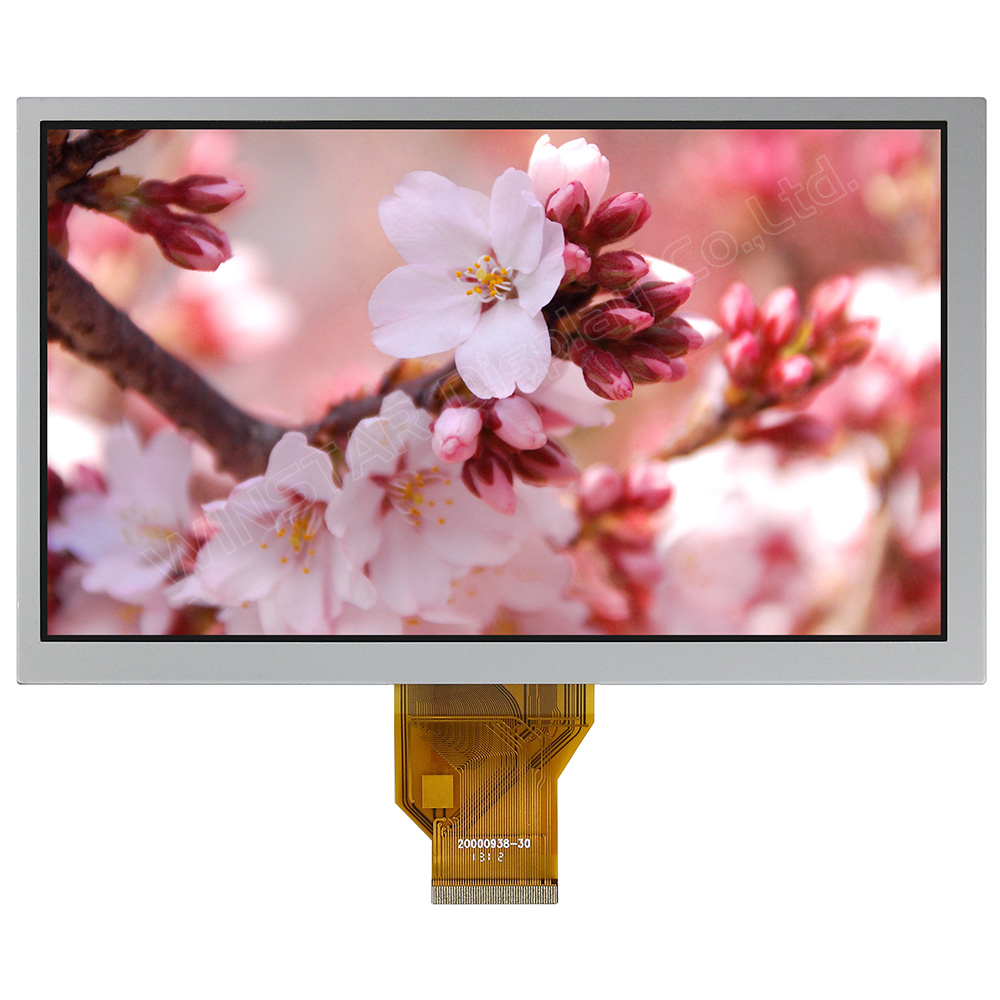

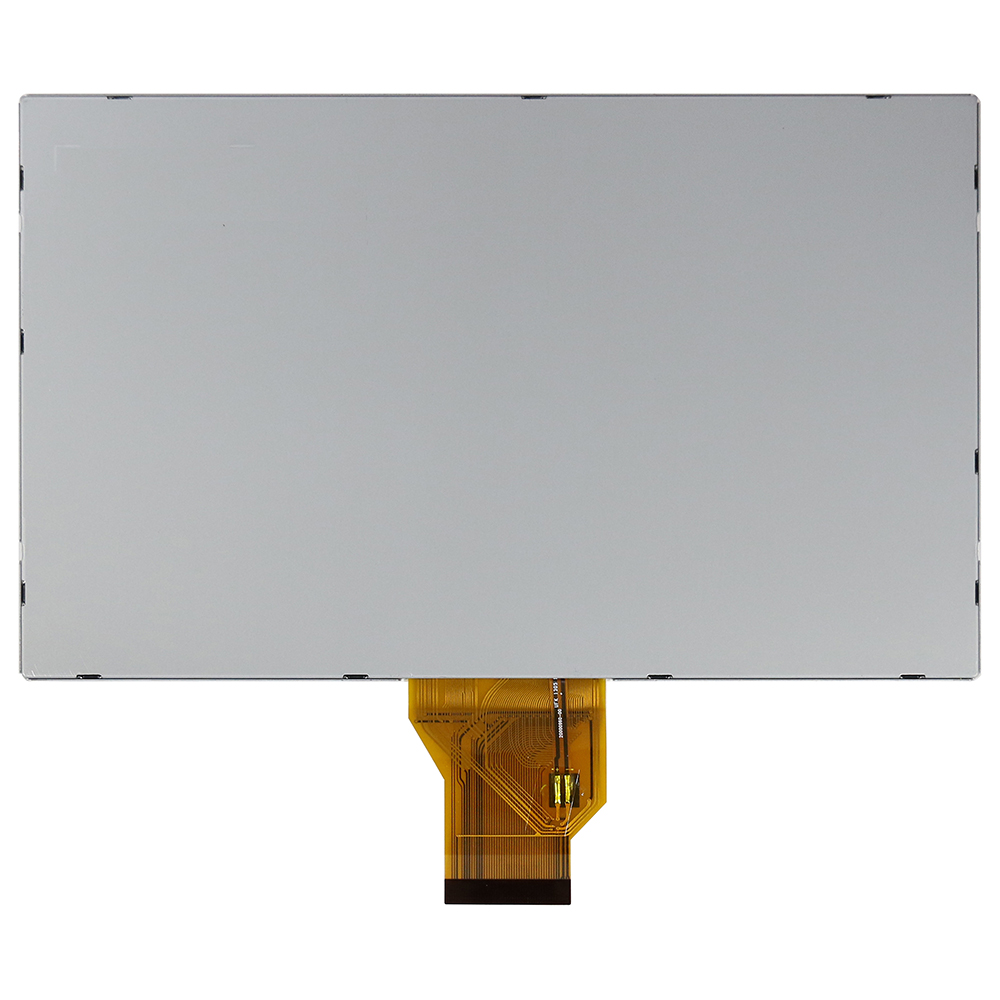

WF80BTIAGDNNCはフルカラーの8 インチTFT液晶パネルディスプレイで、解像度800x480ピクセルです。EK9713とEK73002 ドライバーICを内蔵し、24-bit RGBインターフェースをサポート致します。パネルの表面は防眩処理で、視野角は12時方向(グレースケール反転は6時方向)で、アスペクト率は16:9で、コントラスト比500:1(標準値)にして、輝度は420ニット(標準値)です。
WF80BTIAGDNNC TFTモジュールのアナログ電源電圧は3.0Vから3.6Vで、標準値は3.3Vです。操作温度範囲は -20℃~+70 ℃ で、 保存温度範囲は -30℃~+80℃です。この 8 インチTFT液晶ディスプレイモジュールは、産業用制御機器、テスト機器、POS システムなどのさまざまなアプリケーションに適しています。

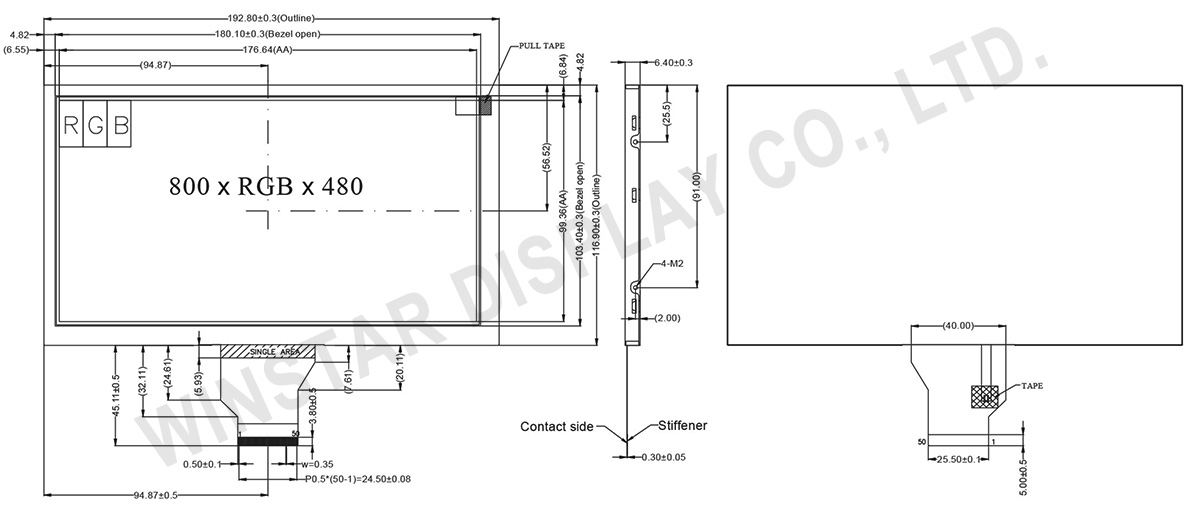

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 8 | インチ |
| ドットマトリクス(解像度) | 800 × RGB × 480 (TFT) | dots |
| モジュールサイズ | 192.80 × 116.90 × 6.4 | mm |
| 有効エリア(AA) | 176.64 × 99.36 | mm |
| ドットピッチ | 0.2208 × 0.2070 | mm |
| LCDタイプ | TFT・ノーマリ・ホワイト・透過型 | |
| TFT 駆動IC | EK9713+EK73002 或いは互換性IC | |
| 視野角 | 12 o'clock | |
| グレースケール反転 | 6 o'clock | |
| インターフェイス | 24 Bit RGB | |
| アスペクト率 | 16:9 | |
| バックライトタイプ | LED, Normally White | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | アンチグレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| 供電電壓 | DVDD | -0.3 | － | 5.0 | V |
電気特性
| 項目 | 記号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| デジタル電源電圧 | DVDD | 3.0 | 3.3 | 3.6 | V |
| アナログ電源電圧 | AVDD | 10.3 | 10.4 | 10.5 | V |
| TFT Device on voltage | VGH | 15.3 | 16.0 | 16.7 | V |
| TFT Device off voltage | VGL | -7.7 | -7.0 | -6.3 | V |
| Common electrode driving voltage | VCOM | 3.4 | 4.4 | 5.4 | V |
| 高レベル入力電圧 | VIH | 0.7DVDD | － | DVDD | V |
| 低レベル入力電圧 | VIL | 0 | － | 0.3DVDD | V |
ピン功能定義
LCM PIN 定義
| Pin | 記号 | 説明 |
|---|---|---|
| 1 | VLED+ | Power for LED backlight(Anode) |
| 2 | VLED+ | Power for LED backlight(Anode) |
| 3 | VLED- | Power for LED backlight(Cathode) |
| 4 | VLED- | Power for LED backlight(Cathode) |
| 5 | GND | Ground |
| 6 | VCOM | Common voltage input |
| 7 | DVDD | Digital power supply |
| 8 | MODE | DE/SYNC mode select. H:DE mode. L:SYNC mode |
| 9 | DE | Data enable signal, active high to enable |
| 10 | VS | Vertical Sync Input, negative polarity |
| 11 | HS | Horizontal Sync Input, negative polarity |
| 12 | B7 | Blue data(MSB) |
| 13 | B6 | Blue data |
| 14 | B5 | Blue data |
| 15 | B4 | Blue data |
| 16 | B3 | Blue data |
| 17 | B2 | Blue data |
| 18 | B1 | Blue data |
| 19 | B0 | Blue data(LSB) |
| 20 | G7 | Green data(MSB) |
| 21 | G6 | Green data |
| 22 | G5 | Green data |
| 23 | G4 | Green data |
| 24 | G3 | Green data |
| 25 | G2 | Green data |
| 26 | G1 | Green data |
| 27 | G0 | Green data(LSB) |
| 28 | R7 | Red data(MSB) |
| 29 | R6 | Red data |
| 30 | R5 | Red data |
| 31 | R4 | Red data |
| 32 | R3 | Red data |
| 33 | R2 | Red data |
| 34 | R1 | Red data |
| 35 | R0 | Red data(LSB) |
| 36 | GND | Ground |
| 37 | DCLK | Clock for input data |
| 38 | GND | Ground |
| 39 | L/R | Source left or right sequence control |
| 40 | U/D | Gate up or down scan control |
| 41 | VGH | Positive power of TFT |
| 42 | VGL | Negative power of TFT |
| 43 | AVDD | Analog power supply |
| 44 | RESET | Global reset pin. |
| 45 | NC | No connection |
| 46 | VCOM | Common Voltage input |
| 47 | DITHB | Dithering setting H: 6 bit resolution , L: 8 bit resolution |
| 48 | GND | Ground |
| 49 | NC | No connection |
| 50 | NC | No connection |
