ホーム 製品 有機ELディスプレイ グラフィック 有機EL モジュール WEA012832K

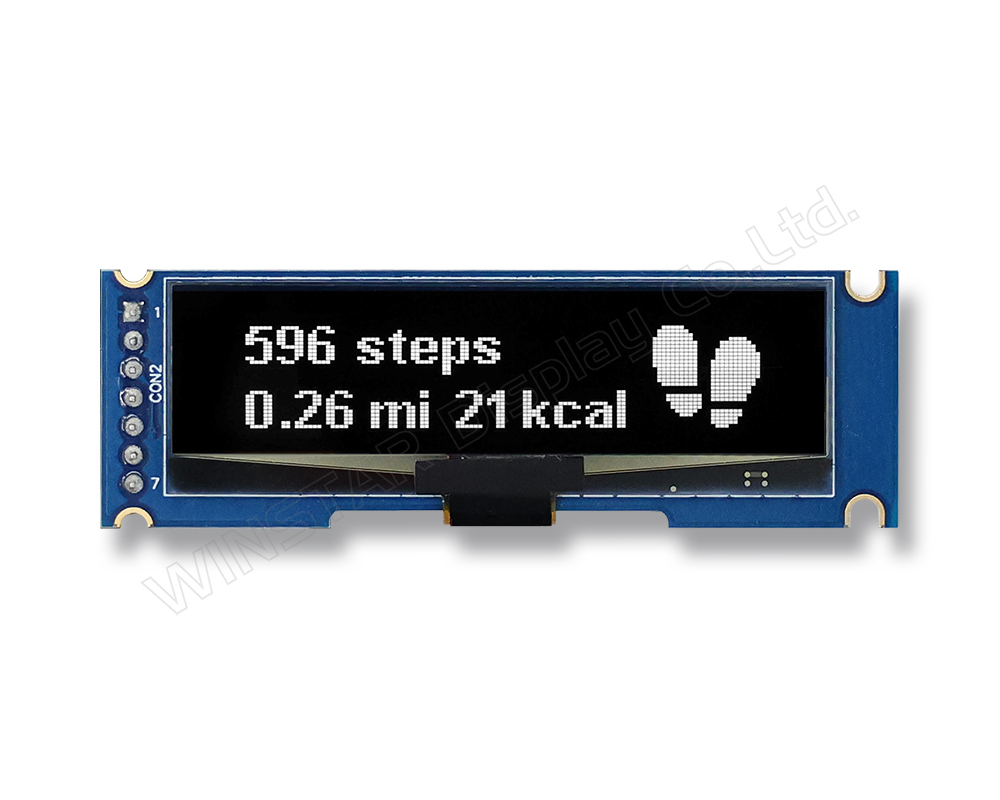

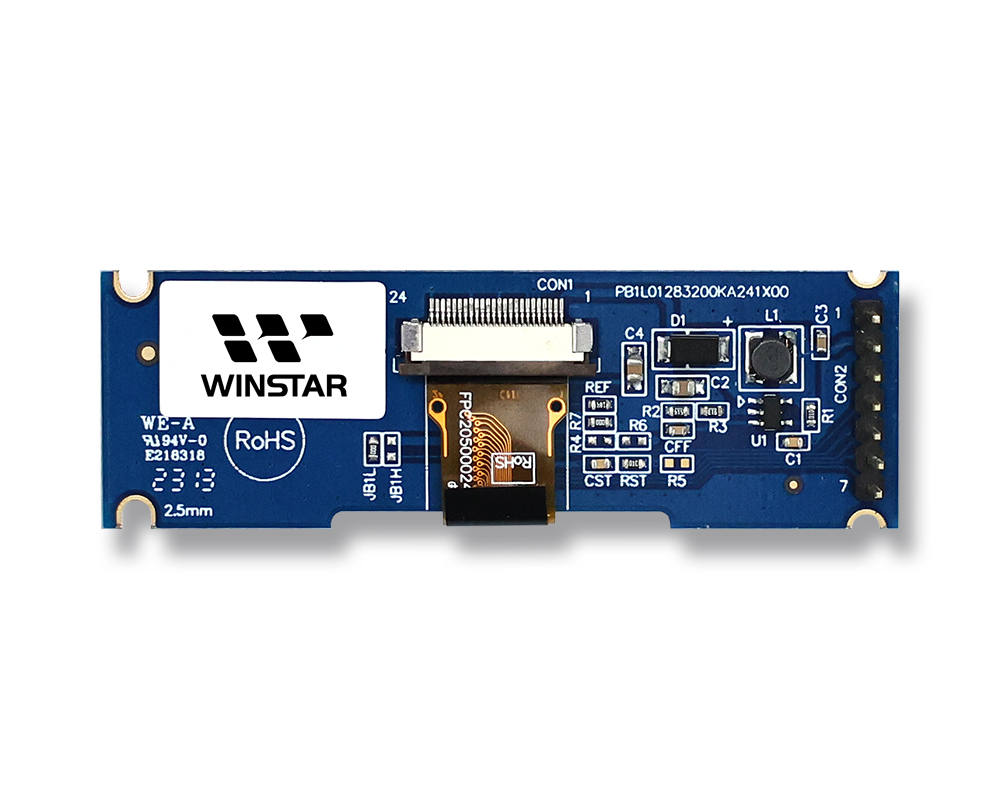

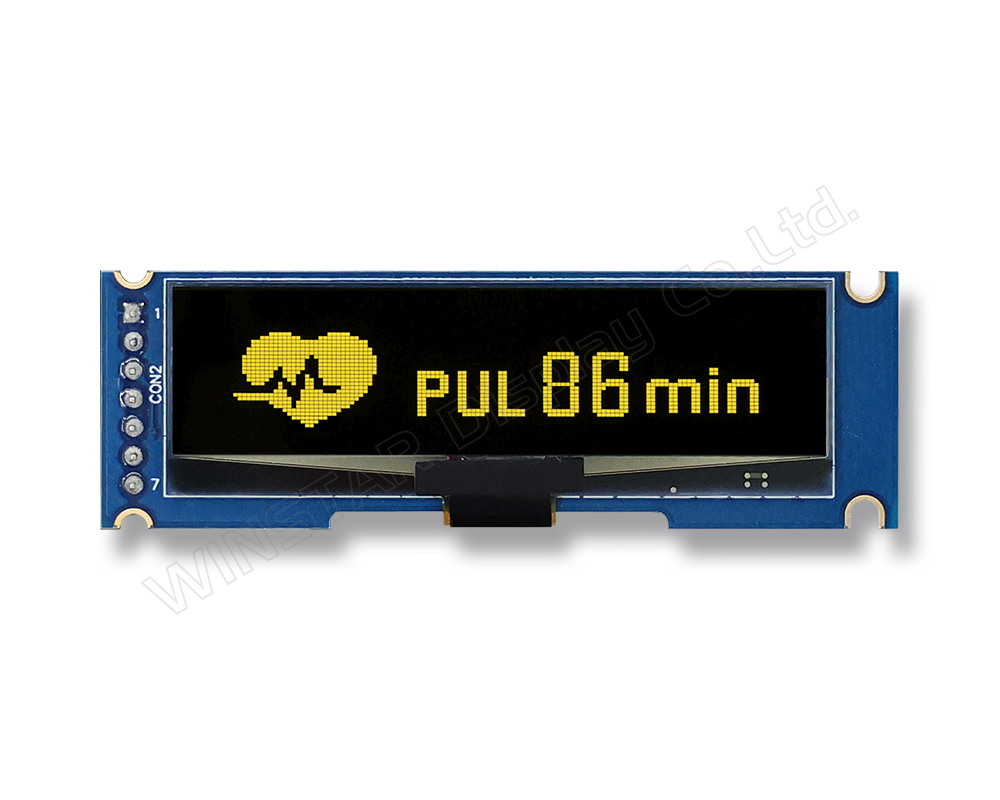

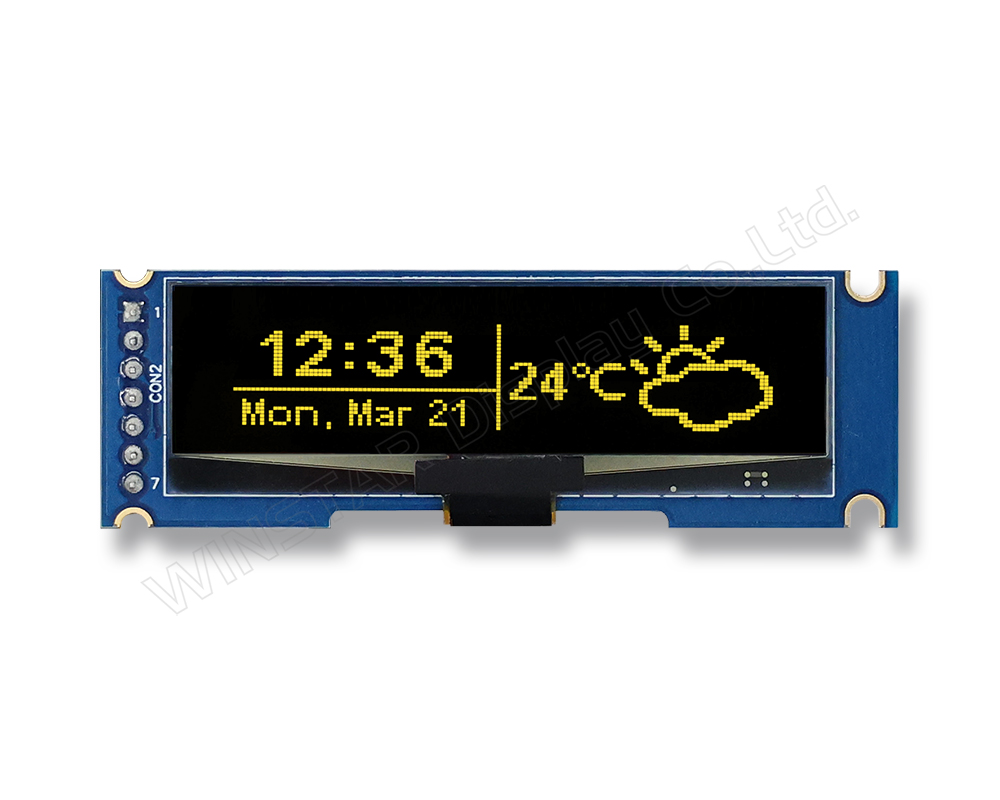

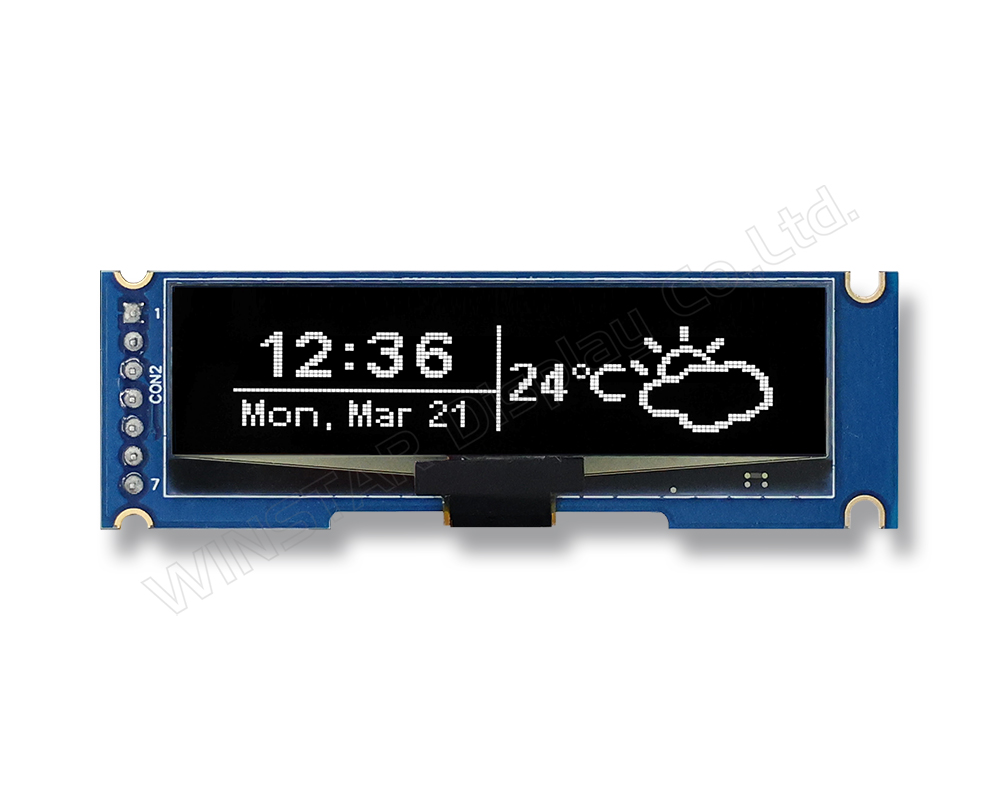

2インチ OLEDディスプレイモジュール 128x32 COGデザイン PCB付き

型番 WEA012832K

►グラフィック有機ELモジュール
►サイズ: 2インチ
►結構: COG+PCB
►128 x 32 ドットマトリックス
►IC:SSD1315
►3V電源電圧
►1/32 duty
►インターフェース: SPI
►発光色: 白色 / 黄色

製品情報

WEA012832Kは、超薄型デザインと高いコントラスト比を兼ね備えた2インチのグラフィックOLEDディスプレイで、さまざまな用途に最適な選択肢です。統合PCBを備えたCOG構造を特徴とし、128x32ドットの解像度を提供します。SSD1315 ICを搭載し、4線式SPIインターフェースをサポートしています。このモジュールは3.0Vのロジック電源電圧で動作します。

OLED技術のおかげで、ディスプレイは10,000:1のコントラスト比を実現し、困難な照明条件下でも鮮明で鮮やかなビジュアルを提供します。そのスリムで軽量なデザインは、スペースと重量が限られた製品に適しています。

WEA012832Kモジュールは、-40℃から+80℃までの広い温度範囲で信頼性の高い動作を保証し、保管温度範囲は-40℃から+85℃までです。統合PCBなしのバージョンを好むお客様には、代替としてWEO012832Kモデルが利用可能です。

このOLEDディスプレイは、優れた性能だけでなく、厳しい環境で必要とされる多用途性と耐久性も提供します。

多用途OLEDモジュール、無限の可能性

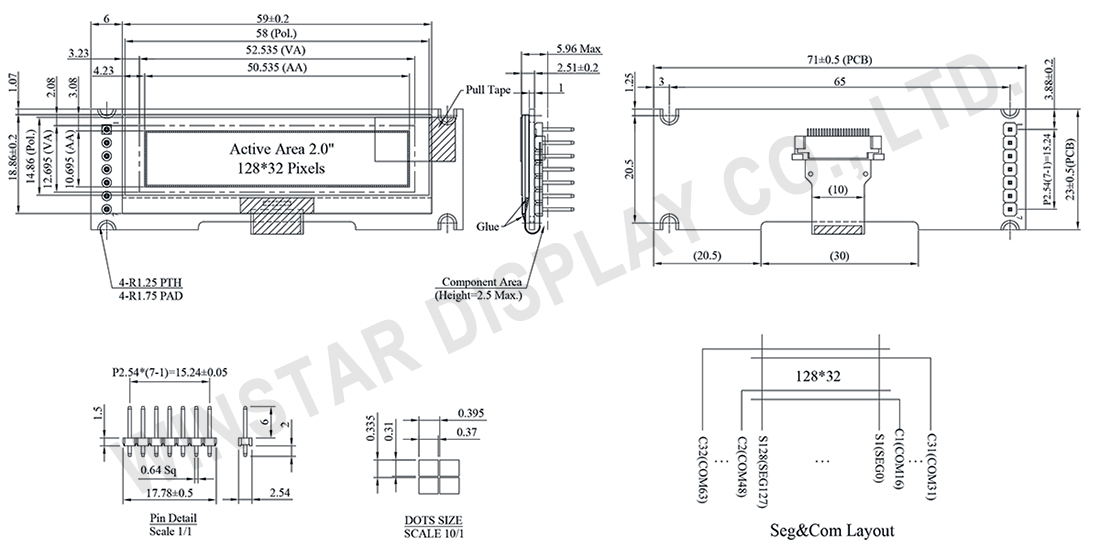

外形図

2 inch OLED Display Module 128x32 COG Design with PCB - WEA012832K

Data Source ref: WEA012832KWPP3N00000

製品仕様

規格説明

項目 仕様 単位
ドットマトリックス(解像度) 128 x 32 Dots
外形寸法 59.0 × 18.86 × 5.96 Max. mm
有効表示エリア 50.535 × 10.695 mm
ドットサイズ 0.370 × 0.310 mm
ドットピッチ 0.395 × 0.335 mm
表示モード パッシブマトリクス
発光色 モノクロ
インターフェイス 4-Wire SPI
駆動方法 1/32 Duty
IC SSD1315
サイズ 2 インチ

絶対最大定格

パラメーター 記号 最小値 典型値 最大値 単位
Display電源電圧 VCC -0.3 - 4 V
操作温度 TOP -40 - +80 °C
保存温度 TSTG -40 - +85 °C

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VCC 2.8 3.0 3.3 V
高レベル入力 VIH 0.8xVCC VCC V
低レベル入力 VIL 0 0.2xVCC V
高レベル出力 VOH 0.9xVCC VCC V
低レベル出力 VOL 0 0.1xVCC V
Display 50% Pixel on ICC VCC =3V 40 80 mA

ピン功能定義

No. 記号 説明
1 GND Ground.
2 VCC Power supply pin for core logic operation.
3 D0 The serial clock input
4 D1 The serial data input

5
RES# This pin is reset signal input. When the pin is pulled LOW, initialization of the chip is executed. Keep this pin HIGH (i.e. connect to VDD) during normal operation.
6 D/C# This pin is Data/Command control pin connecting to the MCU.
When the pin is pulled HIGH, the data at D1 will be interpreted as data.
When the pin is pulled LOW, the data at D1 will be transferred to a command register.
In I2C mode, this pin acts as SA0 for slave address selection.
7 CS# This pin is the chip select input connecting to the MCU.
The chip is enabled for MCU communication only when CS# is pulled LOW (active LOW).
