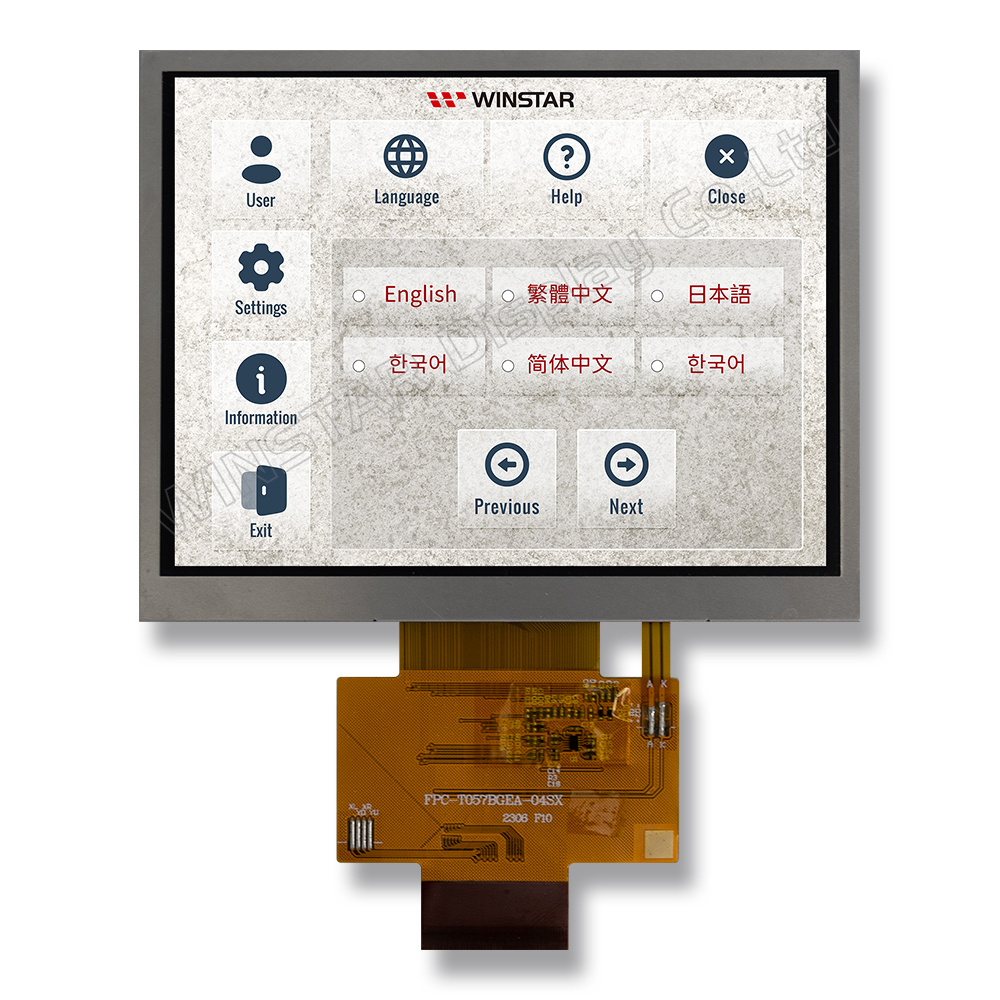

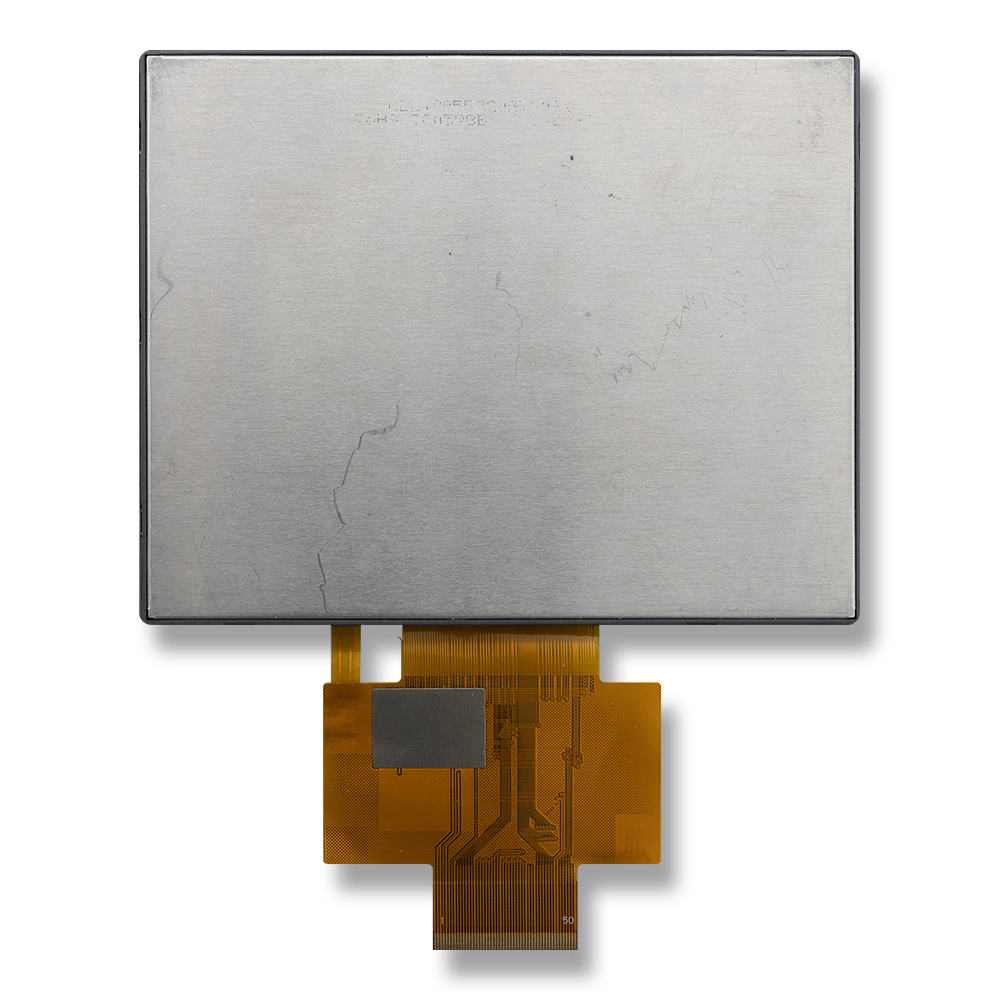

WF57A5SYAFDNN0 は 5.7 インチ IPS TFT ディスプレイで、解像度は 640x480 ピクセル、1100 cd/m² の高輝度を提供し、明るい環境でも鮮明な視覚効果を確保します。1200:1 のコントラスト比(代表値)により、細部がはっきりと表示されます。
この TFT モジュールは、工業制御システム、精密測定機器、産業機器などで広く使用されています。IPS パネルは、左: 80° / 右: 80° / 上: 80° / 下: 80°(代表値)の広い視野角を提供し、どの角度からでも一貫した画質を維持します。アンチグレア表面は反射を抑え、様々な照明条件での視認性を向上させます。
JD9168S ドライバー IC を内蔵し、RGB 18-bit SYNC+DE モード インターフェイスをサポート。多くのシステムおよびアプリケーションとの統合が可能です。モジュール寸法は 124.7 x 100.0 mm、表示領域は 115.2 x 86.4 mm で、コンパクトな形状で十分な表示面積を提供します。
動作温度範囲は -20°C ~ +70°C、保管温度範囲は -30°C ~ +80°C です。工業用制御ディスプレイ、医療機器、精密検査ツールなどに適しており、高い明るさ、コントラスト比、信頼性を備え、さまざまな産業のニーズに対応します。


| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 5.7 | inch |
| ドットマトリックス(解像度) | 640 × RGB × 480(TFT) | dots |

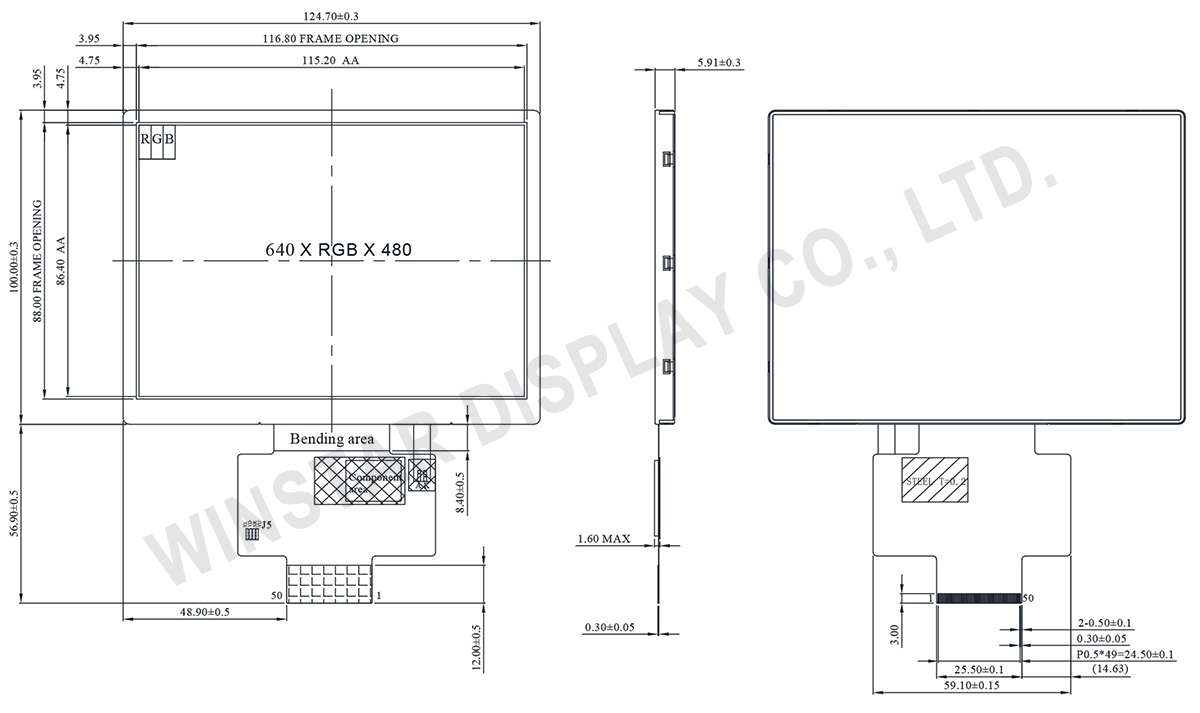

| モジュールサイズ | 124.7(W) × 100.0(H) × 5.91(D) | mm |
| 有効表示エリア | 115.2×86.4 | mm |
| ピクセルピッチ | 0.18×0.18 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角 | 80/80/80/80 | |
| ドライバIC | JD9168S または同等 | |
| TFT インターフェイス | RGB18bits SYNC+DE mode | |
| アスペクト率 | 4:3 | |
| バックライトタイプ | LED, ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面処理 | アンチグレア | |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | - | +70 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
| パラメーター | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 | |
|---|---|---|---|---|---|---|---|
| 電源電壓 | VCC | Ta=25⁰C | 3.0 | 3.3 | 3.6 | V | |
| 入力電圧 | H | VIH | VCC=3.0V | 0.7VCC | - | VCC | |
| L | VIL | VCC=3.0V | 0 | - | 0.3VCC | mW | |
| 電源の動作電流 | ICC | VCC=3.0V | - | 50 | 75 | mA | |
| パラメーター | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| LED電流 | - | - | 160 | - | mA |
| 消費電力 | - | 2688 | 2880 | 3072 | mW |
| LED電圧 | VLED+ | 16.8 | 18.0 | 19.2 | V |
| LEDの寿命 | - | 50,000 | - | - | Hr |
| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | GND | P | Ground. |
| 2 | VCC | P | Power supply for TFT |
| 3 | VCC | P | Power supply for TFT |
| 4 | GND | P | Ground. |
| 5 | NC | - | No connection |
| 6 | GND | P | Ground. |
| 7 | NC | - | No connection |
| 8 | GND | P | Ground. |
| 9 | UD | I | Up/down selection |
| 10 | LR | I | Left /right selection |
| 11 | /CSX | I | Chip select pin. 0: Chip can be accessed; 1: Chip cannot be accessed. If this pin is not used, please connect it to VCC. |
| 12 | SCL | I | Serial clock input in SPI interface .If not use, let it open or VCC or GND. |
| 13 | SDA | I | Serial data input / output pin in SPI interface operation. If not use, let it open. |
| 14 | NC | - | No connection |
| 15 | GND | P | Ground. |
| 16 | B5 | I | Blue Data bus |
| 17 | B4 | I | Blue Data bus |
| 18 | B3 | I | Blue Data bus |
| 19 | B2 | I | Blue Data bus |
| 20 | B1 | I | Blue Data bus |
| 21 | B0 | I | Blue Data bus |
| 22 | NC | - | No connection |
| 23 | NC | - | No connection |
| 24 | GND | P | Ground. |
| 25 | G5 | I | Green Data bit |
| 26 | G4 | I | Green Data bit |
| 27 | G2 | I | Green Data bit |
| 28 | G2 | I | Green Data bit |
| 29 | G1 | I | Green Data bit |
| 30 | G0 | I | Green Data bit |
| 31 | NC | - | No connection |
| 32 | NC | - | No connection |
| 33 | GND | P | Ground. |
| 34 | NC | - | No connection |
| 35 | NC | - | No connection |
| 36 | GND | P | Ground. |
| 37 | R5 | I | Red Data bit |
| 38 | R4 | I | Red Data bit |
| 39 | R3 | I | Red Data bit |
| 40 | R2 | I | Red Data bit |
| 41 | R1 | I | Red Data bit |
| 42 | R0 | I | Red Data bit |
| 43 | VLED- | P | Power supply for LED cathode |
| 44 | VLED+ | P | Power supply for LED anode |
| 45 | DE | I | Data enable input in RGB interface. |
| 46 | CLK | I | Pixel clock input in RGB interface. |
| 47 | HS | I | Horizontal sync input in RGB interface. |
| 48 | VS | I | Vertical sync input in RGB interface |
| 49 | NC | - | No connection |
| 50 | GND | P | Ground. |
