製品情報

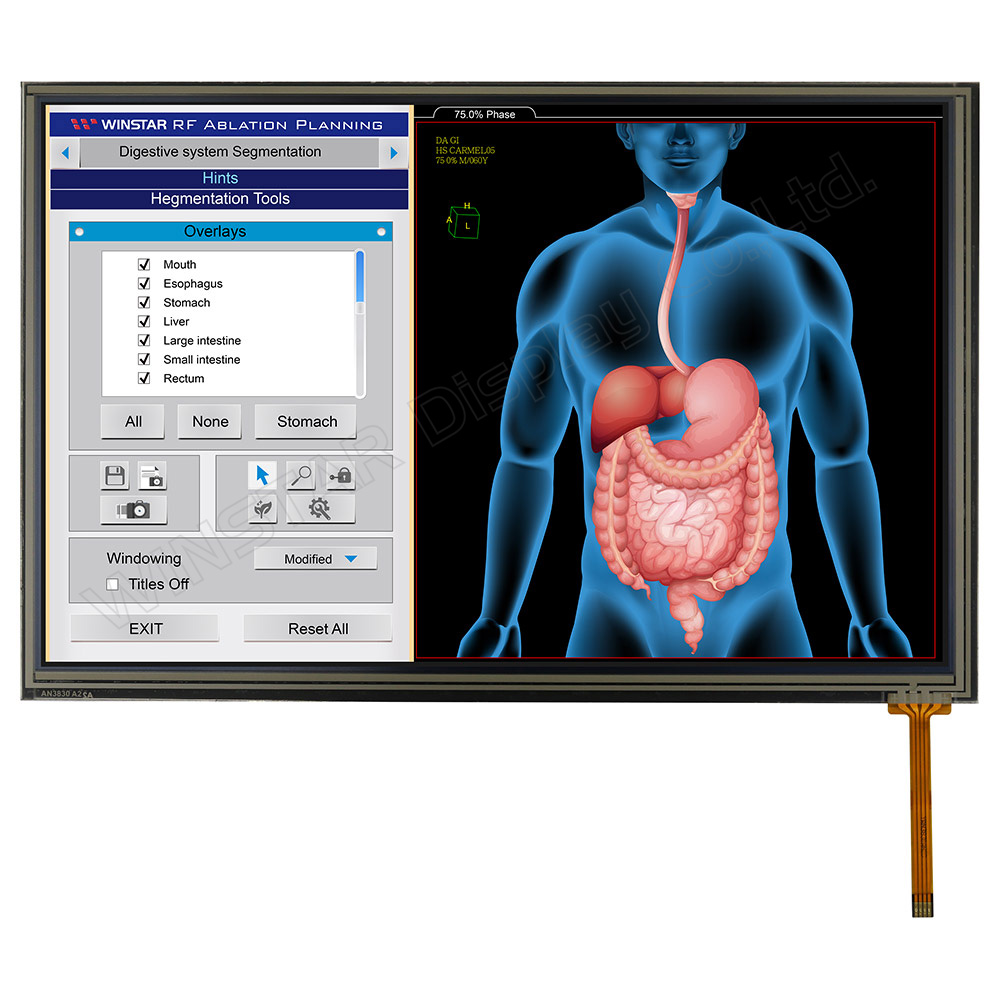

WF101KTYAPLNT0は抵抗膜式パネル(RTP)を搭載した10.1インチIPS TFT-LCD モジュールです。 LVDSインターフェースで1280 x 800 pixelsの高解像度の製品です。IPSパネルを使用したため、優れた幅広い視野角：左:80 /右:80 / 上:80 / 下:80 度 (TYP値)が実現されるHD 解像度 (WXGA 1280x800)の新製品です。
WF101KTYAPLNT0 はノーマリ・ブラックで、40ピンの LVDSインターフェースの製品です。輝度規格値は250 cd/m2でコントラスト比は 1000:1となり、駆動電圧 (VCC) は3.0V~3.5V(TYP値3.3V)です。 HMI (Human-machine Interaction) 応用、POSシステムなどにお薦めです。

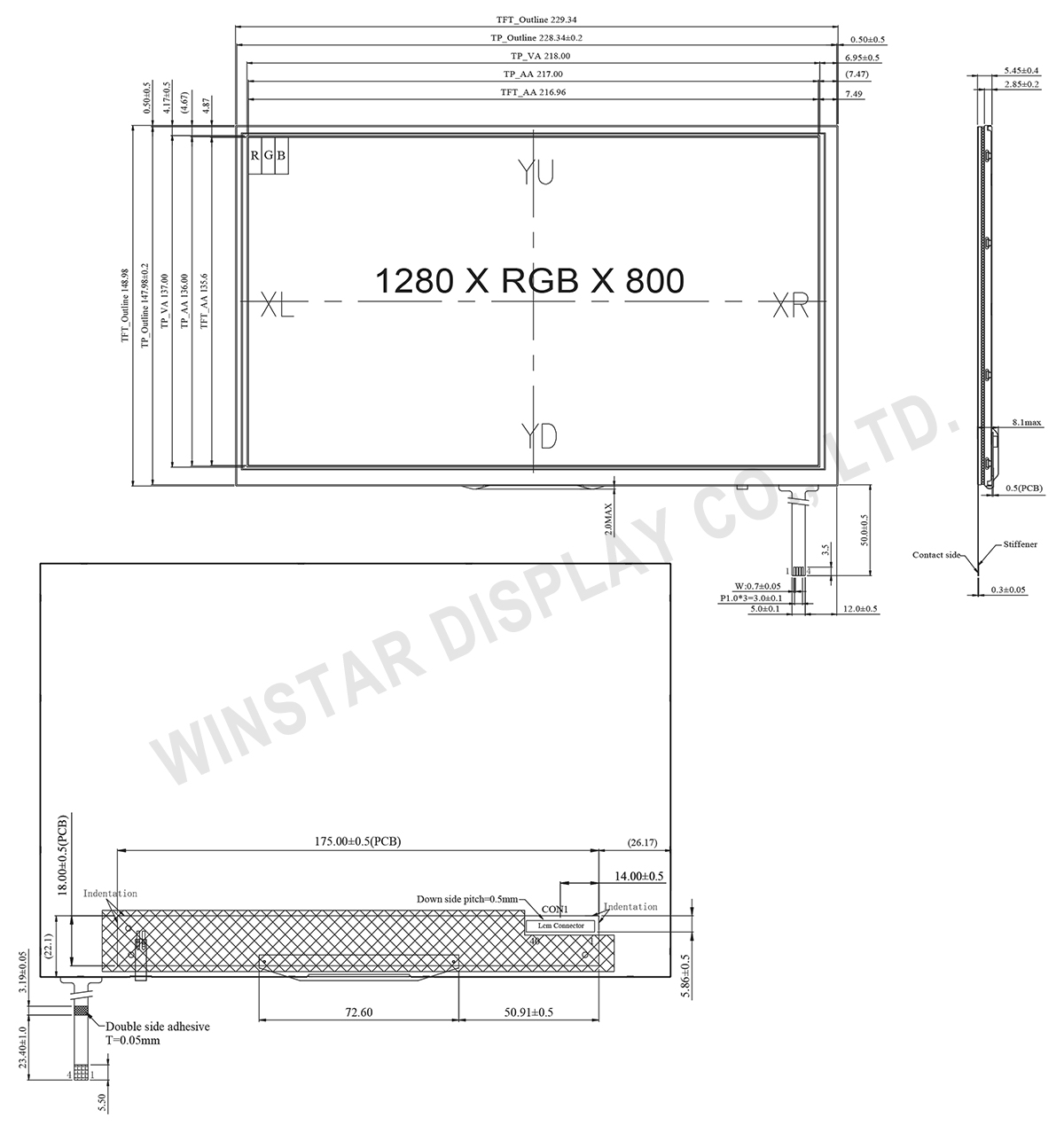

外形図
製品仕様
規格説明
| 项目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 10.1 | インチ |
| ピクセル数 | 1280 x 3(R GB) x 800 | dots |
| モジュールサイズ | 229.34 x 148.98 x 5.45 | mm |
| 有効エリア | 216.96 (H) x 135.6(V) | mm |
| ドットピッチ | 0.1695 × 0.1695 | mm |
| 表示モード | ノーマリ・ブラック・透過型 | |
| 視野角度 | 80/80/80/80 | |
| 絵素配列 | R.G.B. Vertical Stripe | |
| TFT 駆動 IC | EK79202B1 | |
| TFT インターフェイス | LVDS | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| 画面アスペクト比 | 16:10 | |
| タッチパネルタイプ | 抵抗膜方式タッチパネル | |
| 表面 | 防眩 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
典型動作条件
| 项目 | 符号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 電源電圧 | VCC | 3.0 | 3.3 | 3.5 | V |
| VGH | 17.5 | 18 | 18.5 | V | |
| VGL | -11.5 | -10 | -10.0 | V | |
| VSP | - | 5.5 | - | V | |
| VSN | - | -5.5 | - | V | |
消費電流
| 项目 | 符号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 駆動電流 | IGH | － | 7.7 | － | mA |
| IGL | － | 7.7 | － | mA | |
| IVCC | － | 85 | 130 | mA | |
バックライト特性
| パラメーター | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| 白色LEDバックライトの供給電圧 | VLED | 8.1 | 9.3 | 10.2 | V |
| LEDバックライトの電流 | ILED | － | 220 | － | mA |
| LEDの寿命 | - | 50000 | - | - | Hr |
ピン功能定義
| Pin No. | 記号 | I/O | 説明 |
|---|---|---|---|
| 1 | NC | - | No connection |
| 2 | VCC | P | Power Supply |
| 3 | VCC | P | Power Supply |
| 4 | NC | - | No connection |
| 5 | NC | - | No connection |
| 6 | NC | - | No connection |
| 7 | GND | P | Ground |
| 8 | Rxin0- | I | -LVDS Differential Data Input |
| 9 | Rxin0+ | I | +LVDS Differential Data Input |
| 10 | GND | P | Ground |
| 11 | Rxin1- | I | -LVDS Differential Data Input |
| 12 | Rxin1+ | I | +LVDS Differential Data Input |
| 13 | GND | P | Ground |
| 14 | Rxin2- | I | -LVDS Differential Data Input |
| 15 | Rxin2+ | I | +LVDS Differential Data Input |
| 16 | GND | P | Ground |
| 17 | RxCLK- | I | -LVDS Differential Clock Input |
| 18 | RxCLK+ | I | +LVDS Differential Clock Input |
| 19 | GND | P | Ground |
| 20 | Rxin3- | I | -LVDS Differential Data Input |
| 21 | Rxin3+ | I | +LVDS Differential Data Input |
| 22 | GND | P | Ground |
| 23 | NC | - | No connection |
| 24 | NC | - | No connection |
| 25 | GND | P | Ground |
| 26 | NC | - | No connection |
| 27 | NC | - | No connection |
| 28 | NC | - | No connection |
| 29 | NC | - | No connection |
| 30 | GND | P | Ground |
| 31 | LED- | P | LED Cathode |
| 32 | LED- | P | LED Cathode |
| 33 | NC | - | No connection |
| 34 | NC | - | No connection |
| 35 | VGL | P | Gate OFF Voltage |
| 36 | NC | - | No connection |
| 37 | NC | - | No connection |
| 38 | VGH | P | Gate ON Voltage |
| 39 | LED+ | P | LED Anode |
| 40 | LED+ | P | LED Anode |
I: 入力, O: 出力, P: 電源
