製品情報

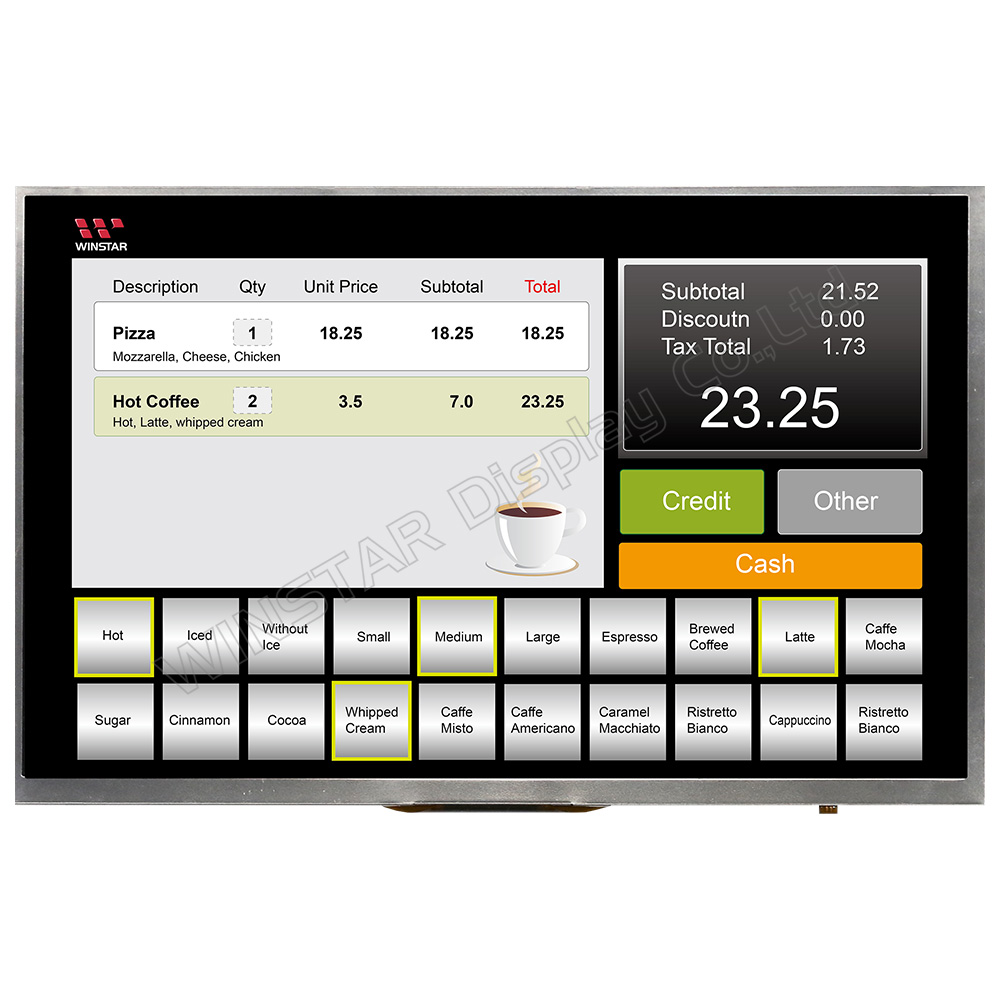

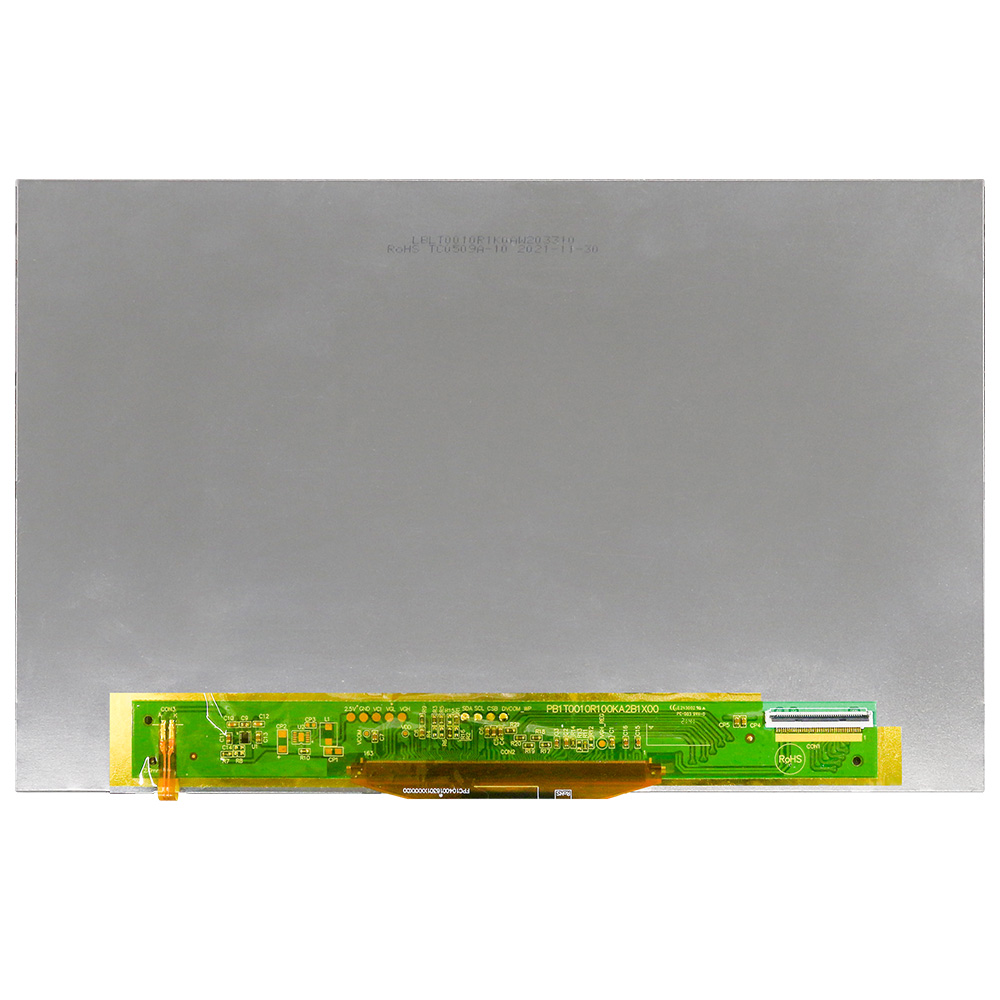

WF101KTYAPLNN0は10.1インチ、IPS TFT-LCD モジュールで、解像度は1280x800です。EK79202B1ドライバ ICを内蔵し、LVDSインターフェイスをサポート致します。WF101KTYAPLNN0は広視野角を持つIPS パネルを搭載しており、視野角は左: 80 /右:80 /上:80 /下:80度 (標準値)で、コントラスト比は1000:1 (標準値)で、輝度は350ニット(標準値)です。パネルの表面はアンチグレア処理で、画面アスペクト比は16:10です。オプションとして投影型静電容量タッチパネルと抵抗膜方式タッチパネルも提供しております。
WF101KTYAPLNN0の電源電圧(VCC)は3.0V～3.5Vで、標準値は3.3Vです。操作温度範囲は-20℃～+70℃で、保存温度範囲は-30℃～+80℃です。
外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ(対角線) | 10.1 | インチ |
| ピクセル数 | 1280 × 3(RGB) × 800 | dots |
| モジュールサイズ | 229.34 × 148.98 × 2.85 | mm |
| 有効エリア | 216.96 (H) × 135.6(V) | mm |
| ドットピッチ | 0.1695 × 0.1695 | mm |
| LCDタイプ | ノーマリ・ブラック | |
| 視野角度 | 80/80/80/80 | |
| 絵素配列 | R.G.B. Vertical Stripe | |
| 駆動IC | EK79202B1 或いは互換性IC | |
| インターフェース | LVDS | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| 画面アスペクト比 | 16:10 | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | 防眩 アンチグレア | |
最大絕對額定值
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
典型動作条件
| 項目 | 記号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| 電源電圧 | VCC | 3.0 | 3.3 | 3.5 | V |
| VGH | 17.5 | 18 | 18.5 | V | |
| VGL | -11.5 | -10.5 | -10.0 | V | |
| VSP | 5.5 | - | V | ||
| VSN | -5.5 | - | V | ||
消費電流
| 项目 | 符号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小值 | 典型值 | 最大值 | |||
| 駆動電流 | IGH | － | 7.7 | － | mA |
| IGL | － | 7.7 | － | mA | |
| IVCC | － | 85 | 130 | mA | |
バックライト特性
| パラメーター | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| 白色LEDバックライトの供給電圧 | VLED | 8.1 | 9.3 | 10.2 | V |
| LEDバックライトの電流 | ILED | － | 220 | － | mA |
| LEDの寿命 | - | 50000 | - | - | Hr |
ピン功能定義
| Pin No. | 記号 | 入力/出力 | 説明 |
|---|---|---|---|
| 1 | NC | - | No connection |
| 2 | VCC | P | Power Supply |
| 3 | VCC | P | Power Supply |
| 4 | NC | - | No connection |
| 5 | NC | - | No connection |
| 6 | NC | - | No connection |
| 7 | GND | P | Ground |
| 8 | Rxin0- | I | -LVDS Differential Data Input |
| 9 | Rxin0+ | I | +LVDS Differential Data Input |
| 10 | GND | P | Ground |
| 11 | Rxin1- | I | -LVDS Differential Data Input |
| 12 | Rxin1+ | I | +LVDS Differential Data Input |
| 13 | GND | P | Ground |
| 14 | Rxin2- | I | -LVDS Differential Data Input |
| 15 | Rxin2+ | I | +LVDS Differential Data Input |
| 16 | GND | P | Ground |
| 17 | RxCLK- | I | -LVDS Differential Clock Input |
| 18 | RxCLK+ | I | +LVDS Differential Clock Input |
| 19 | GND | P | Ground |
| 20 | Rxin3- | I | -LVDS Differential Data Input |
| 21 | Rxin3+ | I | +LVDS Differential Data Input |
| 22 | GND | P | Ground |
| 23 | NC | - | No connection |
| 24 | NC | - | No connection |
| 25 | GND | P | Ground |
| 26 | NC | - | No connection |
| 27 | NC | - | No connection |
| 28 | NC | - | No connection |
| 29 | NC | - | No connection |
| 30 | GND | P | Ground |
| 31 | LED- | P | LED Cathode |
| 32 | LED- | P | LED Cathode |
| 33 | NC | - | No connection |
| 34 | NC | - | No connection |
| 35 | VGL | P | Gate OFF Voltage |
| 36 | NC | - | No connection |
| 37 | NC | - | No connection |
| 38 | VGH | P | Gate ON Voltage |
| 39 | LED+ | P | LED Anode |
| 40 | LED+ | P | LED Anode |
I: 入力・O: 出力・P: 電源
