Modelo Nº WF101KTYAPLNN0
►Tamaño : 10.1”
►Resolución : 1280x800 puntos
►Dirección de la vista: IPS
►Interfaz : LVDS
►Driver IC：EK79202B1
►Placa de control : No
►Brillo (cd/m²) : 350
►Agujero del bastidor : No
►Pantalla táctil : Sin panel táctil
WF101KTYAPLNN0 es un panel IPS TFT LCD de 10,1 pulgadas con una alta resolución de 1280 x 800 píxeles. Este módulo está equipado con el IC controlador EK79202B1 y soporta una interfaz LVDS. El modelo WF101K adopta un panel IPS, ofreciendo un amplio ángulo de visión: Izquierda: 80°, Derecha: 80°, Arriba: 80° y Abajo: 80° (valor típico). Tiene una relación de contraste de 1000:1 (valor típico), un brillo de 350 nits (valor mínimo), una superficie antirreflejo y una relación de aspecto de 16:10. El modelo WF101K también está disponible con una versión de pantalla táctil capacitiva proyectada (PCAP), WF101KTYAPLNB0, y una versión de pantalla táctil resistiva (RTP), WF101KTYAPLNT0.
El voltaje de suministro (VCC) para WF101KTYAPLNN0 varía de 3,0V a 3,5V, con un valor típico de 3,3V. Funciona en temperaturas de -20°C a +70°C y se puede almacenar en temperaturas de -30°C a +80°C.
| Elemento | Dimensión | Unidad |
|---|---|---|
| Tamaño | 10.1 | pulgada |
| Matriz de puntos | 1280 × 3(RGB) × 800 | dots |

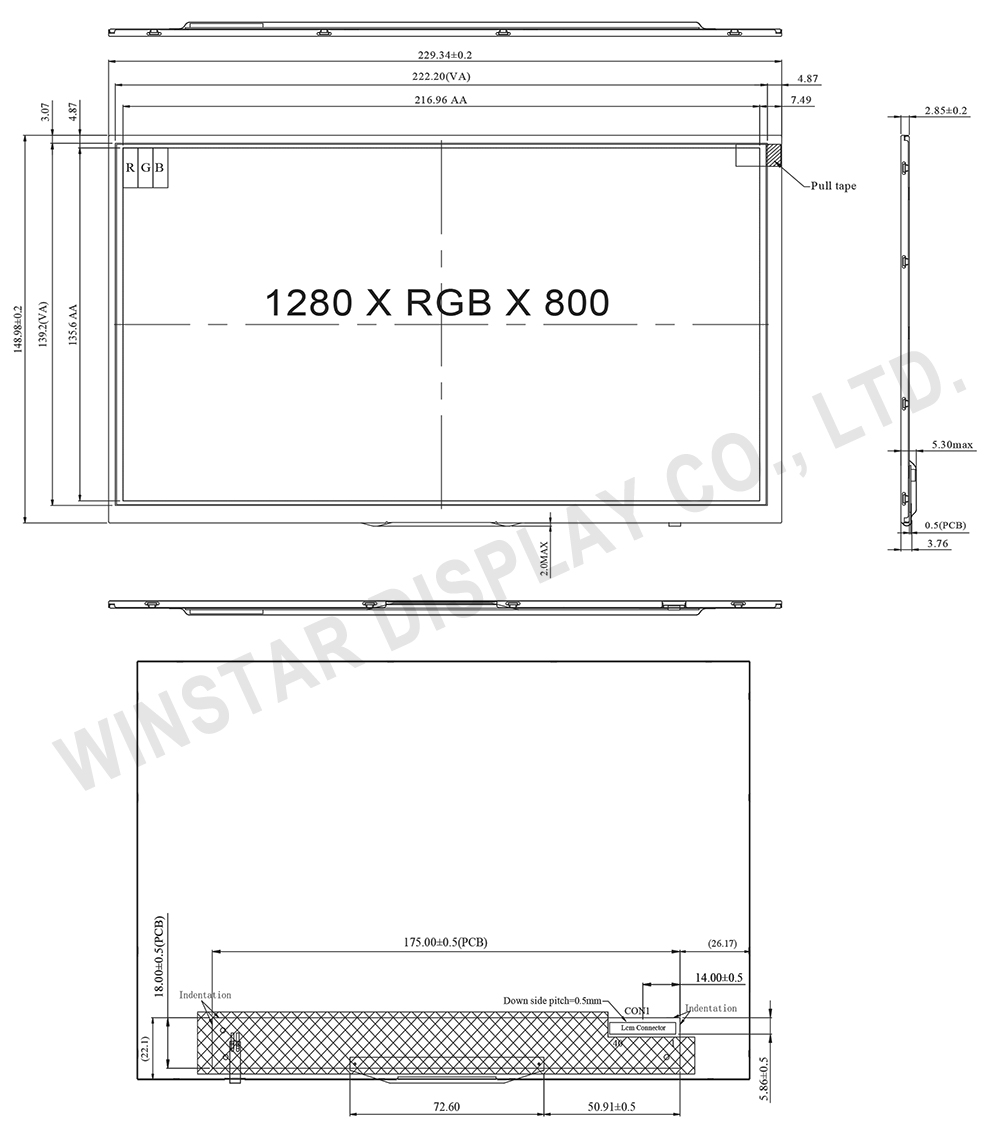

| Dimensión del módulo | 229.34 × 148.98 × 2.85 | mm |
| zona activa | 216.96 (H) × 135.6(V) | mm |
| Distancia entre puntos | 0.1695 × 0.1695 | mm |
| Modo de visualización | Negro | |
| Viewing Angle | 80/80/80/80 | |
| Pixel Arrangement | R.G.B. Vertical Stripe | |
| Controlador IC | EK79202B1 o equivalente | |
| Interfaz (Logic) | LVDS | |
| Tipo de retroiluminación | LED, Blanco | |
| Relación de aspecto | 16:10 | |
| Con o sin panel táctil | Sin panel táctil | |
| Superficie | Pantalla antirreflectante | |
| Elemento | Símbolo | Valor mín. | Valor típico | Valor máx. | Unidad |
|---|---|---|---|---|---|
| Temperatura de funcionamiento | TOP | -20 | － | +70 | ℃ |
| Temperatura de almacenamiento | TST | -30 | － | +80 | ℃ |
| Elemento | Símbolo | Valor estándar | Unidad | ||
|---|---|---|---|---|---|
| Valor mín. | Valor típico | Valor máx. | |||
| Power voltage | VCC | 3.0 | 3.3 | 3.5 | V |
| VGH | 17.5 | 18 | 18.5 | V | |
| VGL | -11.5 | -10.5 | -10.0 | V | |
| VSP | 5.5 | - | V | ||
| VSN | -5.5 | - | V | ||
| Pin No. | Símbolo | I/O | Función |
|---|---|---|---|
| 1 | NC | - | No connection |
| 2 | VCC | P | Power Supply |
| 3 | VCC | P | Power Supply |
| 4 | NC | - | No connection |
| 5 | NC | - | No connection |
| 6 | NC | - | No connection |
| 7 | GND | P | Ground |
| 8 | Rxin0- | I | -LVDS Differential Data Input |
| 9 | Rxin0+ | I | +LVDS Differential Data Input |
| 10 | GND | P | Ground |
| 11 | Rxin1- | I | -LVDS Differential Data Input |
| 12 | Rxin1+ | I | +LVDS Differential Data Input |
| 13 | GND | P | Ground |
| 14 | Rxin2- | I | -LVDS Differential Data Input |
| 15 | Rxin2+ | I | +LVDS Differential Data Input |
| 16 | GND | P | Ground |
| 17 | RxCLK- | I | -LVDS Differential Clock Input |
| 18 | RxCLK+ | I | +LVDS Differential Clock Input |
| 19 | GND | P | Ground |
| 20 | Rxin3- | I | -LVDS Differential Data Input |
| 21 | Rxin3+ | I | +LVDS Differential Data Input |
| 22 | GND | P | Ground |
| 23 | NC | - | No connection |
| 24 | NC | - | No connection |
| 25 | GND | P | Ground |
| 26 | NC | - | No connection |
| 27 | NC | - | No connection |
| 28 | NC | - | No connection |
| 29 | NC | - | No connection |
| 30 | GND | P | Ground |
| 31 | LED- | P | LED Cathode |
| 32 | LED- | P | LED Cathode |
| 33 | NC | - | No connection |
| 34 | NC | - | No connection |
| 35 | VGL | P | Gate OFF Voltage |
| 36 | NC | - | No connection |
| 37 | NC | - | No connection |
| 38 | VGH | P | Gate ON Voltage |
| 39 | LED+ | P | LED Anode |
| 40 | LED+ | P | LED Anode |
