製品情報

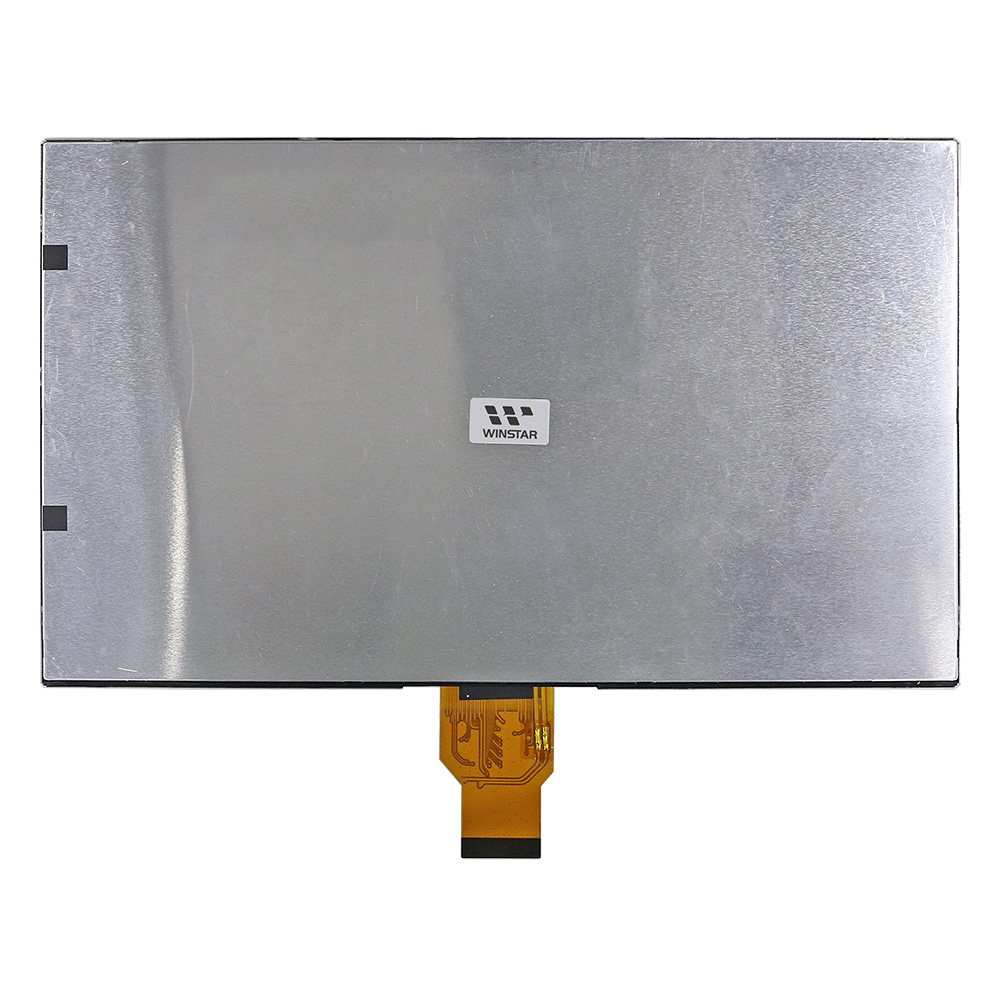

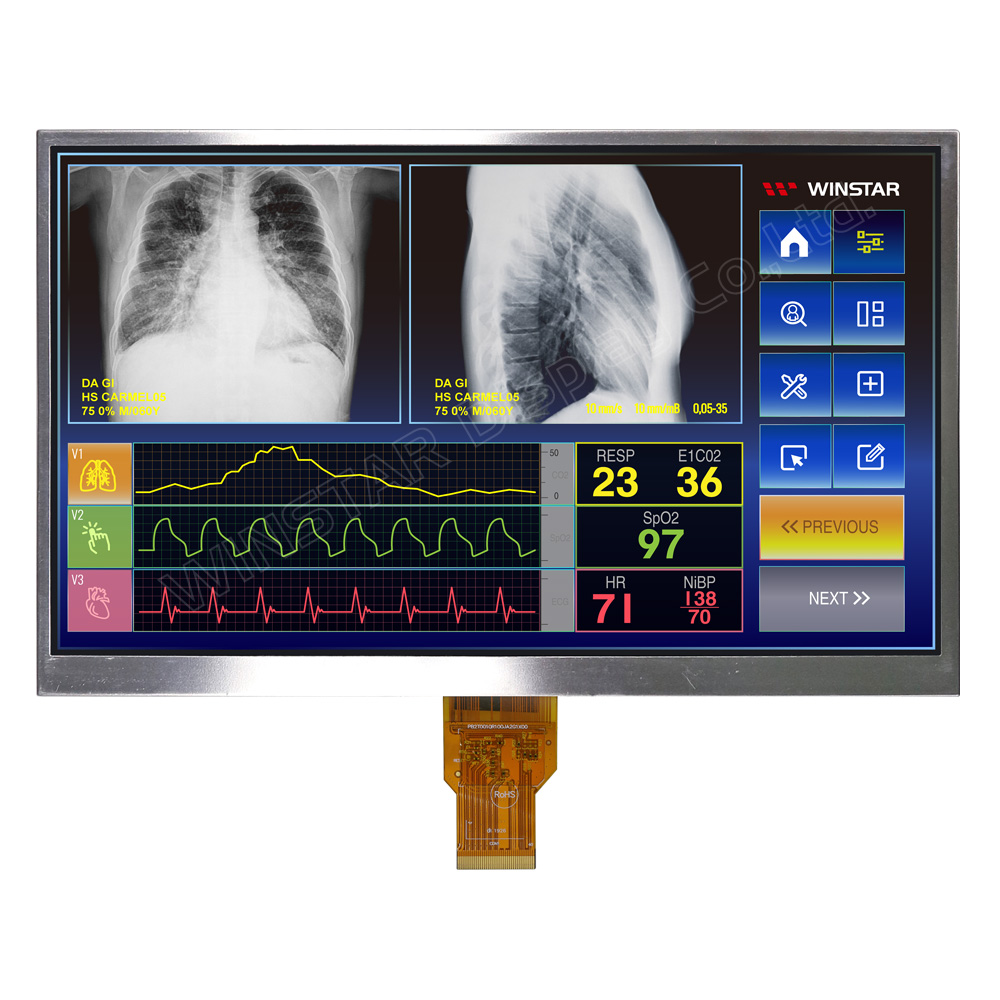

WF101JSYAHMNN0は、IPS広視野角を持つ10.1インチTFT LCDで、すべての方向で85°の視野角を提供し、優れた表示品質を実現します。1024×600の解像度と1100 cd/m²という非常に高い輝度により、明るい環境でも優れた視認性を確保します。モジュールはアンチグレア表面と16:9のアスペクト比を備えており、広く没入感のある表示体験を提供します。
EK79007AD3 + EK73217BCGAドライバーICを内蔵し、モジュールは4レーンMIPIインターフェースをサポートしており、高速データ転送と低消費電力を実現します。IPS技術は色精度を向上させ、すべての視点から一貫した明るさを提供します。また、MIPIインターフェースは統合を簡素化し、配線を減らします。
産業用グレードのアプリケーション向けに設計されたこのTFT LCDは、-20°Cから+70°Cの温度範囲で信頼性よく動作し、-30°Cから+80°Cの範囲で保管できます。800:1のコントラスト比と50,000時間の優れたLED寿命を誇り、このディスプレイは産業および屋外環境での長期間にわたる耐久性と安定したパフォーマンスを提供します。

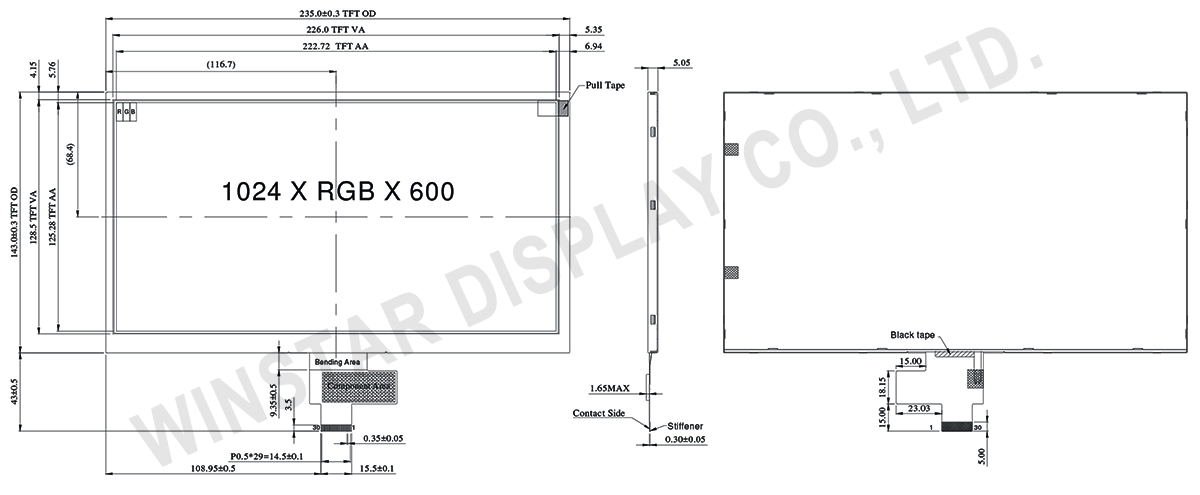

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示サイズ(対角線) | 10.1 | インチ |
| ドットマトリクス(解像度) | 1024 RGB x 600 | dots |
| モジュールサイズ | 235(W) x 143(H) x 5.05(D) | mm |
| 有効エリア | 222.72 (H) x 125.28(V) | mm |
| ドットピッチ | 0.2175(W) x 0.2088(H) | mm |
| LCDタイプ | TFT, ノーマリ・ブラック, 透過型 | |
| インターフェース | 4-Lanes MIPI | |
| ドライバIC | EK79007AD3 + EK73217BCGA 或いは互換性IC | |
| 視野角度 | 85/85/85/85 | |
| 画面アスペクト比 | 16:9 | |
| バックライトタイプ | LED,ノーマリ・ホワイト | |
| タッチパネルタイプ | タッチパネル無し | |
| 表面 | 防眩 | |
最大绝对额定值
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| 動作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
电气特性
Typical Operation Conditions (At Ta = 25 °C,)
| 项目 | 符号 | 最小值 | 典型值 | 最大值 | 単位 |
|---|---|---|---|---|---|
| LCDデジタル電源電圧 | VDD | 1.71 | 1.8 | 1.89 | V |
| アナログ電源電圧 | AVDD | 9.89 | 10.2 | 10.5 | V |
| VGH 電源電圧 | VGH | 19.4 | 20 | 20.6 | V |
| VGL 電源電圧 | VGL | -10.3 | -10 | -9.7 | V |
| 一般電源電圧 | VCOMI | 4 | 4.3 | 4.6 | V |
ピン功能定義
TFT LCD Module
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VLED+ | LED Anode |
| 2 | VLED+ | LED Anode |
| 3 | VGH | Positive power for TFT |
| 4 | VGL | Negative power for TFT |
| 5 | UPDN | Gate up or down scan control. UPDN = ”L”, STV2 output vertical start pulse and UD pin output logical “L” to Gate driver. (default) UPDN = ”H”, STV1 output vertical start pulse and UD pin output logical “H” to Gate driver |
| 6 | SHLR | Source right or left sequence control. SHLR = ”L“, shift left: last data = S1←S2←S3….......←S1536 = first data. SHLR = ”H“, shift right: first data = S1→S2→S3….....→S1536 = last data.(default) |
| 7 | VLED- | LED Cathode |
| 8 | VLED- | LED Cathode |
| 9 | AVDD | Analog power |
| 10 | GND | Digital ground |
| 11 | D3P | MIPI data input. |
| 12 | D3N | MIPI data input. |
| 13 | GND | Digital ground |
| 14 | D2P | MIPI data input. |
| 15 | D2N | MIPI data input. |
| 16 | GND | Digital ground |
| 17 | CLKP | MIPI clock input |
| 18 | CLKN | MIPI clock input |
| 19 | GND | Digital ground |
| 20 | D1P | MIPI data input. |
| 21 | D1N | MIPI data input. |
| 22 | GND | Digital ground |
| 23 | D0P | MIPI data input. |
| 24 | D0N | MIPI data input. |
| 25 | GND | Digital ground |
| 26 | STBYB | Standby mode. STBYB = ”H“,normal operation(default) STBYB = ”L”, timing controller, source driver will turn off, all output are GND. |
| 27 | RESET | Global reset pin. Active Low to enter Reset State. Normally pull high. Connecting with an RC reset circuit for stability. |
| 28 | VDD (1.8V) | Digital power |
| 29 | VDD (1.8V) | Digital power |
| 30 | VCOMI | Common voltage |
