製品情報

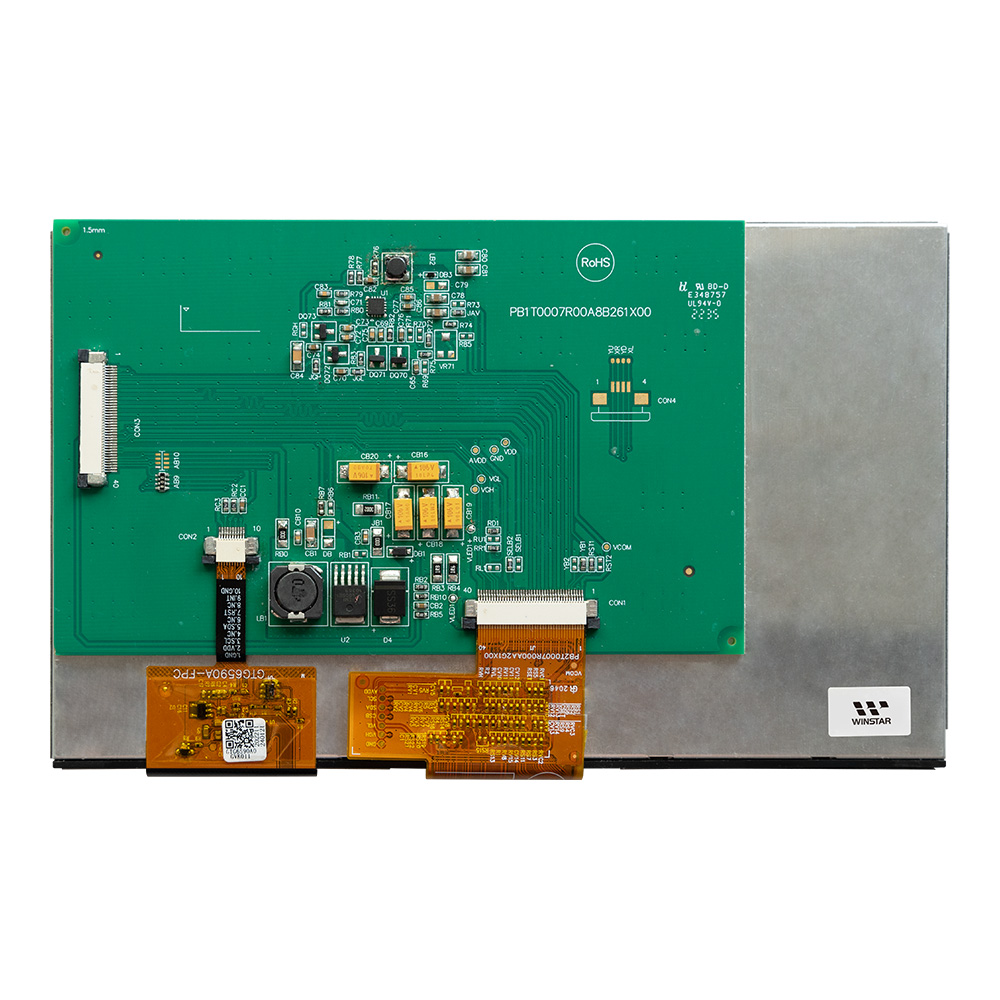

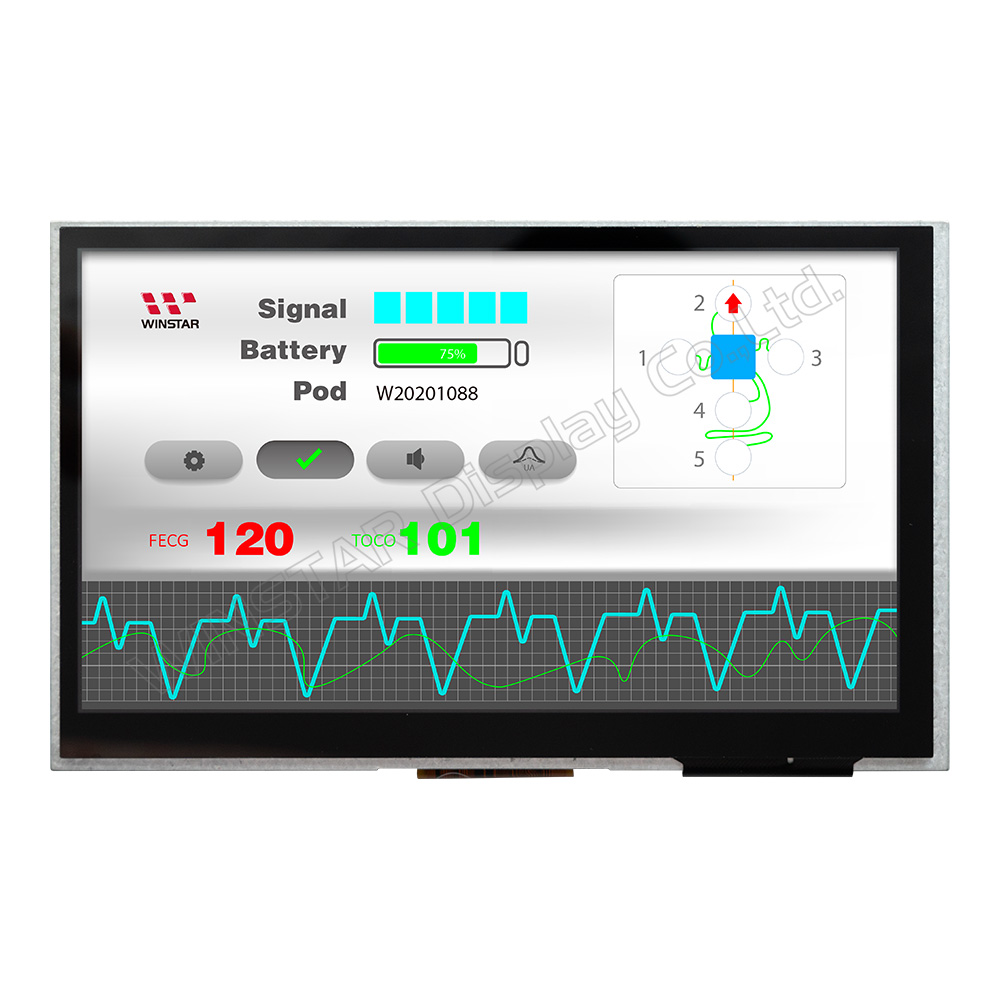

WF70A8SYJHLNGAは、投影型静電容量式タッチパネルと電源ボードを備えた7インチの高輝度TFT-LCDモジュールです。モジュールの寸法は169.9x103.4 mm、アクティブエリアサイズ(Active Area)は154.2144x85.92 mm、解像度は1024 x 600ピクセルです。 ST5021およびST5651 ICと統合されて、LVDSのインターフェイスをサポートします。WF70A8SYJHLNGAは、IPSパネルを採用して、左：85度/右：85度/上：85度/下：85度の広視野角、850ニット（代表値）の高輝度、800:1のコントラスト比です。アスペクト比は16:9で、グレア表面のパネルです。
投影型静電容量式タッチパネル(PCAP)とILI2130 ICを内蔵して、I2Cインターフェイスと5点タッチをサポートしています。 WF70A8SYJHLNGAモジュールの動作温度範囲は-20℃～+70℃で、保管温度範囲は-30℃～+80℃です。
この7インチの高輝度TFTディスプレイは、スマート家電、医療機器、産業用制御機器、計測機器、電子ピアノの楽譜表示などの用途に適用しています。

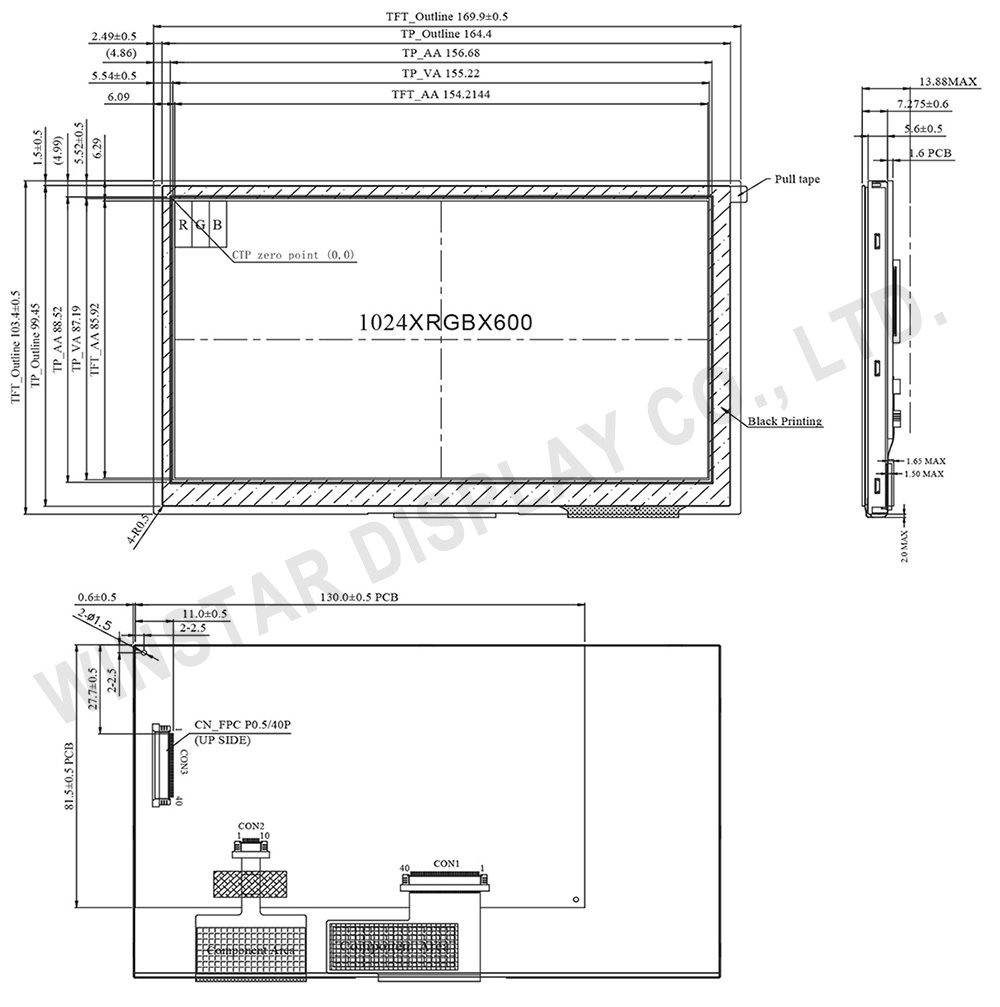

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 7 | インチ |
| ドットマトリックス(解像度) | 1024 × RGB × 600(TFT) | dots |
| モジュールサイズ | 169.9(W) × 103.4(H) ×13.88(D) | mm |
| 有効エリア | 154.2144 × 85.92 | mm |
| ドットピッチ | 0.1506 × 0.1432 | mm |
| LCDタイプ | TFT・ノーマリ・ブラック・透過型 | |
| 視野角度 | 85/85/85/85 | |
| TFT インターフェイス | LVDS | |
| 画面アスペクト比 | 16:9 | |
| TFT ドライバIC | ST5021 + ST5651 或いは互換性IC | |
| バックライトタイプ | LED・ノーマリ・ホワイト | |
| PCAP IC | ILI2130 或いは互換性IC | |
| PCAP インターフェイス | I2C | |
| PCAP FW バージョン | 0x07.0x00.0x00.0x00.0x65.0x90.0x00.0x01 | |
| PCAP 解像度 | 16384*16384 | |
| 抵抗膜式タッチパネル | 静電容量方式タッチパネル | |
| 表面処理 | グレア | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| VLED+電源電圧 | VLED | 11.5 | 12 | 12.5 | V |
| VLED+電源電流 | ILED | - | 470 | 710 | mA |
| LCM電源電圧 | VDD | 3.0 | 3.3 | 3.6 | V |
| LCM電源電流 | IDD | - | 120 | 180 | mA |
| CTP電源電圧 | VDDT | 3.15 | 3.3 | 3.45 | V |
| CTP電源電流 | IDDT | - | 70 | 100 | mA |
ピン功能定義
LCM PIN 定義
| Pin No. | 記号 | 功能定義 |
|---|---|---|
| 1 | NC | No connection |
| 2 | VDD | Power Supply:+3.3V for TFT |
| 3 | VDD | Power Supply:+3.3V for TFT |
| 4 | SELB | 6bit/8bit mode select H:6bit / L:8bit |
| 5 | RESET | Global reset pin |
| 6 | STBYB | Standby mode, Normally pulled high STBYB = “1”, normal operation STBYB = “0”, timing controller, source driver will turn off, all output are High-Z |
| 7 | GND | Ground |
| 8 | RXIN0- | Negative LVDS differential data input |
| 9 | RXIN0+ | Positive LVDS differential data input |
| 10 | GND | Ground |
| 11 | RXIN1- | Negative LVDS differential data input |
| 12 | RXIN1+ | Positive LVDS differential data input |
| 13 | GND | Ground |
| 14 | RXIN2- | Negative LVDS differential data input |
| 15 | RXIN2+ | Positive LVDS differential data input |
| 16 | GND | Ground |
| 17 | RXCLKIN- | Negative LVDS differential clock input |
| 18 | RXCLKIN+ | Positive LVDS differential clock input |
| 19 | GND | Ground |
| 20 | RXIN3- | Negative LVDS differential data input |
| 21 | RXIN3+ | Positive LVDS differential data input |
| 22 | GND | Ground |
| 23 | GND | Ground |
| 24 | GND | Ground |
| 25 | GND | Ground |
| 26 | NC | No connection |
| 27 | PWM_BL | Backlight control signal |
| 28 | L/R | Horizontal inversion |
| 29 | U/D | Vertical inversion |
| 30 | NC | No connection |
| 31 | VLED+ | Power Supply:+12V for Backlight driving |
| 32 | VLED+ | Power Supply:+12V for Backlight driving |
| 33 | VLED+ | Power Supply:+12V for Backlight driving |
| 34 | NC | No connection |
| 35 | CTP_SCL | I2C clock input |
| 36 | CTP_SDA | I2C data input and output |
| 37 | CTP_/RST | External Reset, Low is active |
| 38 | CTP_/INT | External interrupt to the host |
| 39 | NC | No connection |
| 40 | NC | No connection |
