製品情報

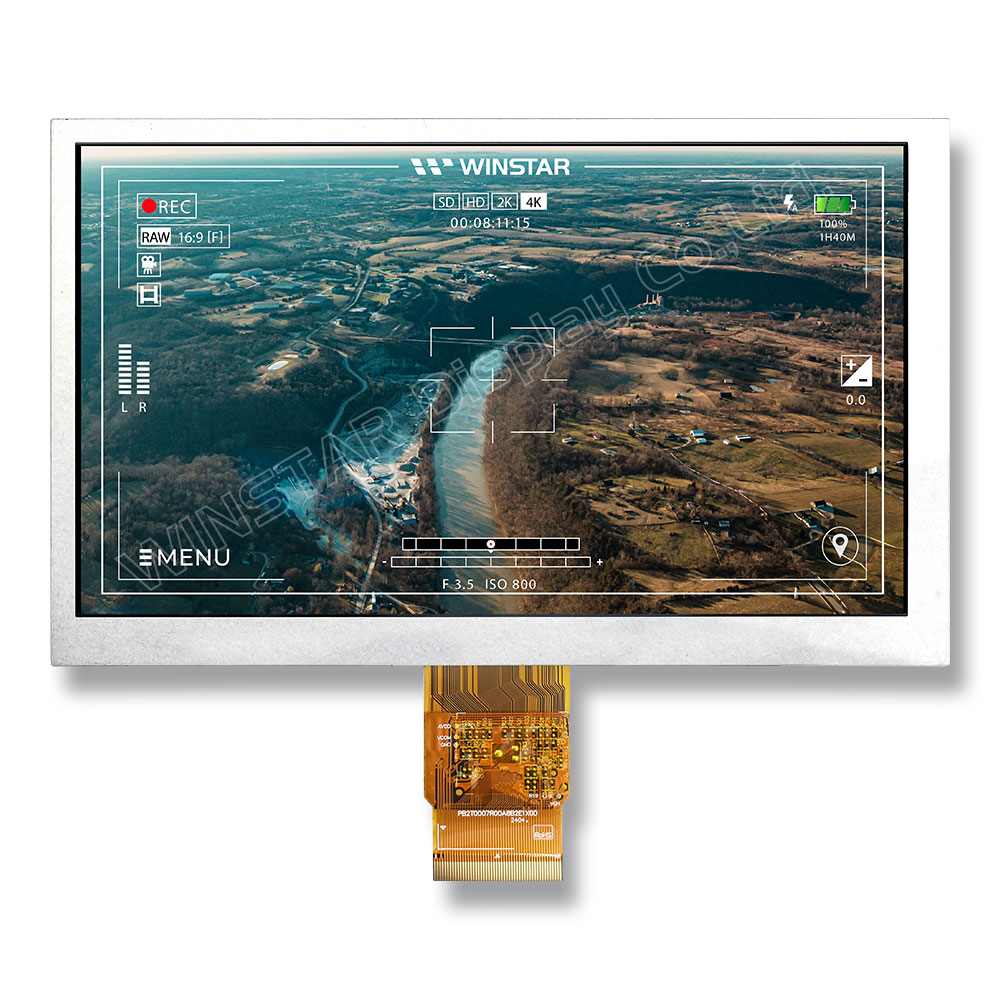

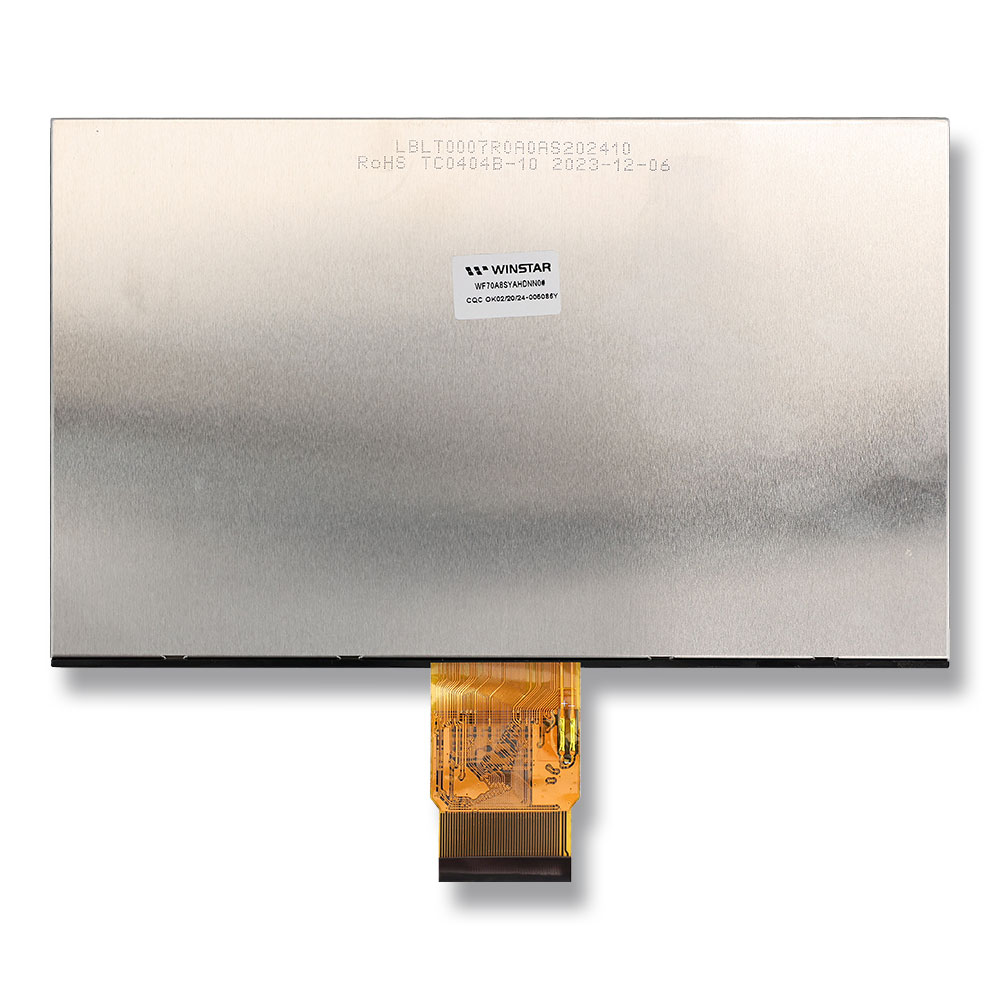

WF70A8SYAHDNN0 TFT LCD ディスプレイ モジュールは、さまざまなアプリケーションで優れたパフォーマンスを発揮します。この 7 インチ モジュールは、高解像度の 1024 x 600 ピクセルと 154.2144 x 85.92 mm のアクティブ領域を備えて鮮明で詳細な映像を実現します。
WF70A8SYAHDNN0 は、通常黒の透過型 LCD タイプと 85/85/85/85 度の広い視野角を提供する IPS パネルを備えた TFT 技術を採用して、鮮明な表示効果は期待されます。また、16:9 のアスペクト比と 1100 cd/m2 の高輝度、800:1 のコントラスト比などの特徴で、優れた視認性を提供Ｓています。
EK79001HK-S + EK73215BCGA ドライバ IC と 24 ビット RGB インターフェイスを備えたこのモジュールは、UAV コントローラ、産業機器、医療機器、スマート ホーム システム、多機能オフィス機器など用途にお薦めです。 WF70A8SYAHDNN0 は、動作電圧が3.0 V～3.6 V (標準値: 3.3V)でLEDバックライト (通常白色) とアンチグレア表面を採用して最適な視認性と耐久性を確保しています。

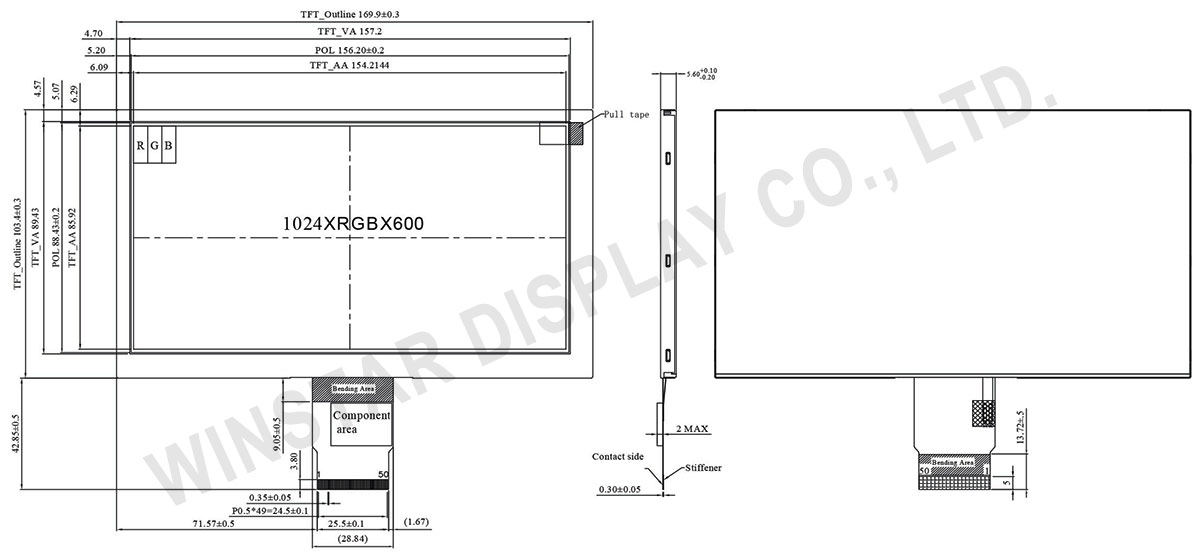

外形図
製品仕様
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| サイズ (対角線) | 7.0 | インチ |
| ドットマトリックス(解像度) | 1024 x RGB x 600(TFT) | dots |
| モジュールサイズ | 169.9(W) x 103.4(H) x 5.6(D) | mm |
| 有効エリア | 154.2144 x 85.92 | mm |
| ドットピッチ | 0.1506 x 0.1432 | mm |
| LCDタイプ | TFT, 黒色, 透過型 | |
| 視野角度 | 85/85/85/85 | |
| 画面アスペクト比 | 16:9 | |
| ドライバIC | EK79001HK-S + EK73215BCGA | |
| インターフェイス | 24bit RGB | |
| バックライトタイプ | LED, 白色 | |
| タッチパネル | タッチパネル無し | |
| 表面処理 | 防眩 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
電気特性
| 項目 | 記号 | 標準値 | 単位 | ||
|---|---|---|---|---|---|
| 最小値 | 典型値 | 最大値 | |||
| 電源電圧 | VCC | 3.0 | 3.3 | 3.6 | V |
| アナログ電源電圧 | AVDD | 8.9 | 9.0 | 9.1 | V |
| TFT VGH 電圧 | VGH | 17 | 18 | 19 | V |
| TFT VGL 電圧 | VGL | -6.5 | -6.0 | -5.5 | V |
| TFT Vcom 電圧 | Vcom | 3.0 | 3.15 | 3.3 | V |
| 駆動電流 | IDD | - | 85 | 130 | mA |
| 電源電流 | IAVDD | - | 20 | - | mA |
| TFT VGH 電流 | IVGH | - | 1 | - | mA |
| TFT VGL 電流 | IVGL | - | 1 | - | mA |
| TFT Vcom 電流 | IVCOM | - | 1 | - | mA |
ピン功能定義
| Pin No. | 記号 | 功能定義 |
|---|---|---|
| 1 | VLED+ | LED Anode |
| 2 | VLED+ | LED Anode |
| 3 | VLED- | LED Cathode |
| 4 | VLED- | LED Cathode |
| 5 | GND | Ground |
| 6 | VCOM | Common voltage |
| 7 | VCC | Power for Digital Circuit |
| 8 | MODE | DE/SYNC mode select |
| 9 | DE | Data Input Enable (DEN) |
| 10 | VS | Vertical Sync Input (VSD) |
| 11 | HS | Horizontal Sync Input (HSD) |
| 12 | B7 | Blue data(MSB) |
| 13 | B6 | Blue data |
| 14 | B5 | Blue data |
| 15 | B4 | Blue data |
| 16 | B3 | Blue data |
| 17 | B2 | Blue data |
| 18 | B1 | Blue data |
| 19 | B0 | Blue data(LSB) |
| 20 | G7 | Green data(MSB) |
| 21 | G6 | Green data |
| 22 | G5 | Green data |
| 23 | G4 | Green data |
| 24 | G3 | Green data |
| 25 | G2 | Green data |
| 26 | G1 | Green data |
| 27 | G0 | Green data(LSB) |
| 28 | R7 | Red data(MSB) |
| 29 | R6 | Red data |
| 30 | R5 | Red data |
| 31 | R4 | Red data |
| 32 | R3 | Red data |
| 33 | R2 | Red data |
| 34 | R1 | Red data |
| 35 | R0 | Red data(LSB) |
| 36 | GND | Power Ground |
| 37 | DCLK | Sample clock (CLK) |
| 38 | GND | Power Ground |
| 39 | L/R | Left / right selection |
| 40 | U/D | Up/down selection |
| 41 | VGH | Gate ON Voltage |
| 42 | VGL | Gate OFF Voltage |
| 43 | AVDD | Power for Analog Circuit |
| 44 | RESET | Global reset pin. |
| 45 | NC | No connection |
| 46 | VCOM | Common Voltage |
| 47 | DITHB | Dithering function |
| 48 | GND | Power Ground |
| 49 | NC | No connection |
| 50 | NC | No connection |
