製品情報

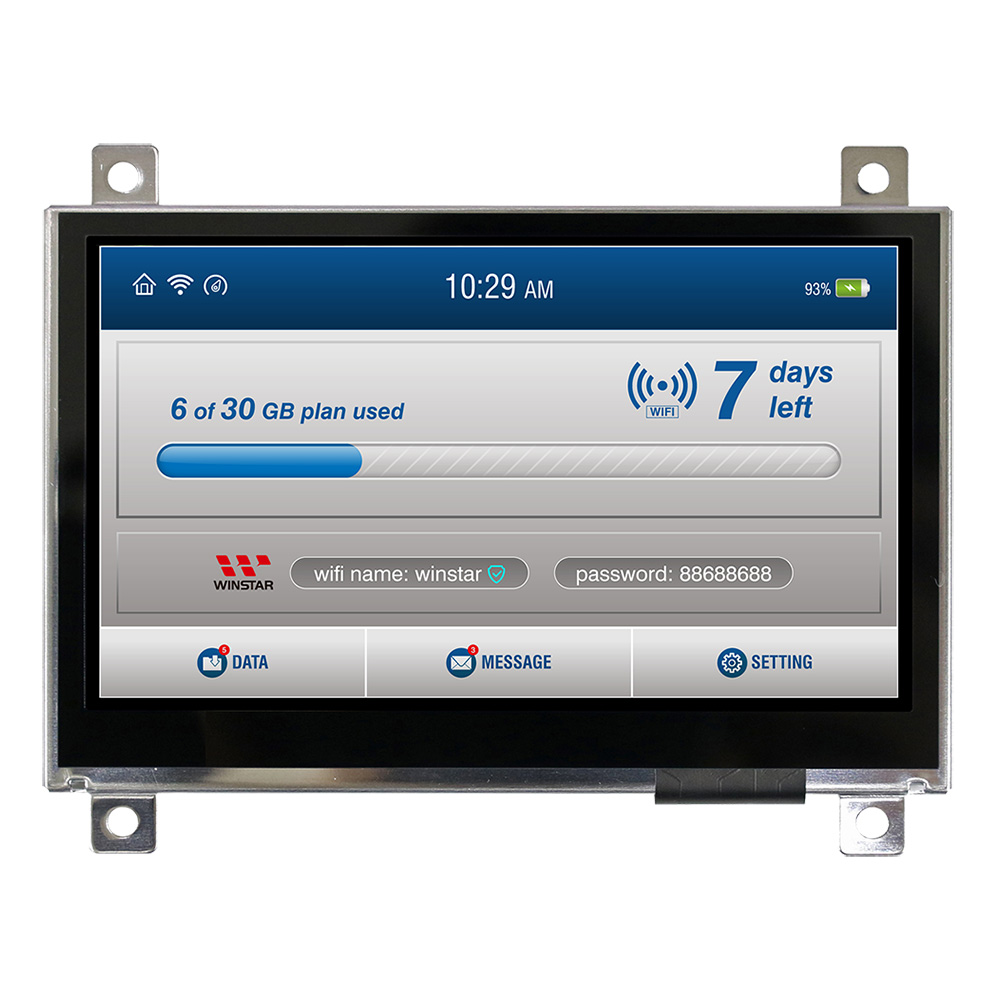

WF43PTIBEDBGF はPシリーズの4.3インチ TFT パネルです。TFTのPシリーズはRA8875コントロールボードを採用し、36ピンコネクタを搭載しています。ピン33 ~ 36はバックライトを制御すると設定されたため、別途設計する必要がありません。CTP静電容量式タッチパネルをサポートしています。I2Cの読み取り/書き込みインタフェースはコネクタから直接出力でき、客側ジャンパーの困難を減らして製品設計はシンプルになれます。
外形図
製品仕様
ピン功能定義
LCM PIN Definition (CON3)
| Pin |
記号 |
功能説明 |
| 1 |
GND |
System ground |
| 2 |
VDD |
Power Supply : +3.3V |
| 3 |
NC |
No connect |
| 4 |
RS |
Data/Command select |
| 5 |
WR |
Write strobe signal |
| 6 |
RD |
Read strobe signal |
| 7~22 |
DB0~DB15 |
Data bus |
| 23 |
WAIT |
Wait Signal Output(H:active) |
| 24 |
CTP_INT |
CTP Interrupt Signal From Touch Panel Module To Host |
| 25 |
CS |
Chip select |
| 26 |
RST |
Hardware reset |
| 27 |
DIP ON |
Display control H: On \ L:Off |
| 28 |
NC |
No connect |
| 29 |
CTP_SCL |
CTP Serial IIC Clock |
| 30 |
CTP_SDA |
CTP Serial IIC Data |
| 31 |
CTP_RST |
CTP Reset Signal |
| 32 |
NC |
No connect |
| 33~34 |
VLED- |
Power for LED backlight cathode |
| 35~36 |
VLED+ |
Power for LED backlight anode |
規格説明
| 項目 |
仕様 |
単位 |
| サイズ (対角線) |
4.3 |
インチ |
| ドットマトリックス(解像度) |
480 x RGB x 272(TFT) |
dots |
| モジュールサイズ |
106.7 x 83.98 x 11.1 (max) |
mm |
| 有効エリア |
95.04 x 53.856 |
mm |
| ドットピッチ |
0.066 x 0.198 |
mm |
| LCDタイプ |
TFT・ノーマリ・ホワイト・透過型 |
| 視野角度 |
12 時方向 |
| グレースケール反転角度 |
6 時方向 |
| 画面アスペクト比 |
16:9 |
| バックライトタイプ |
LED・ノーマリ・ホワイト |
| コントローラー IC |
RA8875 |
| インターフェイス |
MCU 8080 8/16bit |
| PCAP FW バージョン |
0x07.0x00.0x00.0x00.0x01.0x0C.0x11.0x43 |
| PCAP IC |
ILI2130 或いは互換性IC |
| PCAP インターフェイス |
I2C |
| PCAP 解像度 |
16384*16384 |
| タッチパネル |
静電容量方式タッチパネル (PCAP) |
| 表面処理 |
グレア |
絶対最大定格
| 項目 |
記号 |
最小値 |
典型値 |
最大値 |
単位 |
| 操作温度 |
TOP |
-20 |
－ |
+70 |
℃ |
| 保存温度 |
TST |
-30 |
－ |
+80 |
℃ |
電気特性
作業条件: (CON3.Pin1=GND, Pin2=VDD)
| 項目 |
記号 |
条件 |
最小値 |
典型値 |
最大値 |
単位 |
| LCM電源電圧 |
VDD |
－ |
3.0 |
3.3 |
3.6 |
V |
| LCM電源電流 |
IDD |
－ |
－ |
65 |
100 |
mA |
