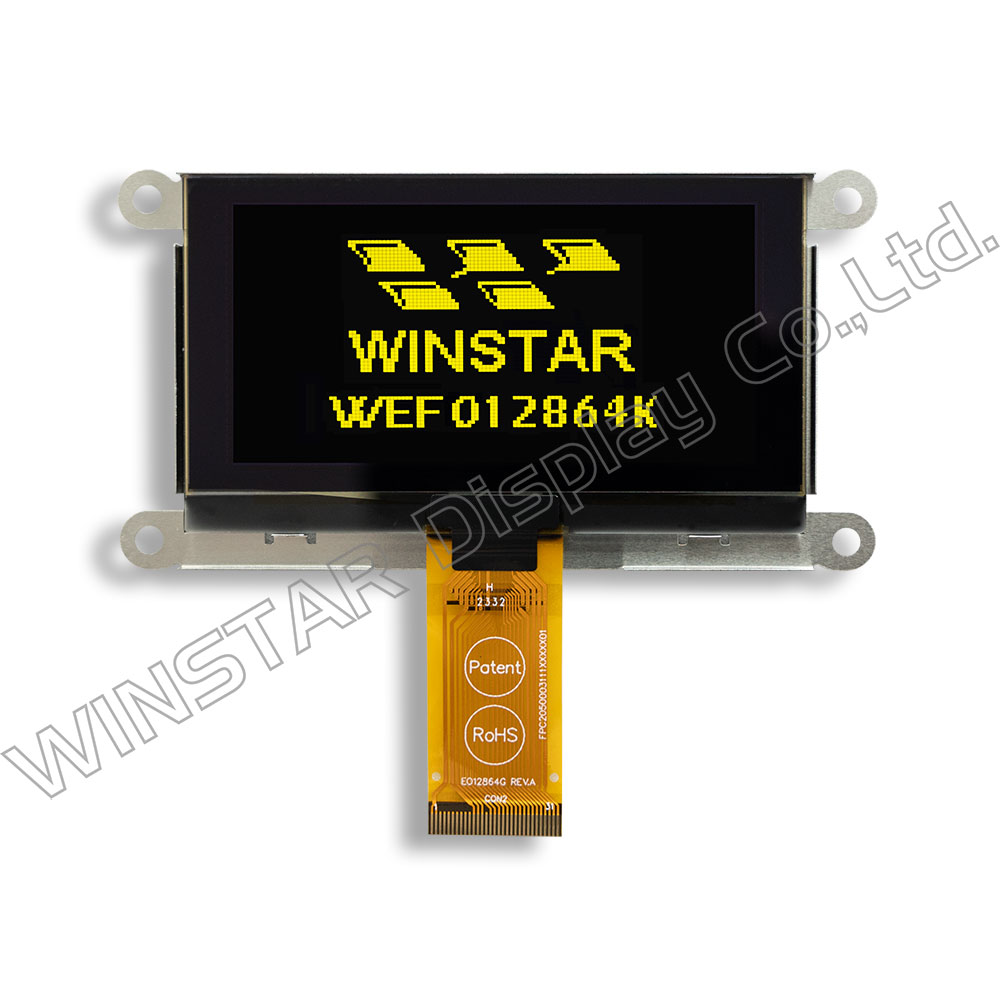

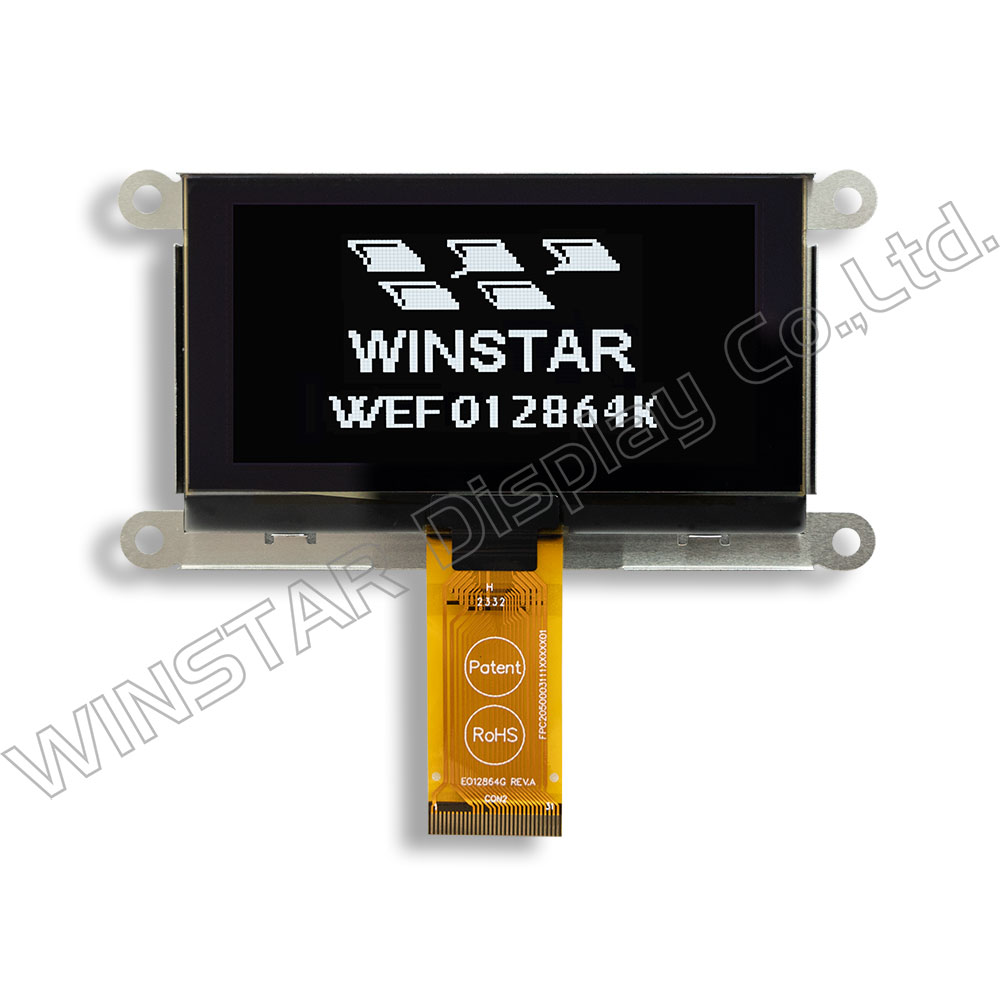

製品情報
WEF012864K は、パネル解像度が 128x64 ピクセルの COG グラフィック 2.7 インチモノクロパッシブ PMOLED ディスプレイモジュールですそして高いコントラスト(10,000:1)。 WEF012864K には、複数の転送インターフェースをサポートする SSD1309 コントローラ IC が内蔵されています：6800、8080、4-Wire SPI、および I2C シリアルインターフェース。それは3Vドライバーを使用し、1/64Dutyモードを採用しています。
WEF012864K モジュールは、WEO012864K と同じ 2.7 インチ OLED パネルを採用していますが、鉄製フレームが追加されており、顧客の固定構造が便利になっています。
WEF012864K は COG 構造の OLED ディスプレイモジュールです。有機自発光であり、バックライトは必要ありません。このモジュールは薄く、軽量で、低電流消費です。 WEF012864K モジュールは、携帯製品、測定機器、家庭用製品、POS システム、IoT、通信機器、医療機器などに非常に適しています。このモジュールの動作温度は -40℃ から +80℃、保存温度は -40℃ から +85℃ です。
WEF012864K モジュールは、WEO012864K と同じ 2.7 インチ OLED パネルを採用していますが、鉄製フレームが追加されており、顧客の固定構造が便利になっています。
WEF012864K は COG 構造の OLED ディスプレイモジュールです。有機自発光であり、バックライトは必要ありません。このモジュールは薄く、軽量で、低電流消費です。 WEF012864K モジュールは、携帯製品、測定機器、家庭用製品、POS システム、IoT、通信機器、医療機器などに非常に適しています。このモジュールの動作温度は -40℃ から +80℃、保存温度は -40℃ から +85℃ です。

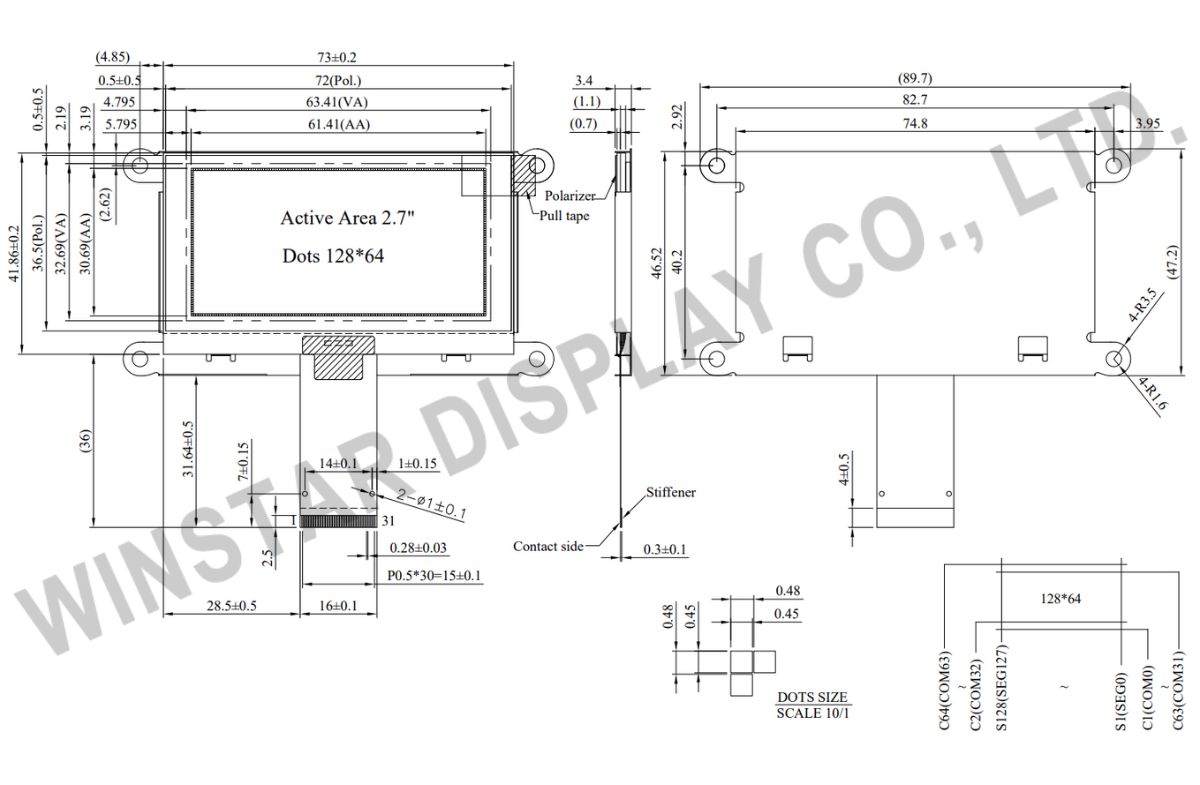

外形図
Data source ref:WEF012864KWPP3N00000
製品仕様
ピン功能定義
| Pin No. | 記号 | 功能説明 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | NC(GND) | No connection | |||||||||||||||
| 2 | VSS | Ground. | |||||||||||||||
| 3-10 | NC | No connection | |||||||||||||||
| 11 | VDD | Power supply pin for core logic operation | |||||||||||||||
| 12 | BS1 | MCU bus interface selection pins. Select appropriate logic setting as described in the following table. BS2 and BS1 are pin select
(1) 0 is connected to VSS (2) 1 is connected to VDD |
|||||||||||||||
| 13 | BS2 | ||||||||||||||||
| 14 | NC | No connection | |||||||||||||||
| 15 | CS# | This pin is the chip select input connecting to the MCU. The chip is enabled for MCU communication only when CS# is pulled LOW (active LOW). | |||||||||||||||
| 16 | RES# | This pin is reset signal input. When the pin is pulled LOW, initialization of the chip is executed. Keep this pin pull HIGH during normal operation. | |||||||||||||||
| 17 | D/C# | This pin is Data/Command control pin connecting to the MCU. When the pin is pulled HIGH, the data at D[7:0] will be interpreted as data. When the pin is pulled LOW, the data at D[7:0] will be transferred to a command register. In I2C mode, this pin acts as SA0 for slave address selection. When 3-wire serial interface is selected, this pin must be connected to VSS. | |||||||||||||||
| 18 | R/W# | This pin is read / write control input pin connecting to the MCU interface. When 6800 interface mode is selected, this pin will be used as Read/Write (R/W#) selection input. Read mode will be carried out when this pin is pulled HIGH and write mode when LOW. When 8080 interface mode is selected, this pin will be the Write (WR#) input. Data write operation is initiated when this pin is pulled LOW and the chip is selected. When serial or I2C interface is selected, this pin must be connected to VSS. | |||||||||||||||
| 19 | E/RD# | This pin is MCU interface input. When 6800 interface mode is selected, this pin will be used as the Enable (E) signal. Read/write operation is initiated when this pin is pulled HIGH and the chip is selected. When 8080 interface mode is selected, this pin receives the Read (RD#) signal. Read operation is initiated when this pin is pulled LOW and the chip is selected. When serial or I2C interface is selected, this pin must be connected to VSS. | |||||||||||||||
| 20~27 | D0~D7 | These pins are bi-directional data bus connecting to the MCU data bus. Unused pins are recommended to tie LOW. When serial interface mode is selected, D0 will be the serial clock input: SCLK; D1 will be the serial data input: SDIN and D2 should be kept NC. When I2C mode is selected, D2, D1 should be tied together and serve as SDAout, SDAin in application and D0 is the serial clock input, SCL. | |||||||||||||||
| 28 | IREF | This pin is the segment output current reference pin. IREF is supplied externally. | |||||||||||||||
| 29 | VCOMH | COM signal deselected voltage level. A capacitor should be connected between this pin and VSS. | |||||||||||||||
| 30 | VCC | Power supply for panel driving voltage. This is also the most positive power voltage supply pin. | |||||||||||||||
| 31 | NC(GND) | No connection |
規格説明
| 項目 | 仕様 | Unit |
|---|---|---|
| ドットマトリックス(解像度) | 128 × 64 | dots |
| モジュールサイズ | 89.7 × 47.2 ×3.4 | mm |
| 有効エリア | 61.41 × 30.69 | mm |
| ピクセルサイズ | 0.45 × 0.45 | mm |
| ピクセルピッチ | 0.48 × 0.48 | mm |
| 表示モード | パッシブマトリクス | |
| 発光色 | 有機EL | |
| 駆動方法 | 1/64 Duty | |
| IC | SSD1309 | |
| インターフェイス | 6800,8080,4-Wire SPI,I2C | |
| サイズ (対角線) | 2.7 インチ | |
絶対最大定格
| パラメーター | 記号 | 最小値 | 最大値 | 単位 |
|---|---|---|---|---|
| ロジック電源電圧 | VDD | -0.3 | 4 | V |
| Display電源電圧 | VCC | 0 | 17 | V |
| 操作温度 | TOP | -40 | +80 | °C |
| 保存温度 | TSTG | -40 | +85 | °C |
電気特性
DC 電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD | － | 2.8 | 3.0 | 3.3 | V |
| Display電源電圧 | VCC | － | 12.5 | 13.0 | 13.5 | V |
| 高レベル入力 | VIH | － | 0.8×VDD | － | － | V |
| 低レベル入力 | VIL | － | － | － | 0.2×VDD | V |
| 高レベル出力 | VOH | － | 0.9×VDD | － | － | V |
| 低レベル出力 | VOL | － | － | － | 0.1×VDD | V |
| 50% Check Board operating Current | VCC =13V | － | 22.0 | 33.0 | mA | |
