製品情報
WEH001602Dは、Winstar製の有機ELディスプレイ16x2文字表示モジュールで、COB構造と統合されたPCBボードが特徴です。このモジュールのサイズは85.0 × 30.0 mmで、対角パネルサイズは2.29インチ、活性領域は56.95 × 11.85 mmを提供しています。明瞭かつ簡潔な文字表示が求められるコンパクトな形状のアプリケーションに最適です。
Winstarの16x2有機ELディスプレイモジュールは、その多様性と信頼性で知られています。WEH001602Dは、WS0010ドライバICを統合し、デフォルトの6800インターフェースに加えて8080やSPIなどの追加オプションをサポートしています。
WEH001602D 16x2有機ELディスプレイモジュールの特長の一つは、ASCII、英語、ロシア語、ヨーロッパ言語、日本語の文字セットを含む組み込みROM標準フォントライブラリです。この包括的なライブラリにより、追加のプログラミングやカスタマイズなしで、さまざまな言語要件に対応した利便性が向上します。
ロジック電源電圧が4.8Vから5.3V（典型的には5.0V）の範囲で動作し、50％チェックボード条件下で5VDDで35mAの表示電流を確保するWEH001602Dは、さまざまな照明条件下で鮮明で読みやすい文字を保証し、屋内外のアプリケーションに適しています。
WEH001602D 16x2有機ELディスプレイモジュールは、-40℃から+80℃の広い温度範囲で信頼性高く動作し、-40℃から+85℃の保存温度範囲をサポートしています。この耐久性により、温度変動が頻繁に起こる産業および自動車アプリケーションの要求に応えます。

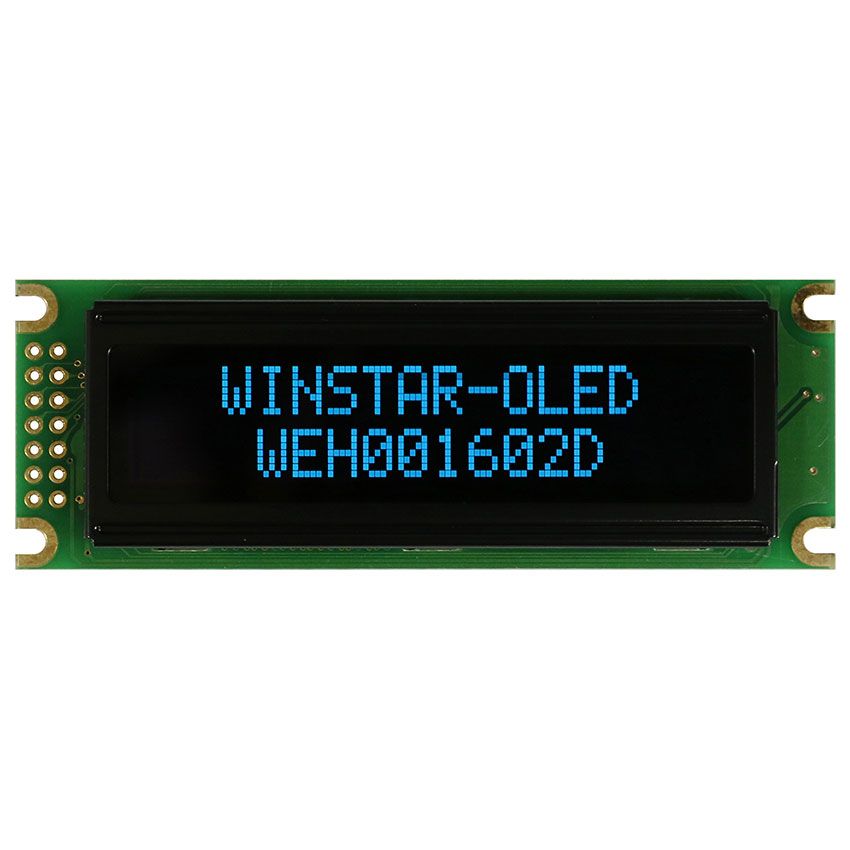

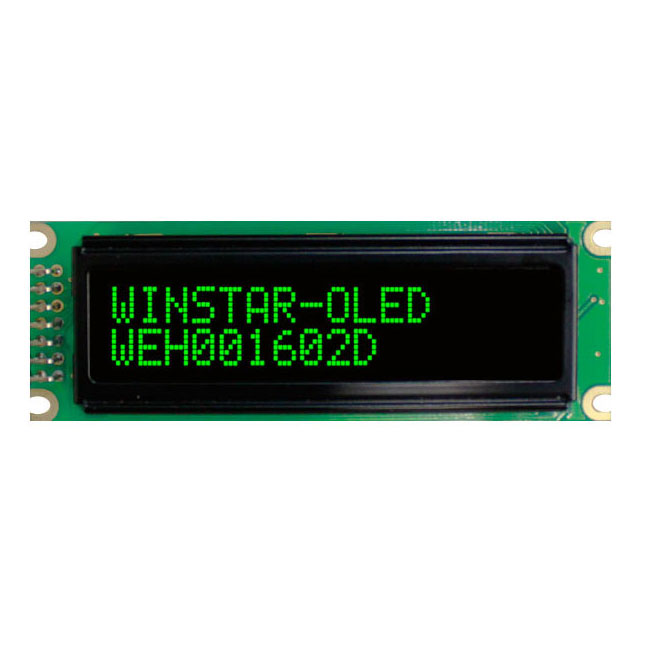

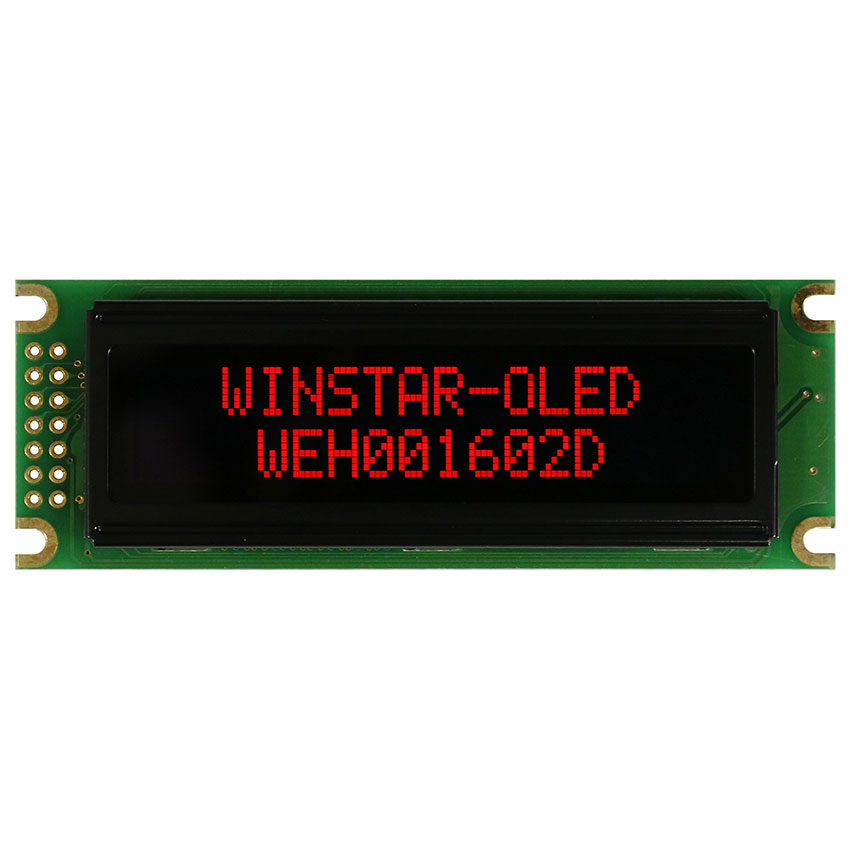

複数の発光色が利用可能なWEH001602D有機ELディスプレイ16x2モジュールは、PCBボードデザインにより取り付けが簡略化され、アプリケーション製品に確実に取り付けるための4つのネジ穴が特徴です。これにより、カスタムPCB設計に伴う開発時間とコストが削減される統合プロセスが容易になります。
消費者向け電子製品、産業制御システム、自動車ディスプレイなどに使用されるこのモジュールは、多様な運用条件下で明瞭で信頼性の高い、視覚的に魅力的な文字表示を提供します。

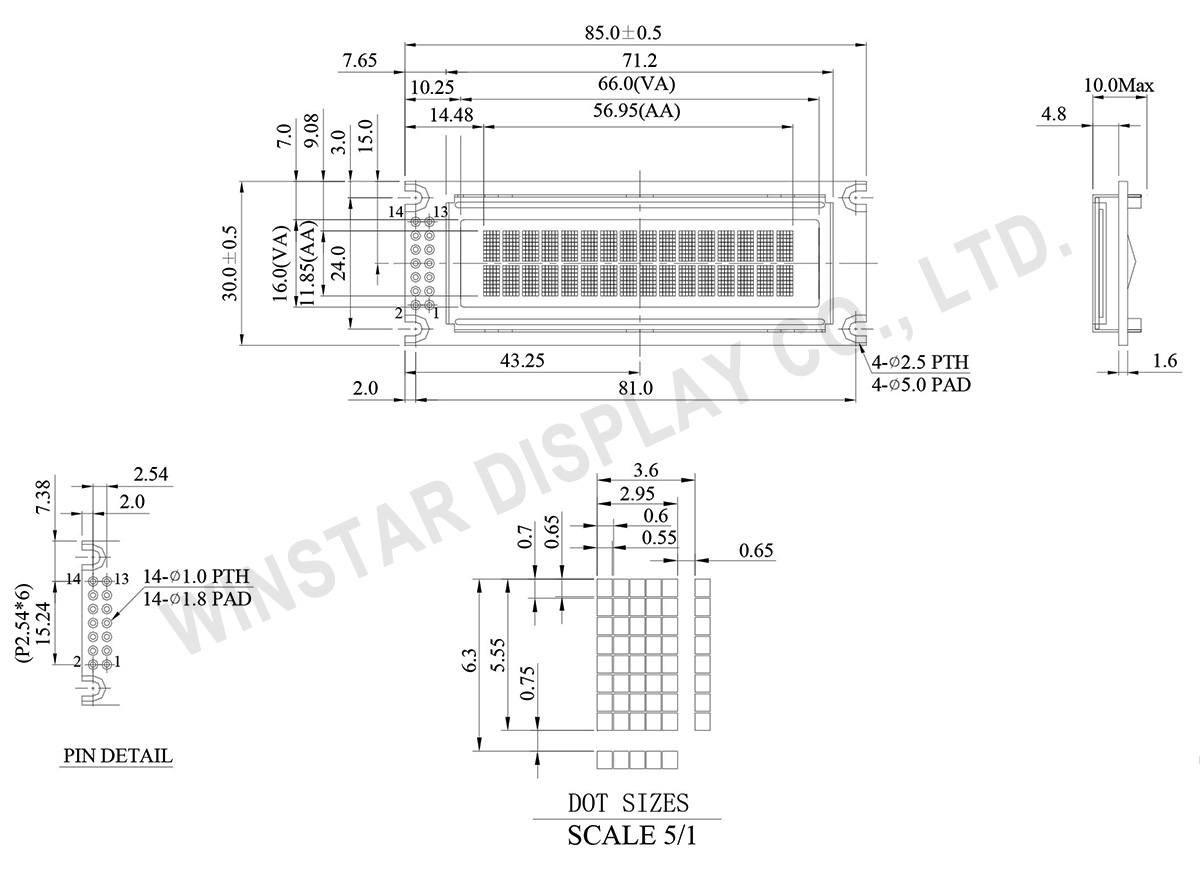

外形図
Data source ref: WEH001602DLPP5N00100
製品仕様
ピン功能定義
| Pin No. | 記号 | Level | 功能定義 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply Voltage for logic |
| 3 | NC | － | |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read(Module→MPU) L: Write(MPU→Module) |
| 6 | E | H,H→L | Chip enable signal |
| 7 | DB0 | H/L | Data bit 0 |
| 8 | DB1 | H/L | Data bit 1 |
| 9 | DB2 | H/L | Data bit 2 |
| 10 | DB3 | H/L | Data bit 3 |
| 11 | DB4 | H/L | Data bit 4 |
| 12 | DB5 | H/L | Data bit 5 |
| 13 | DB6 | H/L | Data bit 6 |
| 14 | DB7 | H/L | Data bit 7 |
| 15 | NC | － | |
| 16 | NC | － |
規格説明
| 項目 | 仕様 | 単位 |
|---|---|---|
| 表示形式 | 16 文字 × 2 行 | － |
| モジュールサイズ | 85.0 x 30.0 x 10.0(MAX) | mm |
| 表示エリア | 66.0 x 16.0 | mm |
| 有効表示エリア | 56.95 x 11.85 | mm |
| ドットサイズ | 0.55 x 0.65 | mm |
| ドットピッチ | 0.60 x 0.70 | mm |
| 文字サイズ | 2.95 x 5.55 | mm |
| 文字ピッチ | 3.6 x 6.3 | mm |
| パネルタイプ | OLED , モノクロ | |
| Duty | 1/16 | |
| IC | WS0010-TX | |
| インターフェイス | プリセット6800･オプション8080 | |
| 対角線 | 2.29 インチ | |
絶対最大定格
| 項目 | 記号 | 最小値 | 最大値 | 単位 |
|---|---|---|---|---|
| 操作温度 | TOP | -40 | +80 | °C |
| 保存温度 | TST | -40 | +85 | °C |
| ロジック電源電圧 | VDD-VSS | -0.3 | 5.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.8 | 5.0 | 5.3 | V |
| 入力電圧(High) | VIH | － | 0.8xVDD | － | VDD | V |
| 入力電圧(Low) | VIL | － | GND | － | 0.2xVDD | V |
| 出力電圧(High) | VOH | IOH=-0.5mA | 0.8xVDD | － | VDD | V |
| 出力電圧(Low) | VOL | IOL=0.5mA | GND | － | 0.2xVDD | V |
| 50% Check Board Operating Current | IDD | VDD=5V | － | 35 | 52.5 | mA |
