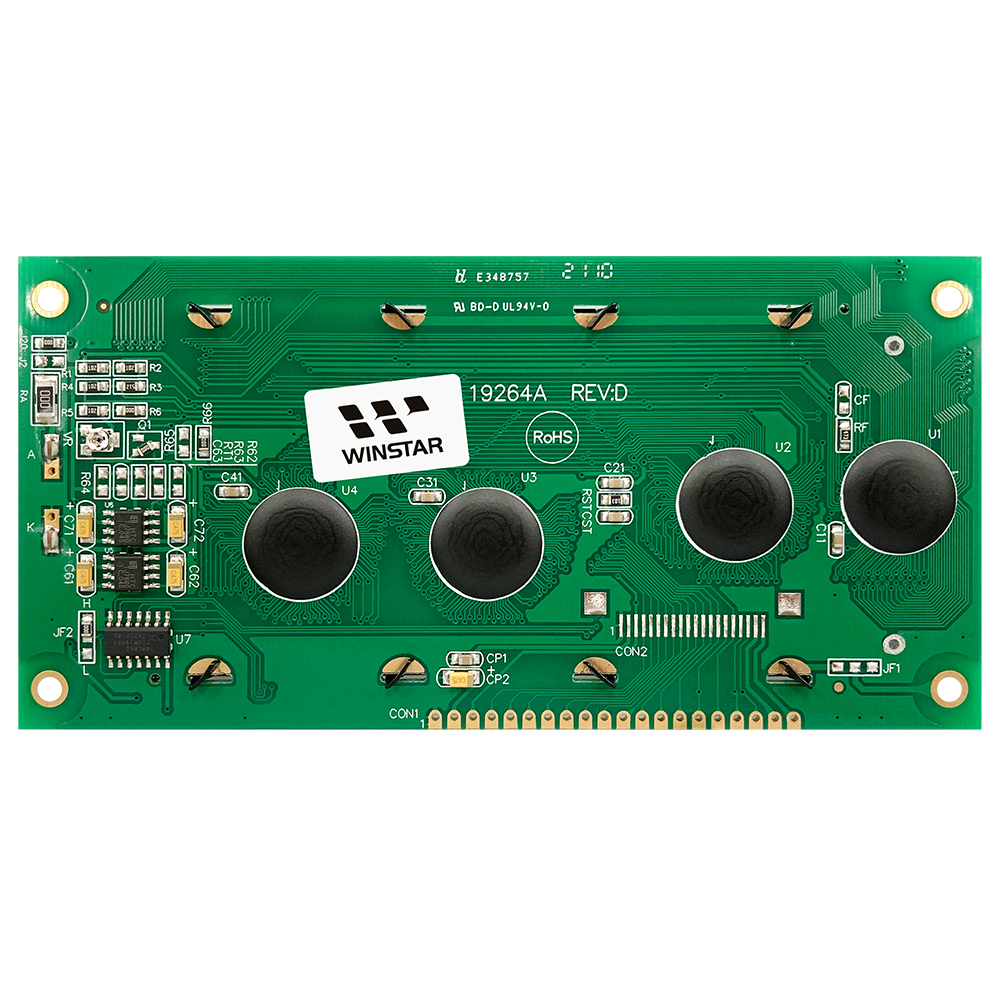

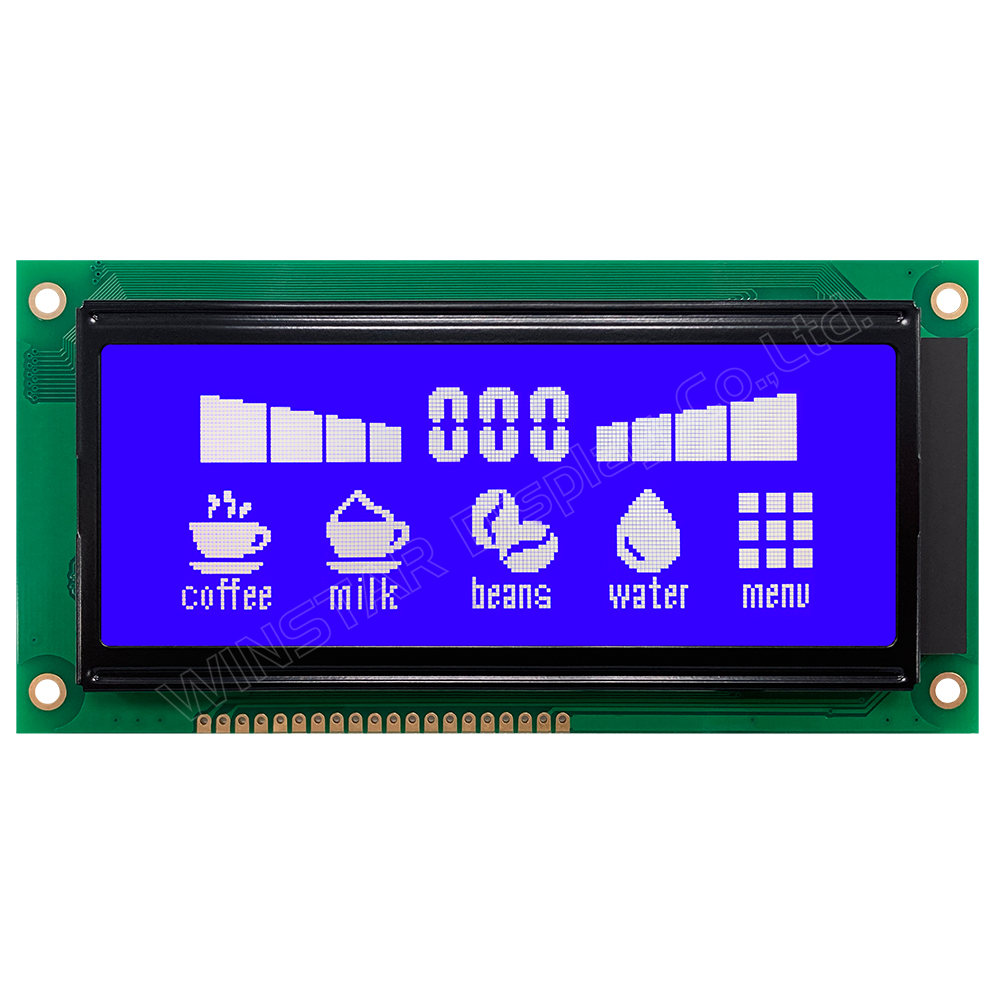

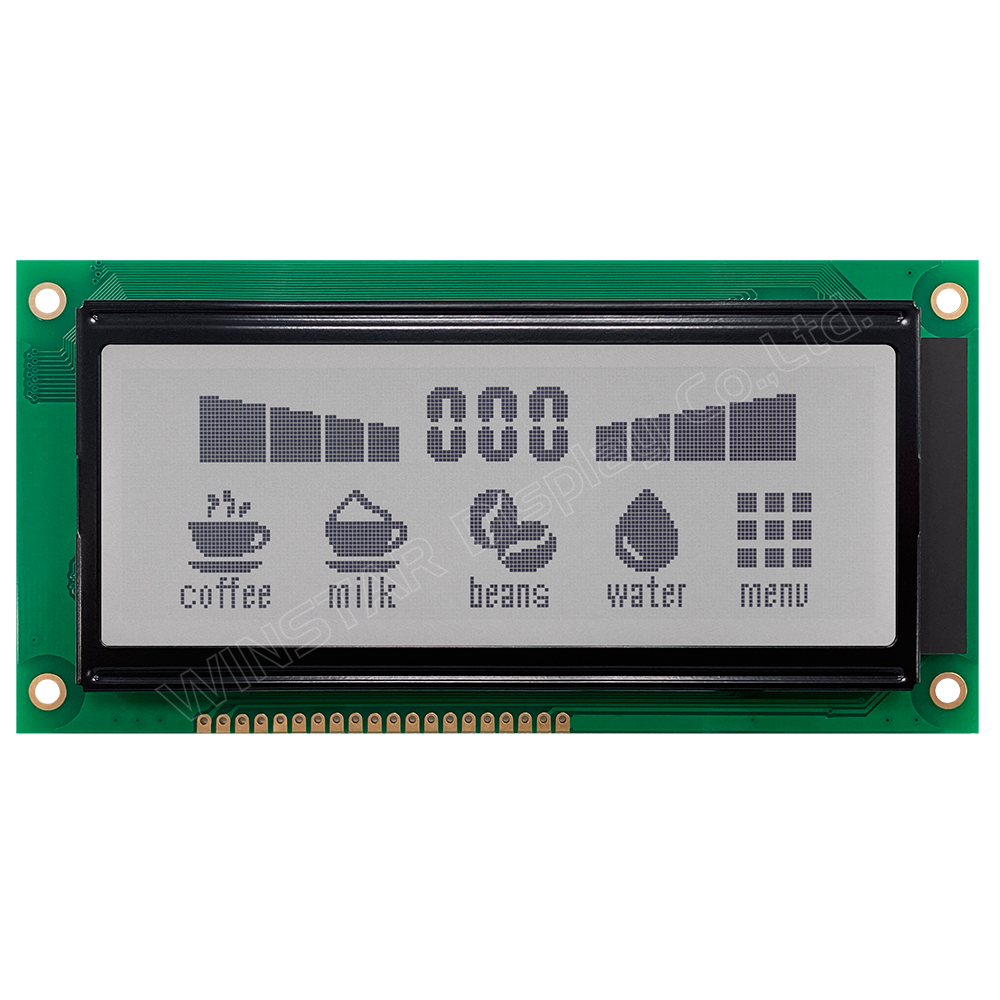

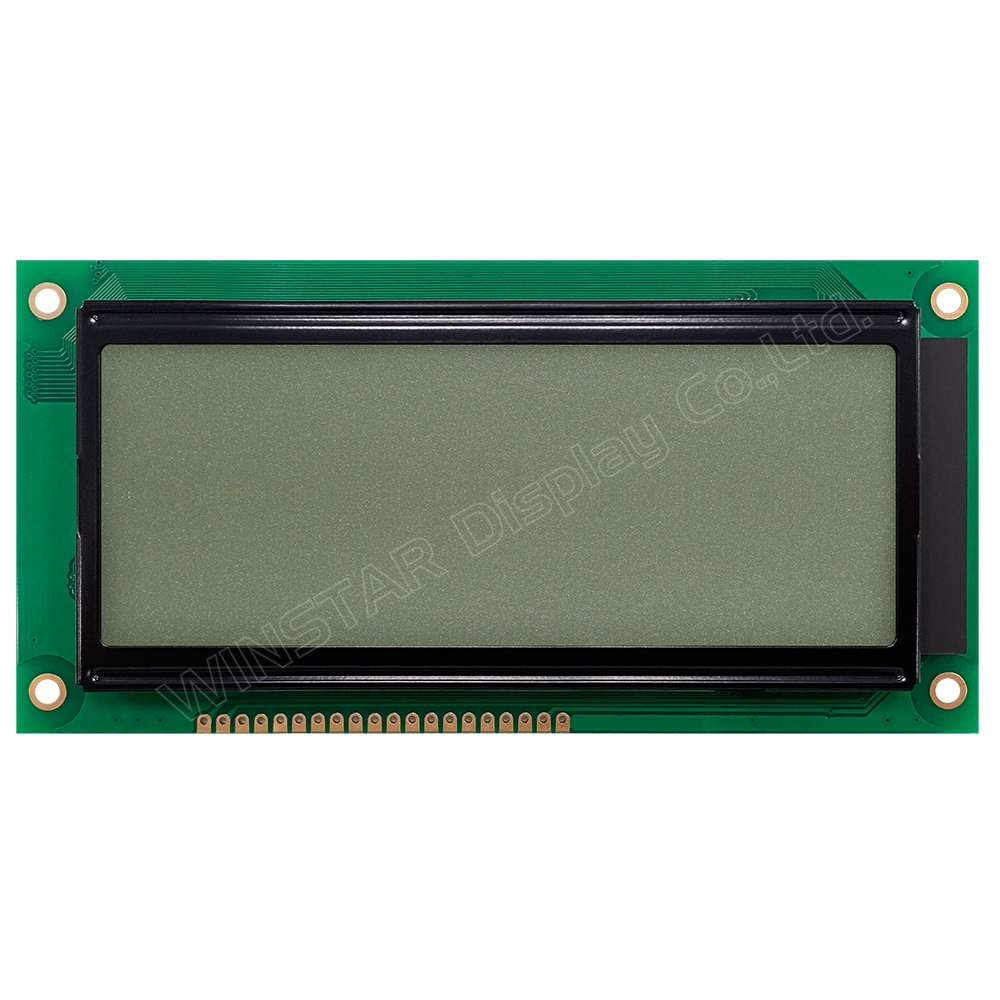

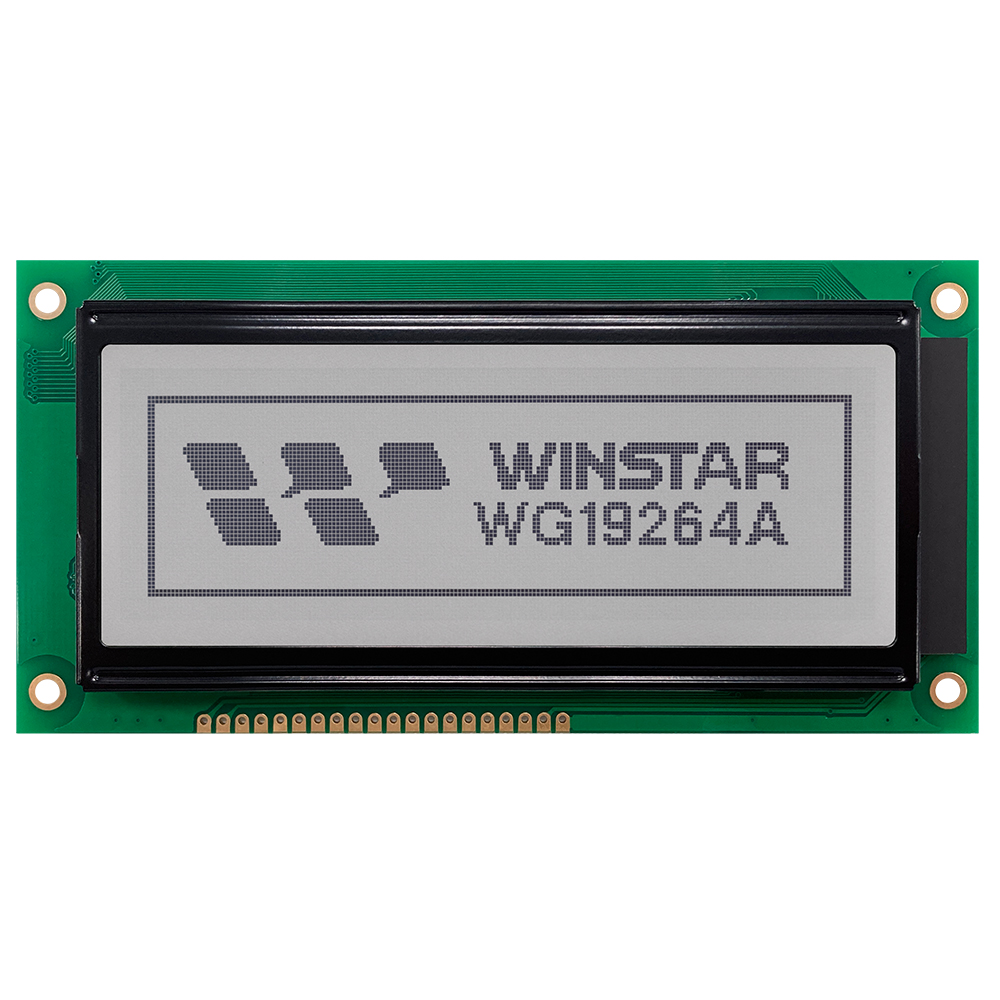

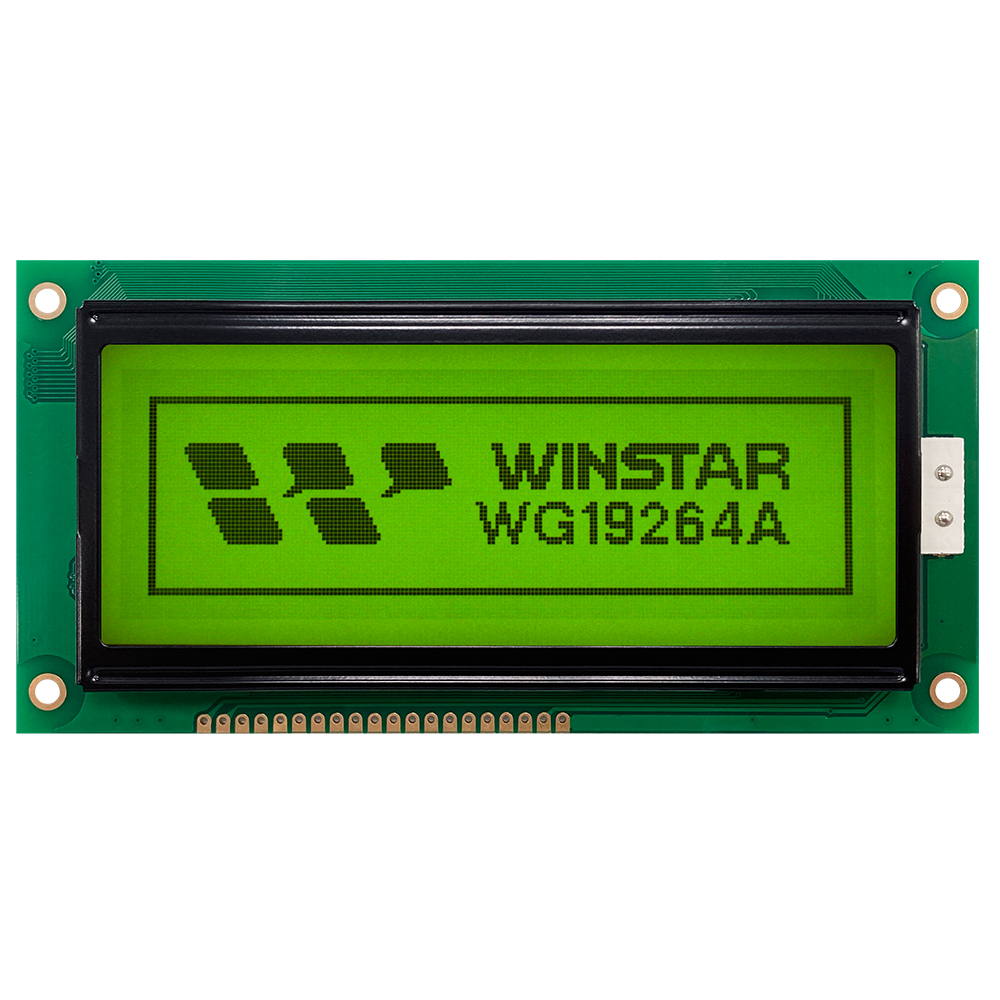

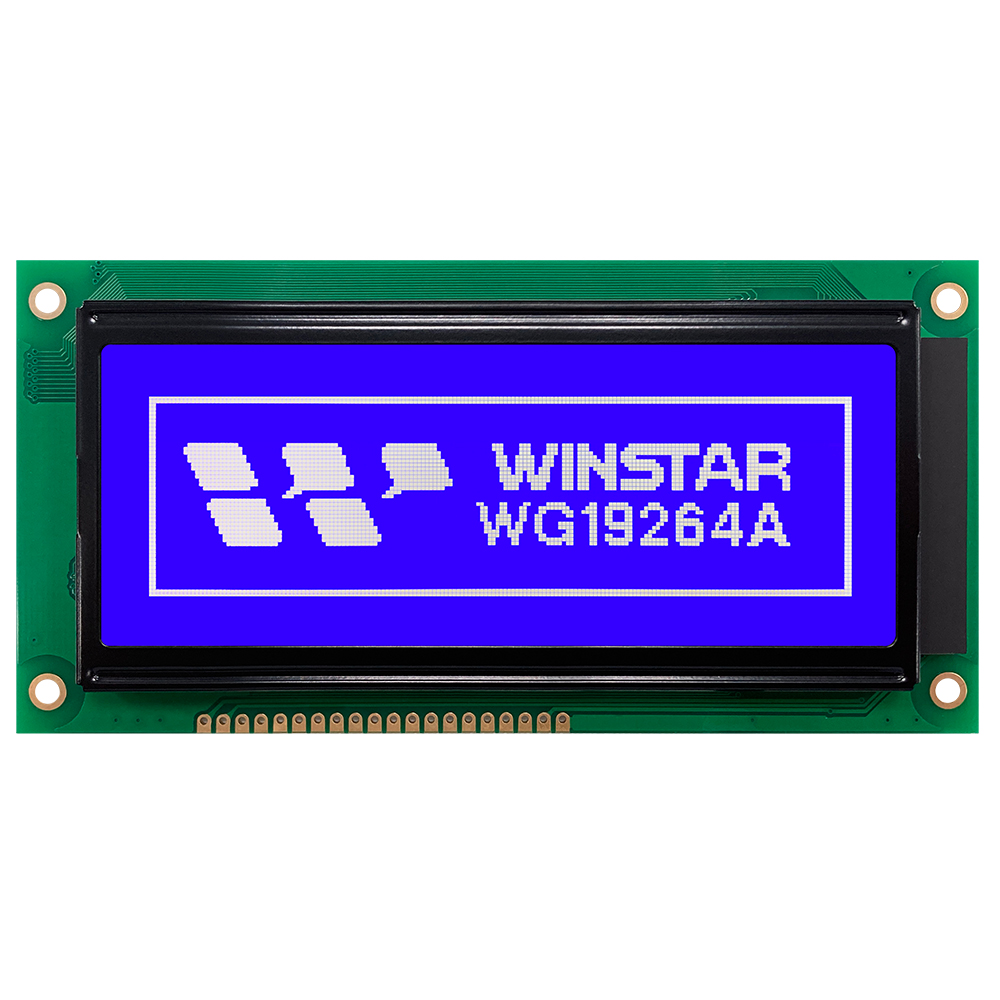

Pin No. | 記号 | Level | 説明 |
---|---|---|---|
1 | VSS | 0V | Ground |
2 | VDD | 5.0V | Supply voltage for logic |
3 | VO | (Variable) | Operating voltage for LCD |
4 | RS | H/L | H: DATA, L: Instruction code |
5 | R/W | H/L | H: Read (MPU←Module) , L: Write (MPU→Module) |
6 | E | H | Enable signal |
7 | DB0 | H/L | Data bus line |
8 | DB1 | H/L | Data bus line |
9 | DB2 | H/L | Data bus line |
10 | DB3 | H/L | Data bus line |
11 | DB4 | H/L | Data bus line |
12 | DB5 | H/L | Data bus line |
13 | DB6 | H/L | Data bus line |
14 | DB7 | H/L | Data bus line |
15 | CS1 | H | Select Column 1~ Column 64 |
16 | RES | L | Reset signal |
17 | CS2 | H | Select Column 65~ Column 128 |
18 | CS3 | H | Select Column 129~ Column 192 |
19 | Vee | Negative Voltage output | |
20 | A | - | LED(+) |
項目 | 標準値 | 単位 |
---|---|---|
ドットマトリックス(解像度) | 192 x 64 | - |

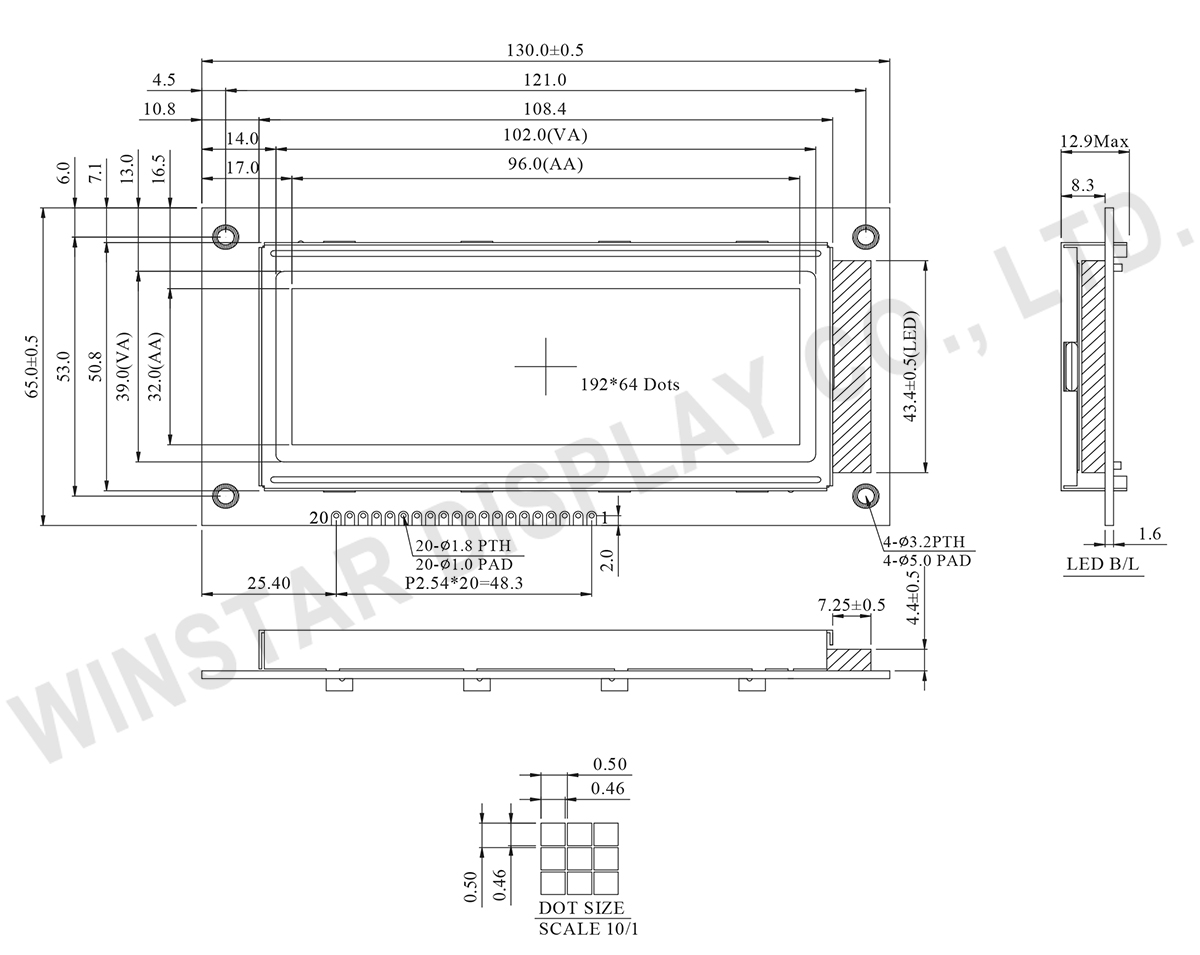

モジュールサイズ | 130.0 x 65.0 x 12.9(Max) | mm |
表示エリア | 102.0 x 39.0 | mm |
有効エリア | 96.0 x 32.0 | mm |
ドットサイズ | 0.46 x 0.46 | mm |
ドットピッチ | 0.50 x 0.50 | mm |
駆動方法 | 1/64 | |
バックライトタイプ | LED | |
IC | NT7107,NT7108 | |
Supply Current | 6800 |
項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|
操作温度 | TOP | -20 | - | +70 | ℃ |
保存温度 | TST | -30 | - | +80 | ℃ |
ロジック電源電圧 | VDD-VSS | -0.3 | - | 7.0 | V |
Driver Supply Voltage | VLCD | VEE-0.3 | - | VDD+0.3 | V |
項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
---|---|---|---|---|---|---|
ロジック電源電圧 | VDD-VSS | - | 4.5 | 5.0 | 5.5 | V |
LCD供給電圧 | V0-VSS | Ta=-20℃ Ta=25℃ Ta=70℃ |
- 7.8 7.2 |
- 8.0 - |
9.2 8.2 - |
V V V |
高レベル入力電圧 | VIH | - | 0.7VDD | - | VDD | V |
低レベル入力電圧 | VIL | - | 0 | - | 0.8 | V |
高レベル出力電圧 | VOH | - | 2.4 | - | - | V |
低レベル出力電圧 | VOL | - | - | - | 0.4 | V |
供給電流 | IDD | VDD=5.0V | 3.0 | 3.6 | 4.5 | mA |
