192x64 LCD グラフィック ディスプレイ モジュール (4インチ, COB, NT7107, NT7108)

型番 WG19264D

►グラフィックLCD 192x64
►タイプ: グラフィック
►結構: COB
►サイズ: 4インチ
►IC: NT7107, NT7108
►+5V電源電圧
►1/64 duty cycle
►オプション負圧
►インターフェース: 6800

製品情報

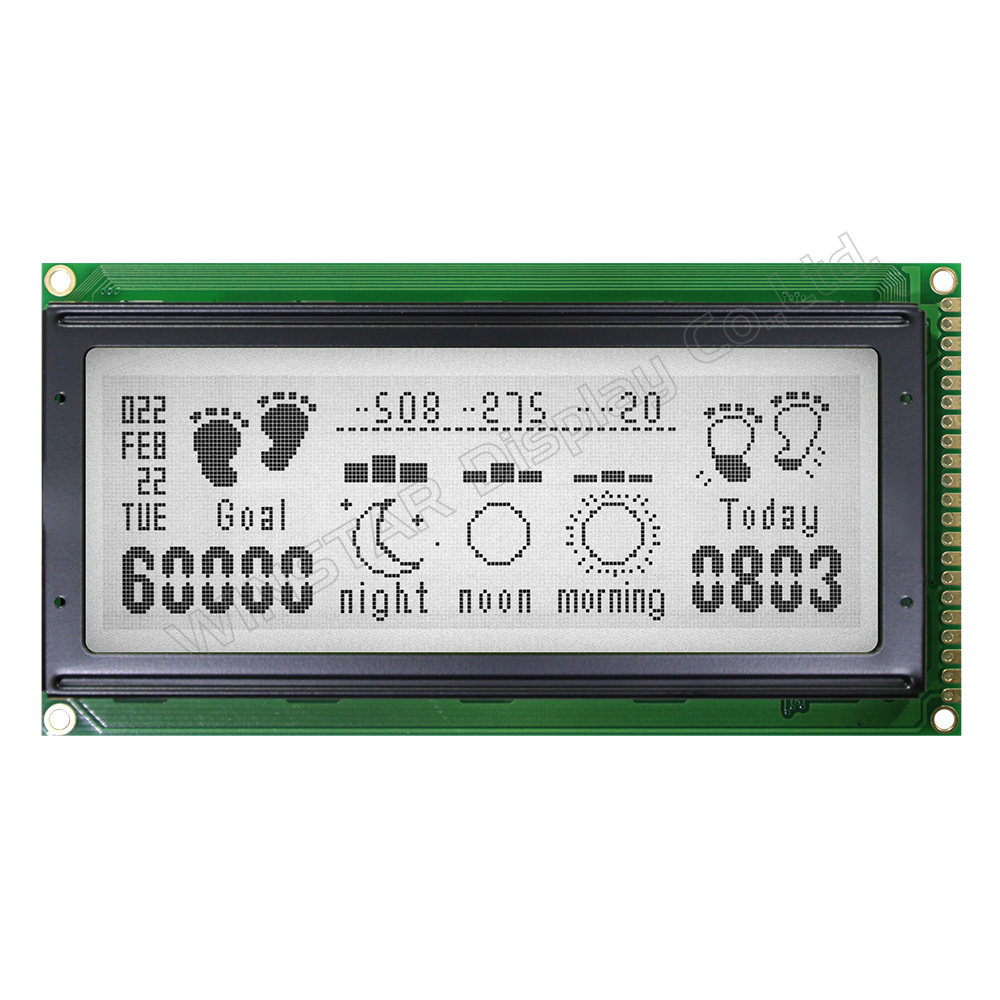

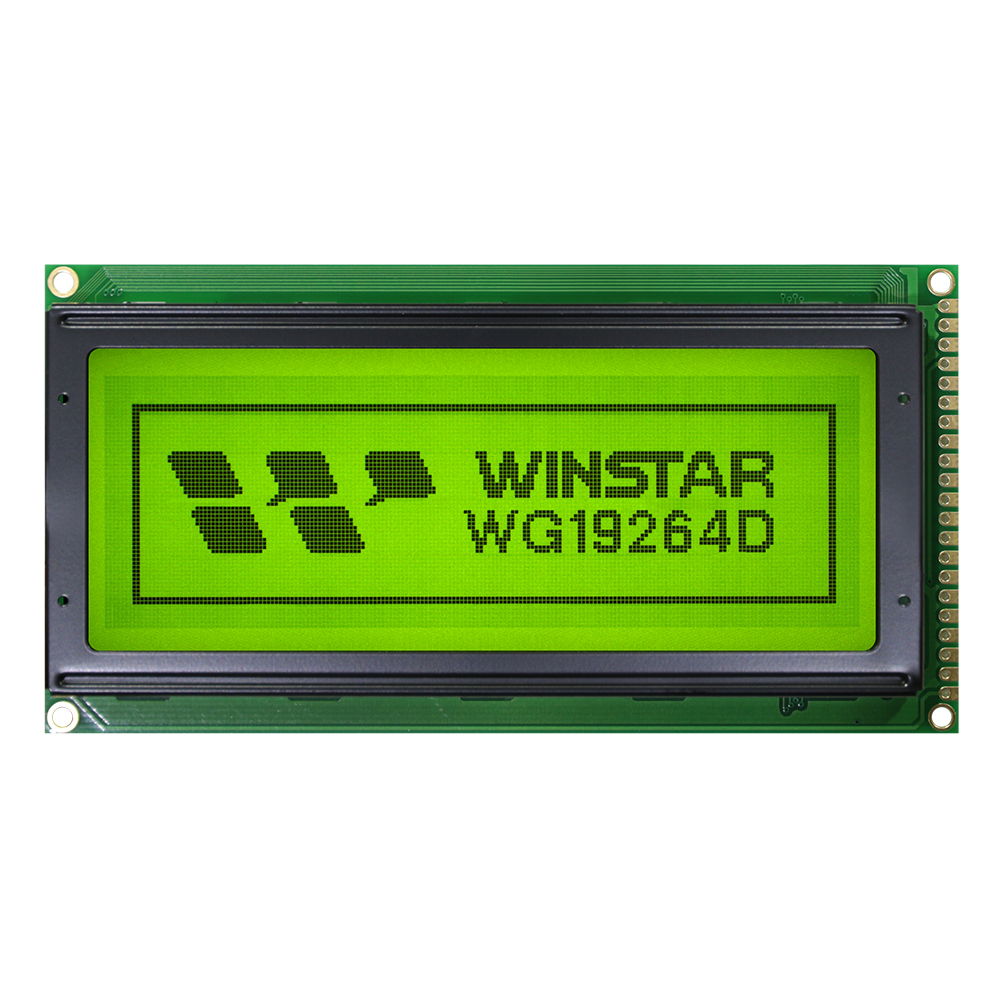

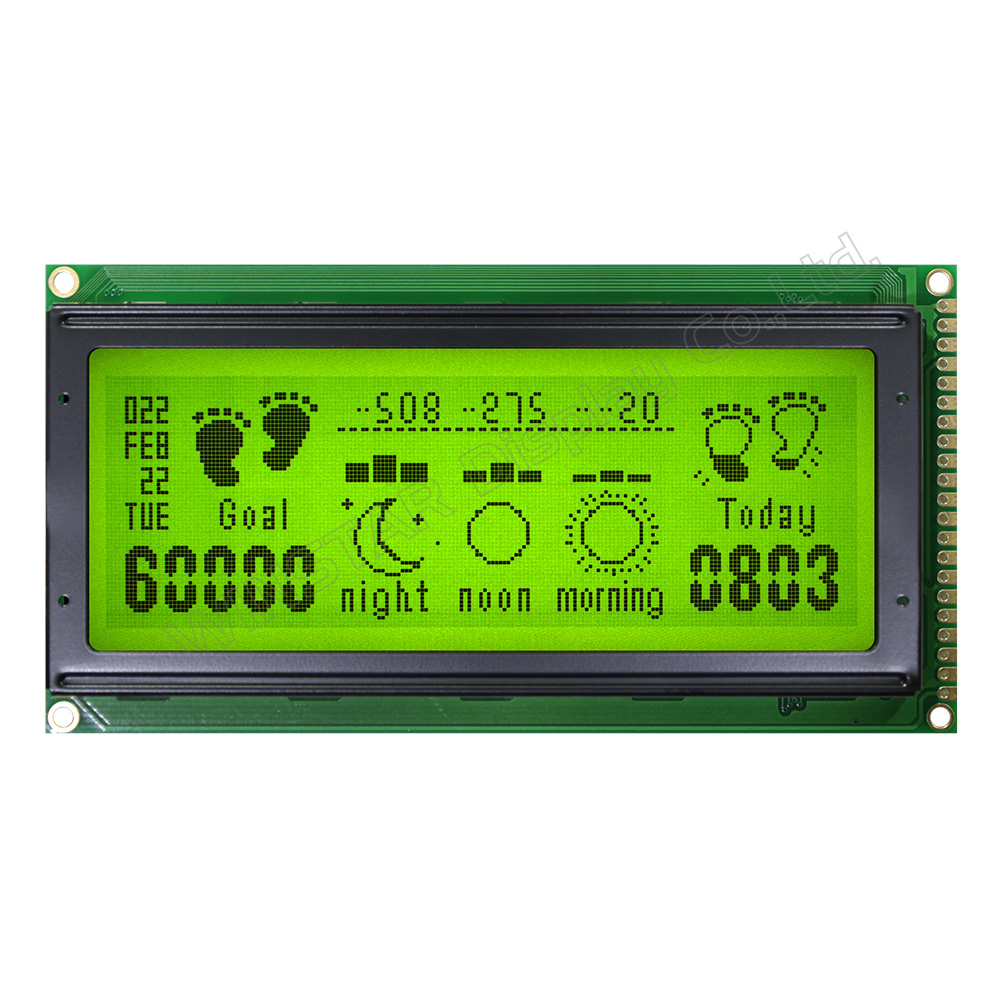

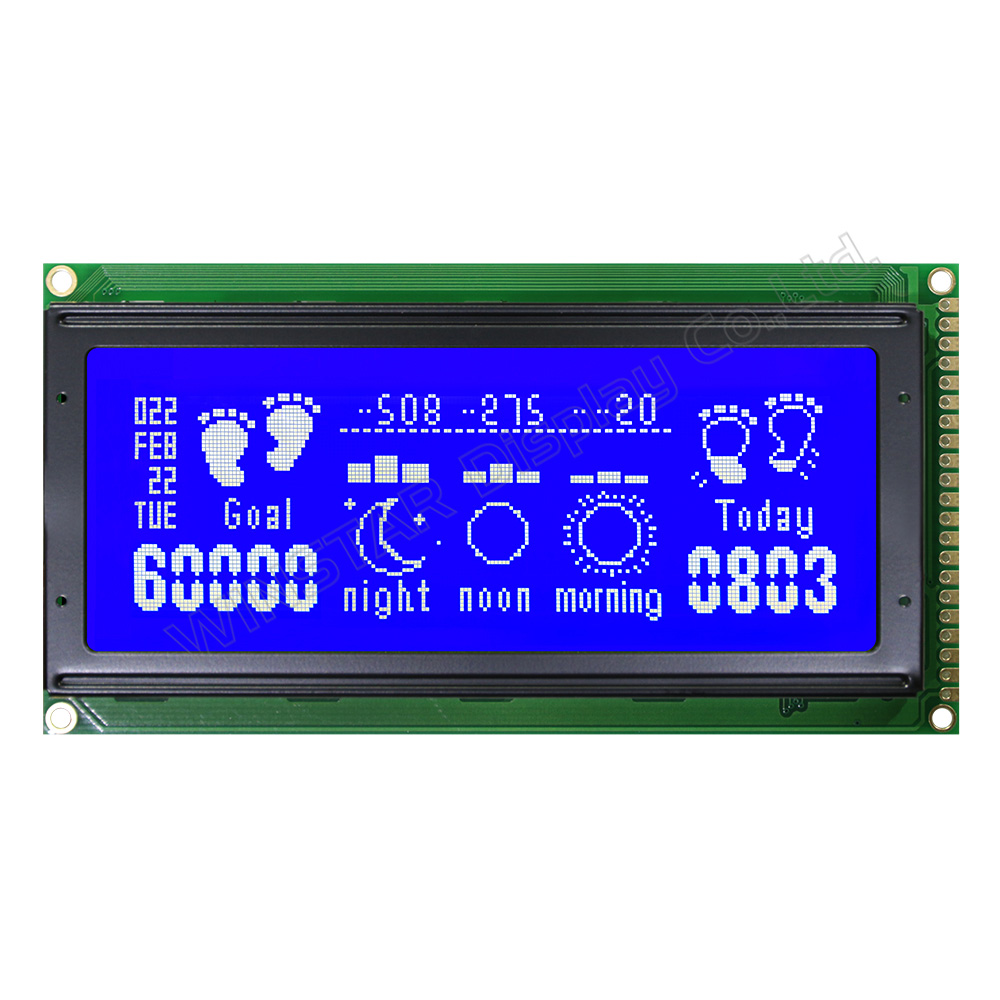

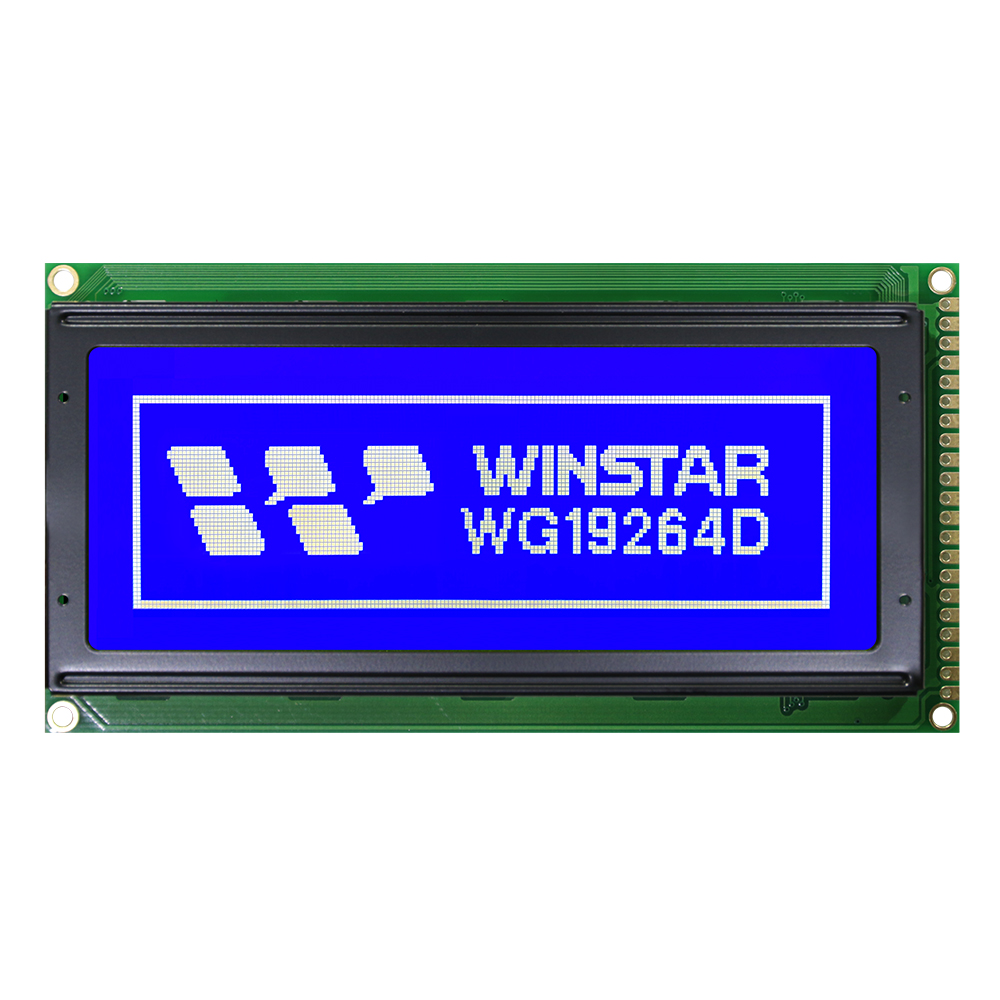

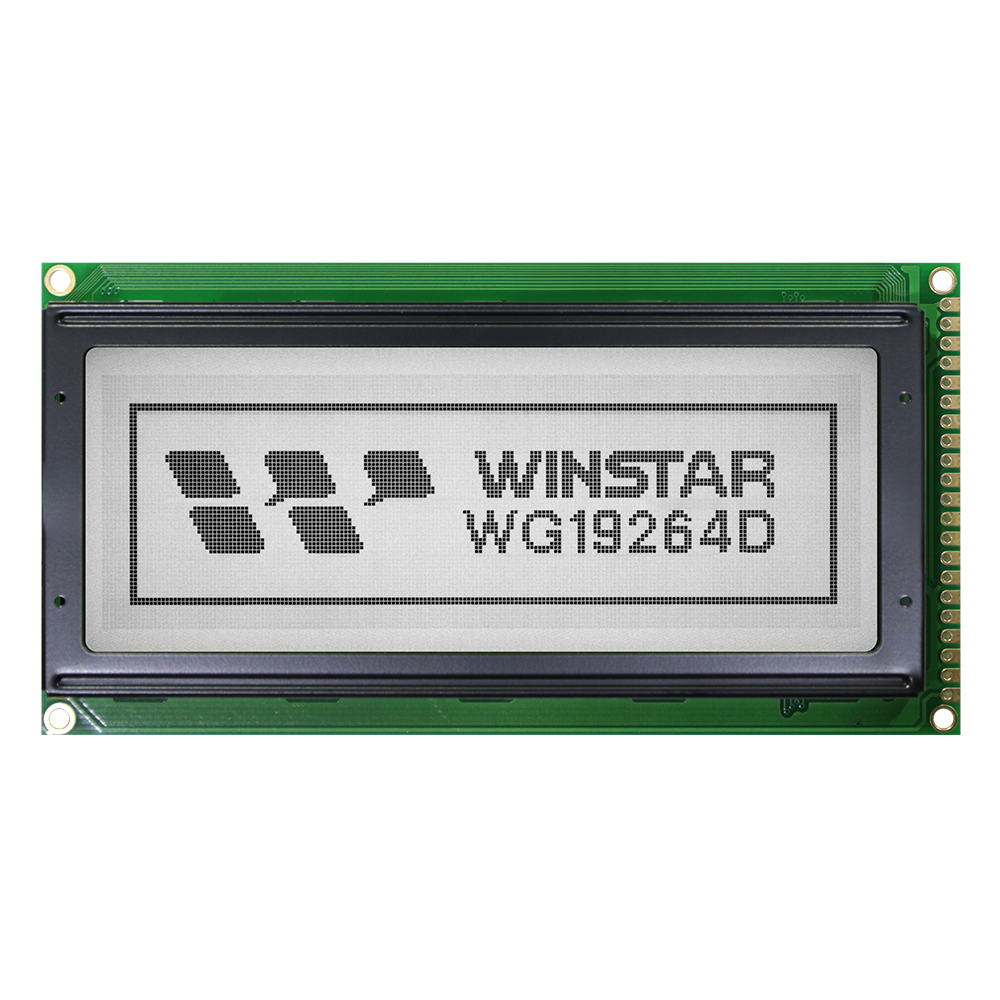

WG19264D は、192x64 解像度の4インチモノクログラフィックLCDモジュールです。この192x64 LCDはCOB(Chip-on-Board)構造を採用し、取り付け穴付きのPCBを備えており、機械的な統合やシステム開発が容易です。モジュールのサイズは120x62 mmで、アクティブエリアは96x32 mmです。NT7108およびNT7107コントローラICを搭載し、6800 8ビットパラレルインターフェースをサポートしています。5V電源で動作し、オプションで負電圧の利用も可能です。

WG19264D は、さまざまな用途に対応できる表示オプションを提供しています。動作温度範囲は-20℃から+70℃、保存温度範囲は-30℃から+80℃で、さまざまな産業用および屋外環境に適しています。

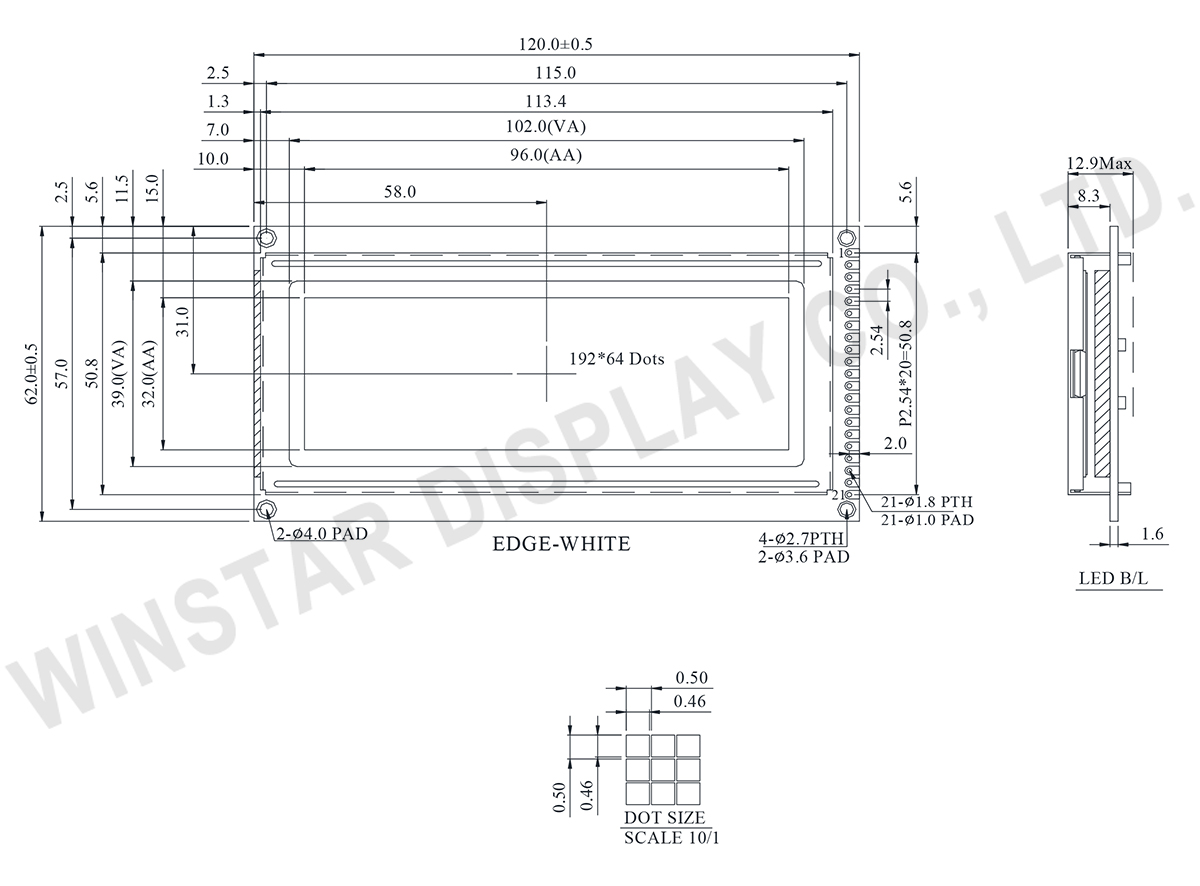

外形図

192x64 LCD Graphic Displays (4 inch, COB, NT7107, NT7108) - WG19264D
Data source ref:WG19264D-TFH-V#N

製品仕様

規格説明

項目 標準値 単位
ドットマトリックス(解像度) 192 x 64
モジュールサイズ 120.0 x 62.0 x 12.9(Max) mm
表示エリア 102.0 x 39.0 mm
有効エリア 96.0 x 32.0 mm
ドットサイズ 0.46 x 0.46 mm
ドットピッチ 0.50 x 0.50 mm
駆動方法 1/64
バックライトタイプ LED
IC NT7107,NT7108
インタフェース 6800

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 +70
保存温度 TST -30 +80
ロジック電源電圧 VDD-VSS -0.3 7.0 V
Driver Supply Voltage VLCD VEE-0.3 VDD+0.3 V

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS 4.5 5.0 5.5 V
LCD供給電圧 V0-VSS Ta=-20℃
Ta=25℃
Ta=70℃






V
V
V
高レベル入力電圧 VIH 0.7VDD VDD V
低レベル入力電圧 VIL 0 0.8 V
高レベル出力電圧 VOH 2.4 V
低レベル出力電圧 VOL 0.4 V
供給電流 IDD VDD=5.0V 8.0 mA

ピン功能定義

Pin No. 記号 Level 説明
1 VSS 0V Ground
2 VDD 5.0V Supply voltage for logic
3 NC No Connection
4 Vee Negative Voltage Output
5 RS H/L H: DATA, L: Instruction code
6 R/W H/L H: Read (MPU←Module) , L: Write (MPU→Module)
7 E H Enable signal
8 DB0 H/L Data bus line
9 DB1 H/L Data bus line
10 DB2 H/L Data bus line
11 DB3 H/L Data bus line
12 DB4 H/L Data bus line
13 DB5 H/L Data bus line
14 DB6 H/L Data bus line
15 DB7 H/L Data bus line
16 /CS1 H Select Column 1~ Column 64
17 /CS2 H Select Column 65~ Column 128
18 /CS3 H Select Column 65~ Column 128
19 /RST L Reset signal
20 A Power supply for LED +
21 K Power supply for LED -
