製品情報

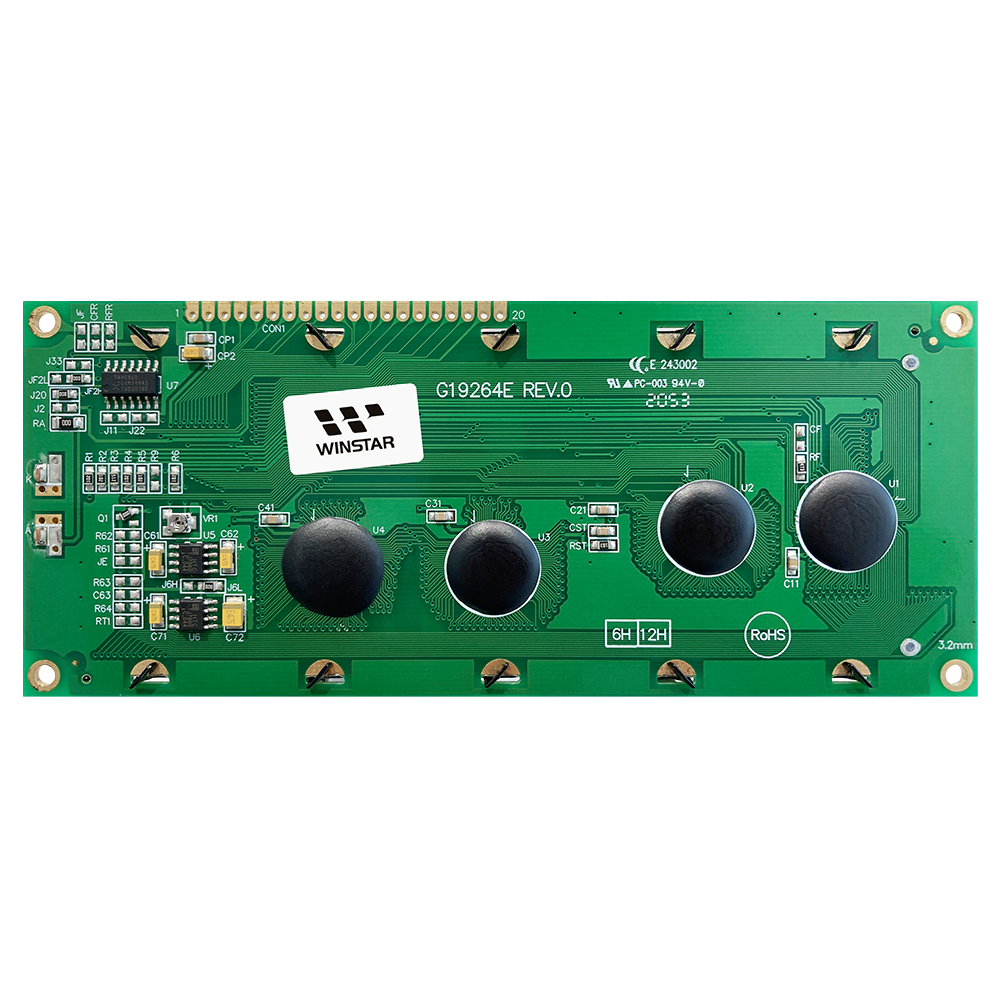

WG19264E は 5インチのモノクロ 192x64 ドットマトリクス グラフィック LCD モジュールで、COB (Chip-on-Board) 構造を採用し、取り付け穴付きの PCB を備えているため、機械的な統合やシステム開発が容易です。モジュールの寸法は 150x62.5 mm、有効表示エリアは 120x40.28 mm です。NT7108 と NT7107 コントローラー IC を搭載し、6800 8ビットパラレルインターフェースをサポートしています。5V 電源で動作します。
WG19264E は以下の 2種類の表示構成で利用可能です：

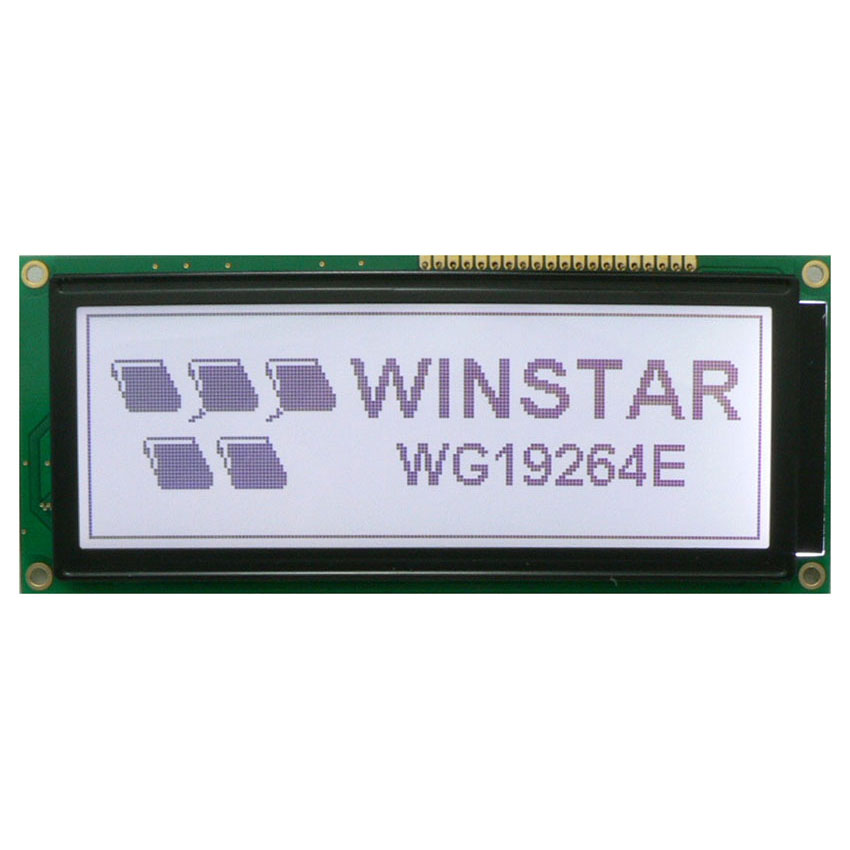

- 白色 LED バックライト / STN ポジティブ グレー / 反射型モード

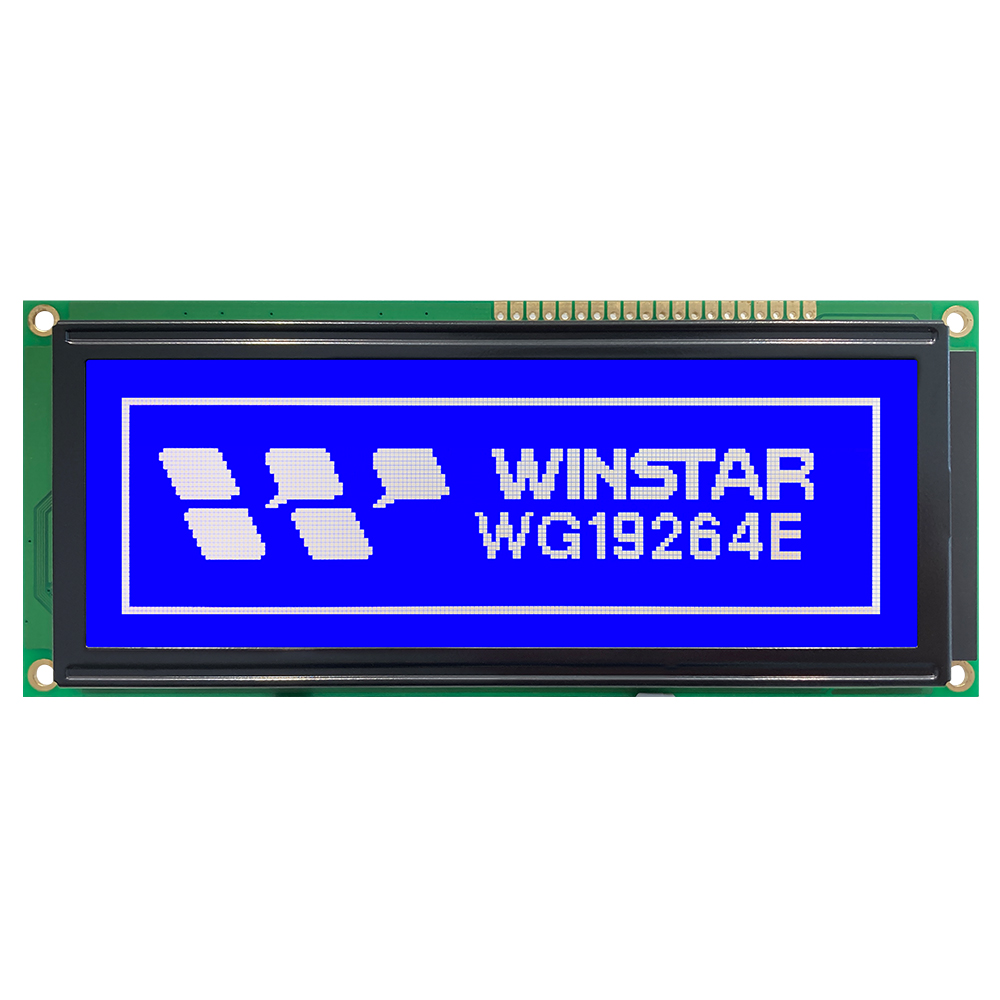

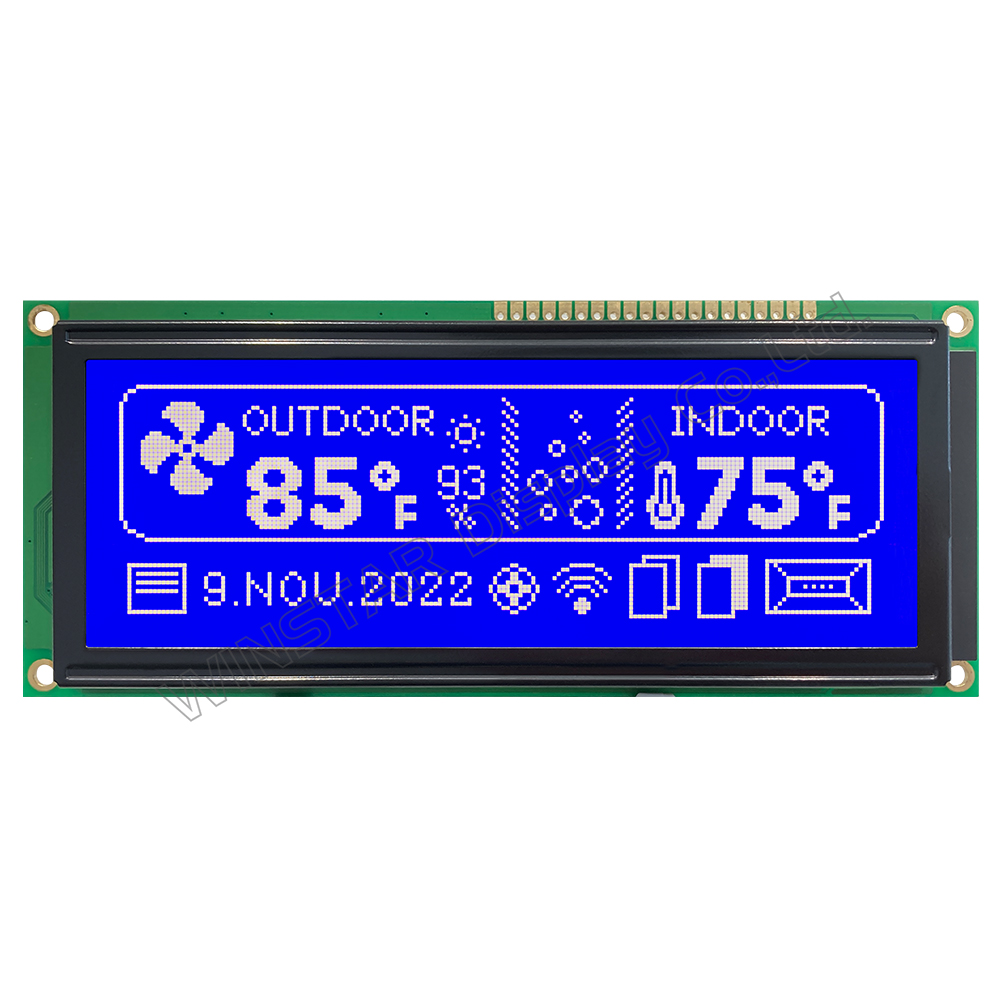

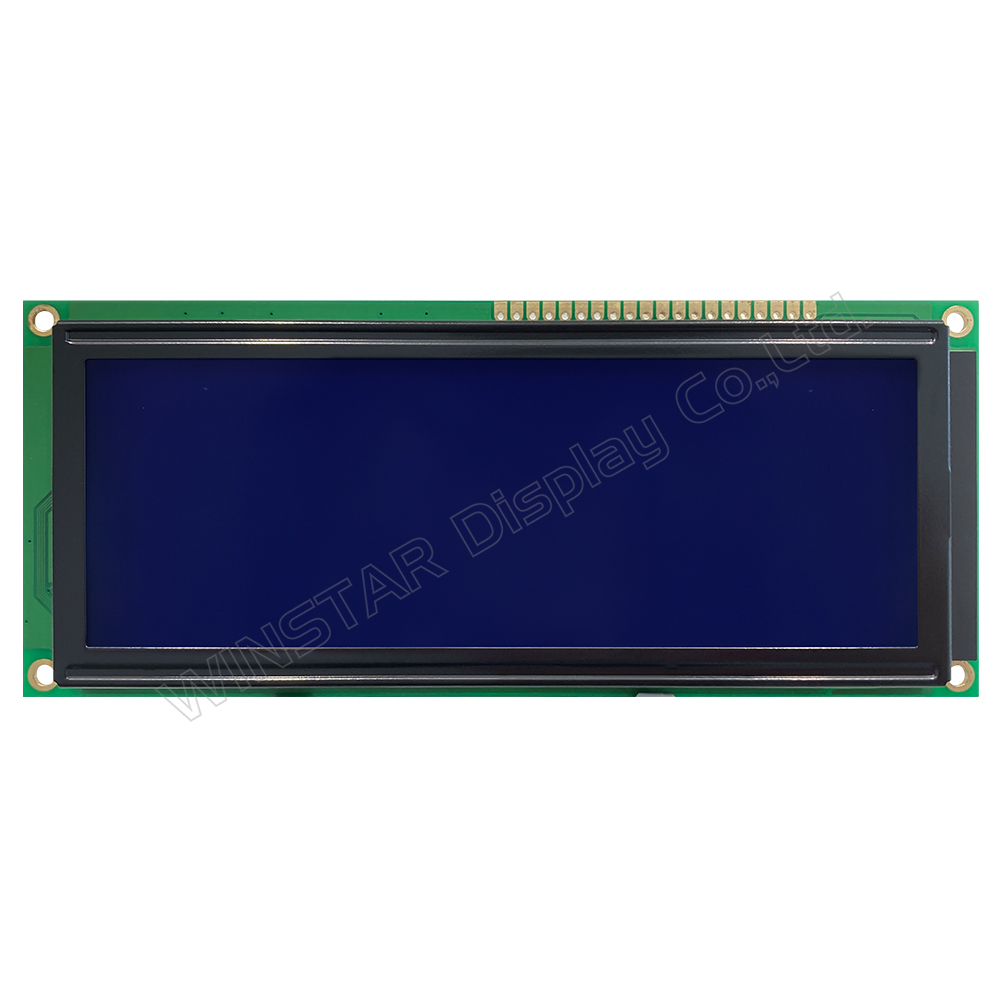

- 白色 LED バックライト / STN ネガティブ ブルー / 透過型モード
動作温度範囲は -20℃ ～ +70℃、保存温度範囲は -30℃ ～ +80℃ で、産業用や屋外用途に適しています。

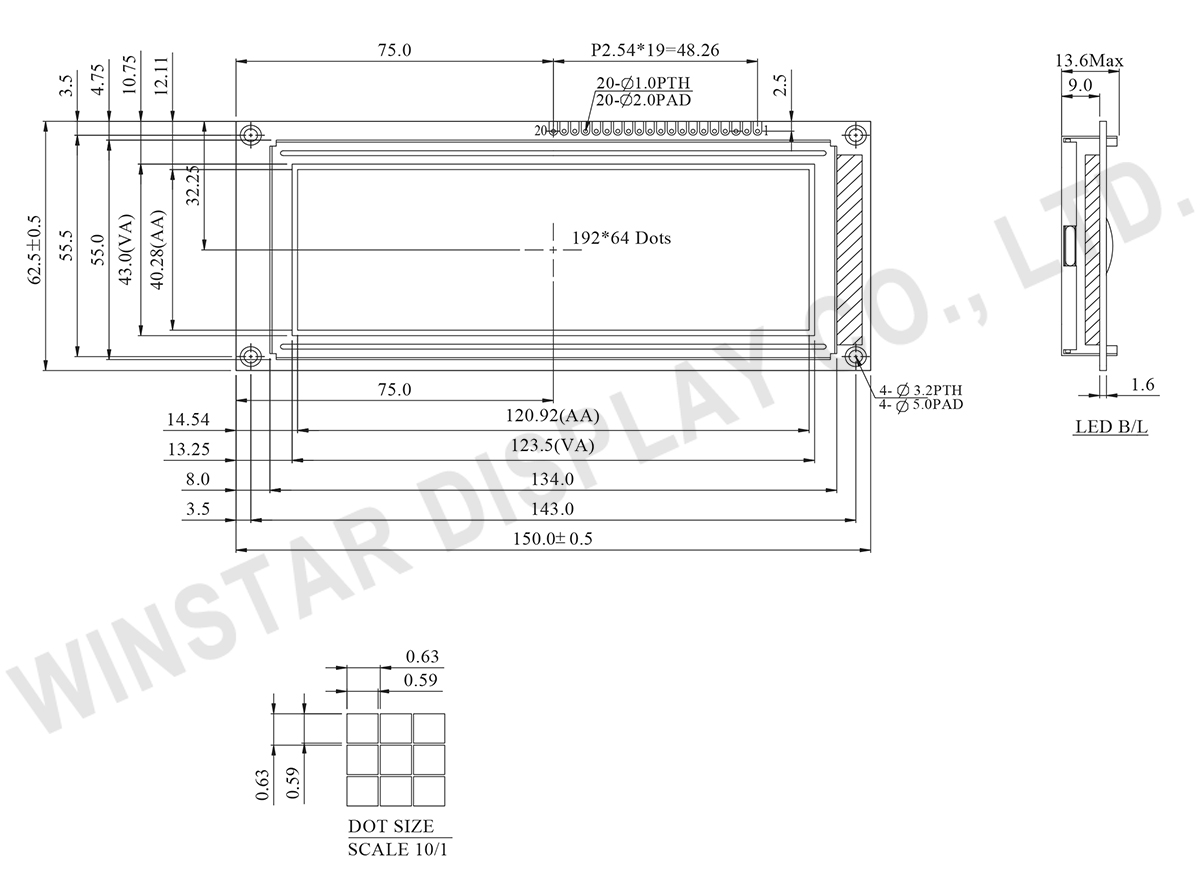

外形図
Data source ref:WG19264E-TMI-V#N
製品仕様
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| ドットマトリックス(解像度) | 192 x 64 | － |
| モジュールサイズ | 150.0 x 62.5 x 13.6(Max) | mm |
| 表示エリア | 123.5 x 43.0 | mm |
| 有効エリア | 120.92 x 40.28 | mm |
| ドットサイズ | 0.59 x 0.59 | mm |
| ドットピッチ | 0.63 x 0.63 | mm |
| 駆動方法 | 1/64,1/9 Bias | |
| バックライトタイプ | LED | |
| IC | NT7107,NT7108 | |
| インタフェース | 6800 | |
絶対最大定格
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | － | +70 | ℃ |
| 保存温度 | TST | -30 | － | +80 | ℃ |
| ロジック電源電圧 | VDD-VSS | -0.3 | － | 7.0 | V |
| Driver Supply Voltage | VLCD | VEE-0.3 | － | VDD+0.3 | V |
電気特性
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | － | 4.5 | 5.0 | 5.5 | V |
| LCD供給電圧 | VDD-VO | Ta=-20℃ Ta=25℃ Ta=70℃ |
－ 12.3 － |
－ 12.4 － |
－ 12.5 － |
V V V |
| 高レベル入力電圧 | VIH | － | 0.7VDD | － | VDD | V |
| 低レベル入力電圧 | VIL | － | 0 | － | 0.8 | V |
| 高レベル出力電圧 | VOH | － | 2.4 | － | － | V |
| 低レベル出力電圧 | VOL | － | － | － | 0.4 | V |
| 供給電流 | IDD | VDD=5.0V | － | 5.9 | － | mA |
ピン功能定義
| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | VSS | 0V | Ground |
| 2 | VDD | 5.0V | Supply voltage for logic |
| 3 | VO | － | Operating voltage for LCD |
| 4 | RS | H/L | H: DATA, L: Instruction code |
| 5 | R/W | H/L | H: Read (MPU←Module) , L: Write (MPU→Module) |
| 6 | E | H | Enable signal |
| 7 | DB0 | H/L | Data bus line |
| 8 | DB1 | H/L | Data bus line |
| 9 | DB2 | H/L | Data bus line |
| 10 | DB3 | H/L | Data bus line |
| 11 | DB4 | H/L | Data bus line |
| 12 | DB5 | H/L | Data bus line |
| 13 | DB6 | H/L | Data bus line |
| 14 | DB7 | H/L | Data bus line |
| 15 | /CS1 | L | Select Column 1~ Column 64 |
| 16 | /RST | L | Reset signal |
| 17 | /CS2 | L | Select Column 65~ Column 128 |
| 18 | /CS3 | L | Select Column 129~ Column 192 |
| 19 | VEE | － | Negative Voltage Output |
| 20 | A | － | Power supply for LED + |
