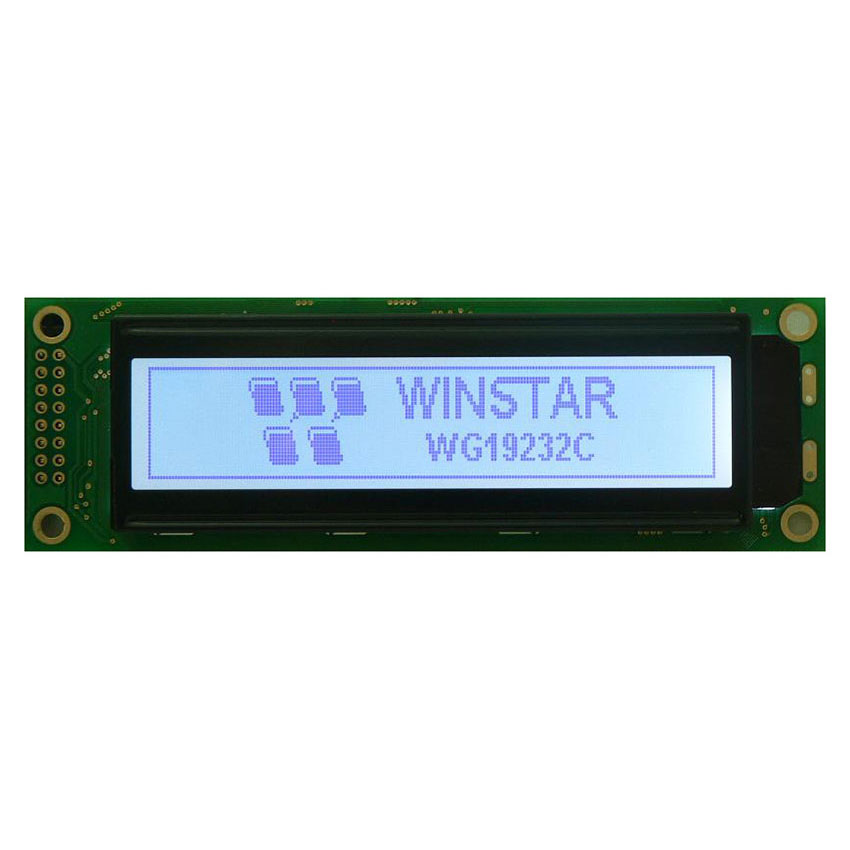

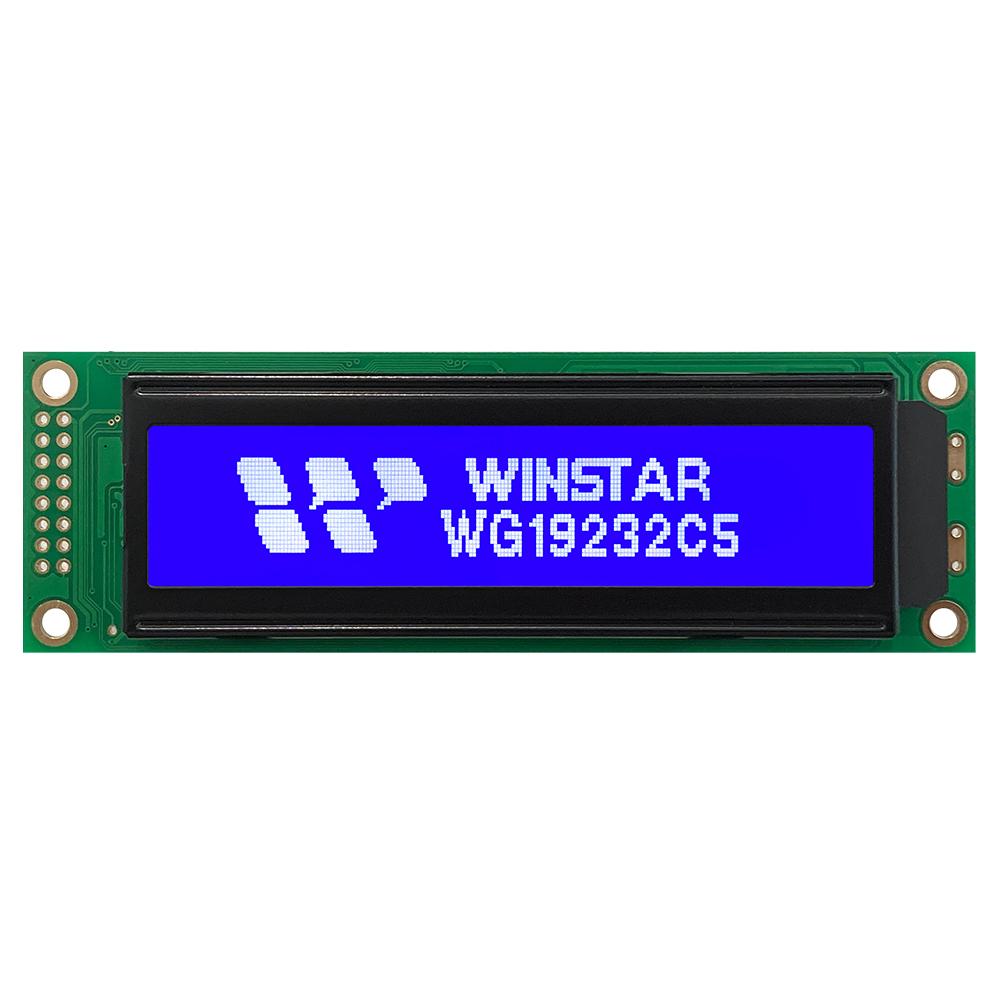

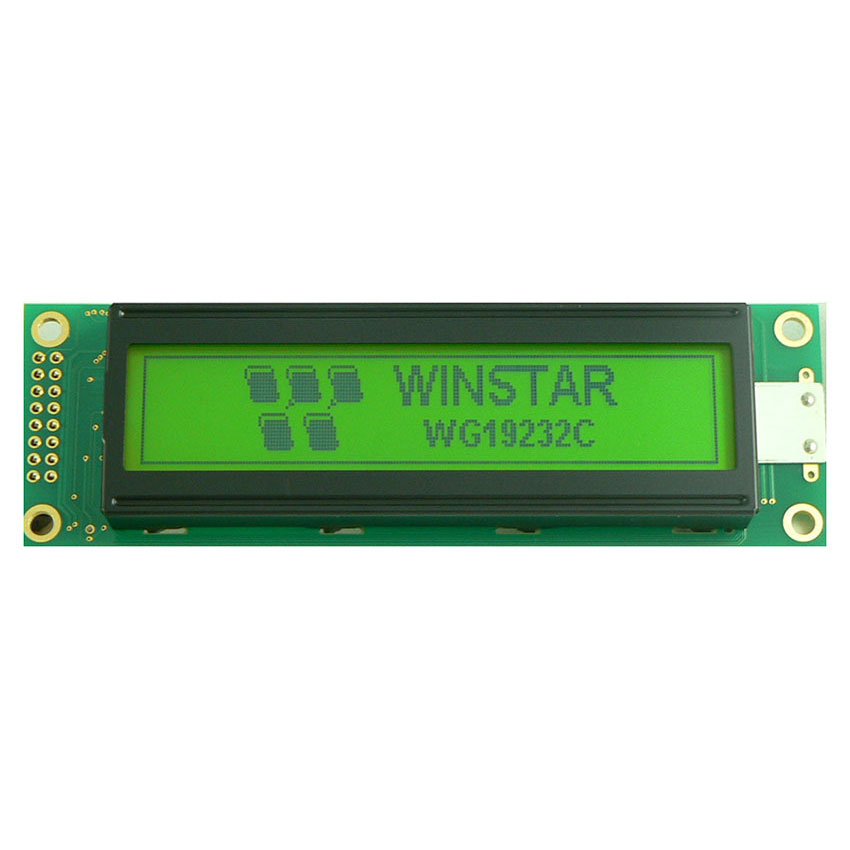

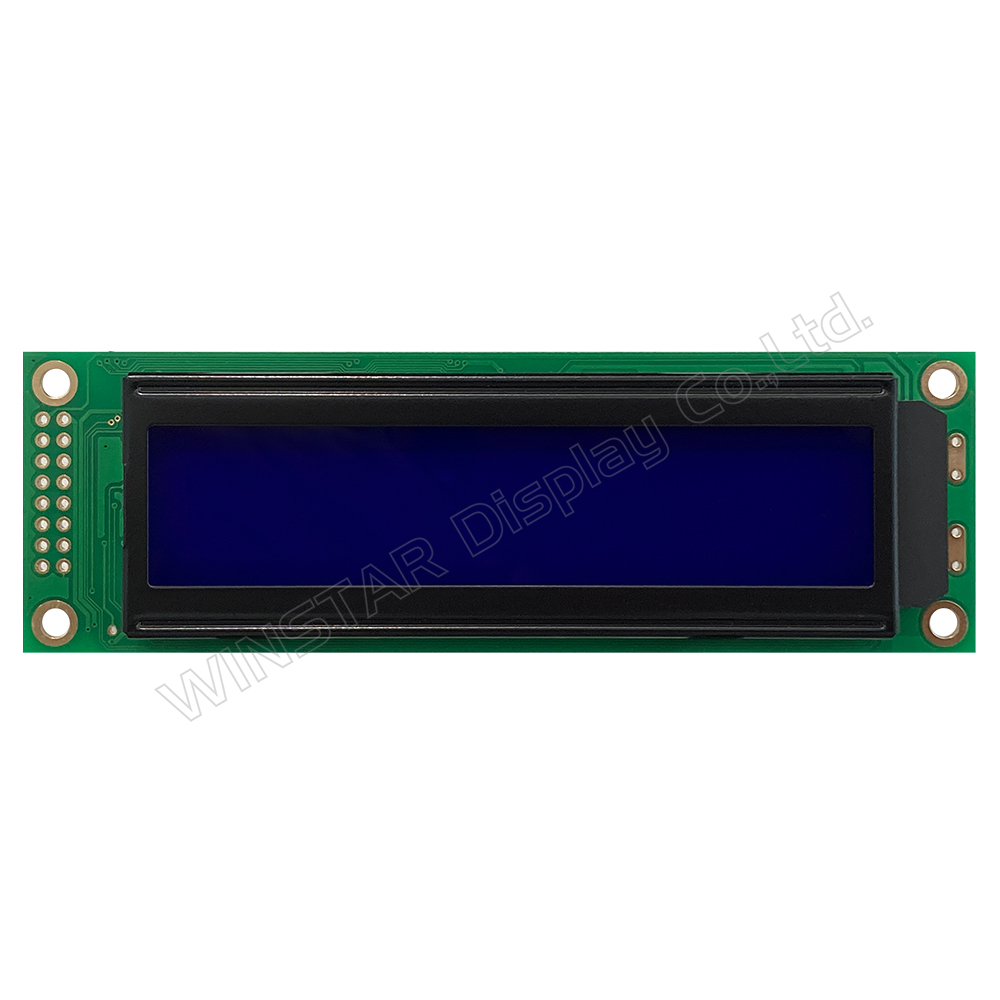

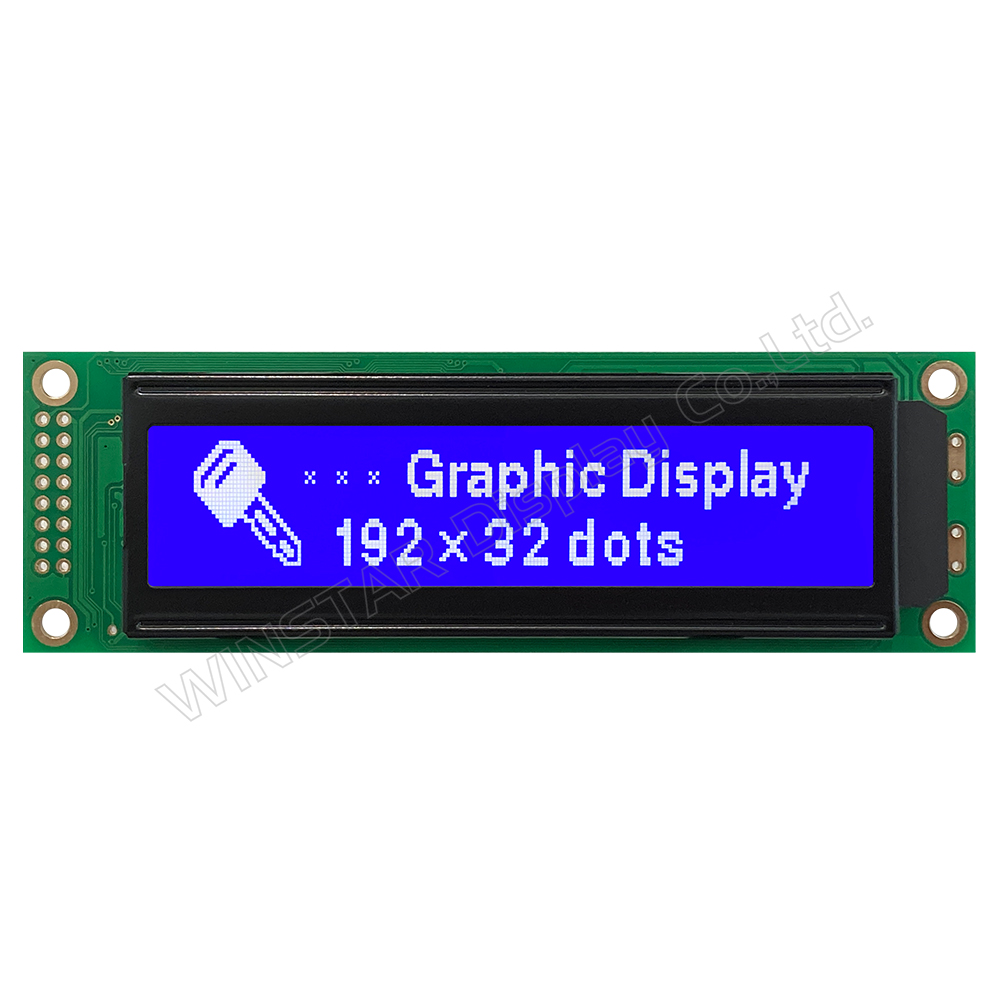

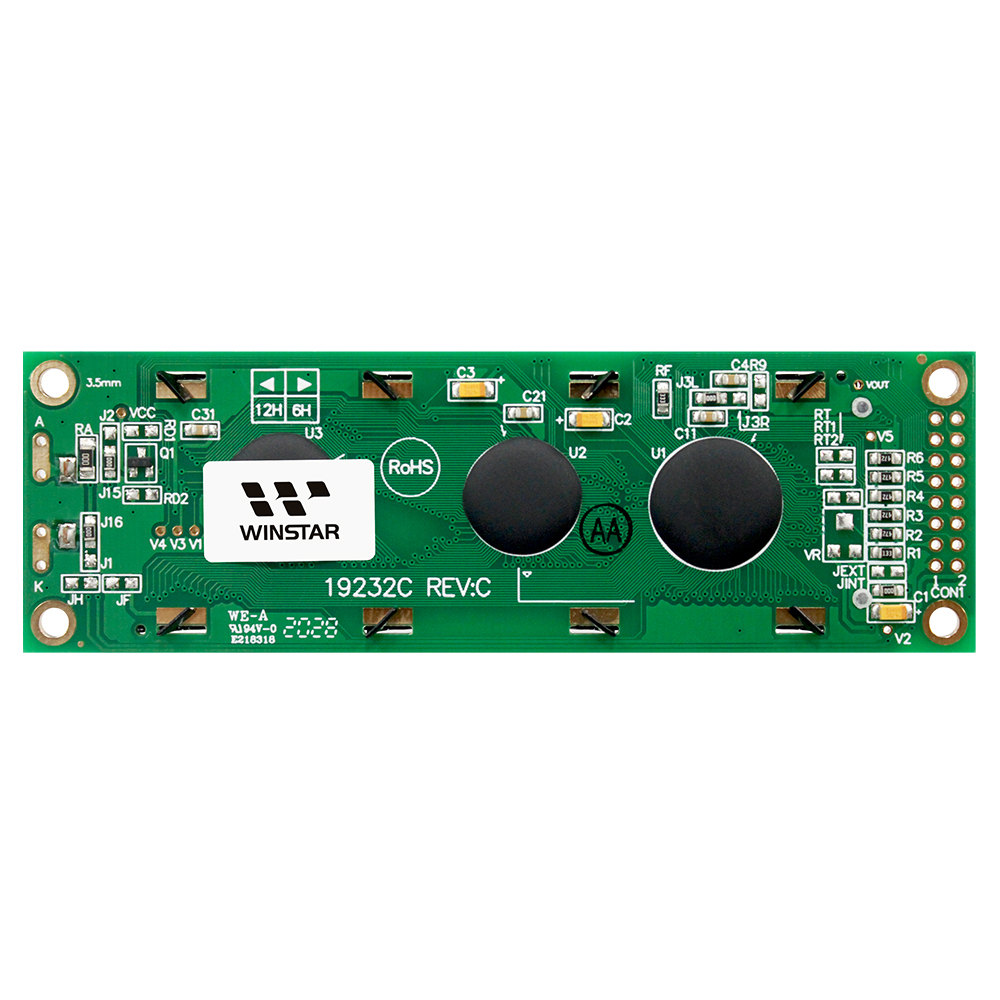

WG19232Cは192x32ドットのグラフィック表示製品で、ST7920コントロールICを使用して6800 8-BITパラレルとSPIシリアルのインターフェースを支援しています。外形寸法は116x37 mmで、AA(Active Area)サイズは80.6x15.96 mmです。WH2002Aと同じサイズです。イエローグリーン、ブルー、赤やホワイトなどのバックライト発光色は選択できて、ピン15と16から制御できます。操作温度は-20℃ ~ +70℃で、保存温度は-30℃ ~ +80℃となります。中国語フォントを内臓して繁体字中国語・簡体字中国語が選択できます。WG19232Cは5V電圧駆動品と3.3V電圧駆動品があって、WG19232C3は3.3V電圧駆動で、WG19232C5は5V電圧駆動です。

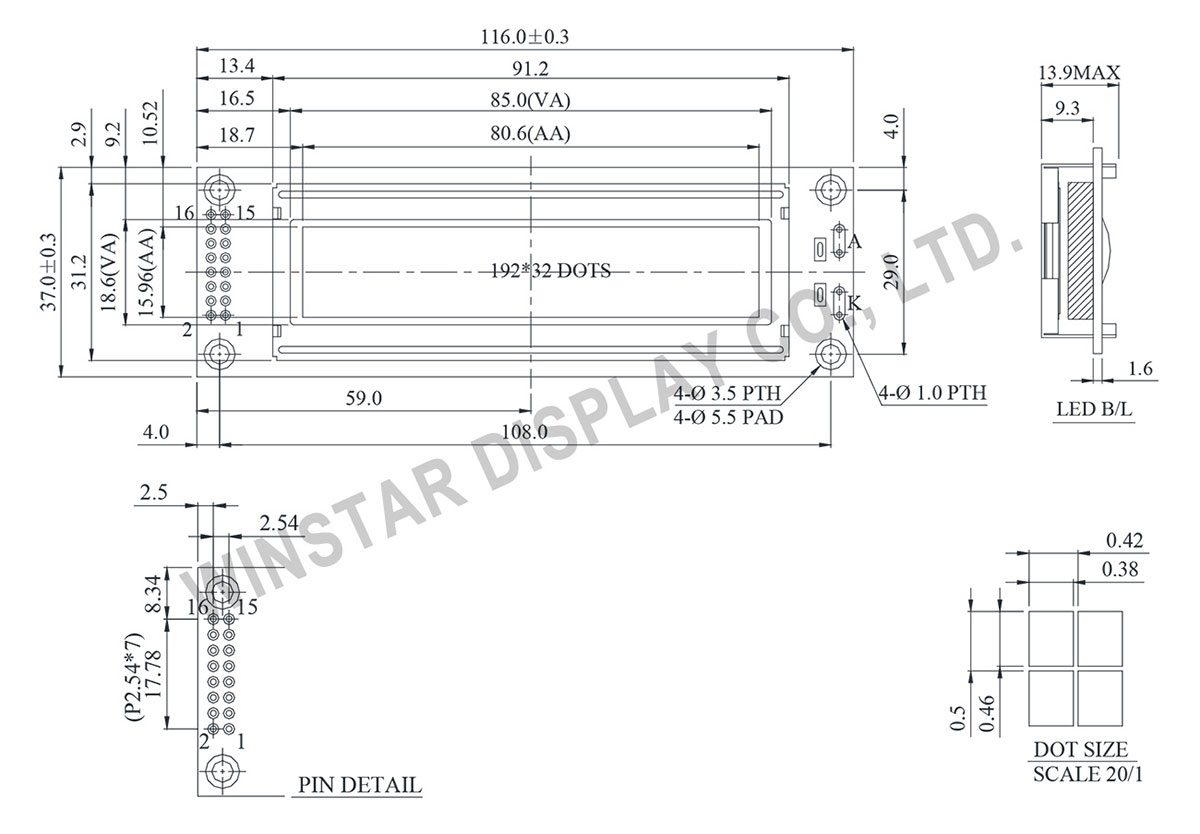

外形図
製品仕様
ピン功能定義
| Pin No. | 記号 | 説明 |
|---|---|---|
| 1 | VSS | Ground |
| 2 | VDD | Power supply for logic |
| 3 | VO | Contrast Adjustment |
| 4 | RS | Data/ Instruction select signal |
| 5 | R/W | Read/Write select signal |
| 6 | E | Enable signal |
| 7~14 | DB0~DB7 | Data bus line |
| 15 | A | Power supply for B/L + |
| 16 | K | Power supply for B/L - |
規格説明
| 項目 | 標準値 | 単位 |
|---|---|---|
| モジュールサイズ | 116.0 x 37.0 | mm |
| 表示エリア | 85.0 x 18.6 | mm |
| 取付け穴 | 108.0 x 29.0 | mm |
| ドットピッチ | 0.42 x 0.50 | mm |
| ドットサイズ | 0.38 x 0.46 | mm |
電気特性
| 項目 | 記号 | 標準値 (典型値) |
単位 |
|---|---|---|---|
| 入力電圧 | VDD | 3/5 | V |
| 通常温度25℃・液晶駆動電圧の推奨値 | Vo-Vss | 4.50 | V |
