4.2インチ 240x64ドットマトリクス LCDモジュール - WO24064C
4.2インチ 240x64ドットマトリクス LCDモジュール - WO24064C
4.2インチ 240x64ドットマトリクス LCDモジュール - WO24064C

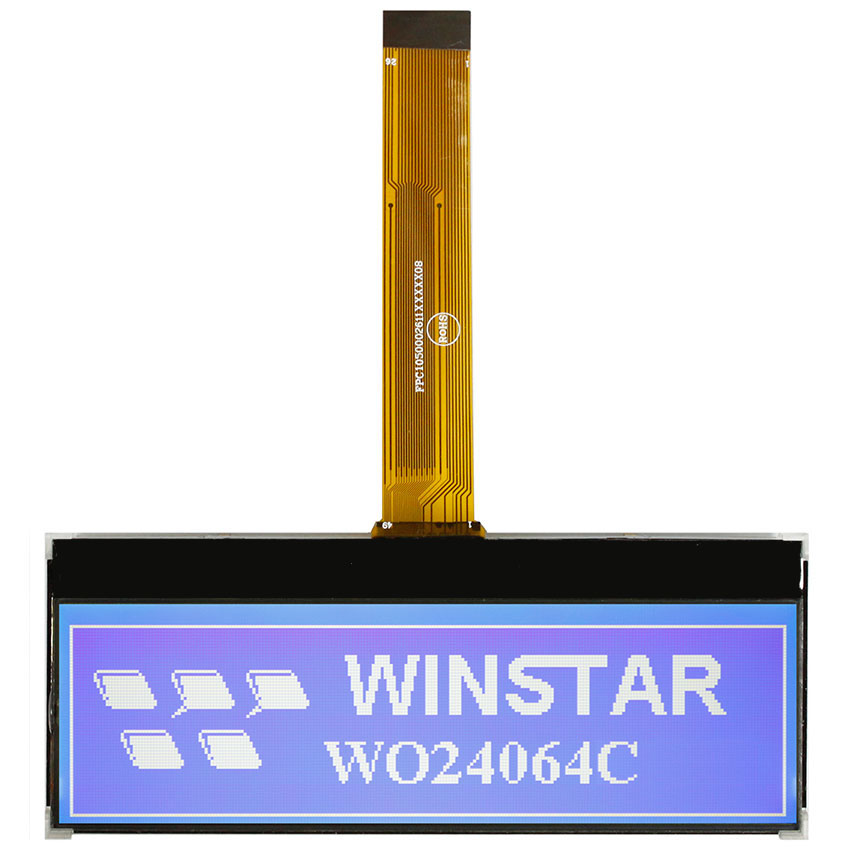

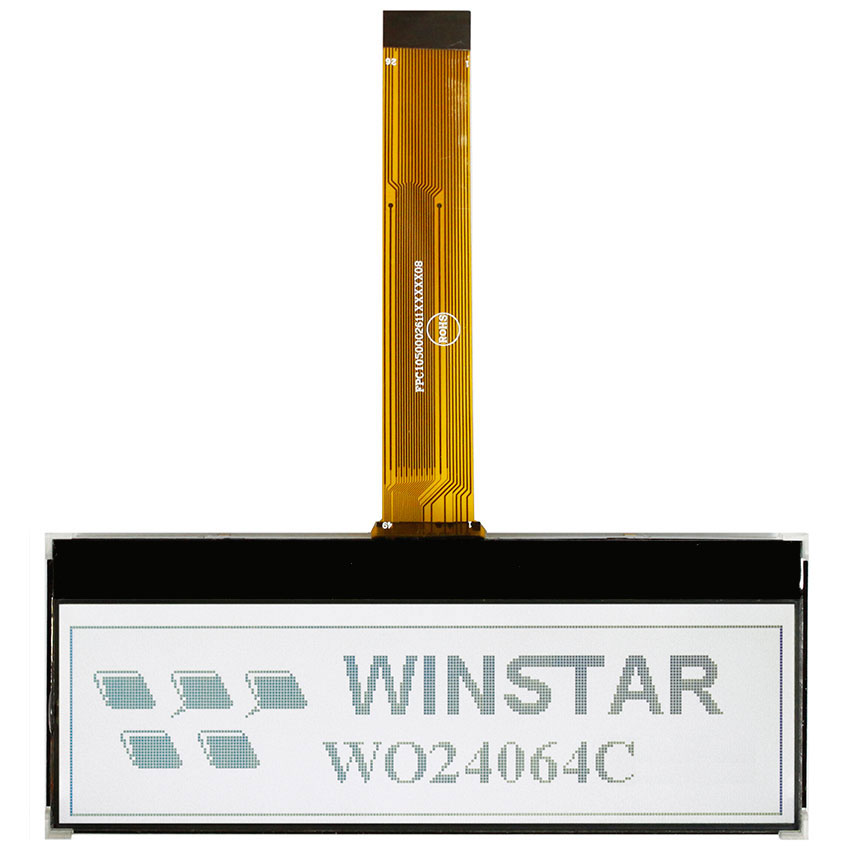

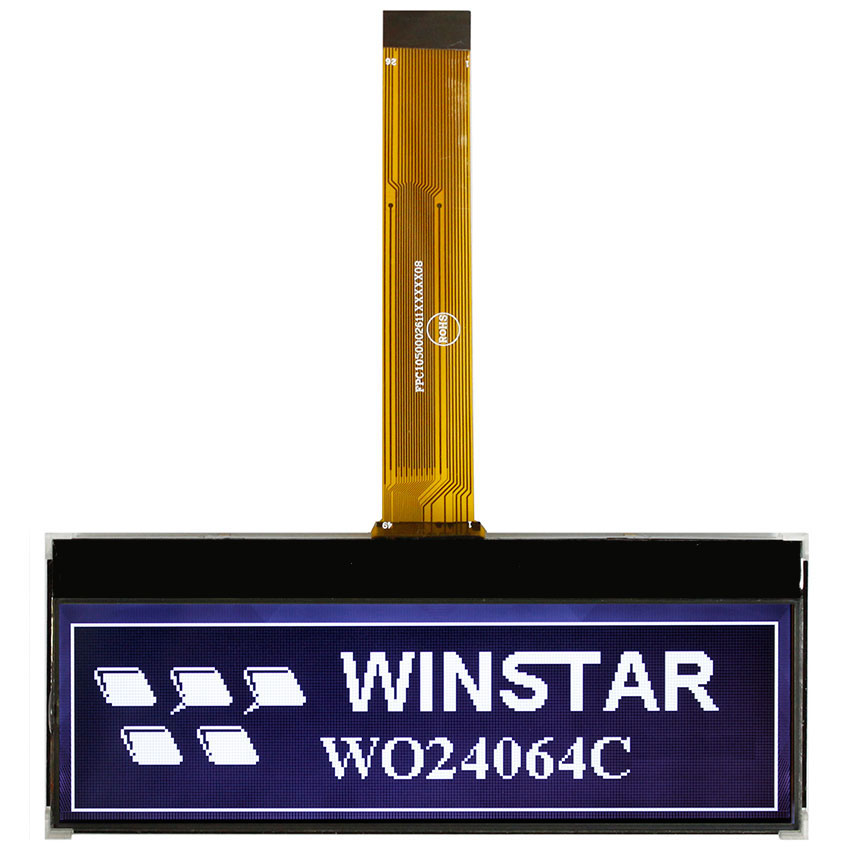

4.2インチ 240x64ドットマトリクス LCDモジュール

型番 WO24064C

►COGタイプのLCDモジュール
►タイプ: グラフィック
►結構: COG
►サイズ: 4.2インチ
►240x64 ドットマトリックス
►IC: ST7586S
►3.3V電源電圧
►1/64 duty cycle
►インターフェース: 6800/8080/SPI

仕様書ダウンロード
DEMO CODE
お問い合わせに追加
前へ 製品カテゴリ一覧へ戻る 次へ

製品情報

WO24064Cは、4.2インチ 240x64ドット LCDモジュールです。モノクロCOG構造を採用し、ST7586SコントローラICを搭載。6800、8080、3-Line SPI、4-Line SPIインターフェースに対応し、ロジック電源は3.3Vです。

モジュールサイズは111.0 x 58.0 x 13.6 mm、表示エリア（VA）は106.2 x 31.2 mm、有効表示エリア（AA）は103.17 x 27.49 mmです。LEDバックライトを搭載しています。LCDタイプおよびLEDバックライトの組み合わせはご要望に応じて選択可能です。カスタマイズをご希望の場合は、上部のお問い合わせに追加よりご要望をご記入ください。

Medical Equipment Application - WO24064C

WO24064Cは、240x64ドット表示を維持しながらコンパクトな外形サイズを実現したモデルで、医療機器、生体モニタリング機器、産業用コントローラ、計測機器、各種組込みHMI機器に適しています。

外形図

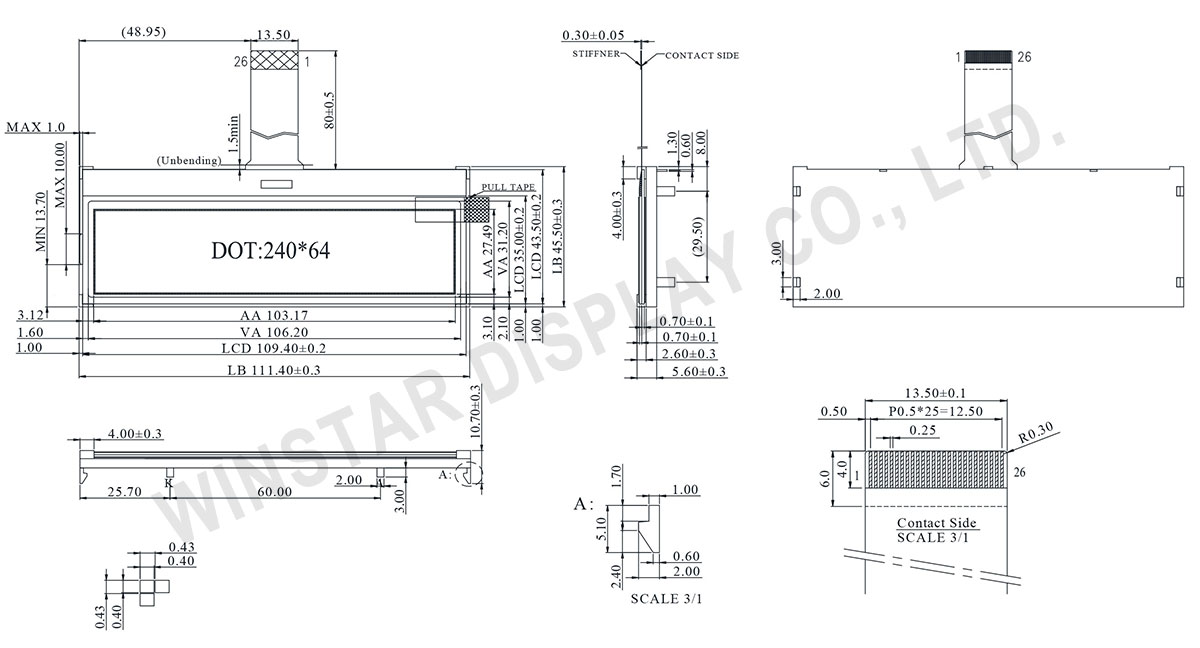

WO24064C - Contour Drawing
Data source ref:WO24064C-TFH#

製品仕様

規格説明

項目 標準値 単位
表示ドット数 240 x 64 －
モジュールサイズ 111.0 x 58.0 x 13.6 (MAX) mm
表示エリア 106.2 x 31.2 mm
有効エリア 103.17 x 27.49 mm
ドットサイズ 0.40 x 0.40 mm
ドットピッチ 0.43 x 0.43 mm
駆動方法 1/64
バックライトタイプ LED
IC ST7586S
インターフェース 6800/8080/3-Line/4-Line

絶対最大定格

項目 記号 最小値 典型値 最大値 単位
操作温度 TOP -20 － +70 ℃
保存温度 TST -30 － +80 ℃
デジタル電源電圧 VDDI -0.3 － 3.6 V
アナログ電源電圧 VDDA -0.3 － 3.6 V
LCD電源電圧 V0-XV0 0.3 － 19 V
LCD電源電圧 VG 0.3 － 5.5 V

電気特性

項目 記号 条件 最小値 典型値 最大値 単位
ロジック電源電圧 VDD-VSS － 4.5 5.0 5.5 V
LCM供給電圧 VDD-V0 Ta=-20℃
Ta=25℃
Ta=70℃

－
3.9
－

 －
4.2
－		 －
4.5
－		 V
V
V
高レベル入力電圧 VIH － 2.5 － VDD V
低レベル入力電圧 VIL － -0.3 － 0.6 V
高レベル出力電圧 VOH － 3.9 － VDD V
低レベル出力電圧 VOL － － － 0.4 V
Supply Current(No include LED Backlight) IDD VDD=5.0V － 1.0 － mA

ピン功能定義

Pin No. 記号 I/O 説明
1 VG P VG is the power of SEG-drivers.
2 XV0 P Negative operating voltage of COM-drivers.
3 V0 P Positive operating voltage of COM-drivers.
V0O is the output of the positive Vop generator.
V0I is the positive Vop supply of LCD drivers.
V0S is the sensor of the positive Vop generator.
V0O, V0I & V0S should be separated on ITO and be connected together by FPC.
4 VM P VM is the non-select voltage level of COM-drivers.
5 VDDA P Analog power for internal booster
6 VSS P Ground
7 VD1 P VD1I is the power source of digital circuits.
8 VDDI P Power of interface I/O circuit.
9 CSB Input Chip select input pin.
CSB=“L”: This chip is selected and the MPU interface is active.
10 IF3 Input These pins select interface operation mode.
IF3 IF2 IF1 MPU interface type
H H L 80 series 8-bit parallel
H L L 68 series 8-bit parallel
L H H 8-bit serial (4-Line)
L H L 9-bit serial (3-Line)
11 IF2
12 IF1
13 RSTB Input Reset input pin. When RSTB is “L”, internal initialization procedure is executed.
14 /RD(E) Input Read / Write execution control pin. (This pin is only used in parallel interface)
15 D7 I/O The bi-directional data bus of the MPU interface. When CSB is “H”, they are high impedance.
If using serial interface:
D0 is the SDA signal in 4-Line & 3-Line interface.
D1 is the A0 signal in 4-Line interface
16 D6
17 D5
18 D4
19 D3
20 D2
21 D1
22 D0
23 NC Input No connection
24 /WR(R/W) Read / Write execution control pin. (This pin is only used in parallel interface)
25 A0(SCL) Input

The function of this pin is different in parallel and serial interface.
In parallel interface: A0 is register selection input.
26 VSS Input Ground

Search Keyword: 240x64 lcd, 240 x 64 lcd, lcd 240x64, lcd 240 x 64
