| Pin No. | 記号 | Level | 説明 |
|---|---|---|---|
| 1 | XRESET | Reset pin,Initialized to Low | |
| 2~6 | V0~V4 | Bias voltage level for LCD driving | |
| 7 | D6(SID) | Serial input data | |
| 8 | D7(SCLK) | Serial clock | |
| 9 | VSS | GND | |
| 10 | VDD | 3.0/5.0V | Power supply |
| 11 | VOUT |
Voltage converter output voltage |
|
| 12 | CAP2N | External Capacitance input, To use the voltage converter (2 times/ 3times), these pins must be connected to the external capacitance. |
|
| 13 | CAP2P | ||
| 14 | CAP1P | ||
| 15 | CAP1N | ||
| 16 | VR | Reference voltage input to generate V0 |

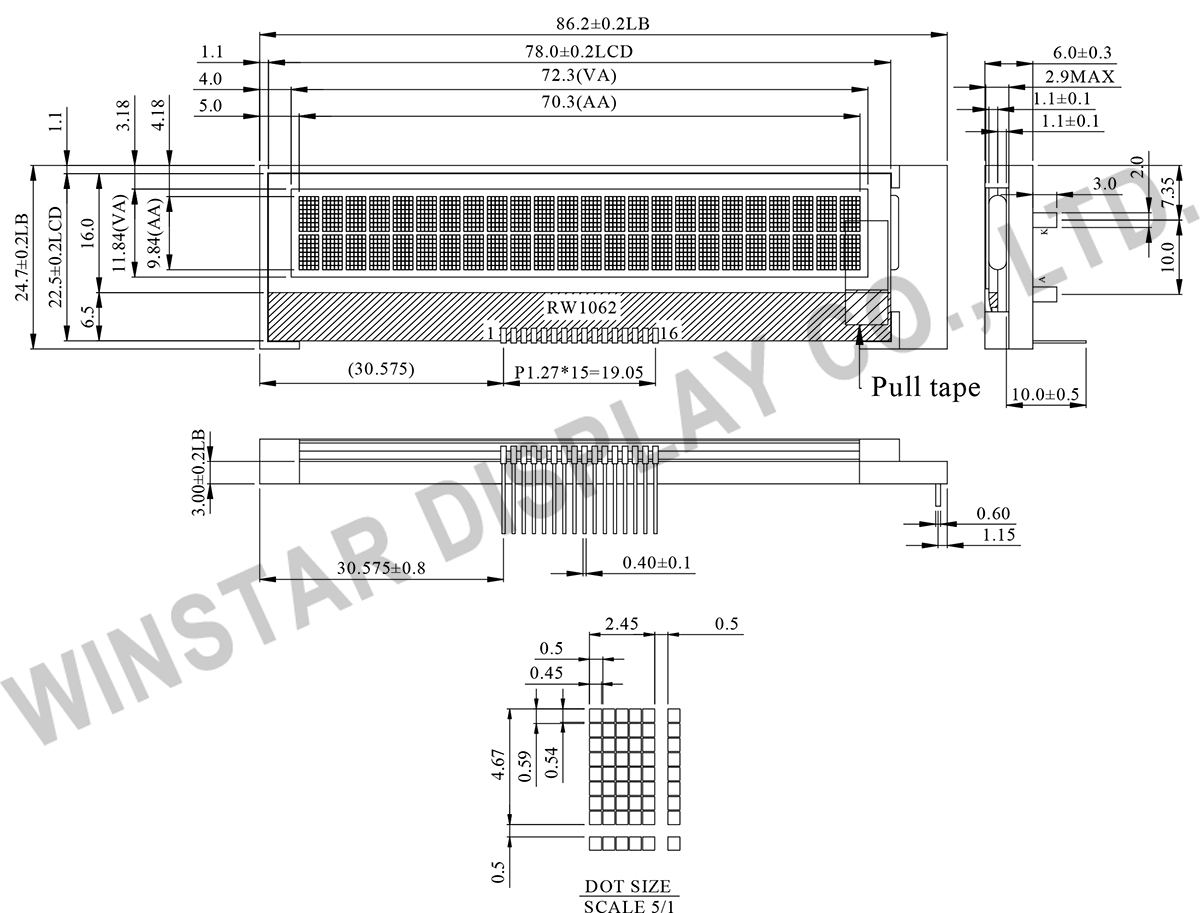

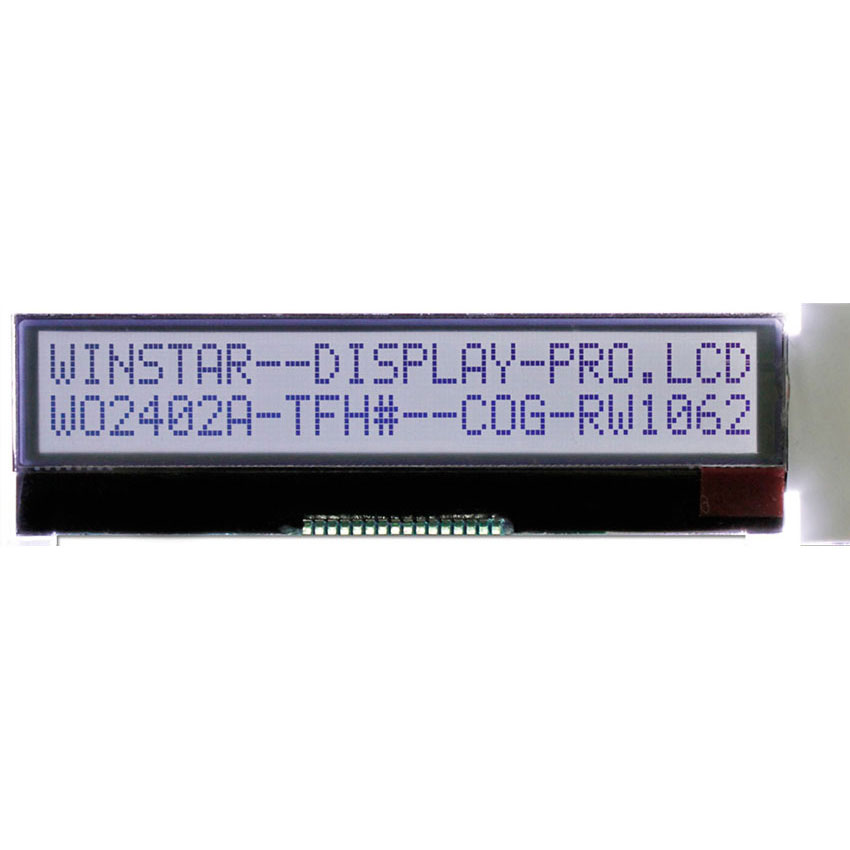

| 項目 | 標準値 | 単位 |
|---|---|---|
| 表示形式 | 24 文字 x 2 行 | - |
| モジュールサイズ | 86.2 x 24.7 x 6.0 | mm |
| 表示エリア | 72.3 x 11.84 | mm |
| 有効エリア | 70.3 x 9.84 | mm |
| ドットサイズ | 0.45 x 0.54 | mm |
| ドットピッチ | 0.50 x 0.59 | mm |
| 文字サイズ | 2.45 x 4.67 | mm |
| 文字ピッチ | 2.95 x 5.17 | mm |
| 駆動方法 | 1/17DUTY,1/5BIAS | |
| バックライトタイプ | LED | |
| IC | RW1062 | |
| Supply Current(No include LED Backlight) | I2C | |
| 項目 | 記号 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|
| 操作温度 | TOP | -20 | - | +70 | ℃ |
| 保存温度 | TST | -30 | - | +80 | ℃ |
| 入力電圧 | VIN | -0.3 | - | VDD+0.3 | V |
| ロジック電源電圧 | VDD-VSS | 0.3 | - | 5.5 | V |
| LCD供給電圧 | VLCD | -0.3 | - | 7.0 | V |
| 項目 | 記号 | 条件 | 最小値 | 典型値 | 最大値 | 単位 |
|---|---|---|---|---|---|---|
| ロジック電源電圧 | VDD-VSS | - | - | 3.0/5.0 | - | V |
| LCD供給電圧 | VLCD | Ta=-20℃ Ta=25℃ Ta=70℃ |
- 4.4 - |
- 4.5 - |
- 4.6 - |
V V V |
| 高レベル入力電圧 | VIH | - | 0.7 VDD | - | VDD | V |
| 低レベル入力電圧 | VIL | - | -0.3 | - | 0.6 | V |
| 高レベル出力電圧 | VOH | - | 0.75VDD | - | - | V |
| 低レベル出力電圧 | VOL | - | - | - | 0.2VDD | V |
| 供給電流 | IDD | - | - | 0.92/2.01 | - | mA |
