多くの組み込み機器では、汎用性とフルカラー表示への対応から、TFT LCDが基準となるディスプレイ技術として広く採用されています。一方で、継続的な画面更新やバックライト駆動が必要となるため、消費電力が高くなりやすく、低消費電力ディスプレイ技術への関心が高まっています。

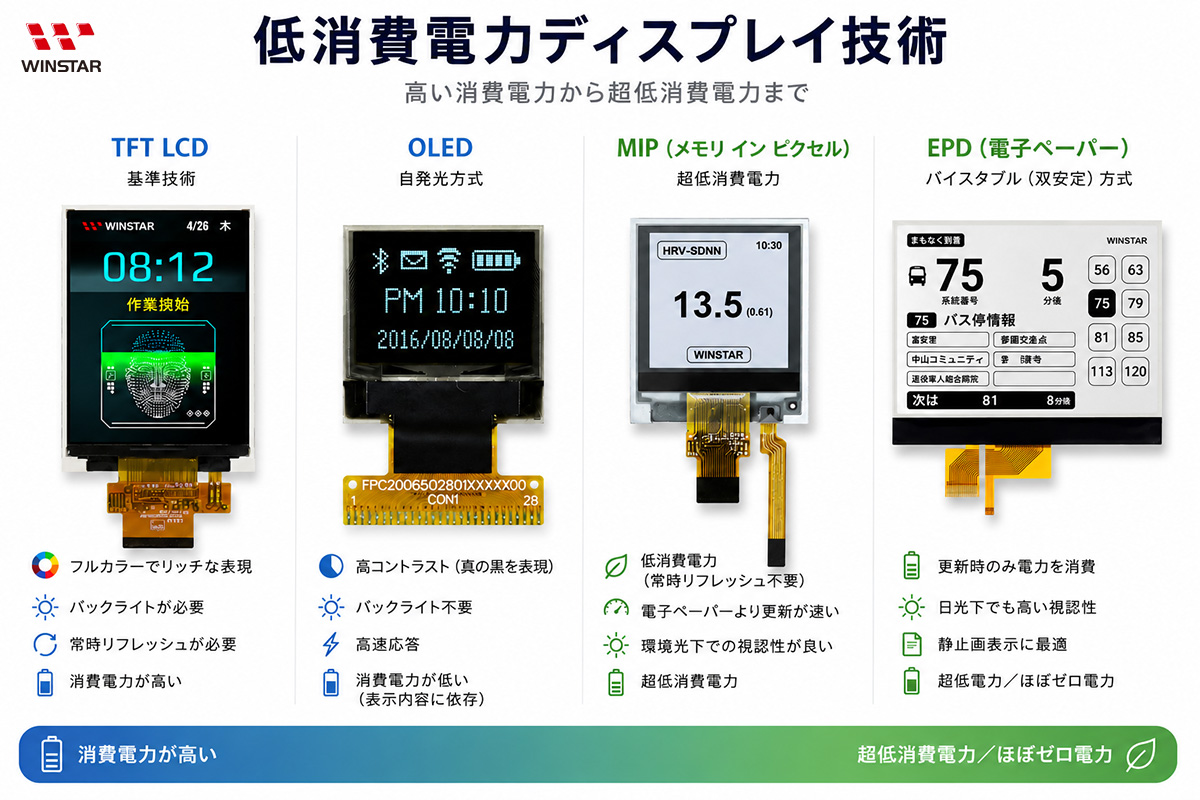

近年の電子機器では、省電力性能が重要な設計要件の一つとなっており、ディスプレイ選定も単なる表示性能だけではなく、消費電力特性を含めて検討されるようになっています。OLED、電子ペーパー（EPD）、MIP（Memory in Pixel）などの技術は、それぞれ異なるアプローチで低消費電力化を実現しています。

本記事では、これらのディスプレイ技術について、消費電力の発生要因、省電力化の仕組み、適した用途を中心に整理して解説します。

ディスプレイ消費電力の仕組み

ディスプレイの消費電力は、主に以下の2つの要素によって構成されます。

• バックライトまたは発光方式
• 画面更新方式および駆動方式



各ディスプレイ技術は、これらの要素のいずれか、または両方を最適化することで低消費電力化を実現しています。

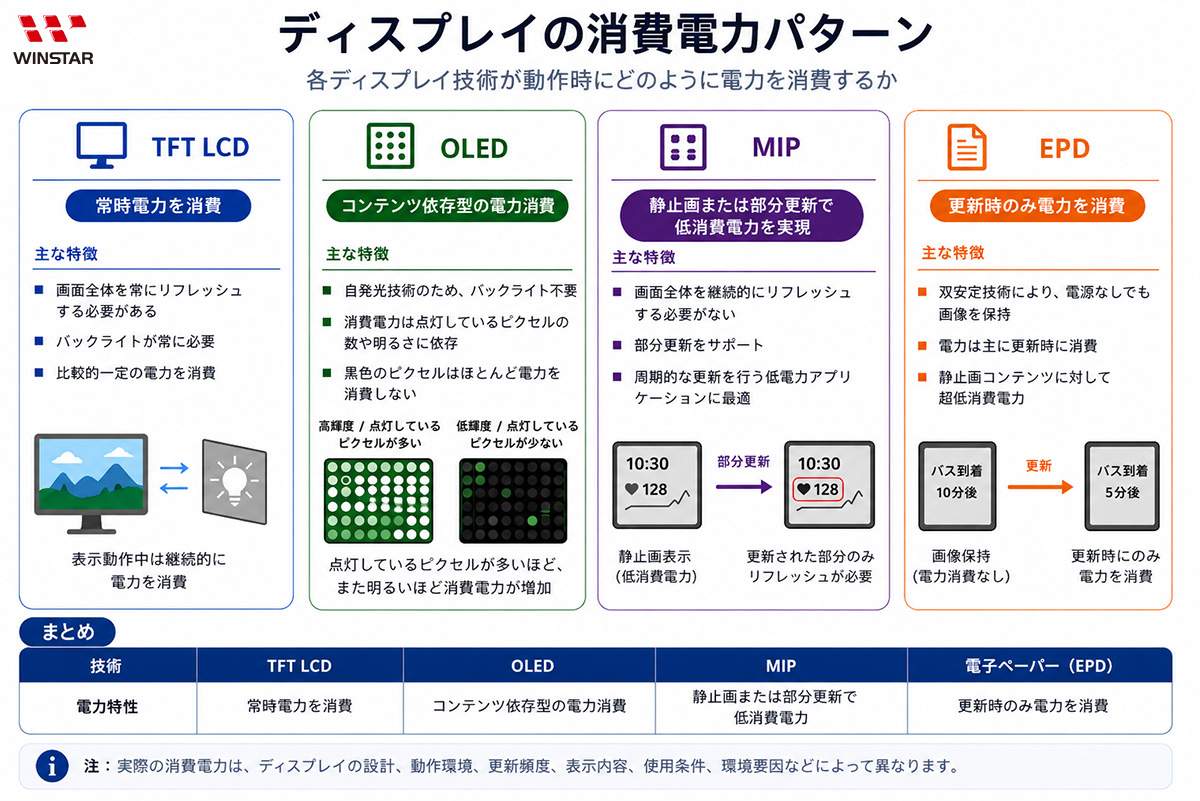

以下の図は、TFT LCD、OLED、電子ペーパー（EPD）、MIPディスプレイにおける消費電力特性を簡易的に比較したものです。



TFT LCDを基準とした比較

TFT LCDは、フルカラー表示や動画・アニメーション表示への対応に優れていることから、産業機器や組み込みシステムで広く採用されています。ただし、その消費電力特性は低消費電力ディスプレイ技術とは大きく異なります。

TFT LCDの消費電力特性

• 表示内容に関係なく継続的な画面更新が必要
• 動作中はバックライトが常時点灯
• 消費電力が比較的一定



電力制約の厳しいシステムや、表示内容が長時間ほとんど変化しない用途では、このような動作方式が適さない場合があります。特に、表示更新頻度が低い用途でも、バックライトや画面更新によって継続的に電力を消費する点が課題となります。



OLEDディスプレイ（自発光技術）

省電力化の仕組み

• バックライト不要
• 消費電力は表示内容や輝度に依存
• 黒表示部分はほとんど電力を消費しない



特長

• 高コントラスト（真の黒表示）
• 高速応答
• 動的表示に適している



制限事項

• 高輝度表示や白表示が多い場合は消費電力が増加
• 用途によっては焼き付きへの配慮が必要



主な用途

• ダークUIを採用したHMI表示
• オーディオ機器表示
• ダークUIの産業用操作パネル
• 小型情報表示機器



MIPディスプレイ（Memory in Pixel技術）

省電力化の仕組み

• 各画素がデータを保持するため、継続的な画面更新が不要
• 反射型／半透過型構造によりバックライト使用を低減



特長

• 低消費電力（特に静止画表示や部分更新時）
• EPDより高速な画面更新
• 省電力性と操作性のバランスに優れる



制限事項

• OLEDと比較するとコントラストは低め
• TFT LCDと比較すると色表現に制限がある



主な用途

• 携帯型計測機器
• ウェアラブル機器
• 産業用ハンディ端末

MIPディスプレイは、超低消費電力と適度な更新性能のバランスを備えており、視認性と一定の操作性が求められる用途に適しています。

電子ペーパー（EPD）は静止表示において最も低い消費電力を実現しやすい一方、定期更新や部分更新を伴う用途では、MIPディスプレイの方がシステム全体として高い電力効率を得られる場合があります。



電子ペーパー（EPD / 双安定技術）

省電力化の仕組み

• 双安定動作により、電源供給なしで表示状態を維持可能
• 主に画面更新時に電力を消費
• 低照度環境向けにフロントライトを追加可能（追加消費電力あり）



特長

• 超低消費電力
• 屋外視認性に優れる
• 静止画表示に最適



制限事項

• OLEDやTFTと比較して更新速度が非常に遅い
• パネル方式によっては色表現に制限がある
• 高速な画面変化や高い操作性を必要とする用途には不向き



主な用途

• 電子棚札（ESL）
• 電子書籍リーダー
• スマートリテール表示
• 医療・ヘルスケア機器
• 交通情報表示
• 産業機器の状態表示・監視表示



ディスプレイ技術比較一覧

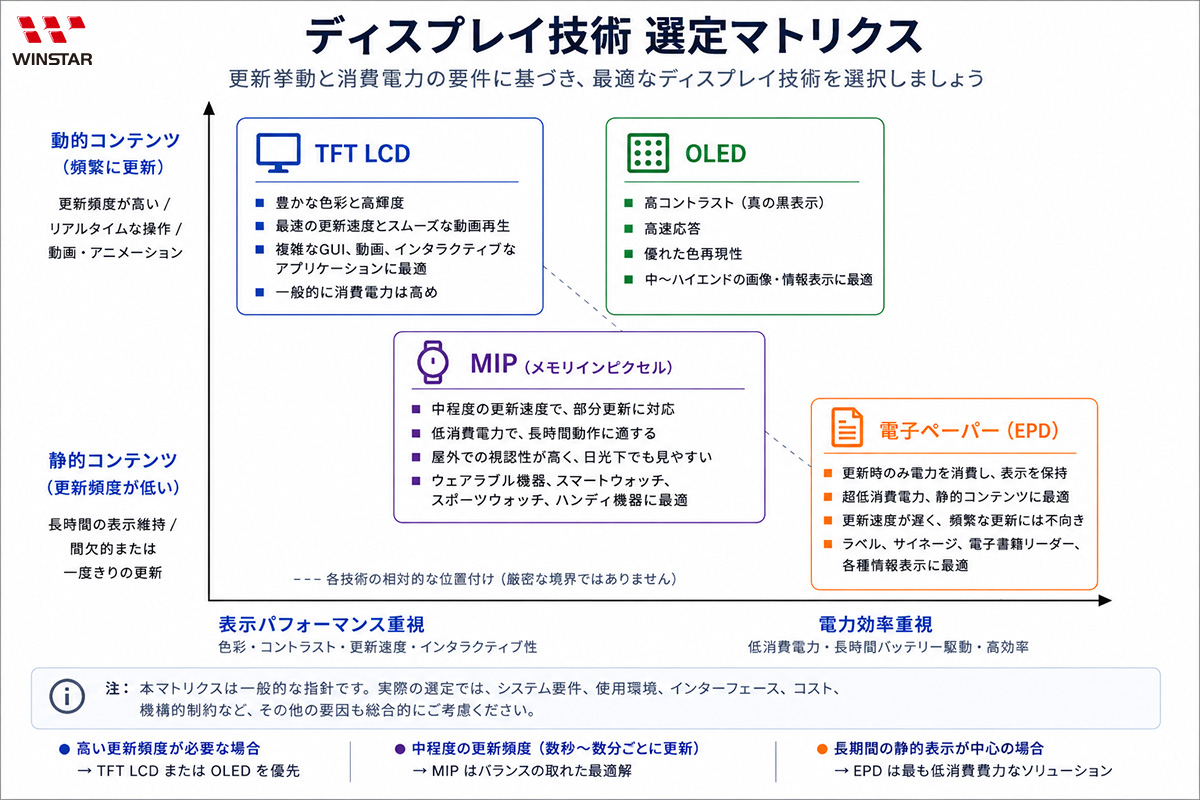

ディスプレイ技術選定マトリクス

以下のマトリクスは、各ディスプレイ技術と用途要件の関係を簡易的に整理したものです。単純なスペック比較だけではなく、更新頻度、表示要件、消費電力要件を含めてディスプレイ技術を選定することが重要です。



用途に応じたディスプレイ技術の選定

ディスプレイ選定では、単純なスペック比較ではなく、実際のシステム動作を踏まえて検討することが重要です。

• フルカラー表示や動的な画面表示が必要な場合 → TFT LCD
• 高コントラストかつ高速応答が求められる小型情報表示 → OLED
• 長時間静止表示と超低消費電力を重視する用途 → EPD
• 低消費電力と適度な画面更新性能を両立したい用途 → MIP



低消費電力ディスプレイ選定のポイント

最適な低消費電力ディスプレイは、実際のシステム運用条件によって異なります。更新頻度、使用環境、UIの複雑さ、消費電力制約など、さまざまな要素を総合的に考慮する必要があります。

どの技術が最も優れているかを一律に判断するのではなく、対象アプリケーションの動作特性に最適なディスプレイ技術を選定することが重要です。



よくある質問（FAQ）

Q1. E-PaperはMIPより低消費電力ですか？

静止表示用途では、一般的にE-Paperの方がより低い消費電力を実現できます。一方で、定期更新や部分更新が必要な用途では、MIPの方がシステム全体として高い電力効率を得られる場合があります。

Q2. MIPディスプレイはTFT LCDの代替になりますか？

MIPディスプレイは、動画表示や複雑なGUIのような動的用途においてTFT LCDを置き換えることを目的とした技術ではありません。低更新・低消費電力が求められる用途に適しています。

Q3. OLEDは常にTFTより低消費電力ですか？

必ずしもそうではありません。OLEDの消費電力は表示内容に依存します。一般的な用途では点灯領域が比較的小さいため、OLEDの方が低消費電力となる場合があります。例えば、点灯領域が画面全体の20%未満の場合、OLEDの消費電力が低くなる可能性があります。一方で、高輝度表示や白表示が多い場合は、TFT LCDより消費電力が高くなる場合があります。

Q4. 屋外用途に適したディスプレイ技術はどれですか？

EPDおよびMIPは、太陽光下での視認性に優れており、屋外や高照度環境での用途に適しています。一方、TFT LCDやOLEDは、同様の環境下で視認性を維持するために高輝度化が必要になる場合があります。

Q5. E-Paperで動画やリアルタイムアニメーション表示は可能ですか？

適していません。E-Paperは更新速度が比較的遅く、主に静止情報表示向けの技術です。リアルタイムアニメーションや滑らかな画面更新が必要な場合は、TFT LCD、OLED、MIPが適しています。

Q6. MIPとE-Paperの違いは何ですか？

MIPとE-Paperはいずれも低消費電力ディスプレイ技術ですが、MIPはより高速な画面更新に対応しており、リアルタイムデータ表示に適しています。一方、E-Paperは長時間の静止表示に適しています。

Q7. 低温環境ではMIPとE-Paperにどのような違いがありますか？

E-Paperは低温環境の影響を受けやすく、寒冷環境では画面更新速度が低下する場合があります。一方、MIPは比較的広い動作温度範囲に対応しやすく、安定した更新性能を維持しやすいため、低消費電力とリアルタイム表示の両立が求められる産業機器や屋外用途に適しています。

Q8. E-Paperは夜間に光源が必要ですか？

必要です。E-Paperは自発光方式ではなく、周囲光の反射によって表示を行います。そのため、暗所や夜間環境では、視認性確保のためにフロントライトが必要となる場合があります。
