Birçok gömülü sistemde TFT LCD ekranlar; çok yönlü yapıları ve tam renkli görüntüleme özellikleri nedeniyle referans teknoloji olarak kullanılmaktadır. Ancak sürekli yenileme ihtiyacı ve arka aydınlatma kullanımı daha yüksek güç tüketimine yol açabildiğinden, geliştiriciler düşük güç tüketimli alternatif ekran teknolojilerine yönelmektedir.

Modern elektronik sistemlerde enerji verimliliği giderek daha önemli hale geldikçe, ekran seçimi artık yalnızca görsel performansa göre yapılmamaktadır. OLED, E-Paper (EPD) ve MIP (Memory in Pixel) gibi teknolojiler, güç tüketimini azaltmak için farklı yaklaşımlar sunmaktadır.

Bu makale; bu ekran teknolojilerinin güç tüketim yapısını, enerji tasarrufu sağlayan mekanizmalarını ve hangi uygulamalar için daha uygun olduklarını teknik açıdan özetlemektedir.

Ekranlarda Güç Tüketimi Nasıl Oluşur?

Ekran güç tüketimi genellikle iki temel kaynaktan oluşur:

• Arka aydınlatma veya ışık üretim kaynağı
• Görüntü yenileme ve sürüş yöntemi



Farklı ekran teknolojileri, bu faktörlerden birini veya her ikisini optimize ederek güç tüketimini azaltır.

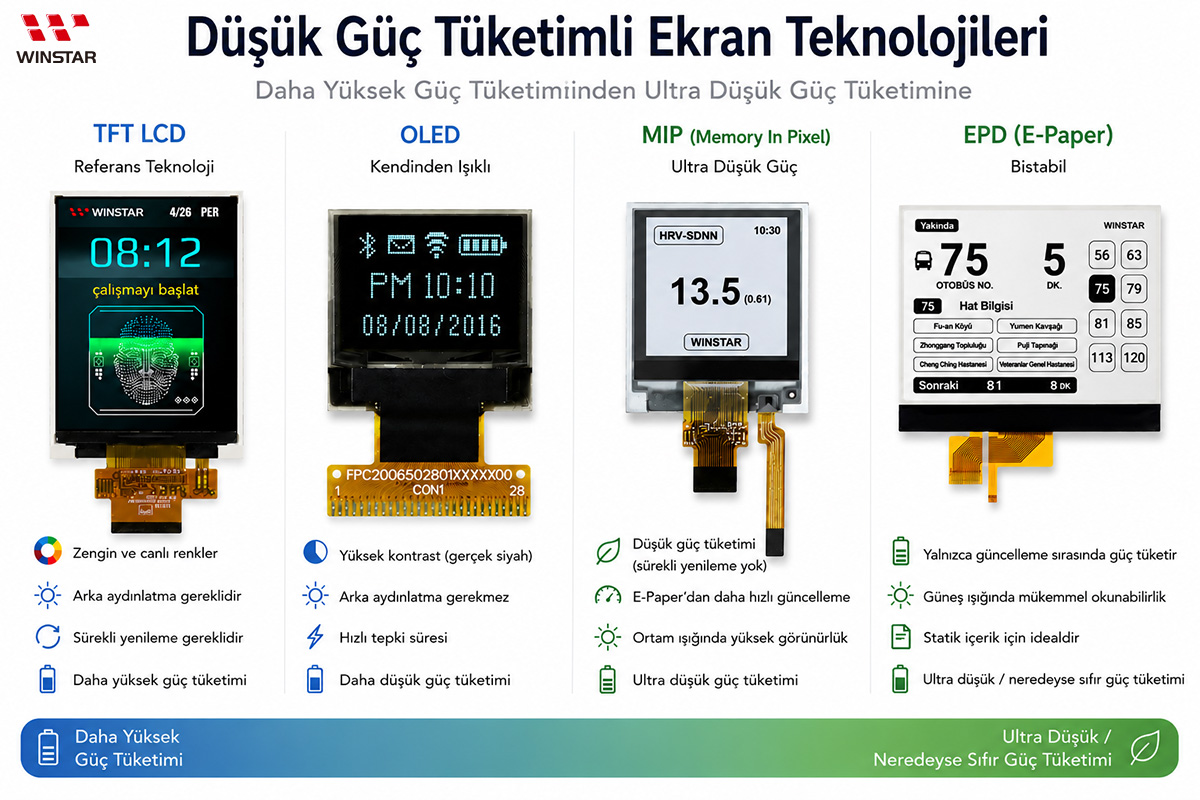

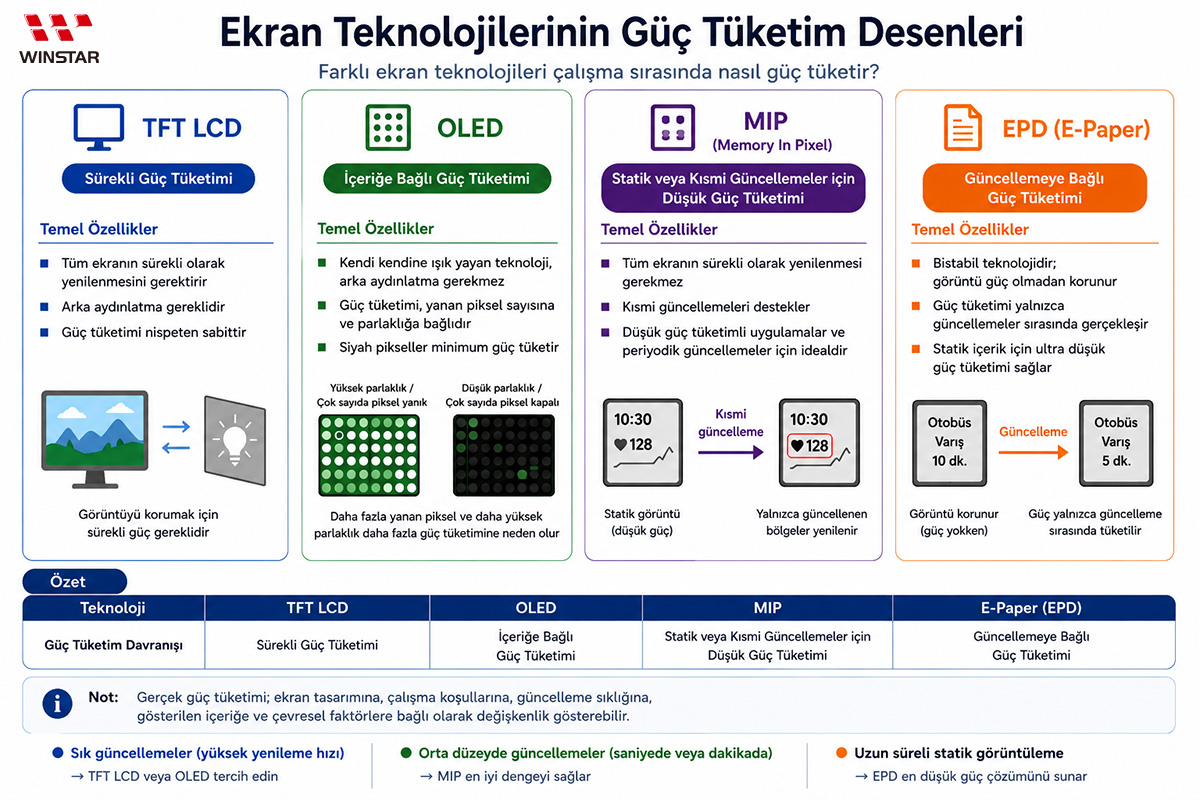

Aşağıdaki diyagram; TFT LCD, OLED, E-Paper ve MIP ekranların çalışma sırasında güç tüketim davranışlarını basitleştirilmiş şekilde karşılaştırmaktadır.



Referans Noktası Olarak TFT LCD

TFT LCD ekranlar; dinamik içerik desteği ve tam renkli görüntüleme özellikleri sayesinde endüstriyel ve gömülü sistemlerde yaygın olarak kullanılmaktadır. Ancak güç tüketim modeli, düşük güç tüketimli ekran teknolojilerinden önemli ölçüde farklıdır.

TFT LCD Güç Tüketim Özellikleri

• İçerikten bağımsız olarak sürekli yenileme gerektirir
• Arka aydınlatma çalışma sırasında sürekli aktiftir
• Güç tüketimi nispeten sabittir



Sınırlı güç bütçesine sahip veya çoğunlukla statik içerik gösteren sistemlerde bu çalışma modeli ideal olmayabilir. Özellikle ekran içeriğinin nadiren değiştiği uygulamalarda, görüntü yenileme ve arka aydınlatma nedeniyle sistem sürekli enerji tüketmeye devam eder.



OLED Ekranlar (Kendinden Işıklı Teknoloji)

Enerji tasarruf mekanizması

• Arka aydınlatma gerektirmez
• Güç tüketimi piksel parlaklığına bağlıdır
• Siyah pikseller neredeyse hiç enerji tüketmez



Avantajlar

• Yüksek kontrast (gerçek siyah)
• Hızlı tepki süresi
• Dinamik içerikler için uygundur



Sınırlamalar

• Parlak veya tam ekran içeriklerde güç tüketimi artar
• Bazı uygulamalarda burn-in riski dikkate alınmalıdır



Tipik uygulamalar

• Koyu arayüz tasarımlı HMI sistemleri
• Ses ekipmanı ekranları
• Koyu arayüzlü endüstriyel kontrol panelleri
• Kompakt bilgi ekranları



MIP Ekranlar (Memory in Pixel Teknolojisi)

Enerji tasarruf mekanizması

• Her piksel kendi verisini sakladığı için sürekli yenileme gerektirmez
• Yansıtmalı / transflektif yapı arka aydınlatma kullanımını azaltır



Avantajlar

• Düşük güç tüketimi (özellikle statik veya kısmi güncellemelerde)
• EPD’ye göre daha hızlı yenileme
• Enerji verimliliği ile yenileme performansı arasında iyi denge



Sınırlamalar

• OLED’e kıyasla daha düşük kontrast
• TFT LCD’ye göre daha sınırlı renk performansı



Tipik uygulamalar

• Taşınabilir ölçüm cihazları
• Giyilebilir cihazlar
• Endüstriyel el terminalleri

MIP ekranlar; ultra düşük güç tüketimi ile orta seviyede yenileme kapasitesi arasında denge sağlayarak, hem görünürlük hem de sınırlı etkileşim gerektiren uygulamalar için uygun bir çözüm sunar.

E-Paper genellikle statik içeriklerde en düşük güç tüketimini sağlasa da, periyodik veya kısmi güncelleme gerektiren uygulamalarda MIP ekranlar daha yüksek genel enerji verimliliği sunabilir.



E-Paper Ekranlar (Bi-Stable Teknolojisi)

Enerji tasarruf mekanizması

• Bi-stable çalışma yapısı sayesinde görüntü sürekli güç olmadan korunabilir
• Enerji tüketimi ağırlıklı olarak görüntü güncelleme sırasında oluşur
• Düşük ışıklı ortamlarda isteğe bağlı ön aydınlatma kullanılabilir, ancak bu ek güç tüketimine neden olur



Avantajlar

• Ultra düşük güç tüketimi
• Güneş ışığında yüksek okunabilirlik
• Statik içerikler için idealdir



Sınırlamalar

• OLED veya TFT’ye göre oldukça yavaş yenileme hızı
• Panel tipine bağlı olarak sınırlı renk performansı
• Hızlı değişen veya yoğun etkileşim gerektiren arayüzler için uygun değildir



Tipik uygulamalar

• Elektronik raf etiketleri (ESL)
• E-kitap okuyucular
• Akıllı perakende ekranları
• Tıbbi ve sağlık cihazları
• Toplu taşıma bilgi ekranları
• Endüstriyel durum ve izleme ekranları



Ekran Teknolojileri Karşılaştırması

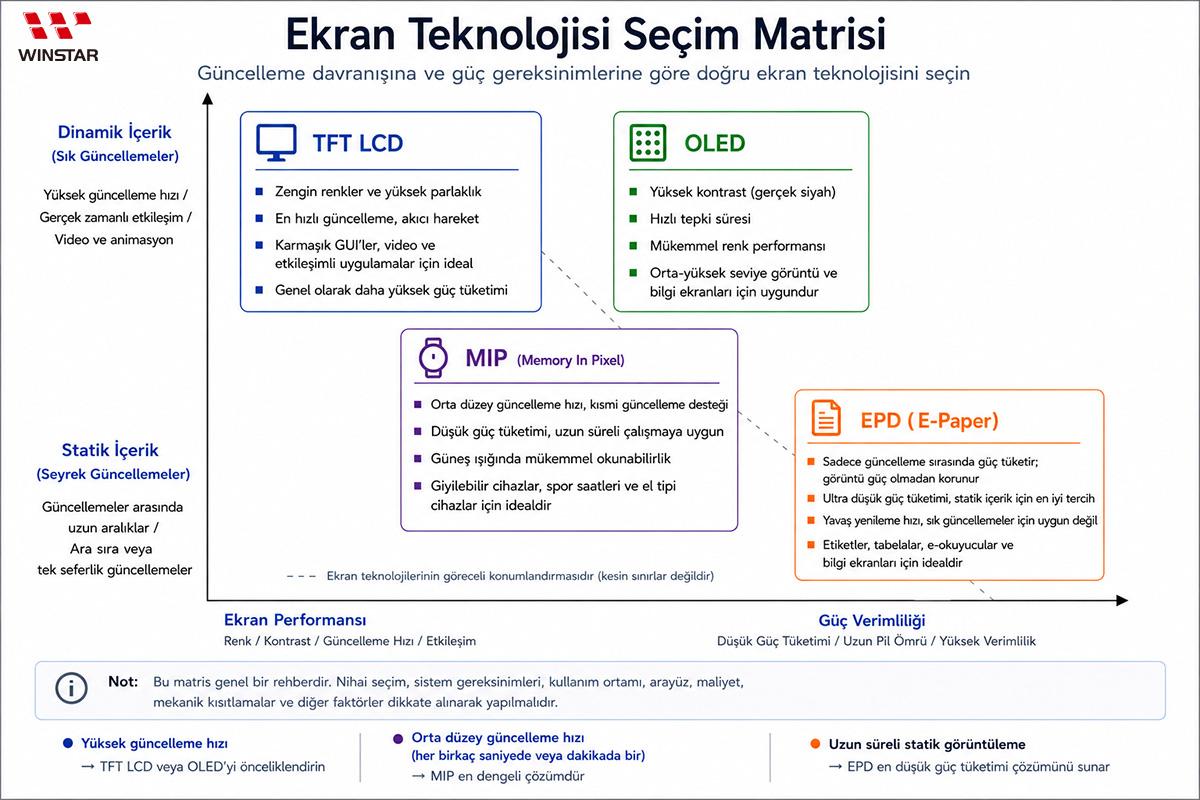

Ekran Teknolojisi Seçim Matrisi

Aşağıdaki matris, farklı ekran teknolojilerinin uygulama gereksinimleriyle nasıl eşleştiğini sadeleştirilmiş şekilde göstermektedir. Ekran seçimi yapılırken yalnızca teknik özelliklere değil; yenileme sıklığı, görsel gereksinimler ve güç tüketimi önceliklerine de dikkat edilmelidir.



Doğru Ekran Teknolojisini Seçmek

Ekran seçimi yalnızca teknik özellik karşılaştırmasına göre değil, sistemin gerçek çalışma yapısına göre değerlendirilmelidir:

• Renkli grafik arayüzler, zengin görseller ve dinamik içerikler için TFT LCD tercih edilir
• Yüksek kontrastlı, hızlı tepki veren kompakt grafik veya bilgi ekranları için OLED tercih edilir
• Ultra statik ve ultra düşük güç tüketimli uygulamalar için EPD tercih edilir
• Enerji verimliliği ile temel yenileme performansı arasında denge gereken uygulamalar için MIP tercih edilir



Doğru Düşük Güç Tüketimli Ekranı Seçmek

En uygun düşük güç tüketimli ekranın seçimi, sistemin gerçek kullanım senaryosuna bağlıdır. Yenileme sıklığı, görüntüleme ortamı, arayüz karmaşıklığı ve güç bütçesi gibi faktörler hangi teknolojinin daha uygun olduğunu doğrudan etkiler.

Hangi ekran teknolojisinin genel olarak “en iyi” olduğunu sormaktan ziyade, hedef uygulamanın çalışma yapısına en uygun teknolojiyi belirlemek daha doğru bir yaklaşımdır.



Sık Sorulan Sorular (SSS)

Q1: E-Paper, MIP’e göre daha mı düşük güç tüketir?

E-Paper, statik içeriklerde genellikle en düşük güç tüketimini sağlar. Ancak periyodik veya kısmi güncelleme gerektiren uygulamalarda MIP ekranlar daha yüksek genel enerji verimliliği sunabilir.

Q2: MIP ekranlar TFT LCD’nin yerini alabilir mi?

MIP ekranlar; video veya karmaşık GUI sistemleri gibi dinamik uygulamalarda TFT LCD’nin yerine geçmek için tasarlanmamıştır. Düşük yenileme hızına ve enerji verimliliğine odaklanan sistemler için daha uygundur.

Q3: OLED her zaman TFT LCD’den daha mı düşük güç tüketir?

Her zaman değil.
OLED güç tüketimi gösterilen içeriğe bağlıdır. Birçok tipik kullanım senaryosunda, aktif aydınlatılan alan küçük olduğunda OLED, TFT LCD’ye göre daha düşük güç tüketebilir. Örneğin aktif alan toplam ekran alanının %20’sinden az olduğunda OLED daha verimli olabilir. Ancak yüksek parlaklıklı veya ağırlıklı olarak beyaz içeriklerde OLED güç tüketimi TFT LCD’den daha yüksek olabilir.

Q4: Dış ortam kullanımı için hangi ekran teknolojisi daha uygundur?

E-Paper (EPD) ve MIP ekranlar güneş ışığı altında daha iyi okunabilirlik sunduğundan outdoor veya yüksek ortam ışığına sahip uygulamalar için uygundur. TFT LCD ve OLED ekranlar ise benzer koşullarda yeterli okunabilirlik sağlamak için daha yüksek parlaklık gerektirebilir.

Q5: E-Paper video veya gerçek zamanlı animasyon gösterebilir mi?

Genellikle hayır. E-Paper ekranların yenileme hızı nispeten düşüktür ve ağırlıklı olarak statik bilgi gösterimi için uygundur. Akıcı animasyonlar veya gerçek zamanlı güncellemeler için TFT LCD, OLED veya MIP daha uygun çözümlerdir.

Q6: MIP ile E-Paper arasındaki fark nedir?

MIP ve E-Paper düşük güç tüketimli ekran teknolojileridir. Ancak MIP daha hızlı görüntü güncellemesi desteklediğinden gerçek zamanlı veri gösterimi için daha uygundur. E-Paper ise uzun süre sabit içerik göstermek için daha avantajlıdır.

Q7: Düşük sıcaklıklarda MIP ve E-Paper nasıl farklı davranır?

E-Paper ekranlar düşük sıcaklıklardan daha fazla etkilenebilir ve soğuk ortamlarda görüntü güncelleme hızları yavaşlayabilir. MIP ekranlar ise genellikle daha geniş çalışma sıcaklığı aralıklarını destekler ve daha stabil yenileme performansı sunar. Bu nedenle düşük güç tüketimi ve gerçek zamanlı veri gösterimi gerektiren endüstriyel ve outdoor uygulamalar için uygundur.

Q8: E-Paper ekranlar gece kullanımında ışık kaynağı gerektirir mi?

Evet. E-Paper kendinden ışıklı bir teknoloji değildir ve görüntü oluşturmak için ortam ışığının yansımasına ihtiyaç duyar. Düşük ışıklı veya gece kullanım senaryolarında okunabilirlik için genellikle ön aydınlatma modülü gerekir.
