In molti sistemi embedded, i display TFT LCD vengono spesso utilizzati come riferimento grazie alla loro versatilità e alla capacità di visualizzazione full-color. Tuttavia, la necessità di refresh continuo e retroilluminazione può comportare consumi energetici più elevati, spingendo i progettisti a valutare tecnologie display a basso consumo.

Nei moderni sistemi elettronici, l’efficienza energetica è diventata un fattore progettuale sempre più importante. La scelta del display non dipende quindi solo dalle prestazioni visive. Tecnologie come OLED, E-paper (EPD) e MIP (Memory in Pixel) adottano approcci differenti per ridurre il consumo energetico.

Questo articolo fornisce una panoramica tecnica di queste tecnologie display, analizzando il comportamento dei consumi, i meccanismi di risparmio energetico e le applicazioni per cui risultano più adatte.

Come funziona il consumo energetico dei display

Il consumo energetico di un display dipende principalmente da due fattori:

• Retroilluminazione o sorgente emissiva
• Metodo di refresh e pilotaggio dell’immagine



Le diverse tecnologie riducono il consumo energetico ottimizzando uno o entrambi questi elementi.

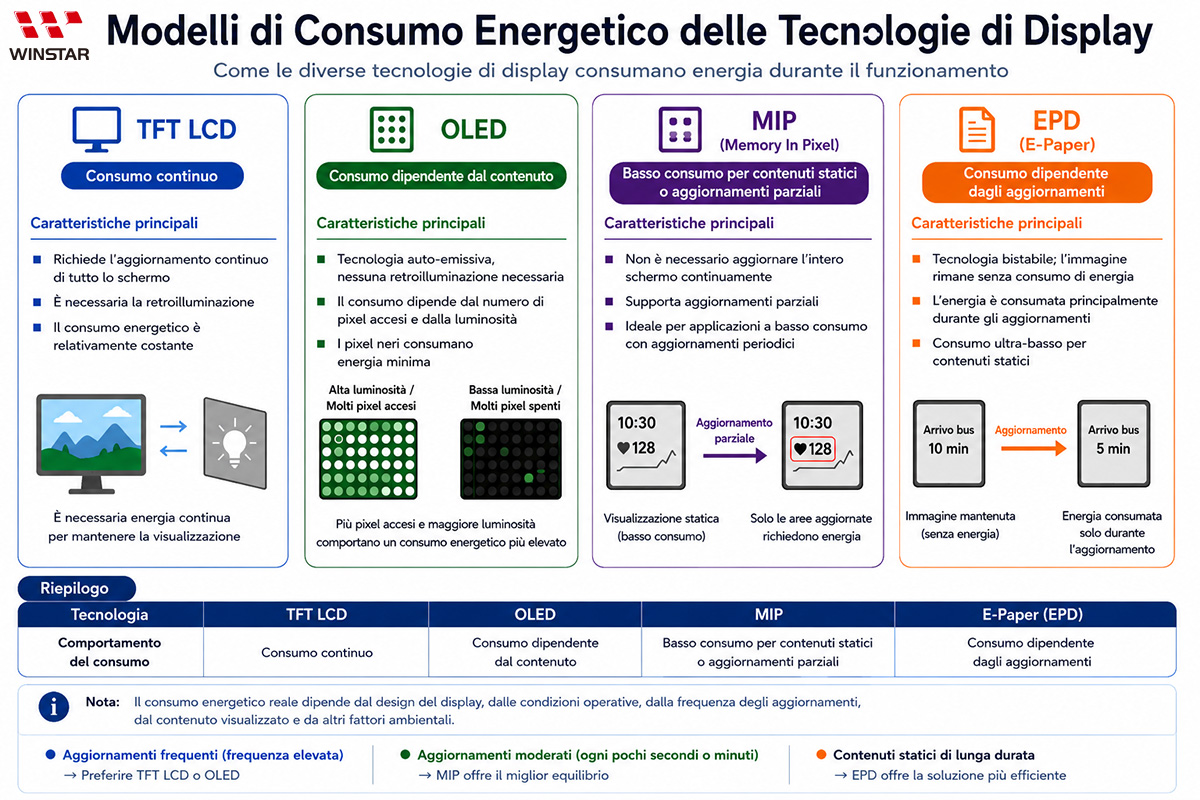

Il diagramma seguente mostra un confronto semplificato del comportamento energetico dei display TFT LCD, OLED, E-Paper ed MIP durante il funzionamento.



TFT LCD come riferimento

I TFT LCD sono ampiamente utilizzati nei sistemi embedded e industriali grazie al supporto per contenuti dinamici e alla visualizzazione full-color. Tuttavia, il loro modello di consumo energetico è significativamente diverso rispetto alle tecnologie display a basso consumo.

Caratteristiche energetiche dei TFT LCD

• Richiedono refresh continuo indipendentemente dal contenuto visualizzato
• La retroilluminazione rimane sempre attiva durante il funzionamento
• Il consumo energetico è relativamente costante



Nei sistemi con budget energetici limitati o con contenuti prevalentemente statici, questo modello di funzionamento potrebbe non essere ideale. In particolare, anche quando il contenuto cambia raramente, il sistema continua a consumare energia per il refresh del display e la retroilluminazione.



Display OLED (tecnologia auto-emissiva)

Meccanismo di risparmio energetico

• Non richiedono retroilluminazione
• Il consumo dipende dalla luminosità dei pixel
• I pixel neri consumano energia quasi nulla



Vantaggi

• Contrasto elevato (nero reale)
• Tempi di risposta rapidi
• Adatti ai contenuti dinamici



Limitazioni

• Il consumo aumenta con contenuti molto luminosi o schermate prevalentemente bianche
• Possibili considerazioni sulla durata operativa (rischio burn-in in alcuni casi)



Applicazioni tipiche

• Interfacce HMI con UI scura
• Display per apparecchiature audio
• Pannelli di controllo industriali con UI scura
• Display informativi compatti



Display MIP (tecnologia Memory in Pixel)

Meccanismo di risparmio energetico

• Ogni pixel memorizza i propri dati, eliminando la necessità di refresh continuo
• La struttura riflettiva / transflettiva riduce l’utilizzo della retroilluminazione



Vantaggi

• Basso consumo energetico (soprattutto con immagini statiche o aggiornamenti parziali)
• Aggiornamento più rapido rispetto agli EPD
• Buon equilibrio tra efficienza energetica e interattività



Limitazioni

• Contrasto inferiore rispetto agli OLED
• Prestazioni cromatiche più limitate rispetto ai TFT LCD



Applicazioni tipiche

• Strumenti portatili
• Dispositivi wearable
• Sistemi industriali handheld

I display MIP offrono un equilibrio tra consumi ultra-ridotti e capacità di aggiornamento moderate, risultando adatti ad applicazioni che richiedono sia buona visibilità sia un livello base di interazione.

Sebbene gli E-Paper offrano generalmente il consumo energetico più basso per contenuti statici, i display MIP possono garantire una migliore efficienza complessiva nelle applicazioni che richiedono aggiornamenti periodici o refresh parziali.



Display E-Paper (tecnologia bi-stabile)

Meccanismo di risparmio energetico

• La tecnologia bi-stabile consente di mantenere l’immagine visualizzata senza alimentazione continua
• L’energia viene consumata principalmente durante l’aggiornamento dell’immagine
• È possibile aggiungere una front light per ambienti poco illuminati, con conseguente aumento del consumo energetico



Vantaggi

• Consumo energetico ultra-ridotto
• Eccellente leggibilità alla luce solare
• Ideali per contenuti statici



Limitazioni

• Refresh molto più lento rispetto a OLED o TFT
• Prestazioni cromatiche limitate a seconda del tipo di pannello
• Non adatti a interfacce altamente dinamiche o interattive



Applicazioni tipiche

• Electronic Shelf Labels (ESL)
• E-reader
• Display retail intelligenti
• Dispositivi medicali e healthcare
• Display informativi per il trasporto pubblico
• Display industriali per monitoraggio e stato sistema

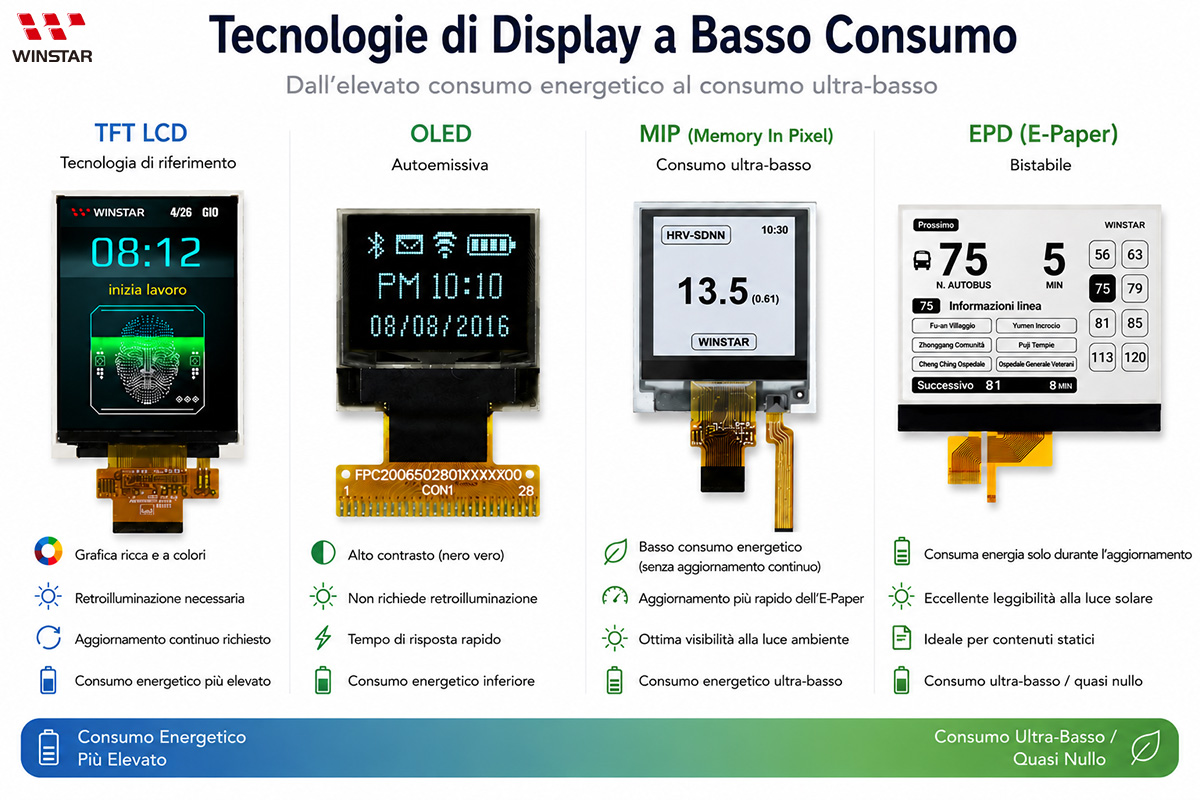

Confronto rapido tra le tecnologie display

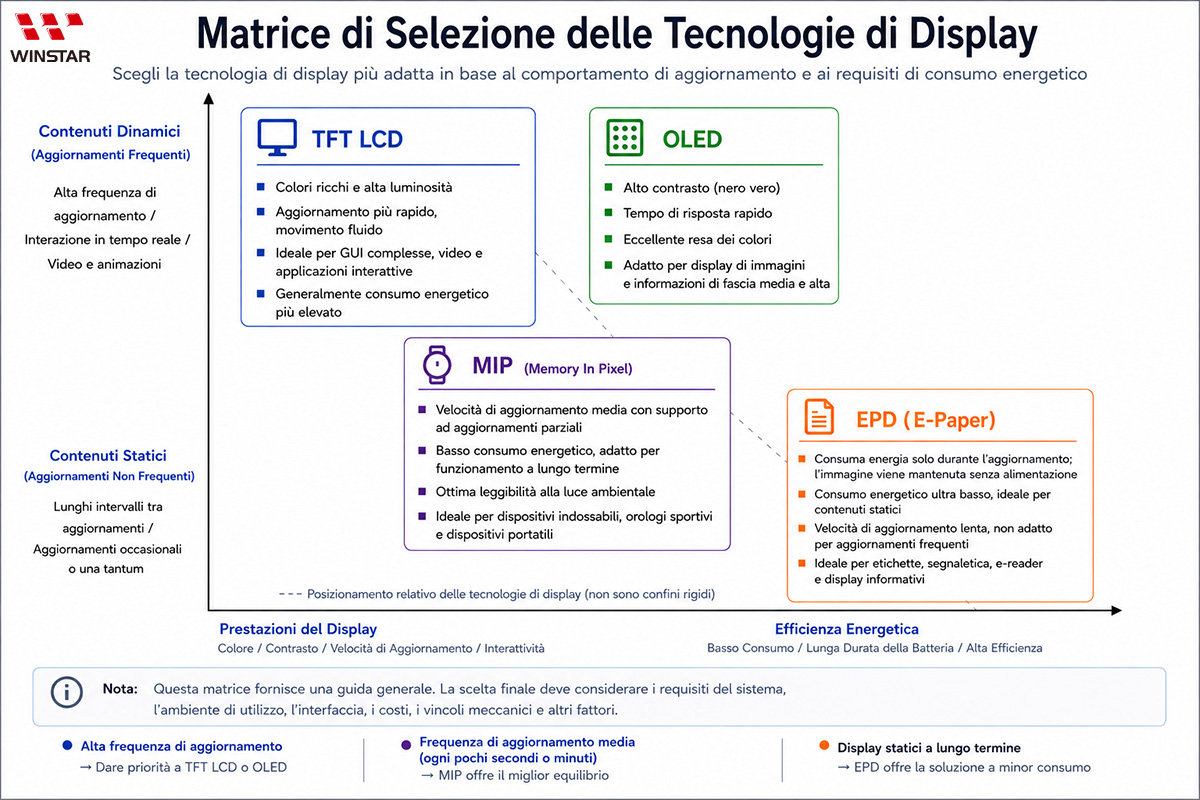

Matrice di selezione delle tecnologie display

La matrice seguente offre una panoramica semplificata di come le diverse tecnologie display si adattino ai vari requisiti applicativi. Oltre alle semplici specifiche tecniche, è importante considerare frequenza di aggiornamento, requisiti visivi e priorità di consumo energetico nella scelta del display.



Come scegliere la tecnologia display più adatta

La scelta del display non dovrebbe basarsi esclusivamente sul confronto delle specifiche tecniche, ma anche sul comportamento reale del sistema:

• Scegliere TFT LCD per interfacce grafiche a colori, contenuti dinamici e immagini ricche di dettagli
• Scegliere OLED per display compatti con elevato contrasto e tempi di risposta rapidi
• Scegliere EPD per applicazioni ultra-statiche e a bassissimo consumo energetico
• Scegliere MIP per un equilibrio tra efficienza energetica e capacità di aggiornamento



Come selezionare il display a basso consumo più adatto

La scelta del display a basso consumo dipende dalle modalità di utilizzo effettive del sistema. Frequenza di aggiornamento, ambiente operativo, complessità dell’interfaccia e limiti di consumo energetico sono tutti fattori che influenzano la scelta della tecnologia più adatta.

Più che chiedersi quale tecnologia sia la migliore in assoluto, è più utile individuare quella che meglio si adatta al comportamento operativo dell’applicazione finale.



Domande frequenti (FAQ)

Q1: Gli E-Paper consumano meno dei display MIP?

In genere, gli E-Paper offrono il consumo energetico più basso per contenuti statici. Tuttavia, nelle applicazioni che richiedono aggiornamenti periodici o refresh parziali, i display MIP possono garantire una migliore efficienza energetica complessiva.

Q2: I display MIP possono sostituire i TFT LCD?

I display MIP non sono progettati per sostituire i TFT LCD in applicazioni dinamiche come video o sistemi GUI complessi. Sono più adatti a sistemi con bassi refresh rate e requisiti di ridotto consumo energetico.

Q3: Gli OLED consumano sempre meno dei TFT?

Non necessariamente.
Il consumo energetico degli OLED dipende dal contenuto visualizzato. In molti scenari d’uso tipici, quando l’area illuminata è relativamente ridotta, gli OLED possono risultare più efficienti dei TFT LCD. Ad esempio, quando l’area attiva è inferiore al 20% della superficie totale del display, il consumo degli OLED può essere inferiore. Tuttavia, con schermate molto luminose o prevalentemente bianche, il consumo energetico degli OLED può superare quello dei TFT LCD.

Q4: Quale tecnologia display è più adatta per l’uso outdoor?

Gli E-Paper (EPD) e i display MIP offrono generalmente una migliore leggibilità sotto la luce solare, risultando adatti ad applicazioni outdoor o in ambienti ad alta luminosità. TFT LCD e OLED possono invece richiedere livelli di luminosità più elevati per mantenere una buona leggibilità.

Q5: Gli E-Paper possono visualizzare video o animazioni in tempo reale?

Generalmente no. Gli E-Paper hanno una velocità di refresh relativamente lenta e sono principalmente adatti alla visualizzazione di informazioni statiche. Per animazioni fluide o aggiornamenti in tempo reale, TFT LCD, OLED o MIP rappresentano soluzioni più adatte.

Q6: Qual è la differenza tra MIP ed E-Paper?

MIP ed E-Paper sono entrambe tecnologie display a basso consumo energetico, ma i display MIP supportano aggiornamenti più rapidi e risultano più adatti alla visualizzazione di dati in tempo reale. Gli E-Paper sono invece più indicati per contenuti statici mantenuti a lungo.

Q7: Quali differenze ci sono tra MIP ed E-Paper alle basse temperature?

Gli E-Paper sono più sensibili alle basse temperature e, in ambienti freddi, possono mostrare refresh più lenti. I display MIP supportano generalmente range di temperatura operativa più ampi e mantengono prestazioni di aggiornamento più stabili, risultando adatti ad applicazioni industriali o outdoor che richiedono sia basso consumo energetico sia visualizzazione dati in tempo reale.

Q8: Gli E-Paper necessitano di una sorgente luminosa durante la notte?

Sì. Gli E-Paper non sono display auto-emissivi e si basano principalmente sulla luce ambientale riflessa per visualizzare le informazioni. In ambienti poco illuminati o durante l’utilizzo notturno, può essere necessario utilizzare una front light per garantire una corretta leggibilità.
