In vielen Embedded-Systemen dienen TFT-LCDs aufgrund ihrer Vielseitigkeit und Full-Color-Darstellung häufig als Referenztechnologie. Der kontinuierliche Bildaufbau und die notwendige Hintergrundbeleuchtung führen jedoch zu einem vergleichsweise höheren Energieverbrauch, weshalb Entwickler zunehmend alternative Displaytechnologien mit geringem Stromverbrauch evaluieren.

Da Energieeffizienz in modernen elektronischen Systemen eine immer wichtigere Rolle spielt, basiert die Auswahl eines Displays heute nicht mehr ausschließlich auf der visuellen Darstellung. Technologien wie OLED, E-Paper (EPD) und MIP (Memory in Pixel) verfolgen unterschiedliche Ansätze zur Reduzierung des Energieverbrauchs.

Dieser Artikel gibt einen strukturierten Überblick über diese Displaytechnologien und erläutert, wie Energie verbraucht wird, wodurch Einsparpotenziale entstehen und für welche Anwendungen sich die jeweiligen Technologien besonders eignen.

Wie der Energieverbrauch von Displays entsteht

Der Energieverbrauch eines Displays wird typischerweise von zwei Hauptfaktoren bestimmt:

• Hintergrundbeleuchtung bzw. Lichtquelle
• Bildaufbau und Ansteuerungsverfahren



Die verschiedenen Displaytechnologien reduzieren den Energieverbrauch durch die Optimierung eines oder beider dieser Faktoren.

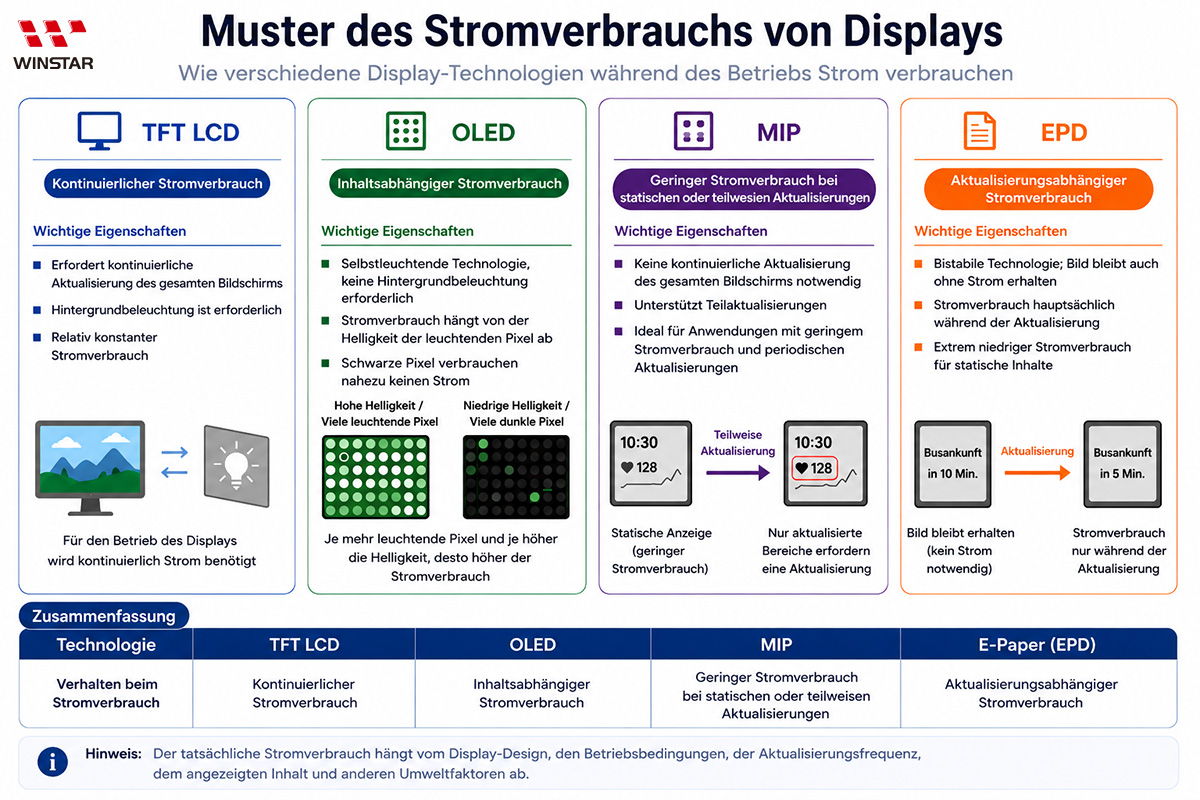

Die folgende Grafik zeigt einen vereinfachten Vergleich des Energieverbrauchs von TFT LCD-, OLED-, E-Paper- und MIP-Displays im Betrieb.



TFT LCD als Referenztechnologie

TFT-LCDs werden aufgrund ihrer Full-Color-Darstellung und der Unterstützung dynamischer Inhalte häufig in Embedded- und Industrieanwendungen eingesetzt. Ihr Energieverbrauchsmodell unterscheidet sich jedoch deutlich von dem energieeffizienter Displaytechnologien.

Energiecharakteristik von TFT LCD

• Kontinuierlicher Bildaufbau unabhängig vom dargestellten Inhalt erforderlich
• Hintergrundbeleuchtung bleibt während des Betriebs permanent aktiv
• Relativ konstanter Energieverbrauch



Für Systeme mit begrenztem Energiebudget oder überwiegend statischen Inhalten ist dieses Betriebsmodell nicht immer optimal. Dies gilt insbesondere für Anwendungen, bei denen sich die Anzeige nur selten ändert, aber dennoch kontinuierlich Energie für Bildaufbau und Hintergrundbeleuchtung benötigt wird.



OLED-Displays (selbstleuchtende Technologie)

Mechanismus zur Energieeinsparung

• Keine Hintergrundbeleuchtung erforderlich
• Energieverbrauch abhängig von der Pixelhelligkeit
• Schwarze Pixel verbrauchen nahezu keine Energie



Vorteile

• Hoher Kontrast (echtes Schwarz)
• Schnelle Reaktionszeit
• Geeignet für dynamische Inhalte



Einschränkungen

• Höherer Energieverbrauch bei hellen oder vollflächigen Inhalten
• Je nach Anwendung mögliche Alterungs- bzw. Burn-in-Effekte



Typische Anwendungen

• HMI-Oberflächen mit dunklem UI-Design
• Anzeigen für Audiogeräte
• Industrie-Bedienpanels mit Dark-UI-Konzept
• Kompakte Informationsanzeigen



MIP-Displays (Memory-in-Pixel-Technologie)

Mechanismus zur Energieeinsparung

• Jedes Pixel speichert eigene Bilddaten, wodurch kein kontinuierlicher Bildaufbau erforderlich ist
• Reflektive bzw. transflektive Bauweise reduziert den Einsatz der Hintergrundbeleuchtung



Vorteile

• Geringer Energieverbrauch, insbesondere bei statischen oder partiellen Bildaktualisierungen
• Schnellere Aktualisierung als EPD
• Gute Balance zwischen Energieeffizienz und Aktualisierungsfähigkeit



Einschränkungen

• Geringerer Kontrast im Vergleich zu OLED
• Eingeschränktere Farbdarstellung als TFT LCD



Typische Anwendungen

• Portable Messgeräte
• Wearables
• Industrielle Handheld-Systeme

MIP-Displays bieten einen guten Kompromiss zwischen extrem niedrigem Energieverbrauch und moderater Aktualisierungsrate und eignen sich daher für Anwendungen, bei denen sowohl gute Ablesbarkeit als auch eine gewisse Interaktivität erforderlich sind.

Während E-Paper bei statischen Inhalten typischerweise den geringsten Energieverbrauch bietet, können MIP-Displays bei periodischen oder partiellen Bildaktualisierungen eine höhere Gesamteffizienz erreichen.



E-Paper-Displays (bistabile Technologie)

Mechanismus zur Energieeinsparung

• Die bistabile Technologie ermöglicht das Halten des Bildinhalts ohne permanente Stromversorgung
• Energie wird hauptsächlich während der Bildaktualisierung verbraucht
• Optional kann für Anwendungen bei geringer Umgebungshelligkeit eine Frontbeleuchtung integriert werden, was zusätzlichen Energieverbrauch verursacht



Vorteile

• Extrem geringer Energieverbrauch
• Sehr gute Ablesbarkeit bei Sonnenlicht
• Ideal für statische Inhalte



Einschränkungen

• Sehr langsame Aktualisierungsrate im Vergleich zu OLED oder TFT
• Je nach Paneltyp eingeschränkte Farbdarstellung
• Nicht geeignet für stark dynamische oder interaktive Benutzeroberflächen



Typische Anwendungen

• Elektronische Regaletiketten (ESL)
• E-Reader
• Smart-Retail-Displays
• Medizin- und Healthcare-Geräte
• Informationsanzeigen im öffentlichen Verkehr
• Industrielle Status- und Monitoring-Anzeigen

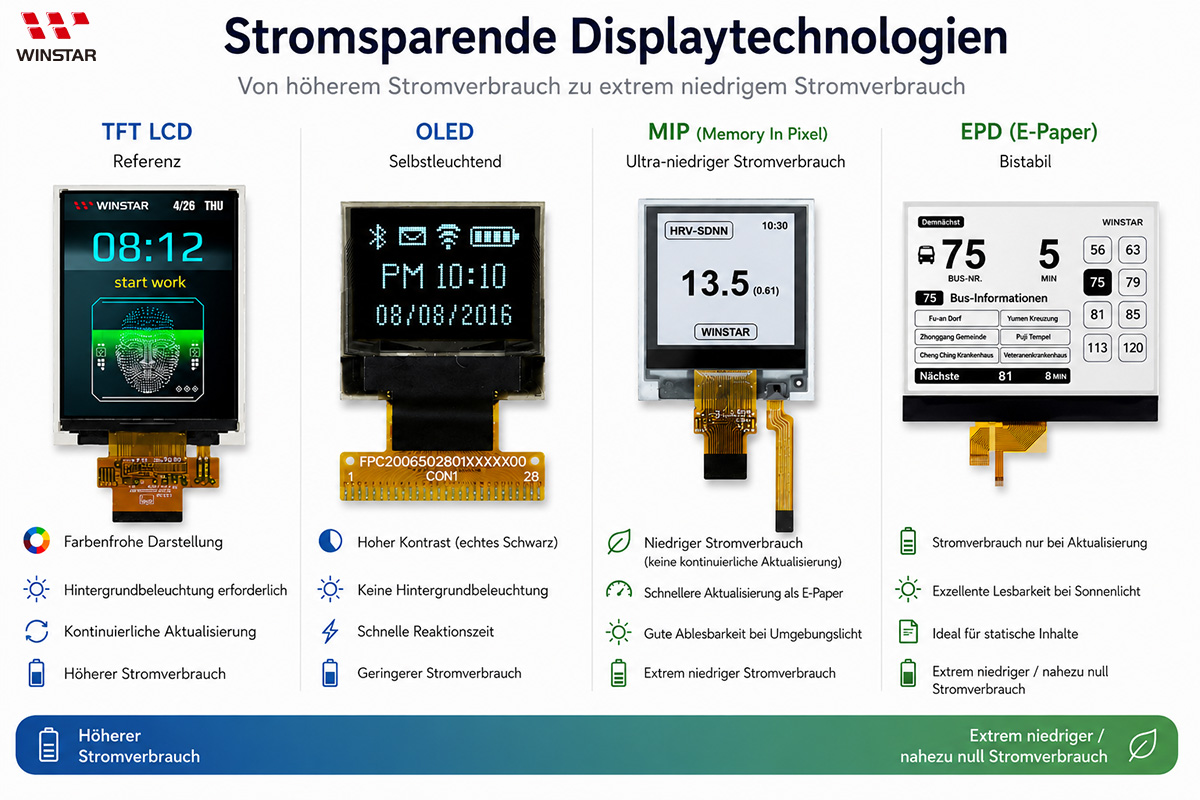

Displaytechnologien im Vergleich

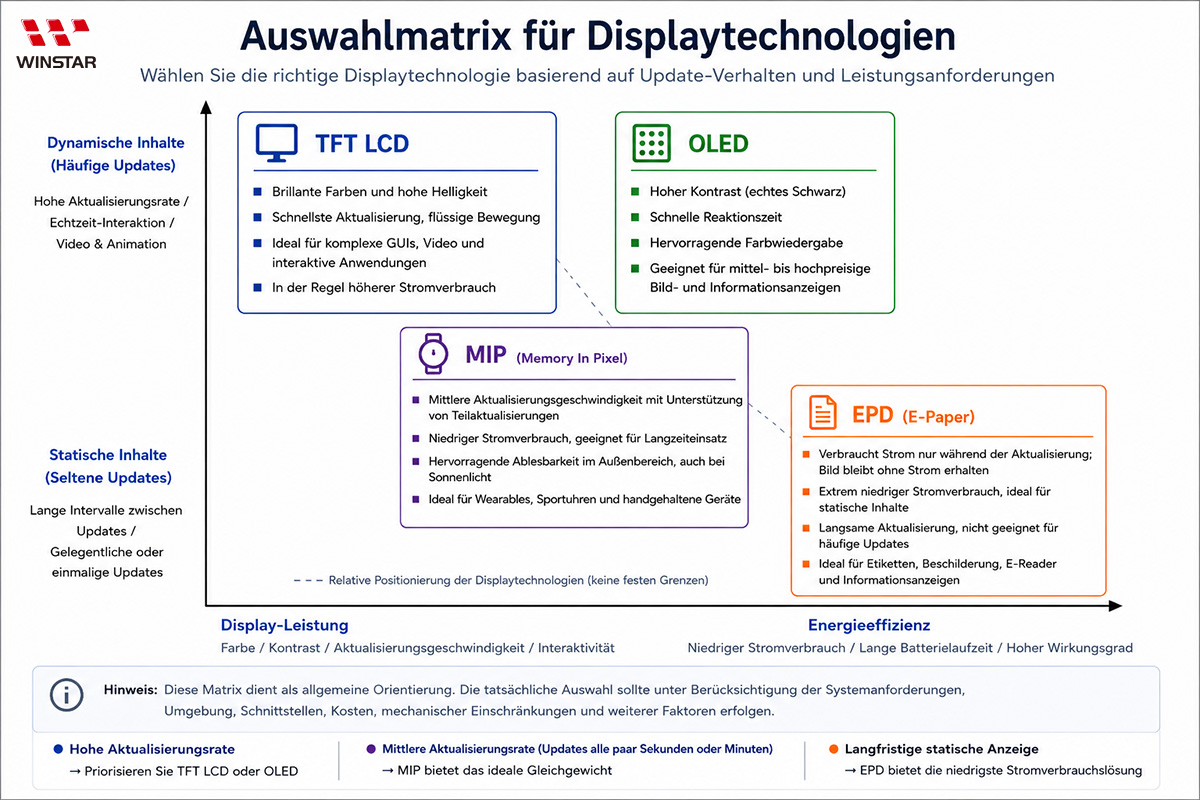

Auswahlmatrix für Displaytechnologien

Die folgende Matrix zeigt vereinfacht, wie verschiedene Displaytechnologien zu unterschiedlichen Anforderungsprofilen passen. Bei der Auswahl eines Displays sollten Entwickler nicht nur technische Spezifikationen berücksichtigen, sondern auch Aktualisierungsrate, Darstellungsanforderungen und Energieverbrauch.



Die passende Displaytechnologie auswählen

Die Auswahl eines Displays sollte sich nicht ausschließlich an technischen Daten orientieren, sondern auch am tatsächlichen Betriebsverhalten des Systems:

• TFT LCD für farbige grafische Benutzeroberflächen, detailreiche Darstellungen und dynamische Inhalte
• OLED für kompakte Grafik- oder Informationsanzeigen mit hohem Kontrast und schneller Reaktionszeit
• EPD für Anwendungen mit extrem statischen Inhalten und minimalem Energieverbrauch
• MIP für Anwendungen mit ausgewogener Balance zwischen Energieeffizienz und grundlegender Bildaktualisierung



Auswahl eines energieeffizienten Displays

Die Wahl des passenden energieeffizienten Displays hängt stark vom tatsächlichen Einsatzszenario ab. Faktoren wie Aktualisierungsfrequenz, Umgebungsbedingungen, Komplexität der Benutzeroberfläche und verfügbares Energiebudget beeinflussen die optimale Technologieauswahl.

Entscheidend ist weniger, welche Technologie allgemein die beste ist, sondern welche am besten zum Betriebsverhalten der jeweiligen Anwendung passt.



Häufig gestellte Fragen (FAQ)

Q1: Ist E-Paper energieeffizienter als MIP?

Für statische Inhalte bietet E-Paper typischerweise den geringsten Energieverbrauch. Bei Anwendungen mit periodischen oder partiellen Bildaktualisierungen können MIP-Displays jedoch eine höhere Gesamteffizienz erreichen.

Q2: Können MIP-Displays TFT LCD ersetzen?

MIP-Displays sind nicht dafür ausgelegt, TFT-LCDs in dynamischen Anwendungen wie Videoanzeigen oder komplexen GUI-Systemen zu ersetzen. Sie eignen sich besser für Systeme mit niedriger Aktualisierungsrate und hohem Fokus auf Energieeffizienz.

Q3: Verbrauchen OLED-Displays immer weniger Energie als TFT LCD?

Nicht unbedingt.
Der Energieverbrauch von OLED-Displays hängt vom dargestellten Inhalt ab. In vielen typischen Anwendungen mit relativ kleiner aktiver Anzeigefläche können OLED-Displays energieeffizienter sein als TFT LCD. Liegt die aktive Fläche beispielsweise unter 20 % der gesamten Displayfläche, kann der Energieverbrauch geringer ausfallen. Bei sehr hellen oder überwiegend weißen Inhalten kann der Energieverbrauch von OLED jedoch höher sein als bei TFT LCD.

Q4: Welche Displaytechnologie eignet sich am besten für den Außeneinsatz?

E-Paper- (EPD) und MIP-Displays bieten in der Regel eine bessere Ablesbarkeit bei Sonnenlicht und eignen sich daher besonders für Outdoor-Anwendungen oder Umgebungen mit hoher Umgebungshelligkeit. TFT LCD und OLED benötigen unter solchen Bedingungen häufig höhere Helligkeitswerte, um eine gute Lesbarkeit sicherzustellen.

Q5: Können E-Paper-Displays Videos oder Echtzeitanimationen darstellen?

In der Regel nicht. E-Paper verfügt über eine vergleichsweise niedrige Aktualisierungsrate und eignet sich hauptsächlich für statische Informationsanzeigen. Für flüssige Animationen oder Echtzeitdarstellungen sind TFT LCD, OLED oder MIP besser geeignet.

Q6: Was ist der Unterschied zwischen MIP und E-Paper?

Sowohl MIP als auch E-Paper sind energieeffiziente Displaytechnologien. MIP unterstützt jedoch schnellere Bildaktualisierungen und eignet sich daher besser für Echtzeitdatenanzeigen. E-Paper ist hingegen besser für langfristig statische Inhalte geeignet.

Q7: Wie unterscheiden sich MIP und E-Paper bei niedrigen Temperaturen?

E-Paper-Displays reagieren empfindlicher auf niedrige Temperaturen, wodurch sich die Bildaktualisierung in kalten Umgebungen verlangsamen kann. MIP-Displays unterstützen typischerweise einen breiteren Betriebstemperaturbereich und bieten stabilere Aktualisierungseigenschaften. Dadurch eignen sie sich gut für Industrie- und Outdoor-Anwendungen mit Anforderungen an geringe Leistungsaufnahme und Echtzeitdatenanzeige.

Q8: Benötigen E-Paper-Displays nachts eine Lichtquelle?

Ja. E-Paper-Displays sind nicht selbstleuchtend und nutzen hauptsächlich reflektiertes Umgebungslicht zur Darstellung von Inhalten. Bei schlechten Lichtverhältnissen oder nachts wird häufig eine Frontbeleuchtung benötigt, um eine gute Ablesbarkeit sicherzustellen.
