Dans de nombreux systèmes embarqués, les écrans TFT LCD servent souvent de référence grâce à leur polyvalence et à leur capacité d’affichage en couleur. Cependant, leur fonctionnement basé sur un rafraîchissement continu et un rétroéclairage permanent entraîne généralement une consommation énergétique plus élevée, ce qui pousse les concepteurs à envisager des technologies d’affichage basse consommation alternatives.

Avec l’importance croissante de l’efficacité énergétique dans les systèmes électroniques modernes, le choix d’un écran ne repose plus uniquement sur les performances visuelles. Des technologies telles que l’OLED, le papier électronique (EPD) ou le MIP (Memory in Pixel) proposent chacune des approches différentes pour réduire la consommation d’énergie.

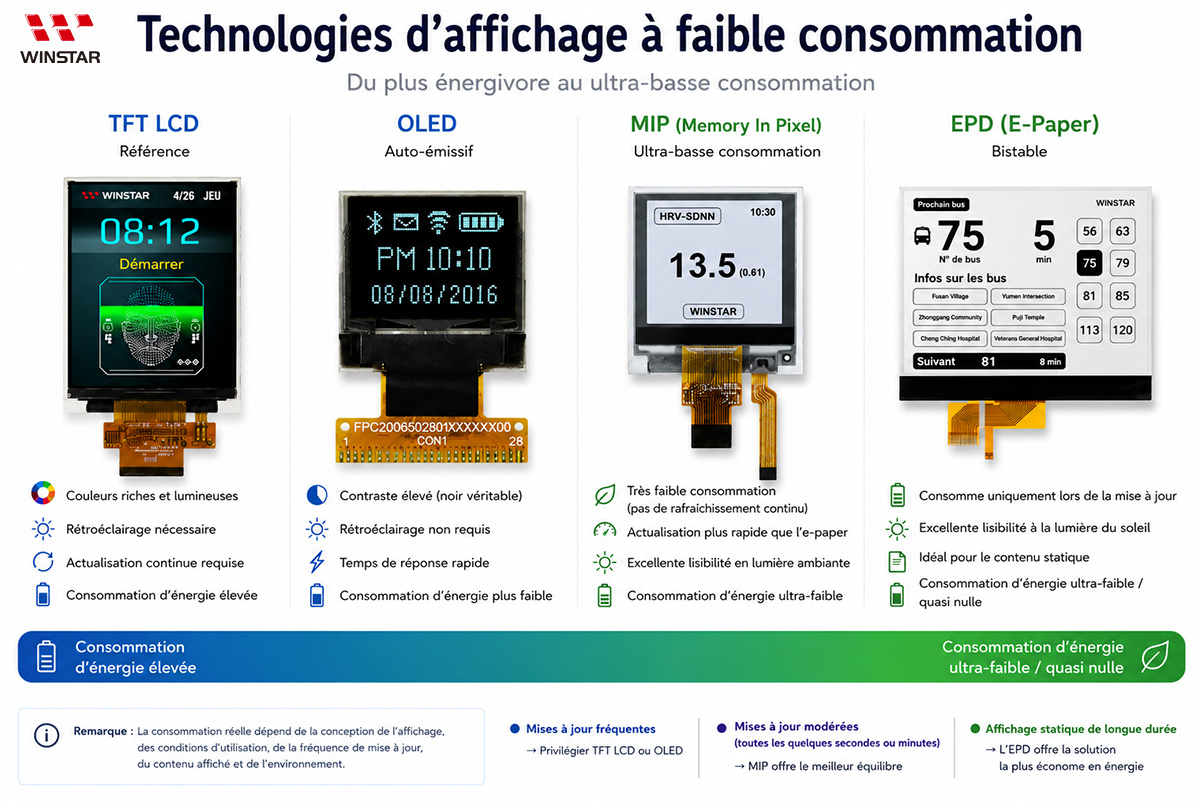

Cet article présente une vue d’ensemble structurée de ces technologies d’affichage, en expliquant les mécanismes de consommation électrique, les principes d’économie d’énergie et les applications auxquelles elles sont le mieux adaptées.

Comprendre la consommation énergétique des écrans

La consommation énergétique d’un écran provient généralement de deux éléments principaux :

• Le rétroéclairage ou la source d’émission lumineuse
• Le mode de rafraîchissement et de pilotage de l’image



Les différentes technologies réduisent la consommation énergétique en optimisant l’un ou les deux de ces paramètres.

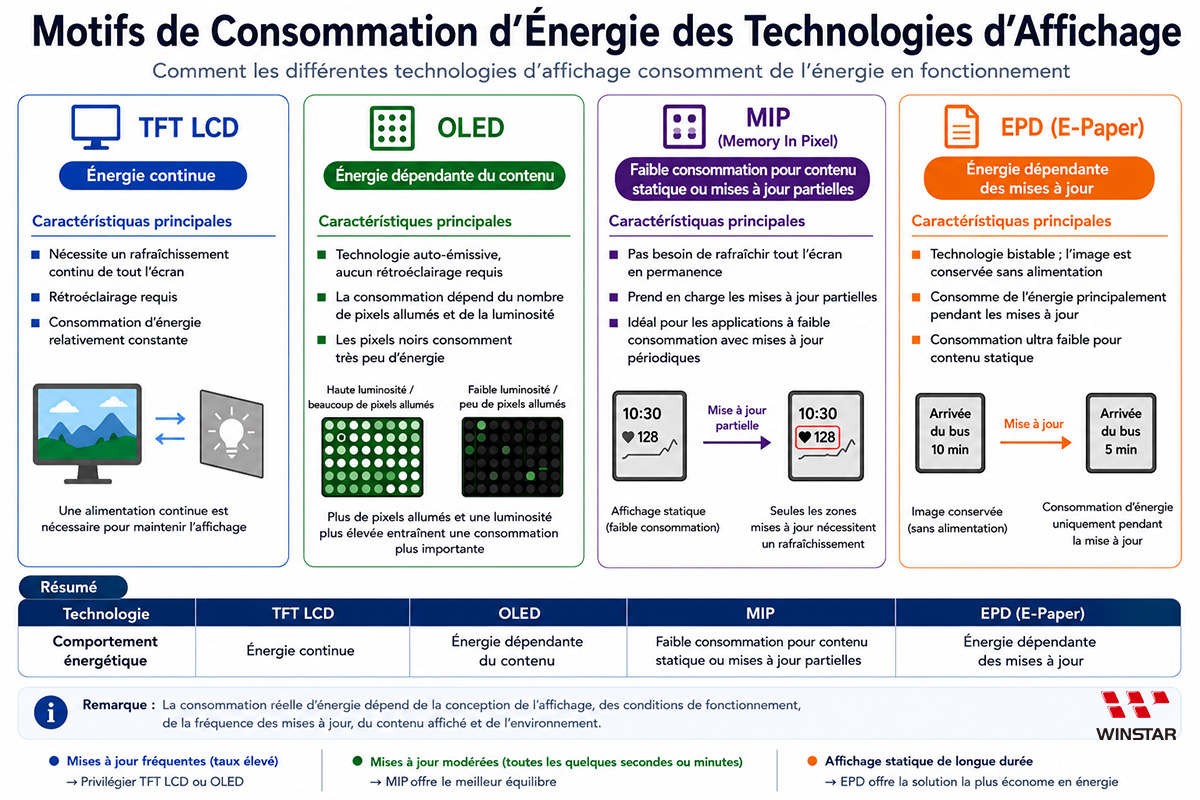

Le schéma ci-dessous présente une comparaison simplifiée du comportement énergétique des écrans TFT LCD, OLED, E-Paper et MIP pendant leur fonctionnement.



TFT LCD comme technologie de référence

Les écrans TFT LCD sont largement utilisés dans les systèmes embarqués et industriels grâce à leur affichage couleur et à leur capacité à gérer des contenus dynamiques. Leur mode de consommation énergétique diffère toutefois fortement de celui des technologies d’affichage basse consommation.

Caractéristiques énergétiques des TFT LCD

• Rafraîchissement continu nécessaire, quel que soit le contenu affiché
• Rétroéclairage actif en permanence pendant le fonctionnement
• Consommation énergétique relativement constante



Pour les systèmes disposant d’un budget énergétique limité ou affichant principalement des contenus statiques, ce mode de fonctionnement n’est pas toujours idéal. Cela est particulièrement vrai lorsque l’affichage change rarement, mais que l’écran continue malgré tout à consommer de l’énergie pour le rafraîchissement et le rétroéclairage.



Écrans OLED (technologie auto-émissive)

Mécanisme de réduction de la consommation

• Aucun rétroéclairage nécessaire
• La consommation dépend de la luminosité des pixels
• Les pixels noirs consomment quasiment aucune énergie



Avantages

• Contraste élevé (noir profond)
• Temps de réponse rapide
• Adaptés aux contenus dynamiques



Limites

• Consommation plus élevée avec des contenus lumineux ou des écrans majoritairement blancs
• Risques de marquage (burn-in) selon l’application



Applications typiques

• Interfaces HMI avec interface sombre
• Afficheurs pour équipements audio
• Panneaux de contrôle industriels avec interface sombre
• Afficheurs d’information compacts



Écrans MIP (technologie Memory in Pixel)

Mécanisme de réduction de la consommation

• Chaque pixel conserve ses propres données, ce qui évite un rafraîchissement continu
• La structure réfléchissante ou transflective réduit l’utilisation du rétroéclairage



Avantages

• Faible consommation énergétique, notamment avec des images statiques ou des mises à jour partielles
• Rafraîchissement plus rapide que les EPD
• Bon équilibre entre efficacité énergétique et capacité de mise à jour



Limites

• Contraste inférieur à celui des OLED
• Rendu des couleurs plus limité qu’un TFT LCD



Applications typiques

• Instruments portables
• Objets connectés portables
• Terminaux industriels portatifs

Les écrans MIP offrent un bon compromis entre très faible consommation énergétique et capacité de rafraîchissement modérée, ce qui les rend adaptés aux applications nécessitant à la fois une bonne lisibilité et un certain niveau d’interactivité.

Bien que les écrans E-Paper offrent généralement la consommation énergétique la plus faible pour les contenus statiques, les écrans MIP peuvent présenter une meilleure efficacité énergétique globale dans les applications nécessitant des mises à jour périodiques ou partielles.



Écrans E-Paper (technologie bistable)

Mécanisme de réduction de la consommation

• Le fonctionnement bistable permet de conserver l’image affichée sans alimentation continue
• L’énergie est principalement consommée lors des cycles de mise à jour de l’image
• Un éclairage frontal peut être ajouté pour une utilisation en faible luminosité, au prix d’une consommation supplémentaire



Avantages

• Consommation énergétique extrêmement faible
• Excellente lisibilité en plein soleil
• Idéals pour les contenus statiques



Limites

• Temps de rafraîchissement très lent par rapport aux OLED ou TFT
• Rendu des couleurs limité selon le type de dalle
• Peu adaptés aux interfaces très dynamiques ou fortement interactives



Applications typiques

• Étiquettes électroniques de rayon (ESL)
• Liseuses électroniques
• Afficheurs pour le smart retail
• Équipements médicaux et de santé
• Afficheurs d’information pour les transports publics
• Afficheurs industriels de supervision et d’état système



Comparaison des technologies d’affichage

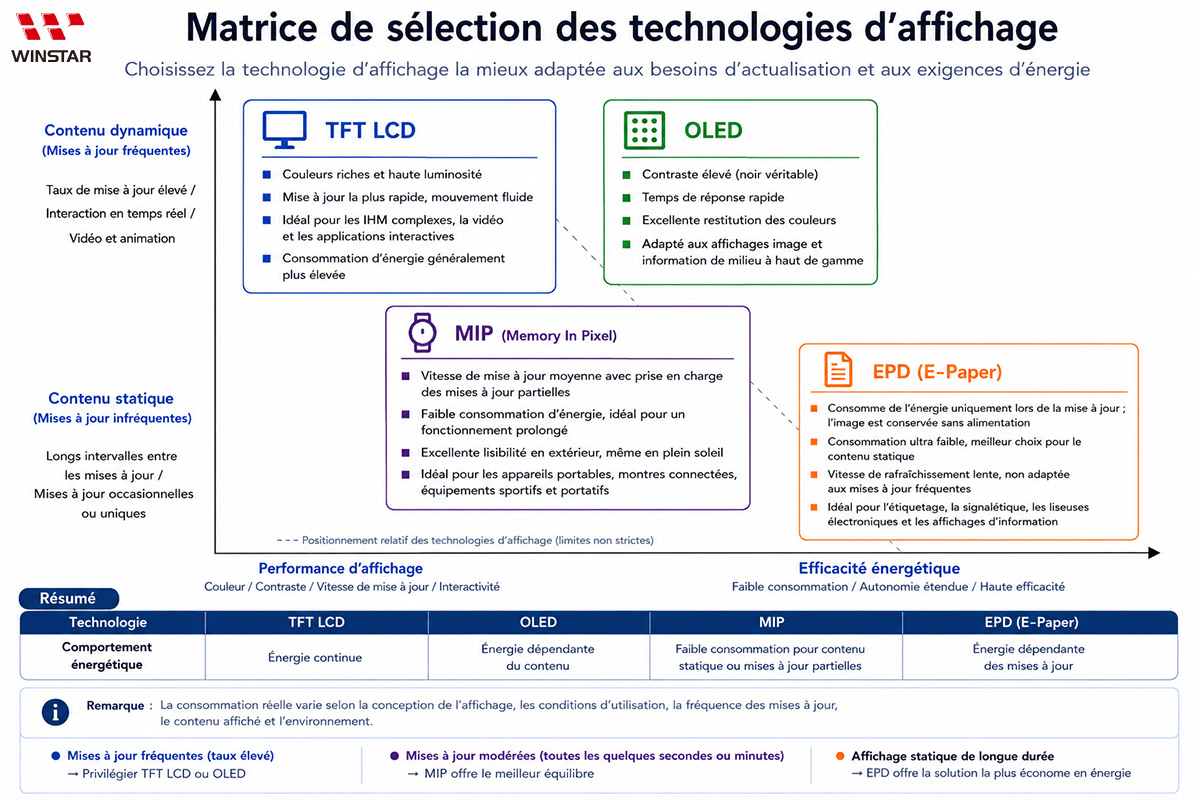

Matrice de sélection des technologies d’affichage

La matrice ci-dessous présente une vue simplifiée de l’adéquation entre les différentes technologies d’affichage et les exigences applicatives. Au-delà des seules spécifications techniques, il est important de prendre en compte la fréquence de mise à jour, les besoins visuels et les contraintes énergétiques lors du choix d’une technologie d’affichage.



Choisir la technologie d’affichage adaptée

Le choix d’un écran ne doit pas se limiter à une comparaison de caractéristiques techniques, mais doit également tenir compte du comportement réel du système :

• Choisir un TFT LCD pour les interfaces graphiques couleur, les contenus riches et les affichages dynamiques
• Choisir un OLED pour les afficheurs compacts à fort contraste et temps de réponse rapide
• Choisir un EPD pour les applications ultra-statiques et ultra-basse consommation
• Choisir un MIP pour un bon équilibre entre efficacité énergétique et capacité de mise à jour



Comment sélectionner un affichage basse consommation adapté

Le choix d’un écran basse consommation dépend fortement des conditions d’utilisation réelles du système. La fréquence de mise à jour, l’environnement d’utilisation, la complexité de l’interface et le budget énergétique influencent directement la technologie la plus appropriée.

Plutôt que de chercher quelle technologie est globalement la meilleure, il est plus pertinent d’identifier celle qui correspond le mieux au comportement opérationnel de l’application cible.



Questions fréquentes (FAQ)

Q1 : Le papier électronique consomme-t-il moins d’énergie qu’un écran MIP ?

Pour les contenus statiques, les écrans E-Paper offrent généralement la consommation énergétique la plus faible. Toutefois, dans les applications nécessitant des mises à jour périodiques ou partielles, les écrans MIP peuvent présenter une meilleure efficacité énergétique globale.

Q2 : Les écrans MIP peuvent-ils remplacer les TFT LCD ?

Les écrans MIP ne sont pas conçus pour remplacer les TFT LCD dans des applications dynamiques telles que la vidéo ou les interfaces graphiques complexes. Ils sont davantage adaptés aux systèmes à faible fréquence de rafraîchissement et à forte contrainte énergétique.

Q3 : Les OLED consomment-ils toujours moins d’énergie que les TFT LCD ?

Pas nécessairement.
La consommation énergétique des OLED dépend du contenu affiché. Dans de nombreux cas d’utilisation typiques, lorsque la zone active reste relativement réduite, un OLED peut être plus économe en énergie qu’un TFT LCD. Par exemple, lorsque la surface éclairée représente moins de 20 % de la surface totale de l’écran, la consommation d’un OLED peut être inférieure. En revanche, lors de l’affichage de contenus très lumineux ou majoritairement blancs, la consommation énergétique d’un OLED peut dépasser celle d’un TFT LCD.

Q4 : Quelle technologie d’affichage est la plus adaptée aux applications extérieures ?

Les écrans E-Paper (EPD) et MIP offrent généralement une meilleure lisibilité en plein soleil, ce qui les rend particulièrement adaptés aux applications outdoor ou aux environnements fortement éclairés. Les TFT LCD et OLED nécessitent souvent une luminosité plus élevée pour maintenir une bonne lisibilité dans ces conditions.

Q5 : Les écrans E-Paper peuvent-ils afficher de la vidéo ou des animations en temps réel ?

En règle générale, non. Les écrans E-Paper disposent d’un taux de rafraîchissement relativement faible et sont principalement adaptés à l’affichage d’informations statiques. Pour des animations fluides ou des mises à jour en temps réel, les TFT LCD, OLED ou MIP sont généralement plus adaptés.

Q6 : Quelle est la différence entre MIP et E-Paper ?

Le MIP et l’E-Paper sont deux technologies d’affichage basse consommation, mais les écrans MIP prennent en charge des mises à jour plus rapides et conviennent davantage à l’affichage de données en temps réel. Les écrans E-Paper sont quant à eux mieux adaptés aux contenus statiques affichés sur de longues périodes.

Q7 : Comment les écrans MIP et E-Paper se comportent-ils à basse température ?

Les écrans E-Paper sont plus sensibles aux basses températures, ce qui peut ralentir les mises à jour d’image dans les environnements froids. Les écrans MIP prennent généralement en charge des plages de température de fonctionnement plus larges tout en conservant des performances de rafraîchissement plus stables. Ils sont donc adaptés aux applications industrielles et outdoor nécessitant à la fois une faible consommation énergétique et l’affichage de données en temps réel.

Q8 : Les écrans E-Paper nécessitent-ils une source lumineuse la nuit ?

Oui. Les écrans E-Paper ne sont pas auto-émissifs et utilisent principalement la lumière ambiante réfléchie pour afficher les informations. Dans des environnements sombres ou lors d’une utilisation nocturne, un éclairage frontal est généralement nécessaire pour garantir une bonne lisibilité.
